Kuyu için dalgıç pompalama istasyonları kuruyoruz

Bir kuyu için dalgıç pompalı pompa istasyonu, kuyu için benzer bir kurulumdan farklı değildir, ancak burada önemli bir avantaj vardır - ünitenin çapı önemli değildir! Su kaynakları birbirinden çok farklı olmamakla birlikte (bölüm ve bazen de derinlik), bu düzenlemeye özellikle dikkat edilmelidir - bazı nüanslar vardır.

Aşağıda bu konu hakkında daha ayrıntılı olarak konuşacağız ve bu makaledeki tematik videoyu ek olarak göreceğiz.

Düzenleme ve kurulum

Pompa çeşitleri

Not. Dahili cihaz prensibine göre, tüm dalgıç pompalar santrifüj ve titreşime ayrılabilir. Ve türler hakkında konuşursak, burada iyi, iyi drenaj ve dışkı kümeleri hakkında söyleyebiliriz, ama aslında her şey kuyudan su alımı için kullanılabilir.

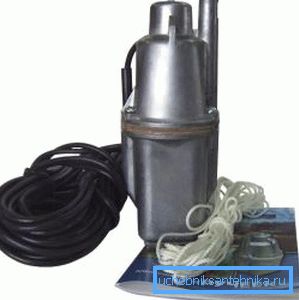

• Evde bir kuyucuktan su temini için en basit seçenek Titreşimli Pompadır - gücü 3-4 kişilik bir aile için yeterlidir ve hatta mutfak bahçesini sulamak bile küçük bir bedele ve mükemmel bir işletme kaynağına sahiptir. Ancak böyle bir ünitenin başlatma ve durdurma için otomatik bir zaman anahtarı yoktur, bu nedenle tavan arasında bir depoya ihtiyaç duyulur, bu da bir sonraki doldurma işlemine kadar doldurulur ve tüketilir.

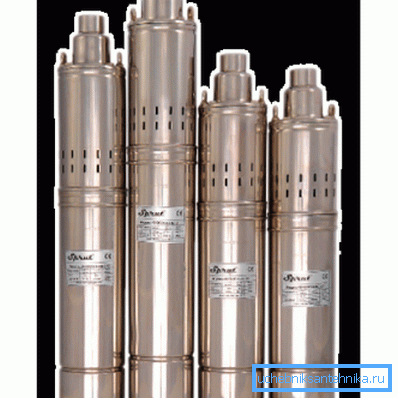

• Kuyu, kuyu üzerinde delinirken, filtre bölgesinin zayıflaması (örgü filtresinin sadece yıpranması) veya hiç bulunmadığı durumlarda, suda, yani kumda çok fazla aşındırıcı eleman vardır. Bu tür durumlar için, burgu agregatları idealdir, bunun için kum taneleri bir engel değildir.

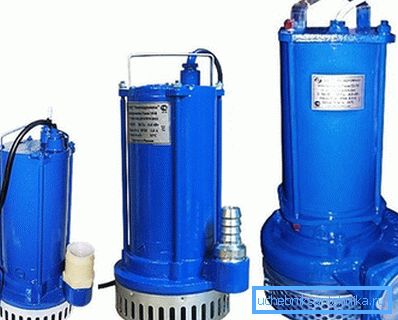

• Drenaj üniteleri ayrıca kuyular için dalgıç pompalama istasyonları olarak da kullanılabilir, asıl amacı farklı tanklardan kirli su pompalamaktır, bu yüzden sadece su girişi değil, aynı zamanda temizlik de yapılabilir. Bu tür cihazlar üç kategoriye ayrılabilir - 1) çok kanallı, 2) tek kanallı ve 3) açık pervane:

1. Çok kanallı tekerlek, küçük çöpler ile sıradan, temiz veya kirli su için kullanılır;
2. Tek kanallı daha büyük çöplerin ve hatta dışkıların varlığında zaten kullanılabilir;
3. Açık bir tekerlek tipi, pompada bir kıyıcı olduğu için büyük çöpleri ve hatta düşmüş yaprakları geri dönüştürebilir.

• Fekal pompalar aslında drenaja da aittir, sadece genellikle açık bir tekerlek tipi ve bir öğütücü ile gelirler. Ama bu birimlerde problemsiz, suyu kuyudan pompalayabilirsin.

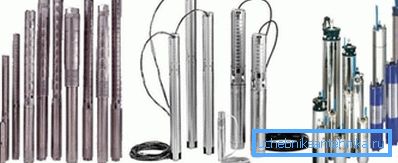

• Çoğunlukla, küçük çaplı santrifüj sondaj pompaları kuyular için kullanılır, belki de onlar daha alışık oldukları için, ama performansları da irtifadadır ve güç her zaman yeterince seçilebilir. Buradaki net avantaj, küçük çaplarıdır - kuyu temizlenirken pompanın dışarı çekilmesi gerekmeyecektir - müdahale etmeyecektir.

• Hidrofor, yüzey pompa istasyonlarına ait olup, 4-5 kişilik bir ailenin iç ihtiyaçları için su temin etmek üzere tasarlanmıştır. Eğer bir sulama musluğuna sahipseniz, o zaman bu tür bir ünitenin gücü yeterli olmayabilir, dahası, talimat sadece su giriş hortumunun istasyon seviyesinin altında 9 metreye kadar daldırılmasına izin verir. Bu, kuyudaki su aynasına kadar dinamik bir seviyede 8 metreden fazla olmamalıdır.

Ortalama su tüketimi tablosu

Not. Pompa seçimi su tüketimine uygun olarak yapılmalıdır. Yani, oranını saat başı enerji tüketimine göre hesaba katmanız gerekiyor ve aynı zamanda tüm banyoları da hesaba katmanız gerekiyor.

Montaj çalışması

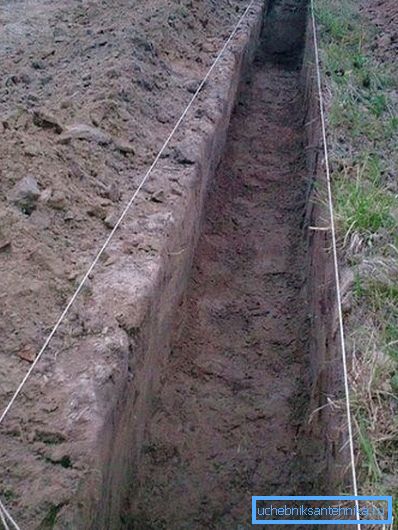

Kural olarak, kurulum, yukarıdaki fotoğrafta olduğu gibi, kuyudan eve açılan bir çukurun kazılması ile başlar ve derinliği, bu bölgenin toprağının donma noktasından daha büyük olmalıdır, en az 10-15 cm, ama daha da iyisi. Ayrıca, su ana ve elektrik bağlantı kablosunu sürmek için, binanın temeline bir giriş yapmalı veya altına kazmalısınız (bu nadirdir)..

Bir kuyudan bir çukur kazmak en iyisidir, fakat bu prensibin ihlal edilmesinin bir dalgıç pompanın (fakat bir hidroforun değil) kurulması için kritik bir hata olmayacağını belirtmek gerekir.

Kuyu duvarında, yani, beton çemberde, 32 mm çapında bir hortumun ve bir elektrik kablosunun serbestçe geçeceği bir delik açmanız gerekir. Ancak burada, hortumun bileziğin içinden geçmeyeceği, ancak 50 mm'lik köşe bağlantı rakorunun akılda tutulması gerektiği unutulmamalıdır. Bu yüzden yaklaşık 70 mm veya 100 mm çapında bir delik açmanız gerekiyor.

Toprağın donma noktasının altındaki bir derinlikte, temelde ve kuyu duvarında yapılan deliklerden içeri girecek olan yeraltı sularına çarpmak çoğu zaman mümkündür. Bu nedenle, borunun ve elektrik kablosunun döşenmesinden sonra, delikler, herhangi bir markanın bir çimento kum harcı veya fayans yapıştırıcısı ile sıkıca kapatılmalıdır.

Öneri. Açmayı dolduracağınız toprak hemen orjinal pozisyonuna yerleşmeyecek, bunun yanı sıra hortumun duvarlarına zarar verecek keskin taşlar olabilir. Bu nedenle, açmanın dibine bir kum minder dökülür, üzerine bir boru ve kablo serilir ve daha sonra bir başka 10-15 cm kum dökülür. Kumu hızla çökeltmek için, bol miktarda su ile dökülmelidir.

Su kolonunun dinamik (istatistiksel değil!) Seviyesini dikkate alarak pompanın batırma derinliğine dikkat etmek çok önemlidir. Bu, ünitenin üst kısmının bir metrelik bir derinliğe indirilmesi gerektiğini ve alt kısmının en az yarım metrelik bir altlığa ulaşmaması gerektiğini göstermektedir.

Aksi takdirde (bu şartlar uygun değilse) bu tür donanımlar monte edilemez, ancak burada Kid veya bir hidrofor gibi bir titreşim pompası kullanarak alabilirsiniz - performans aynı değildir, ancak yine de su girişi sağlanacaktır.

Kural olarak, bir kuyu için bir dalgıç pompalama istasyonu, güç kaynağına ulaşmak için yeterli olan, yani evin içine getirmek için yeterli olmayan kısa bir elektrik kablosuna sahiptir. Bu nedenle, onu kesinlikle kurmak zorunda kalacaksınız ve bağlantının yapılabileceği kuyuda bir terminal bloğu varsa, o zaman böyle bir fırsatınız olmayacak.

Kesit kabloyu, pompa parçası ile çakışan kesit üzerinde çift izolasyonlu olarak seçin ve yukarıdaki şekilde gösterilen büküm tiplerinden birini yapın.

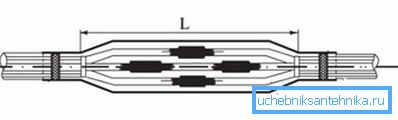

Her büküm ayrı ayrı ve daha sonra genel olarak tüm kablo shrink poliolefin (POF) kaplinleri ile kapatılır. 120 ° C'ye ısıtıldığında bu tür ısı büzülmesi? 2-4 kat büyüklüğünde küçülür ve soğutmadan sonra sudan korkmayan ve yüksek mekanik mukavemete sahip olan mükemmel yalıtım oluşturur. Kavramanın ısıtılması için, herhangi bir meşale kullanabilir veya bir meşale kullanabilirsiniz (bir tüp içine sarılmış bir gazete).

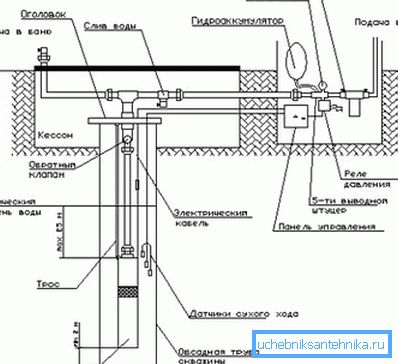

Şimdi en temel noktaya geliriz - yukarıdaki resimde gördüğünüz bağlantı şemasının montajı ve ünitenin dokümanlarında genellikle aynı zamanda tedarik edilir. Ancak, meclis sırasının yanı sıra, tüm istasyonun ömrünü uzatmak için dikkat edilmesi gereken bazı nüanslar da var.

Pompanın batırılması ve fiksasyonu ile başlayalım - gömme seviyesi sizin için bilinir ve hortum çok fazla gerginlik olmadan gitmeli, aynı zamanda sallanmamalıdır. Bu durum, gövdede bir ucunda bir eyebolt ile sabitlenen ve diğer ucunda, ya kutuya ya da üretim ve muhafaza borusunun dış halkasına sabitlenen bir çelik kablo ile düzenlenir.

Şimdi dikkatimizi otomasyona çevirelim - bir istasyon kurarken, ayrı olarak satılabilen bir basınç şalteri ve kuru çalışma sensörü gibi cihazlarla karşılaşacaksınız, ancak bir cihaz olarak birleştirilebiliyor. Burada özel bir fark yok, ama ustaların çoğu, daha güvenilir olanı ve ayrı bir versiyonunu tercih ediyorlar.

Not. Yedek su deposu sistemde belirli bir basınç yaratır ve bu rezervuar ne kadar büyükse, motorun çalışma ömrü artacak ve daha az sıklıkta motor çalıştırılacaktır. Bir konut evi için 80-100 l'lik bir tank yeterli olacaktır.

Basınç şalterinin fabrika ayarları genellikle pompa motorunun çalıştırılmasının 2 atmosferde ve 3 atmosferde durdurulacak şekilde ayarlanır. Bu normal bir kırılmadır ve büyük bir su deposuyla, başlangıç ​​ve durma modları oldukça ılımlı bir şekilde yapılacaktır, ancak onların sayısını azaltabilirsiniz.

Bunu yapmak için (sistemde yüksek basıncı korumak zorunda kalmazsanız), motor çalıştırma modu 1,5 atmosfere ve 5 atmosfere kadar durabilir, tüm bunlar bir ayar cıvatası ile yapılır (yay sıkışması veya zayıflaması).

Sonuç

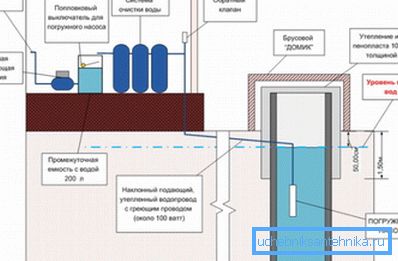

Sonuç olarak, kuyu için dalgıç otomatik pompalama istasyonunun sadece uzmanlar tarafından değil, bağımsız olarak, ancak tüm gereksinimlere göre monte edildiğini söyleyebiliriz. İstasyonun zemin kısmı (otomatiği) çoğunlukla bir evde ya da arka odada, bir kesonun bazen yapıldığı (küçük bir kiler) yer almaktadır.
