Kuyu için evin çizimleri - girişimin bir örneği

Böyle bir rengarenk alanında inşaat olarak, çok çeşitli tatlar için birçok görev vardır. Olağanüstü bir organizatör gibi hissetmek istiyorsanız, bir ev inşa etmek ve onu yönetmeye çalışmak için bir tugayı davet edin.

Harika bir tasarımcı yaratmak istiyorsun - ve burada da büyük bir aktivite alanı var. Kendinizi tüm esnafların bir jakı olarak hissetmek istiyorsanız, lütfen handaki kuyuda bir ev inşa etmeyi deneyin.

Uygulama kolaylığı

Bu, kuyu için çok gereklidir, ama size bir usta olarak gerçek zevk getirecektir. Ama başlamak her zamanki gibi, çizim yapmak zorunda kalacak.

Bir kerede iyi çalışan bir kuyunun oldukça ince bir “organizma” olduğunu söyleyeceğiz ve beceriksiz müdahale onu büyük ölçüde üzecektir. Sonuç olarak, pompalanan en iyi - bulanık suda pompalanmamaktadır.

Bu nedenle, çizim evi kuyu yapımının aşağıdaki noktalarını dikkate almalıdır:

• en önemli şey kil kalesinin yeri, aşağıdaki parametrelerdir:

• kuyuda derinlik;
• kuyudan uzunluk;
• eğim açısı;
• kalınlık.

• ek olarak, binanın kendisinin büyüklüğü

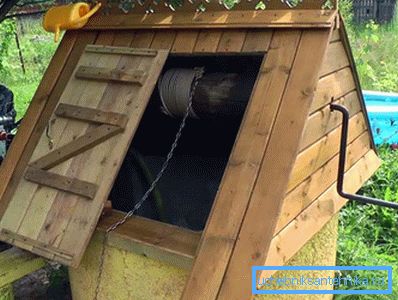

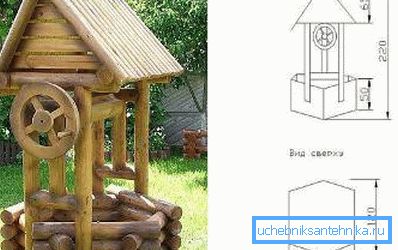

İyi tavsiye! “Kağıt canavarlarını” kuşatmak için bir evin bir evinin çizimini oluşturmaya çalışırken buna değmez. Tasarımın ruhu içinde olmanızı tavsiye ederiz - basit bir fikir ve basit bir tasarım ve anlaşılabilir, basit bir çizim karşılık gelmelidir. Çoğu zaman bu durumda detaylandırmaya gerek yoktur - sadece bir izometrik görünüm ve yanlardan ve yukarıdan iki görünüm (“A” çiziminde olduğu gibi).

Dikkat

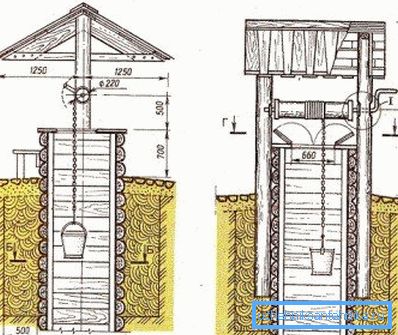

"B" çizimine bakın.

Aşağıdaki noktaya yakından dikkat edin:

• en önemlisi:
• Çatı direkleri zeminde bir koruyucu kil tabakası ile çevrelenmiştir; (Ayrıca kuyu için Plastik kapak makalesine bakın: kurulum özellikleri.)
• kuyunun bir kil kalesi vardır;

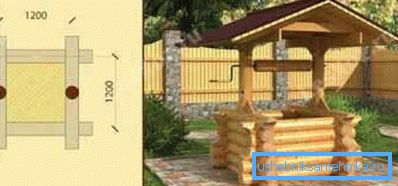

• tüm çatı yapısı, bir buçuk metre ile yere sürülen iki yuvarlak sütun üzerinde desteklenir;

• Kuyuların koruyucu kilidini ihlal etmekten kaçınmak için, evin bütünüyle inşaatı aynı anda tasarlanmalı ve dikilmelidir;
• Sıfırdan bir çatı inşa etmeye başlarsanız, kale zaten yerinde iken, koruma kaçınılmaz olarak kırılacak, bu unutulmayacaktır.

Çizimlerin iki çeşidi

En yaygın sırt tipi olan kuyu üstünde evin iki versiyonunu sunuyoruz.

İlk seçenek

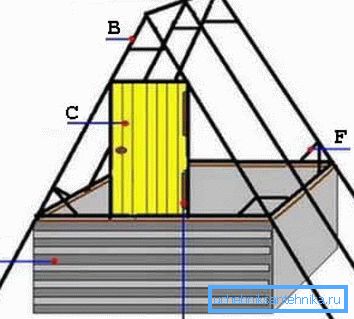

Bu seçenek önceden hazırlanmış parapetin üzerine inşa ediliyor:

• A - Birbirine bağlı iki pano, bir çatı çıkıntısı oluşturur;
• B - eğimli bölümün kirişleri;
• C - kapı;

• D - kuyunun parapet astarı, burada tercihinize göre herhangi bir malzeme kullanabilirsiniz, eğer sadece su geçirmezse, seçeneklerden biri olarak - kayrak;
• E - kapı menteşeleri;
• F - "bağlama" olarak da adlandırılan sabitleme-sertleştirme kaburgaları.

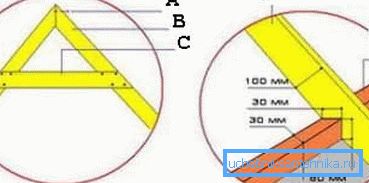

Bu tür yapılar oluşturulduğunda, her şeyden önce, çizimlerde belirtilen tüm boyutlardaki eklemlere ve tam enstantane hızlarına dikkat etmek gerekir:

• “Diken-oluk” tipinin üst kısmında bir - rafter bağlantısı;
• B - kafes ayak;

• C - cıvata, yaygın olarak kullanılan sertleştirici;
• D - kafes ayak;
• E - üst trim.

İkinci seçenek

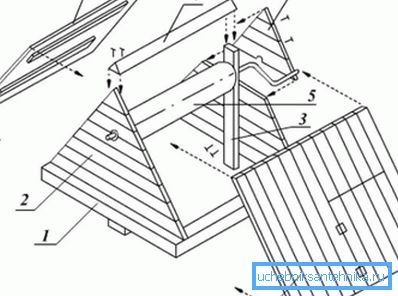

Bu seçenek, çizimin kendisinin bir montaj algoritması olarak işlev görebileceği kadar iyi gelişmiştir:

• 1 - kuyunun kapalı parapetine monte edilen yapının alt çerçevesi;

İyi tavsiye! Yan duvarların ve eğimlerin üretiminde, “dikenli” tipte bir bağlantı kullanmanızı tavsiye ederiz. Bu tip, nemin nüfuz etmesini önleyen gerçekten sıkı bir bağlantı oluşturulmasına yardımcı olacaktır. Ayrıca, yamaçların içeriden çatı örtüsüyle veya iyi bir koruma sağlayan ve düşük sıcaklıklara dayanıklı olan herhangi bir malzeme ile ilave yalıtım sağlaması gereksiz olmayacaktır.

• 2 - Ayrı ayrı toplanan ve daha sonra yerlerine yerleştirilen evin kenarı; kuyu şaftını takmak için yan duvarda bir delik yapıldığını unutmayın;
• 3 - ek bir takviye kanadı, her iki taraftaki kuyu şaftı doğrudan yan duvara girmez, ancak bu çubuk boyunca;
• 4 - üstte üçgen koruyucu köşe;

• 5 - kuyu mili;
• 6 - saptan yan duvarlar;
• 7 - Ayrı olarak monte edilen ve daha sonra monte edilen çatı eğimi;
• 8 - kapıya menteşeli bir rampa.

Bu projenin uygulanmasına dikkat çekerek 24-28 vida gerektirecek (montaj halkalarını saymıyoruz).

Çoğunlukla kuyu çatısının ana bileşenlerinden biri, eğimi üstte, yanlarda ve kapıda halihazırda taşıyabilen, karmaşık olmayan bir ahşap iskelettir.

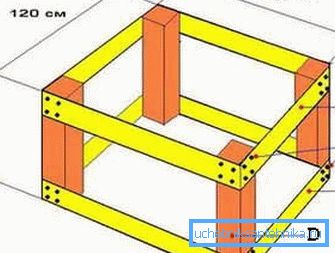

Çerçeve sadece 12 ahşap parçadan oluşmaktadır:

• A - üst boru, bu dört adet;

• B - raflara sabitleme, her bir çember için 8 vida gereklidir (toplamda, 64);
• C - alt boru, ayrıca dört tane var;
• D - çerçeve ayakları.

İyi tavsiye! Özellikle ahşap parçaların kullanılmasıyla, profesyonel olarak yapılmış herhangi bir çizim mutlaka hangi araçların tasarlandığını göstermelidir. Bu durum söz konusu değilse, büyük olasılıkla testere bıçağı, elektrikli planya makinesi, demir testeresi, yapboz (bu zaten iyi bir iş için), çekiç, bir yıldız tornavida ve pense hakkında endişelenmeniz gerekecektir. Ve seviye, kalem ve şerit ölçüsü gibi araçlar her zaman el altında olmalıdır.

bulgular

Önerilen tasarımların sadeliğine rağmen, çizimlerine maksimum doğrulukla yaklaşmak çok önemlidir. Bu, yapının kuyu yapısını etkilemeye başladığı zaman özellikle doğrudur. (Ayrıca dekoratif ahşap kuyulara bakınız: kendinizi nasıl yapacaksınız.)

Hataların fiyatı çok beklenmedik ve tatsız olabilir - toprak katmanlarının ihlali, halkaları oluşturan kuyucukların sapması ve sonuç olarak, su kalitesinde bir düşüş. Bu makaledeki ek videoyu kontrol ettiğinizden emin olun. Önerilen çalışmalarda aksanların yerleştirilmesine daha kesin bir şekilde yardımcı olacaktır.
