Kuyu için otomasyon: hangi unsurlardan oluştuğu ve neden

Yeraltı kaynaklarıyla su temini düzenlenirken, bunun için doğru otomasyonun seçilmesi son derece önemlidir.

"Kuyuların otomasyonu" terimi, aşağıdakilerden oluşan bir cihaz kompleksi anlamına gelir:

• kontrol röleleri;
• güç elektrik ünitesi;
• çeşitli koruyucu sistemler, bunun amacı motora ve pompanın kendisine zarar verme tehlikesini önlemektir.

Otomatik pompa kontrolü

En yaygın olarak kullanılan, bir dalgıç pompayı başlatmak / durdurmak için iki kontrol şemasıdır:

• depolama tankındaki su hacmine göre;
• Su kaynağındaki basınç seviyesinde.

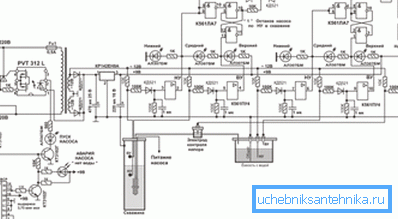

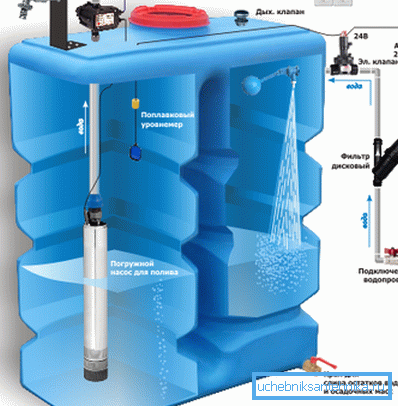

Su seviyesi kontrol çalışmaları

Bu şema, su basınçlı tesisler için dalgıç pompaları çalıştırırken ya da suyun ek bir pompa ile tüketiciye pompalandığı özel bir tankı doldururken kullanılır.

1. Depolama tanklarının içinde özel seviye sensörler monte edilir. Komut rölelerinin yardımıyla, tankın alt ve üst dolum eşiklerini izlerler. Su hacmine bağlı olarak, röleler pompayı başlatmak veya durdurmak için komutlar verir. Sensörler yüzer veya elektrot olabilir. Birincisi daha az güvenilir, çünkü onların çalışma kaynağı küçüktür.
2. Su depolama kapasitesi, taşması durumunda acil bir taşma ile donatılmalıdır.

Dikkat edin! Bu şemanın ana avantajı, pompanın stabilitesidir. Hidrolik sabit iken, çünkü Nominal tüketim, kuyu derinliği, su kulesinin yüksekliği ve 1/2 metre çıkış ağzından oluşan yükseklik üzerinde hesaplanır. Her döngü, tank / kulenin tüm hacminin harcamasına eşittir, mevcut su analizinin tüketimini hesaba katar. Motor seğirme tehlikesi önlenir, bu da servis ömrünü uzatır.

Basınç kontrol pompası

1. Bu şemaya göre, pompa boru hattına monte edilen bir röle komutu ile kontrol edilir. İki değer ayarlar: pompanın açılması veya kapanması için gereken basınç.
2. Bir kuyudan elde edilen bu otomatik su kaynağı, genellikle toplu su temin sistemleri için tipik olan önceki şemanın aksine, bireysel kuyular için kullanılır.
3. Kural olarak, bu durumda, alıcılar kullanılır (membran tankları). Gereken yüksek basınçları sistemde tutmak ve düşük maliyetleri ve su darbesini telafi etmek için gereklidirler.
4. Pompanın parametrelerine ve alıcının hacmine bağlı olarak röleyi doğru şekilde yapılandırmak çok önemlidir. Pompalama ünitesi çok sık çalışmadığı için, pompa özelliklerinin ortalama bölgesine bağlı olarak üst ve alt basınç eşiklerini ayarlamak gerekir. Değerlerin histerezi, pompanın maksimum üzerindeki veriler belirli bir zamanda başlayacak şekilde 1.2 bar ila 2.5 arasında seçilmelidir.

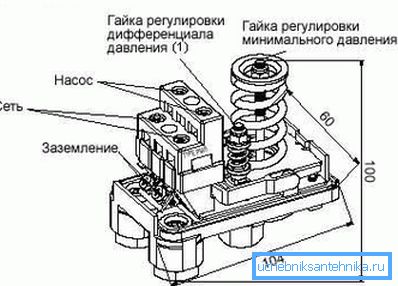

Böyle bir şemada kullanılan basınç anahtarları, endüstriyel ve yerli benzerlerine ayrılır.

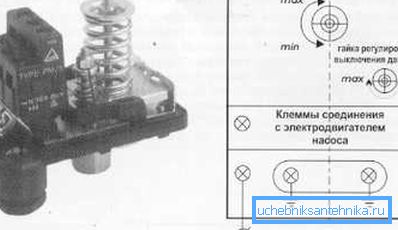

1. Birincisi güçlü kontak grupları ile donatılmıştır ve 16 ampere kadar bir akıma dayanabilir. Bununla birlikte, ayar için basınç aralığını gösteren bir ayar ölçeğine sahip değildir.
2. Bu nedenle, bu röleleri kurmak için bir basınç göstergesi gereklidir.
3. Kuyu için bu tür cihazların avantajı, pompanın doğrudan kontrolü için güç elektrik devrelerinde kullanım olanağıdır. Ayrıca, endüstriyel cihazlar yüksek güvenilirlik ve doğruluğa sahiptir.
4. Güçlü ani akımların etkisi nedeniyle düşük ayar hassasiyeti ve düşük çalışma ömrü. Cihazlar düşük akım kontaklarına sahiptir, harici marş motoru üzerinden değiştirilmeleri gerekir.

Talimat, kontrol kabinlerini ek koruma için veya bunlar olmadan aletlerle kullanmak üzere, endüstriyel tipte bir röle ile birlikte pompanın çalıştırılmasını gerektirir.

Bir ev rölesi monte etmek, pompayı doğrudan kontak gruplarının yardımıyla ana şebekeye bağlamak için yeterlidir. Cihazın basit tasarımı ve düşük fiyatı, alıcılar arasında popüler hale getiriyor.

Dikkat edin! Bununla birlikte, bu tasarruf, dayanıklılık açısından farklılık göstermeyen rölenin değiştirilmesiyle ilgili ek masraflarla dengelenir. Ayrıca, kendi ellerinizle yeni bir cihaz yerleştirseniz bile, gerekli ayarları geri yükleyemezsiniz ve işlemi test edebilirsiniz.

Pompa koruma cihazları

Sondaj pompası arızalarının ana sebepleri şunlardır:

• güç şebekesinde azaltılmış / arttırılmış voltajda çalışması;
• motor aşırı yüklenmesi;
• işlerini boşta, başka bir deyişle - su olmadan.

Güvenlik Teknikleri

1. Pompa gücü kalitesini en iyi şekilde yapabilmek için AC voltaj dengeleyicileri kullanılmalıdır.. Çoğu zaman, otomatik kuyu deliği bir voltaj kontrol rölesi içerir. Gerilim düştüğünde pompayı kapatır ve üç fazlı motorlarda asimetri ve faz sırasını ayarlar.

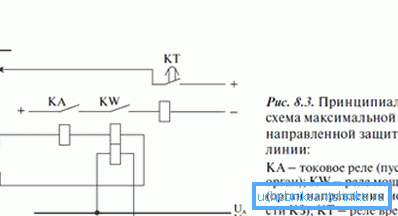

1. Elektrik motorları aşırı yüklerden termik (akım) rölelerle korunur. Ayarlanan akım ulaşıldığında üniteyi kapatırlar. Böyle bir rölenin ayarlarındaki değişimin, pompa akımının nominal değerine denk gelmesi önemlidir.
2. Rölanti pompalarından iki yöntemle korunur. Direkt olarak - tanktaki / kuledeki su hacminde, elektrot veya şamandıra sensörleri kullanarak. Dolaylı olarak - akımın büyüklüğü veya elektrik motor akımının fazlarındaki ve voltajındaki değişim ile bir röle vasıtasıyla.

Eksi dolaylı koruma türü ikincil doğasıdır. Kontrol rölesi, sadece yatakların ve akış ünitesinin, su olmadan soğuduğunda ve bunları soğutarak yağladığında devreye girer.

Pompa kapasitesi, debi oranından daha yüksek olduğunda, günde birkaç kez gerçekleşir. Bu, dalgıç pompanın servis ömrünü azaltır. Bu nedenle, hacmi kontrol etmek için bir elektrot cihazı koymak istenir. Kaza meydana gelmeden önce pompayı kapatmayı mümkün kılar.

Koruyucu cihazlar türleri

Pompanın korunması ve kontrol edilmesi için farklı tip ve cihaz kombinasyonları kullanılabilir.

3 kategoriye ayrılırlar:

• baskılı devre kartlarına QA-50B veya QA-60C dayanan koruma cihazları;
• röle kontrol üniteleri;
• mikroişlemci tabanlı cihazlar.

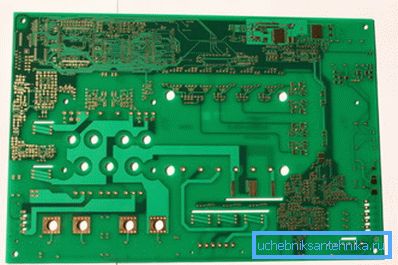

PCB tabanlı cihazlar yapısal ve işlevsel olarak tamamlanmış cihazlardır.

1. Harici ekipman bağlantısı gerektirirler: Pompanın kendisi, genellikle bir marş (manyetik), bir basınç şalteri, seviye sensörleri vb.
2. Çok çeşitli ayarlanabilir seçenekler ve parametreler vardır: akım (termal) koruması, voltaj düşüşlerinin telafisi, rölanti hızı kontrolü ve motor yükleri, vs.
3. Cihazın eksiksiz olması nedeniyle, çalışmasının mantığını değiştirmek mümkün değildir.
4. Ek olarak, modellerin çoğu, bazı parametrelerde yanıt değerlerini değiştirme seçeneğine sahip değildir. Yönetim kurulu başarısız olursa, hepsini değiştirmeniz gerekir. Maliyetten, bu yeni bir cihaz satın almakla neredeyse aynı.

Kuyu üzerindeki röle otomatiği çok çeşitlidir. Bu, birkaç pompanın çalışmasını düzenleyen cihazların bulunduğu en basit cihazlar ve dolaplar olabilir.

Bu tür cihazların avantajları:

• bağıl güvenilirlik ve tasarımın sadeliği;
• standart olmayan kullanım için hızlı ve kolay yükseltmeler;
• Cihazın herhangi bir elemanı kırılırsa, o zaman sadece değişir.

Mikroişlemci denetleyicilerine dayanan pompaların çalışmasını ve korunmasını düzenleyen cihazlar en modern ve karmaşıktır.

Birim çalışmasının aşağıdaki parametrelerini kontrol etme fırsatı sağlarlar:

• izolasyonuna karşı direnç miktarı;
• motor sıcaklığı;
• dönüşüm dizisi ve faz asimetrisi;
• düşük / yüksek voltajı telafi etmek;
• motoru aşırı yükten ve rölantiden koruyun;
• Cihazın zamanını ve bu durumda tüketilen enerji miktarını dikkate almak için bir fırsat sağlar.

Sonuç

Şu anda, işlevsel ve koruyucu otomasyon kullanılmadan bireysel ve kolektif kuyuların işleyişini hayal etmek zordur. Su tedariki verimliliğini arttırmayı ve bu süreçte kullanılan ekipmanın dayanıklılığını arttırmayı mümkün kılar. Bu makalede yayınlanan videoya göz atın. Çok yararlı bilgiler içeriyor.
