Kuyu pompa istasyonu: cihaz, çeşitleri, kurulum

İyi bakım için çeşitli pompalama ekipmanı kullanılır: bu aynı zamanda akümülatörler veya depolama tankları ve dalgıç cihazlar ve mekanik pompalar ile yüzey ekipmanıdır.

Yüzey su temin sistemlerine ait kuyular için pompa istasyonlarını anlatmak istiyoruz.

Pompa istasyonu

cihaz

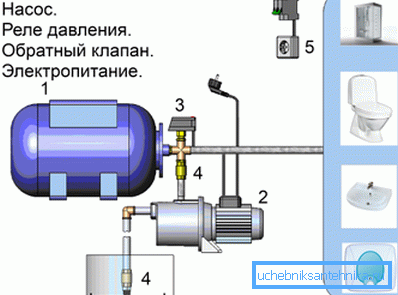

Genel olarak, tipik bir pompa istasyonu aşağıdaki temel unsurlardan oluşan bir sistemdir:

• Akümülatör. Bu, suyun belirli bir basınca pompalandığı bir tanktır ve sistemin su temin sisteminin ihtiyaçlarına hizmet etmesine izin verir. Bu cihaz, pompa motorunun sürekli olarak çalıştırılmasını önlemek ve sistemde sabit basınç ve basınç sağlamak için izin verir;
• Pompa. Bu kapasitede, santrifüjlü kendinden emişli veya vorteks agregatları en çok kullanılır. Teslimat sistemi, Bernoulli etkisinden dolayı emme olasılığını artıran uzak veya dahili bir ejektör ile donatılabilir;

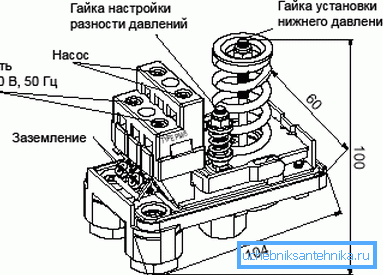

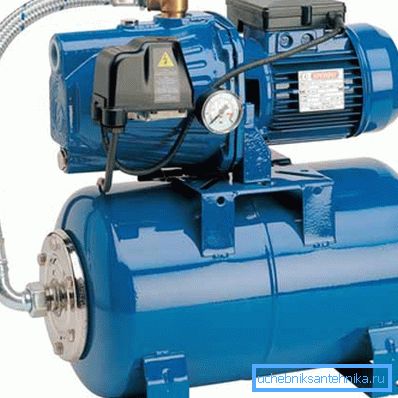

• Basınç şalteri Burada, basıncın önceden belirlenmiş bir değerin üzerine çıkması durumunda, rölenin pompa motoruna giden güç kaynağını kapattığı ve basıncın önceden belirlenmiş bir değerin altına düştüğü zaman, motorun tekrar açacağı, otomatik kontrol sisteminin bir elemanını görüyoruz;
• Çek valf Sistemin bu elemanı sıvıların ters yönde akmasına izin vermez ve akümülatör deposunu veya su enjeksiyon nozulunu terk eder, çünkü eğer sisteme hava girerse, pompa bozulabilir;
• Güç bağlantı noktası. İlgili çıkış için sıradan bir tek fazlı veya üç fazlı (tasarıma bağlı olarak) fiştir ve ayrıca sigortalar ve bir topraklama sistemi içerir.

Akümülatör çok basit: bir çelik silindirin içinde, etrafında basınçlı hava bulunan bir kauçuk ampul var. Armut, suyun çek valfinden pompalandığı girişe ve musluk veya diğer sıhhi cihaz açıkken bu suyun su besleme sistemine girdiği yere bağlanır.

Su armutunu pompalarken hacim artar, silindirin havasını sıkıştırır. Böylece, pompa motorunun kinetik enerjisi, bir armuttan sıvıyı sıkma eğilimi gösteren sıkıştırılmış bir gazın potansiyel enerjisi olarak depolanır. Pompa motorunun güç kaynağı devresindeki boşluğa gömülmüş olan silindir ayar basınç anahtarının girişinde.

Özel somunların yardımıyla röle, üst basınç sınırına ulaşıldığında, röle devreye girer ve motor kapanır. Daha sonra, çalışma sırasında su şebekesine pompalandığında, akü silindirindeki basınç düşer ve ayarlayıcı tarafından ayarlanan basınç düşük basınç sınırını belirlediğinde, röle devreyi kapatır ve motor tekrar akü silindirinin ampulüne su pompalamaya başlar.

Dikkat edin! Pompa istasyonunun tasarımı, kendi kendini düzenleme veya sistemin otomatik kontrolü prensibine dayanmaktadır. Pompa açık ve kapalı basınç değerleri, su kaynağı sisteminin parametreleri, su giriş noktaları, iyi verimlilik ve diğer parametreler temelinde belirlenir.

tür

Bir kuyu için bir pompa istasyonu nasıl seçileceğini öğrenmek için, istasyon türlerini anlamak ve farklılıklarının ne olduğunu anlamak zorundayız..

Sıvı emiş sisteminin tasarımına bağlı olarak üç ana sistem tipi vardır:

1. Direkt emiş sistemi. Pompa, su giriş borusunda bir vakum oluşturur ve atmosferik basınç, sıvıyı bu boruya iter. Sistemin problemi, gezegenimizin atmosferindeki sınırlı hava basıncı nedeniyle (yaklaşık 1013, 25 hPa), bu basıncın bastırabildiği su sütunu 10 metreden biraz daha fazladır;
2. Entegre ejektörlü sistem. Burada dolaylı bir su emişi var: pompa bir püskürtücü yaratır, bu, ejektörün memesinden geçerken, emme haznesinde azaltılmış bir basınç yaratır ve etkisi altında kuyudan su çeker. Bu sistemin avantajı, pompanın kuru çalışmaya karşı sigortalanmasıdır, çünkü sürekli olarak devridaim devresinde su pompalar;

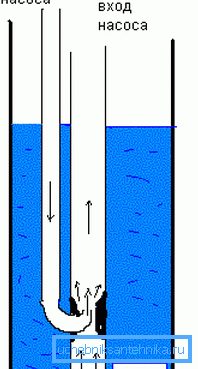

3. Uzaktan ejektör sistemi. Bu durumda, tasarım, ejektörün kuyuya daldırıldığını varsayar ve şimdi aparat su aynasının yakınında bulunduğu için kolonun yüksekliği bizi ilgilendirmez. Burada, dolaylı bir şekilde Bernoulli etkisi nedeniyle emme de gerçekleştiriliyor, ancak sistemin performansı ve verimliliği, suyun büyük bir derinlikten kaldırılması olasılığından kaynaklanıyor.

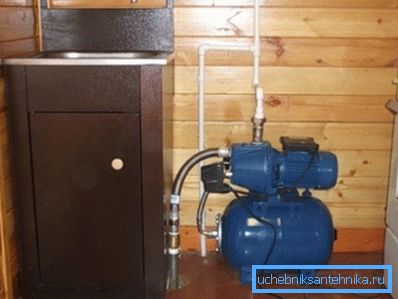

İlk sistem, bir Abyssinian kuyusu için bir pompa istasyonu kullanabilir, çünkü derinliği atmosfer basıncının kapasitesini aşmaz. Ayrıca, bu sistem sığ kum kaynakları için uygundur, ancak derinlikleri 15 metreye ulaşırsa (tümü 9'dan büyük olan), böyle bir istasyon çalışmaz.

İkinci tip, birinciyle aynı kapsamdadır, boru hattına giren hava fişleri nedeniyle pompa arızalarından korunmaktadır. Bu daha ilerici bir tasarımdır, ancak fiyatı daha yüksektir.

Uzaktan (dalgıç) ejektörlü sistem, suyu yaklaşık 40 metre derinlikte pompalamanızı sağlar. Çoğu zaman, bu seçenek 20 metre veya 25 metrelik bir derinlikte kullanılır, ancak böyle bir pompanın performansı düşük verimlilikle sınırlıdır ve bu nedenle çok sayıda su giriş noktası olan çiftliklerde işe yaramaz.

Aynı zamanda, bir hidroakümülatör yerine, bir şamandıra mekanizması kullanılarak pompanın açıldığı ve kapatıldığı bir depolama tankı kullanıldığında yapılar da vardır. Böyle bir model eskimiş sayılır, çünkü float başarısız olduğunda suyun evinize taşması ve ayrıntılı olarak üzerinde durmayacağız.

Evdeki sıhhi tesisatın su tüketimini hesaplamak için çeşitli sıhhi tesisat armatürlerinin ortalama değerlerine sahip bir tablo hazırladık:

Tüm su noktalarınızın akışını eklerseniz, tüm muslukların eşzamanlı çalışması için gerekli olan performansı elde edersiniz.

Dikkat edin! İhtiyacınız olan ekipmanın türünü belirlemek için, kuyudaki (dinamik seviye) su aynasının seviyesini ve ayrıca su kaynağı sisteminin gereken performansını bilmelisiniz. Bu parametreleri bilmek istediğiniz birimi kolayca seçebilirsiniz.

avantajları

Bilindiği gibi akiferleri donatmak için sadece yüzey istasyonları değil, dalgıç pompalar da kullanılıyor. Dış ünitelerin dalgıçlara avantajları nelerdir?

Onlardan pek bir şey yok, ama bunlar oldukça önemlidir:

• En önemli avantaj, pahalı derin cihazlara kıyasla düşük maliyettir. Büyük bir derinlikten daha fazla performans veya pompa suyu sağlamanız gerekmiyorsa, bir kuyu için bir dalgıç cihazda para harcamak çok mantıklı değildir;
• Yüzey konumu, bir arıza veya kaza durumunda bakım ve onarımı için ekipmana kolay ve rahat erişim sağlar. Derin kuyu pompalarının temizliğini veya ayarını yapmak için, bunlar oldukça zahmetli ve her zaman kolay olmayan muhafazadan çıkarılmalıdır;
• Ünite bozulduğunda kolayca değiştirilebilir, çünkü bu tür pompa ekipmanlarının bir kuyu için değiştirilmesinin maliyeti aile bütçesinden çok fazla etkilenmeyecektir ve işin karmaşıklığı amatörde bile kullanılabilir;
• Dahili veya uzak ejektöre sahip bir cihaz, sisteme hava girmesinden korkmaz, çünkü devridaim devresi, pompa emişini sürekli olarak su ile doldurur;

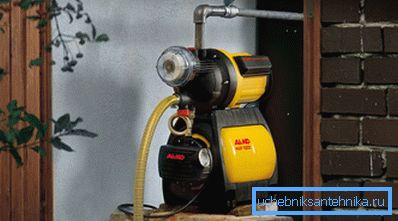

• Birçok istasyon modeli bahçeleri veya diğer amaçları sulamak için taşınabilir bir seçenek olarak kullanılabilir.

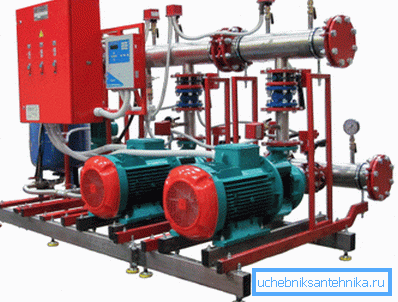

Dikkat edin! Özelliklerden de görülebileceği gibi, ülkedeki yüzey suyu tedarik sistemlerinin, küçük bir çiftlikte, düşük su tüketimi olan özel bir evde kullanılması tavsiye edilir. Artezyen kuyusu veya çok büyük çiftliklerin bakımı için bu tür istasyonlar uygun değildir.

eksiklikler

Diğer tüm ekipmanlarda olduğu gibi, yüzey su transfer cihazlarının bazı dezavantajları vardır:

• Bir dalgıç ejektör olmadan geleneksel bir istasyon tarafından servis edilebilen kuyunun derinliği, 8 ila 9 metreden fazla değildir. Neden 10.3 değil? Bu, ekipmanın kayıp ve ideal olmayan çalışma koşullarından kaynaklanmaktadır;
• Bir yüzey pompası veya santrifüj istasyonu, oldukça algılanabilir bir gürültü üretir ve ekipman evin içinde bulunduğunda, bu gürültü sakinleri tarafından duyulur;
• Kış için yazlık araziyi korurken, yüzeyde bulunan birim, çalınabildiği veya hasar görebileceğinden, sizinle birlikte saklanmalı veya alınmalıdır;

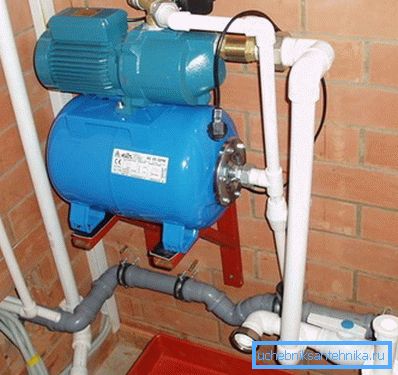

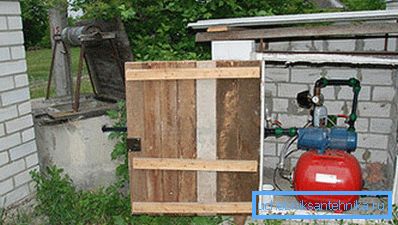

• İstasyon teknik, kamu hizmeti veya bodrum katındaki belirli bir yer gerektirir, bu da her zaman tahsis edilemez;
• Motor çalışırken, çevreleyen bina yapılarına ve sisteme bağlı boru hattına zarar verebilecek yeterince güçlü bir titreşim meydana gelir.

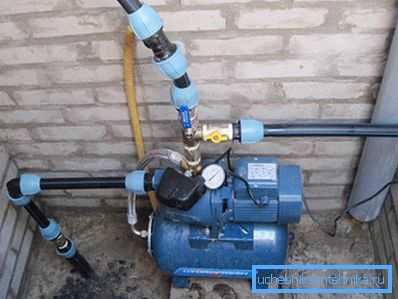

Dikkat edin! Tüm eksikliklere ve sınırlamalara rağmen, 4 kişilik bir ailenin ihtiyacı için 45 metrelik bir basınçla normal pompa istasyonu yeterlidir.

montaj

Ekipmanı kendi elleriyle bağlamak isteyenler için küçük bir talimat hazırladık:

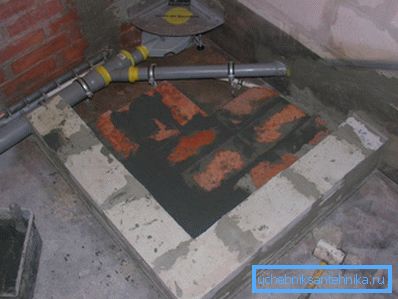

1. İstasyonun seçilen yerinde sağlam bir temel oluşturuyoruz. En uygun yol, bir podyum tuğla veya beton 1,2 - 1.4 metre yüksekliğinde yapılmasıdır;

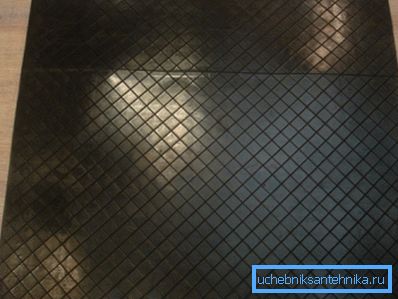

1. Titreşimi sönümlemek için podyumda 10 - 20 mm kalınlığında lastik bir paspas yerleştiriyoruz. Kompleni ayaklara monte ediyoruz, bacakları ankrajlarla montaj deliklerinden podyuma tutturuyoruz;

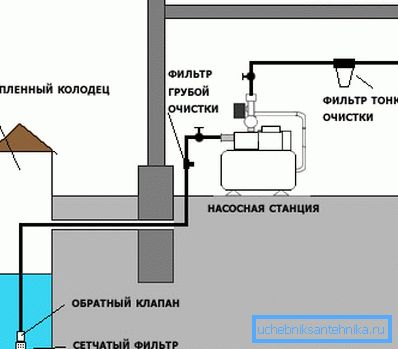

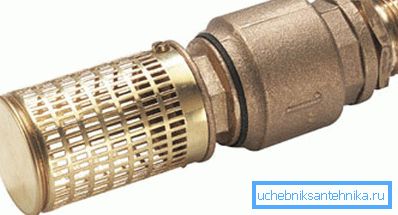

1. Kuyudan pompalama sahasına, bir polietilen veya başka bir plastik boru hattı döşediğimiz toprak donma seviyesinin altında bir hendek kazıyoruz. Borunun emme ucunu bir çek valf ve kaba bir filtre (normal küçük paslanmaz çelik ağ) ile tamamlıyoruz;

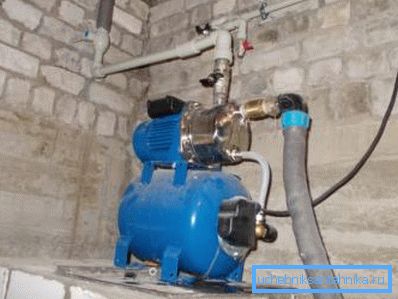

1. Su kaynağından gelen borunun sonunda, inç kuplajı, bir çek valf taktığımız bir dış vida dişi ile, ardından bir metal köşe bağlantısıyla, ardından da düz bir “Amerikan” ile sarılır. Bütün bunlar sistemin emme portuna bağlı;

1. Ünitenin çıkışı, polipropilenden imal edilen kombine bir döner (90 derece) bağlantı parçasını dişlere tutturduğumuz bir “Amerikan” vinci ile devam eder. Su borusunu kuplaja lehimleyin;

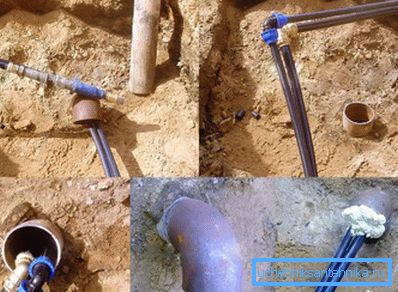

1. Dikey emme borusu, yeraltı boru hattının yatay kısmına döner bağlantı elemanları veya kavramalar ile bağlanır;

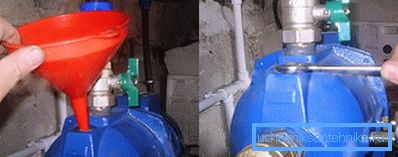

1. Pompayı özel bir delikten su ile doldurun (cihaz için talimatlara uyun), muslukları açın ve sistemin test çalıştırmasını yapın;

1. Test başarılı olursa, siperleri kazarız ve boruların kuyuya girdiği yeri mühürleyip kapatırız.

Sonuç

Talimatlarımızdan da görülebileceği gibi, pompa istasyonu kurulumu ve bağlantısı çok zor değil. Sıhhi tesisatın montajını yapmak için sihirbazı arayabilir ve verilen kılavuzdaki noktaları izleyerek kendiniz yapabilirsiniz. Ayrıca bu makalede video yardımcı olur.
