Kuyu pompası için hangi kabloya ihtiyaç vardır
Kural olarak, fabrika ekipmanındaki sondaj pompaları kablosu, güç kaynağına bağlanmak için yeterli değildir ve ek bir parça ile arttırılmalıdır. Tam olarak aynı işaretlemeyi bulmak son derece zordur, bu yüzden çoğu zaman diğer markaları kullanmak zorundasınız, ancak burada seçim yaparken size yardımcı olacak bazı kurallar var.
Aşağıda bu tür amaçlar için elektrik kablolarının bazı özellikleri ve özellikleri hakkında konuşacağız ve bu makaledeki tematik videoları ek olarak göreceğiz.

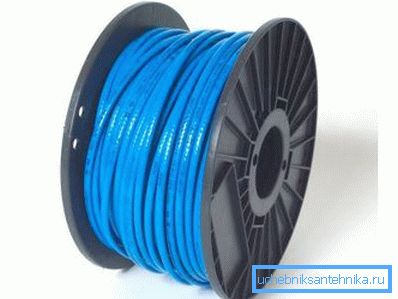

Bir kablo seçin
Not. Çoğu durumda, dalgıç pompa üreticileri, kablolarını boyunu arttırmak için sunarlar, ancak fiyatları çok yüksektir, bu nedenle çoğu zaman diğer seçeneklere başvurulur. Bu gibi durumlarda, istenen enine kesitin herhangi bir uygun VVG ya da PVA kablosu uygundur. Pek çoğu, TML markasının en iyi çözüm olacağını iddia etse de, pratikte bu makalenin yazara göre hiçbir fark yoktur.
Kablo uzunluğu
- Kablonun doğru kesitini seçmek için, uzatacağınız mesafeyi ve çalıştırılan pompanın gücünü bilmeniz gerekir. Eğer güç ile her şey açıksa (veri sayfasında ve ünitenin kendisinde yazılırsa), uzunluk otomatik makineden (güç kaynağı) pompaya (bağlantıya değil) göre belirlenir.
- Çoğu zaman, uzunluk gibi bir parametre dikkat edilmez, çünkü ek parça iki ila üç düzine metre geçmez, ancak bu her zaman böyle değildir. Dalgıç pompalar için, kablo uzunluğu izin verilen maksimum voltaj düşüşünün% 6'sını geçmemelidir.
Bu, L = (V *? V) / (I * 2 * 100 * (PF *? / Q)) formülüyle hesaplanabilir.
- Burada L izin verilen maksimum uzunluktur;
- V anma gerilimi (V);
- ?V - maksimum voltaj kaybı (%);
- I - dalgıç pompanın (A) değeri;
- p - 0 - 02ohm / mm3 (bakır için özdirenç);
- kablo için q - kesiti (mm);
- PF = 1.
Bölüm Seçimi
Daha önce belirtildiği gibi, sondaj pompaları için kablo kesit / güç oranına göre seçilir, ancak daha kolay hale getirmek için aşağıdaki tabloyu kullanabilirsiniz.
| Motor gücü | Kablo bölümü (mm2) | |||||||
| 41 | 41,5 | 42.5 | 44 | 46 | 410 | 416 | ||
| kW | l. a. | Kablo uzunluğu (m) | ||||||
| 0.25 | 0.33 | 70 | 105 | 170 | ||||
| 0,37 | 0.50 | 60 | 90 | 140 | ||||
| 0,55 | 0.75 | 45 | 70 | 110 | 180 | |||
| 0.75 | 1.0 | 35 | 50 | 85 | 140 | 210 | ||
| 1.1 | 1.5 | 25 | 35 | 60 | 95 | 145 | 240 | |
| 1.5 | 2.0 | 30 | 45 | 75 | 115 | 190 | 305 | |
| 2.2 | 3.0 | 30 | 50 | 75 | 125 | 200 |
Tek fazlı (230V, 50Hz) dalgıç pompalar için tablo
| Motor gücü | Kablo bölümü (mm2) | |||||||||||
| 41 | 41,5 | 42.5 | 44 | 46 | 410 | 4z16 | 425 | 435 | 450 | 470 | ||
| kW | l. a. | Kablo uzunluğu (m) | ||||||||||
| 0,37 | 0.50 | 300 | ||||||||||
| 0,55 | 0.75 | 250 | 380 | |||||||||
| 0.75 | 1.0 | 195 | 295 | |||||||||
| 1.1 | 1.5 | 145 | 215 | 360 | ||||||||
| 1.5 | 2.0 | 105 | 160 | 265 | 425 | |||||||
| 2.2 | 3.0 | 70 | 110 | 160 | 290 | 440 | ||||||
| 3.0 | 4.0 | 55 | 85 | 145 | 220 | 330 | ||||||
| 4.0 | 5.5 | 40 | 60 | 105 | 165 | 250 | 415 | |||||
| 5.5 | 7.5 | 45 | 75 | 120 | 180 | 300 | 480 | |||||
| 7.5 | 10 | 35 | 55 | 95 | 135 | 220 | 340 | 585 | ||||
| 9.2 | 12.5 | 47 | 75 | 115 | 190 | 300 | 470 | |||||
| 11 | 15 | 40 | 85 | 95 | 160 | 260 | 405 | |||||
| 13 | 17.5 | 60 | 85 | 140 | 225 | 350 | 490 | |||||
| 15 | 20 | 50 | 75 | 125 | 195 | 305 | 430 | |||||
| 18.5 | 25 | 58 | 100 | 155 | 245 | 340 | 485 | |||||
| 22 | 30 | 49 | 85 | 130 | 205 | 285 | 410 | 570 | ||||
| 30 | 40 | 36 | 63 | 95 | 152 | 210 | 305 | 425 |
Üç fazlı (400V, 50Hz) dalgıç pompalar için masa
Görünüşe göre, kablo bölümünün seçimine neden bu kadar önem veriyorsunuz ve neden burada talimatlara ihtiyacınız var? Aslında bu, hizmet ömrünün süresini ve ünitenin çalışmasını etkiler (burada kuyu için bir filtre nasıl hazırlandığını öğrenin).
Gerçek şu ki, kesit alçaltıldığında, direnç artar, bu nedenle, metal (bu durumda bakır) teller ısıtılır, bundan yalıtımı ve ısıyla büzülebilir manşon ısıtılır.
Böyle bir işlem, kısa bir devreye veya sadece yalıtımı kurumaya yol açabilir ki bu da kullanılamaz hale getirir. Buna ek olarak, ısıtmada harcanan enerji, motoru almaz, bu da gerekli gücü sağlayamayacağı anlamına gelir.
Bağlandığında, bir kuyu için pompa kablosunun üç veya dört çekirdekten oluştuğu ortaya çıkabilir, ancak bu genellikle pompanın tek fazlı mı yoksa üç fazlı mı olduğuna bağlıdır.
Yani, üç fazlı güç kaynağı için, kesinlikle dört çekirdeğe ihtiyacınız vardır, bir faz için seçenekler mümkündür - her şey otomasyona bağlı olacaktır. Bu otomasyon (basınç anahtarı ve kuru çalışma sensörü) tek bir ünite olarak üretilebilir, ancak bağımsız olarak bağlanabilir, ancak bu faktör çekirdek sayısını etkilemez - bu farklı bir şekilde gerçekleşir.
bileşik

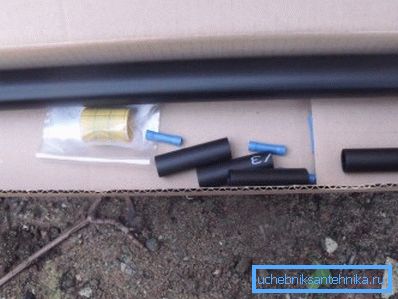

Not. Isıyla daralan manşon, ısıtıldığında, sıkıştırıldığı ve soğuduktan sonra aynı konumda kaldığı belli bir çaptaki bir tüpdür. Bu tür kavramalar, dayanıklı ve elastik bir materyal ile sonuçlanan poliolefinlerden (organik maddeler ve sentetik polimerler) yapılır.
Kablonun iki parçasını kendi ellerinizle birleştirmek için, her şeyden önce, iletkenlerin yanmalarına ve gerilim altında patlamamasına dikkat edin.
Üstteki şekil, bu tür durumlarda kullanılan üç tip büküm gösterir, ancak ilk iki yöntem en yaygın olarak kullanılır - basit ve bandaj. Pratik, kırılmaya ve asla arkasına neden olmayacak kadar güçlü olduklarını gösterir.
Kablonun eklenmesine devam etmeden önce, ısı büzülmesinin - kablonun üzerinde kalın bir borunun ve her bir göbeğin üzerinde ince bir kolun ayrı ayrı yerleştirilmesi gerektiğini unutmayınız.

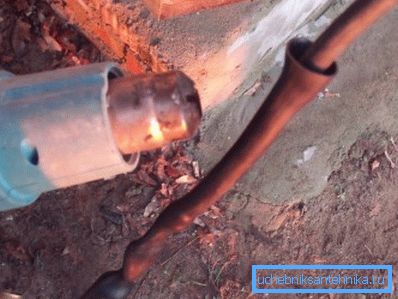

Bunu yaptıktan sonra, tüm kabloları gereken uzunlukta kesin, yaklaşık 50-60 mm ve uçları kesin. Bundan sonra, büküm üzerindeki küçük bileziği itin ve bunları lehimleyin ve ardından yukarıdaki resimde gösterildiği gibi üst büzüşmeyi lehimleyin.
Kuplajsız kuplaj
Adil olmak gerekirse, dalgıç pompaları kullanmak için büzüşebilir kılıfların ve bükümlerin kullanılması her zaman gerekli değildir, ancak bu yalnızca kuyulara uygulanır. Gerçek şu ki, kuyucuk, genellikle bir klemensin iç içe geçmesiyle mümkün olan bir klemens ile yapılır (ayrıca Kuyu Çeşitleri ve özelliklerine bakınız).
Bu oldukça kolay ve basit bir şekilde yapılır - damarların her birinin uçları yaklaşık 10 mm kadar kesilir ve birbirine zıt deliklere sokulur. Burada, cıvatayı gerekli çabayla sıkıştırmak çok önemlidir, çünkü onu sıkıştırarak, teli küçük damarlar boyunca düzleştirebilir ve böylelikle kesitte zayıf bir bölüm oluşturabilirsin.
NOT! Cıvatayı sıkıca sıkmazsanız, blokta kıvılcım oluşabilir ve bu da oksidasyona ve bazen de bloğun erimesine yol açar.
Çoğu durumda, su tesisatçıları bina için bir ısı büzüşmeli manşon kullanarak terminal bloğunu kullanmazlar. Aynı zamanda, maliyet bir kuruş ile artar ve bağlantının güvenilirliği önemli ölçüde artar.
Sonuç
Sonuç olarak, bir dalgıç pompanın kablonun üzerindeki shrink sleeve'leri ısıtmak için havya ya da kaynak makinesi gibi özel aletlere ihtiyacınız olmadığını söylemek isterim. Polimer açık ateşle ısıtılabilir ve sıradan kibritler ve kıymık şeklinde kuru yongalar bunun için yeterlidir (ayrıca elinizle kuyuya nasıl matkap yapılacağını da öğrenin).
İyi şanslar!
