Kuyu sondaj aracı - varyasyonlar ve kullanım şekilleri

Kendi kuyularınızı kırmaya karar verirseniz, bu amaçlar için belirli ekipmanlara ve araçlara ihtiyacınız olacaktır. Tabii ki, en kolay yol, ihtiyacınız olan her şeye sahip profesyonel deliciler kiralamaktır. Ama siz kendinizle başa çıkabilirsiniz.

Bu makalede, resimli fotoğrafta, kendi ellerinizle bir delik açtığınızda kullanılması gereken araçları ele alacağız.

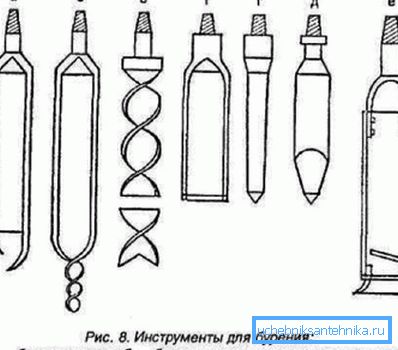

Temel sondaj aksesuarları

Mağazadaki fiyatları size uygun değilse, bazı araçların bağımsız olarak yapılabileceğini unutmayın. Bazı ekipmanların nasıl yapılacağına ve nasıl kullanılacağına dair detaylı talimatlar sitemizde mevcuttur..

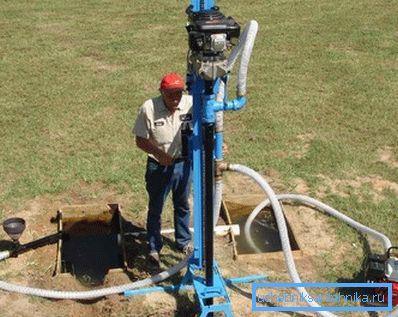

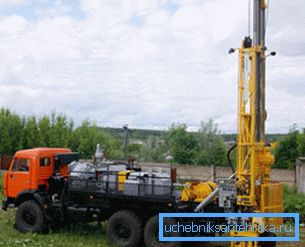

Bugün sondaj kuleleri kuyuları delmek için sıklıkla kullanılmaktadır, ancak kullanımları sadece daha büyük bir derinliğe inmeniz gerektiğinde haklı çıkarılmaktadır.

Diğer araçların yanı sıra, kuyuları delmek için konileri, sadece belli bir derinliğe kadar ilerletmekle kalmayıp, aynı zamanda kuyuların paralel olarak yıkanmasını da gerektiriyor. Bu tip araç, kayalık topraklarda kullanım için tavsiye edilir.

Sondaj kuyusu için genişleticiler sadece derin değil, aynı zamanda boru altında büyük çaplı bir namlu da yapmanız gerektiğinde kullanılır.

Şimdi kuyuları sondaj yaparken talep edilen ekipman ve aletlerin bazı kısımlarını ele alalım.

Sondaj kaşığı

Bu araç, bazı topraklarda çalışırken kullanılır:

• Toprak;
• kumlu ıslak;
• tınlı;
• çakıllar içeren çakıllar, çakıl.

Kaşığın tuhaflığı, iki tür hareket ile karakterize olmasıdır:

• iletmek;
• Döner.

Bir sondaj kaşığı, aşağıdaki parçalardan oluşan özel bir silindirdir:

• dişli kafa;
• dişin çapı, üzerinde vidalandığı çubuğun çapına karşılık gelir;
• kesme kenarı;
• vaka - uzunlamasına kesi ile;
• bir kenar içe doğru kıvrılmıştır;
• ikincisi bilenmiş ve bir bıçak görevi görmektedir.

Sondaj sırasında toprak silindirin içine girer ve varilden çıkarmadan önce orada toplanır.

Konsey. Kaşıklar farklı bir çapa sahiptir ve ne tür boru çapına göre kurmayı planladığınıza göre seçilir - 70, 140 veya 198 milimetre. Belirli bir kaşık seçerken, çapın, kasanın çapından 10 milimetre daha küçük olması gerektiğini unutmayın.

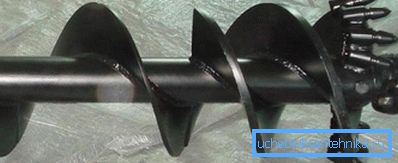

Spiral Delik ve Rulolar

Bu tip ekipman, aşağıdaki tipteki topraklarda bir kuyu delmek için gerekliyse kullanılır:

• Toprak;
• tınlı;
• çakıl veya cüruf ile kum.

Bobin cihazının özü şöyledir:

• bir çubuk ile bağlanmak için dişli kafa;
• spiral bobin;
• Bobinin sonunda özel bir bıçak bulunur.

Bobini döndürürken yavaşça toprağa ısırır, bıçak yere kadar kesmeye başlar, bu da bobinleri yükseltir. Toprak, bobinler üzerinde birikir ve bobin çıkarıldıktan sonra bunlardan çekilir.

Birçok kadın tarafından bilinir

Bu ekipmanın amacı zemini yüzeye çıkarmaktır.

İki tip topraklarda uygulanması tavsiye edilir:

• gevşek;
• gevşek.

Konsey. Gerekli olan güçlü metale sahip bir kabuk veya delik gibi aletler yapabilirsiniz. Ya da metal atölyede üretim siparişi verin, ki bu durumda mağazada satın alma araçlarından daha azına mal olacaksınız.

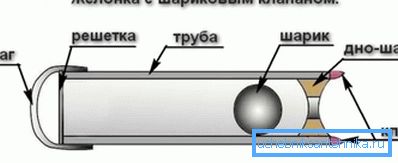

Wellbore, aşağıdaki türde bir cihazdır:

• bir çelik boru parçası;
• boru çapı kuyunun tahmini büyüklüğüne bağlıdır;
• kesme ayakkabısı aşağıda verilmiştir - sertleştirilmiş çelikten yapılmış bir halka ve zemini kesen bir bıçak;
• Altta, borunun içindeki toprağın sabitlenmesini sağlayan bir valf vardır;
• zhelonka'yı yüzeye yükselttikten sonra vana açılır ve zemin dışarı dökülür.

Konsey. Quicksand üzerinde çalışırken, kalça veya disk şeklinde düz bir valf kullanmak en iyisidir.

Dönüş veya şok için çubuklar

Bu tip bir takım, aşağıdakileri de içeren artan yükleri tolere edebilen özel bir emici çubuk borusudur:

• sıkıştırma;
• bükme;
• gerilmesi;
• büküm.

Ayrıca borular yerine aşağıdaki gibi ürünler kullanılabilir:

• kare çelik çubuklar;
• dairesel kesitli çelik çubuklar;
• güçlendirilmiş bir duvar ile su boruları.

Döner sondaj araçları

Kuyuların sondajı için kullanılan rotasyonel yöntemde kullanılan daha fazla aracı düşünelim:

• dönme hareketi;
• zeminde gerekli basınç.

Bu tip bir delme için, ayrıca bağlı olan özel bir döner mafsal kullanılır:

• bir rotor;
• çamur pompası;
• hortumu.

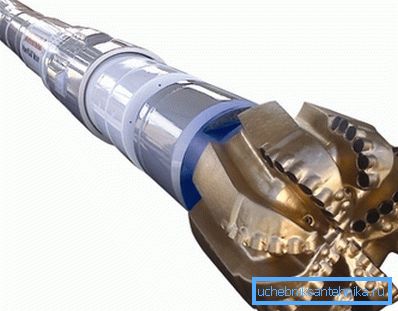

Konsey. Madendeki bitin dönüşünü sağlamak istiyorsanız, bu durumda, kuyularda sondaj yapmak için vida deliği motorlarına ihtiyacınız olacaktır.

Bu tür ekipmanlarda, rotorlara büyük bir rol atanır - rotasyonu tüm sütuna iletenlerdir. Bunun için bir vinç kullanılır ve dönme hızı doğrudan iletim mekanizmalarına bağlıdır. Her ne kadar bireysel olarak çalışabilen rotorlar olsa da, bir vinç kullanmadan.

Dönerin özü, bağlantıyı sağlamasıdır:

• matkap dize;
• talevy sistemi.

Böyle bir bağlantının sonucu olarak, kolon döndürülür ve sözde yıkama çözeltisinin temini gerçekleştirilir.

Tüm cihazın, delme işlemini gerçekleştiren diğer aletlerle güvenilir bir şekilde bağlanmasını sağlayan özel bir adaptör aşağıda monte edilmiştir.

Yıkama solüsyonunun beslenmesi için, sıvının borulara pompalandığı geleneksel bir esnek hortum kullanılır. Sıvı kaynağı, özel bir pompanın kullanıldığı basınç altında gerçekleştirilir.

Konsey. Sıvı beslemesi sırasındaki basınç dalgalanmalarını önlemek veya en azından olasılığını en aza indirgemek için kompansatörlerin kullanılması tavsiye edilir. Doğrudan pompa üzerine monte edilir ve hidrolik şokları yumuşatırlar.

Sonunda

Bu, bir kuyuyu açabileceğiniz temel araçlardır. Büyük tesisler dizel, elektrik ve gaz türbini tipi sürücüler ile donatılmıştır.

Bu makalede sunulan videoda, bu konu hakkında ek bilgi bulacaksınız.
