Kuyu sondaj kulesi

Bir kır evinde yaşamak isteyenlerin sayısı her yıl artmaktadır, ancak sahiplerinin karşılaştığı temel sorunlardan biri de merkezi bir su kaynağının olmamasıdır. Su kuyusunun sondajı su temini problemini çözebilir, ancak her biri bir kuyu kurmak için bir tugayın hizmetinin maliyetini karşılayamaz. Uzmanların hizmetlerine bir alternatif, kendi elleriyle bir kuyu için özel olarak yapılmış bir sondaj teçhizatı olabilir; bu, bir fiyata birkaç kat daha ucuz olacak ve gelecekte iyi bir ek gelir olabilir.

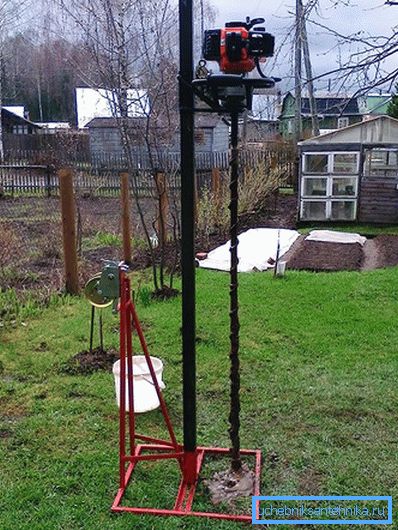

Sondaj için kurulum seçimi

Kurulumun tasarımı seçilen sondaj yöntemine bağlıdır. Küçük boyutlu sondaj kuleleri aşağıdaki tiplere ayrılmıştır:

• kablo delici;
• burgu delme;
• bir matkapla döner veya hidrokarbonlama.

Seçilen sondaj yöntemine bağlı olarak, tasarım ve ekipman tamamen farklı olacaktır.

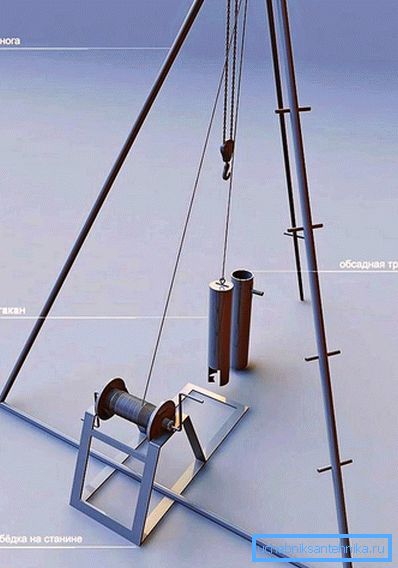

Şok sondaj kulesi

Bu tür montajın uygulanmasında çok basit ve muhtemelen en ucuzdur. Şok tel delme ünitesinin çalışma prensibi, kuyuya atılan bir keski veya cam yardımıyla kayaların tahrip edilmesidir. Yıkılan kayanın kuyudan çıkarılması bir teneke yardımıyla gerçekleştirilir. Bu kurulumun tasarımı aşağıdaki unsurları içerir:

• yan ve vinç ile tripod şeklinde katlanabilir metal çerçeve;
• keski veya sürüş camı;
• dişli motoru;
• metal kablo veya ip;
• şok çubuğu.

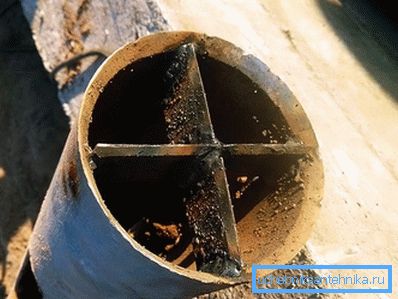

Kurulumun çalışma aleti, 1 ila 2 m uzunluğunda (daha uzun olan mermi, daha yumuşak sondaj deliği) ve 8–12 cm çapında, daha sert bir metalin kesme kenarının kaynaklandığı kalın duvarlı bir metal borunun bir parçası olan bir camdır.

Kesme kenarı camın içinde bir eğime sahip olmalıdır. Camın üstünde, bir matkap çubuğunun vurduğu bir örs düzenlenir. Camın daha verimli çalışması için ağırlığı yaklaşık 80 kg'dır.

Tripod metal borulardan yapılmıştır. Kule, matkabın uzunluğunu aşacak bir yüksekliğe sahip olmalıdır. Bir tripodun üstünde, içinden kablo veya halatın çekildiği bir blok monte edilir. Kabloda geniş bir güvenlik payı olmalı ve çapı en az 10 mm olmalıdır. Bir matkap elemanını kaldırmak ve indirmek için bir redüktörlü motor kullanılır. Daha basit bir yol, bir kuyu gibi manuel bir geçit kullanmanızdır.

Bir vinç yardımıyla, cam tabanda yukarıya doğru yükselir ve keskin bir şekilde azalır, çünkü camın etkisi sırasında camın etkisi sırasında bir kısmı yakalanır. Camın içinde, sürtünme kuvveti nedeniyle kaya tutulur.

Delme aletinin geçişi için, camın örsüne çarpan daha derin bir matkap çubuğu kullanılır. Birkaç kez bu tür darbelerden sonra, cam toprağı ondan çıkarmak için yükselir ve işlem tekrarlanır.

Camı kil parçacıkları içeren yoğun topraklarda kullanabilirsiniz. Sondaj kuyularında gevşek kayalarda sarısı kullanılır. Kabuğun dibinde, çarpma ile açılan bir vana vardır ve kaldırma sırasında kapanır, böylece kayayı ortada tutar. Kayaların geçişi için özel bitler kullanılır ve tahrip olmuş bir kaya bir yumurta sarısı yardımıyla çıkarılır.

Basit topraklarda perküsyon delme yardımıyla, pratikte gösterildiği gibi, 100 metreye kadar bir kuyu delmek mümkündür, 40 metrelik bir kuyucuk cihazı yaklaşık 7 gün sürer.

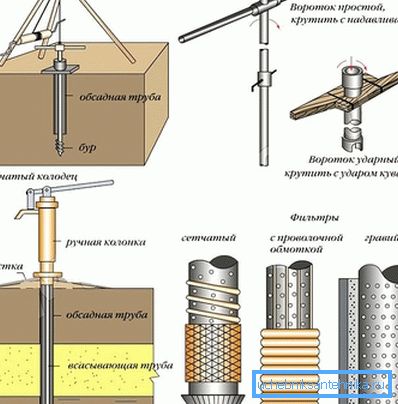

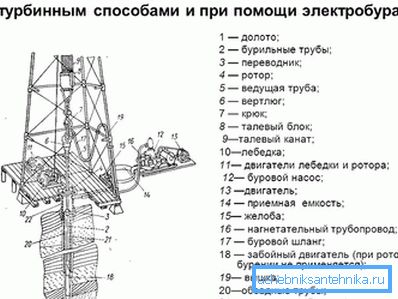

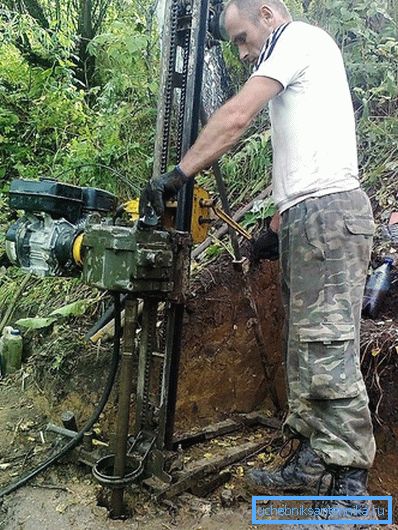

Kompakt döner matkap

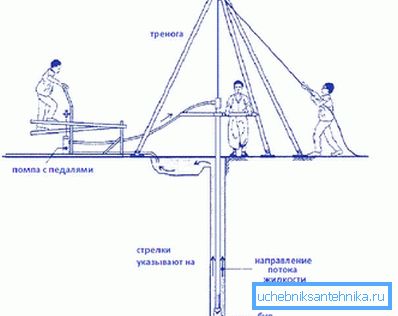

Döner sondaj, iyi inşaat için en popüler yöntemlerden biridir. Kuyu, sonunda bir bitin bulunduğu özel bir sondaj borusu kullanılarak delinir, borunun dönüşü elektrikli veya benzinli bir motor tarafından sağlanabilir.

Alttan tahrip olmuş kayaçların uzaklaştırılması çoğunlukla bir kuyu yardımı ile bir motor pompasının bir kuyu dibine sondaj boruları ile beslenen bir çamur yardımıyla gerçekleştirilir - bu, anulus boyunca yüzeye taşınır.

Tasarımın ana unsurları:

• katlanır çerçeve;
• dişli motoru;
• döner;
• motor pompası;
• matkap çubukları;
• bit;
• Vinç.

Teçhizat ağır yükler için tasarlanmıştır, bu yüzden güçlü çelikten yapılmalı ve stabil olmalıdır. Çerçeve, bağımsız olarak yapılabilen tasarımın bir parçasıdır. Döndürme, kurulumun en zor unsurlarından biridir, matkap çubukları, motor redüktörü ve yıkama sıvısını beslemek için hortum buna bağlanır. Bağımsız olarak yapmak çok zor olacak, şirkette sipariş vermek ya da satın almak daha kolay.

Matkap çubukları olarak, en az 5 mm et kalınlığına sahip borular kullanılmalı, çubuk uzunluğu yaklaşık 1,5 m olmalıdır, çubuklar dikdörtgen veya trapezoidal kesimli konik bir diş kullanılarak birbirine bağlanır. Bu diş tipi kırılmaları önler ve kuvvet metalin kalınlığı boyunca dağılır.

Elektrik motoru dikey kılavuzlar boyunca serbestçe hareket eden özel bir şaryoya bağlanır. Bu yükleme yöntemi, bitin üzerindeki kuvveti arttırmanıza ve matkabın dikey hareketini sağlamanıza olanak tanır.

Sert kayaların sondajı sırasında çok sıcak olacağından, elektrik motoru mutlaka bir tersine ve sıcak bir koruma rölesine sahip olmalıdır.

Vinç hem manuel hem de elektrikli olabilir, ikinci seçenek çok daha kolay ve kaldırma çubukları işlemini hızlandırır.

Kuyuların sondajı için endüstriyel bitlerin kullanılması daha iyidir, daha güvenilir olmasına rağmen, daha pahalıdırlar, ancak yüz metreden fazla delme için sizin için yeterli olacaktır. Bu tesisatın yardımı ile kuyuları herhangi bir kayada 100 metreden daha fazla bir derinlikte delmek mümkündür.

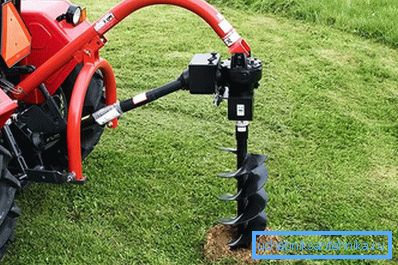

Burgu matkap

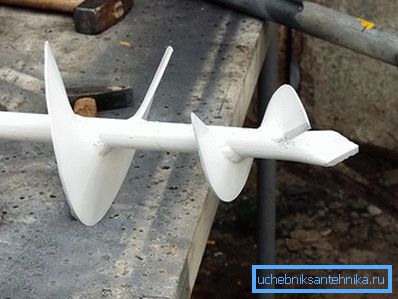

Burgu delme için kurulum en basitlerinden biridir ve bir balık avcısından bile yapılabilir. Sondaj işlemi emek yoğun değildir ve toprağın bir vida yardımıyla çıkarılmasından oluşur. Bu şekilde, 10 m derinliğe ve 100 mm'ye kadar çapa sahip kuyular elde edilebilir.

Böyle bir kurulumun üretimi için 100 mm çapa sahip bir çelik boruya ihtiyaç olacaktır. Borunun üst kısmında, bir dış vida dişi düzenlenmiştir ve vidanın yaklaşık 20 cm çapında bir ucunda, dönüş sayısı ikiden fazla değildir. Helezonun sonunda, sert çelikten yapılmış bıçaklar kaynaklanır (bir balık avcısı prensibi üzerine).

Helezonun daha rahat dönüşü için, 1,5 m civarında başka bir boru parçası ve iç dişli bir tişörtün kaynağına ihtiyacınız vardır. Tırtıl, 1–1,5 m uzunluğunda olan katlanabilir bir çubuğun üzerine vidalanır, delme işlemi elle veya bir elektrik motoruyla yapılabilir. Elle delinirse, vidanın her üç devirinden sonra, kayayı temizlemek için çıkarılmalıdır. Derinliği, çubuğun uzunluğuna eşit olana kadar tekrarlayın, ardından uzatılması gerekir. Çubukların bağlantısı, dişli rakorlar veya saplamalar kullanılarak gerçekleştirilir. Kuyu derinliği 8 metreden fazla ise, yapıların çerçeve üzerine monte edilmesi gerekir. Matkap çubuklarını ve burguyu çıkarmak için bir vinç kullanılır.

video

Bu videoda kuyu için doğaçlama sondaj kulesi çalışmalarını görebilirsiniz:
