Kuyudan su temini için pompalar: kulübede özerk su temini

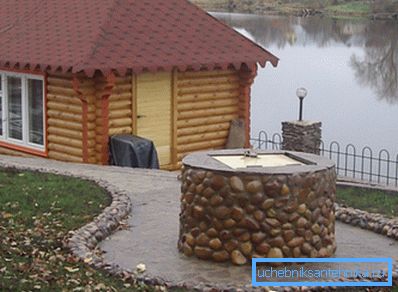

Su kaynağı olarak iyi bir ülke evinin sürekli su temini nasıl organize edilir? Sıhhi tesisat hangi öğeleri içermelidir? Bir dalgıç pompa seçmek için işaretler nelerdir? Bu soruları cevaplamaya çalışalım.

düzen

elementler

Bir dalgıç pompa ile bir kuyudan su tedarikinin en basit şemasını içermesi gereken temel elemanların bir listesi ile başlayalım.

• Aslında pompa, kuyu dibinden su çekerek ve su sağlama sisteminde aşırı basınç sağlayarak.

Netleştirmek için: yüzey pompaları, prensip olarak, banliyö su tedarikini düzenlemek için de kullanılabilir; bununla birlikte, suyu kaldırabilecekleri derinlik en fazla 7-8 metre ile sınırlıdır. Sebep, fiziğin temel yasalarında yatmaktadır. Borudaki mutlak vakum, su sütunu, atmosfer basıncında 10 metre yükseltebilir; Gerçek bir pompa daha düşük bir vakum oluşturur.

• Pompanın çıkışındaki valfı kontrol edin. Boruyu doldurulan suyun kuyuya geri akmasına izin vermeyecektir.
• Hidroakümülatör - su ve hava bölmelerini ayıran elastik kauçuk membranlı tank. Bu cihaz, belirli bir miktarda su biriktirirken aynı anda devrede bir aşırı basınç oluşturabilir. Akümülatörün hacmi ne kadar büyük olursa, su kaynağı sisteminin günlük kullanımı sırasında pompa ne kadar az sıklıkla açılır.
• Basınç sensörü ve röle kontrol gücü.

Bir hidroakümülatör ve basınç sensörü yerine, evin tavanına veya bir su seviyesine yükseltilmiş bir su seviye sensörü bulunan bir depolama tankını kullanabilirsiniz.

Kapasite daha fazla su depolamanızı sağlar; Ancak, bu çözüm kusurları olmadan değildir.

1. Bir kır evi için tipik ahşap kiriş tavanı, tankın oluşturduğu birkaç yüz kilogramlık bir yük için tasarlanmamıştır.
2. Devredeki kafa, su alma noktasının (genellikle 2.5 - 5 metre) üzerindeki tankın yüksekliği ile sınırlanacaktır. Bu, havalandırıcı ve tuvalet sarnıçlı karıştırıcıların çalışmasını sağlamak için yeterlidir. Çamaşır makinelerinin giriş valfleri, anlık su ısıtıcılarının basınç sensörleri ve diğer bazı cihazlar, en az 0.3-0.6 kgf / cm2'lik bir aşırı basınçta çalışabilirler.
3. Küçük bir su çekişinde büyük bir su kaynağı, suyun durgunlaşmaya başlayacağı anlamına gelir. Kuyuda yeraltı sularının göç etmesi nedeniyle sürekli olarak güncellenmektedir; Aynı tankta çiçek açmaya başlayabilir.

borular

Su sağlama sisteminin kuyudan eve döşenmesi için en uygun çözüm, sıkıştırma bağlantılarında bir polietilen borudur. Argümanlar?

Lütfen.

• Polietilen yer değiştirme ve toprağın hareket etmesinden korkmaz: elastiktir.
• Elastikiyet, negatif sıcaklıklarda tutulur. Su boruda donarsa, buz fişi kırılmaz, ancak sadece biraz genişletir. Çözülme işleminden sonra su tesisatı orijinal boyutuna dönecektir.
• Kurulum, bir gönye bıçağı dışında herhangi bir alet gerektirmez. Tüm bağlantı parçaları elle monte edilir.

Kurulum kuralları

Kendi ellerinizle özerk bir su temin sistemi kurarken izlenecek çok fazla kural yoktur.

• Ev ile kuyu arasındaki boru ve kuyuya giriş, toprak donma seviyesinin altında olmalıdır.

İpucu: Bu sebepten dolayı, bu mümkün değildir, boru hattı, içine yerleştirilmiş kendinden regüleli bir ısıtma kablosu ile bir ısı yalıtım kabuğunda paketlenmiştir.

• Boru hattının alt noktasında, tam drenajı için bir atık vanası temin etmek istenmektedir. Kış mevsiminde ısıtılmayan evler için ilk önce talimatlar geçerlidir.

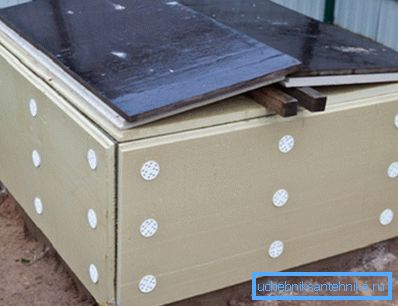

• Kuyu enkazdan kapandı ve donmayı önlemek için yalıtıldı.

Basınç sensörü, pompanın H / 10 + 1 kgf / cm2'lik bir basınçta çalışması için kalibre edilir. Su besleme sisteminin üst noktasının sensöre göre metre cinsinden yüksekliği H. için alınır. Pompa kapalı basıncı 1,5-2 kgf / cm2 daha fazladır.

Pompa, kuyunun dibinden yaklaşık bir metre uzaklıkta asılmıştır. Bu durumda, silt ve kum emmez.

Kuyucuk tabanında birkaç katman kum ve moloz içeren bir alt filtre düzenlenmiştir. Çamurlu alt ek olarak bir tahta kalkan ile kaplıdır. İnşaatı için çürüyen karaçam kullanmak daha iyidir.

Pompa seçimi

Su kaynağı için kuyudaki dalgıç pompa ne olmalıdır?

Başlangıç ​​olarak, pompaya bakan görevleri formüle edeceğiz.

1. Minimum bakım gerektirmeli ve maksimum bakım süresine sahip olmalıdır.
2. Asgari miktarda askıya alınmış madde ile saf su taşıyacak.

Şimdi pompa türlerine dönüyoruz. Piyasa sektöründe bizi ilgilendiren sadece üç tanesi var.

Membran (titreşim)

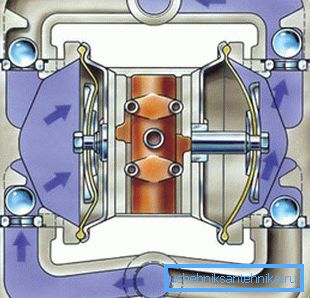

Tasarımının kalbinde, bir çift çek valf, bir yay yüklü ferromanyetik çekirdekli bir solenoid ve bir veya iki elastik membran içeren bir çalışma odası bulunmaktadır.

Bu şema nasıl çalışır?

1. Solenoid güçlendirilmiştir.
2. Endüktans, göbeği kendisine bağlı bir zar ile birlikte süren bir elektromanyetik alan oluşturur. Membran çalışma odasında aşırı basınç oluşturur; açık bir çekvalf sayesinde fazla su çıkışa zorlanır. İkinci valf - kapalı - giriş borusundaki suyun yer değiştirmesini bloke eder.
3. Güç solenoidden çıkarıldıktan sonra yay, orijinal konumuna geri döner. Bu durumda, çek valflerin konumu tersine çevrilir, böylece su çıkıştan değil, giriş borusundan alınır.
4. Döngü tekrarlanır.

Titreşim pompasının ana avantajı, düşük performans ve iyi kafa ile düşük fiyattır. Sovyet sonrası alanda çok yaygın olan bir membran akışının özelliklerini sunuyoruz.

Kötü haber ise, bizim amacımız için, bu cihaz, tüm diyaframlı pompalar gibi, kesinlikle uygun değildir.

• Revizyon kaynağı bir ila iki yıl ile sınırlıdır. Elastik membranlar her çalışma döngüsünde mekanik olarak deforme olur; Yaklaşık 100 hertz'lik bir titreşim frekansıyla, bir süre sonra değiştirilmeleri gerekmesi şaşırtıcı değildir.
• Titreşim, kuyucukların hızlandırılmış bir şekilde bozulmasına yol açar.
• Son olarak, saatte 400 litrelik bir kapasite, yalnızca minimum miktarda su ve çok kapasitif bir akümülatör ile yeterli olabilir.

girdap

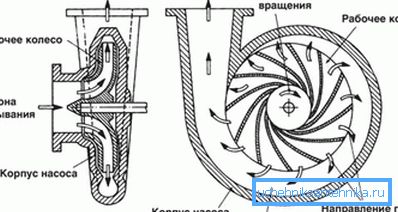

Vorteks pompanın temeli, koklea (pompa gövdesi) ile minimum boşluk arasında bir santrifüj çarktır. Pervane kendi çevresinde döndüğünde, önemli bir aşırı basınç oluşur; sırasıyla eksen boyunca, bir nadirlik meydana gelir. Suyun kararlı ve hızlı bir şekilde pompalanmasını sağlamak için giriş ve çıkış memelerini gövdenin karşılık gelen noktalarına bağlamak yeterlidir.

Girdap düzeni:

1. Yüksek basınç ve mütevazı pompa boyutlarında yüksek performans sağlar.

Önemli: Bir kuyu durumunda, potansiyel bir alıcı için boyutlar - yükseklik ve çap önemli değildir.

1. Cihazı, kirliliklerin miktarına ve boyutlarına karşı son derece hassas hale getirin. Vorteks pompası için norm, metreküp su başına 30 gramdan fazla süspansiyon değildir. Bu miktarın aşılması, baş ve performansta eşzamanlı bir düşüşle mekaniklerin daha hızlı aşınmasına yol açar.

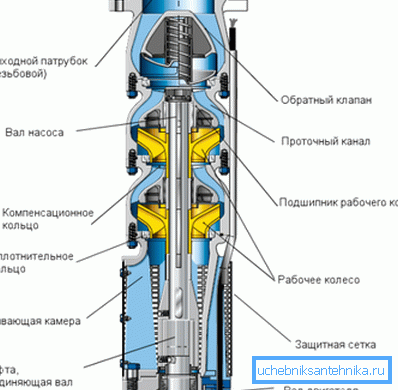

Çok kademeli santrifüj

Başlangıçta, pompanın santrifüj kademeli şeması, kuyular için geliştirildi: Sınırlı çapa bağlı olarak büyük bir kafa çıkışı elde etmek problemlidir. Ancak, kuyu için en iyi çözüm olacak.

Temel fikir, tek bir elektrik motoru tarafından döndürülen bir şaft üzerinde birkaç pervanenin bulunmasıdır. Aralarında ve vücut arasında oldukça büyük bir boşluk kalır, bu da cihazı çok sayıda askıya karşı duyarsız kılar.

Görevli sorun - baskıda kaçınılmaz düşüş - basit ve incelikle çözüldü: tüm pervanelerin odaları (difüzörler) muhafazadaki hareketlerle seri olarak bağlandı. Sonuç olarak, tüm pervaneler tarafından üretilen kafa, pompanın kendisinin hidrolik direncindeki küçük kayıplar hariç toplanır.

Baş ve performans

Pompa kafası, su kaynağı sisteminin üstündeki yükseklik farkından 30 metre daha büyük olmalıdır. Bu nedenle, eğer pompa 12 metreye batırılırsa ve evdeki su kaynağı musluklarının üst kısmı, zemin seviyesinin 4 metre üzerinde bulunursa, 12 + 4 + 30 = 46 m'lik bir nominal basınç değerine sahip bir cihaz satın almalısınız.

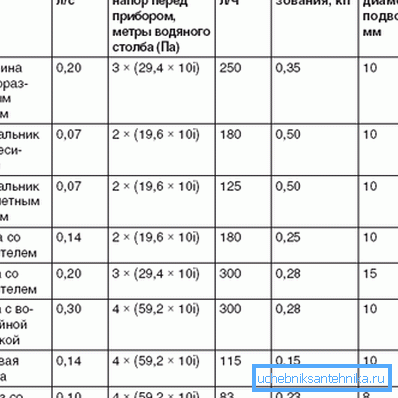

Dakikada litre cinsinden performans, kişi başına 5 litre oranında kabaca hesaplanır. Yani, üç kişilik bir aile için 3 * 5 = 15 l / dak veya 0,9 m3 / saat olacaktır.

Geri çağırma: hidroakümülatörün kapasitesinde bir artışla, pompa performansına yönelik gereksinimler önemli ölçüde azaltılabilir.

Sonuç

Tavsiyelerin, okuyucuya kendi özerk su tedarik sistemlerinin tasarımı ve inşasında yardımcı olabileceğini umuyoruz. Bu makaledeki video, her zaman olduğu gibi, ek malzeme içerir. İyi şanslar!
