Kuyudan su temini: şemalar ve materyaller

Bir kuyudan kendi elinizle bir su tedarik sistemi monte etmek zor mu? Bu yazıda, soğuk suyun girişini özel bir eve, bu amaçla kullanılan teçhizata ve kullanılan malzemeye yerleştirme yöntemlerini tanımak zorundayız.

Wells ve kuyular

Terminolojideki karışıklığı ortadan kaldırmak için.

Su kuyusu genellikle iki farklı şey olarak anlaşılır:

• Yüksek su kuyusu, ev içi kullanım için (ve bazen içme) yeraltı suyuna ihtiyaç duyar.

Açıklığa kavuşturmak için: bir bahçe ortaklığı ya da yerleşim yeri yerleşiminde, bir kuyudan içme için kullanıldığında su, zorunlu filtrasyon ve kaynatma gerektirir. Nedeni - açık tuvaletler ve cesspools, drenler yere gidiyor.

• Su kuyusu, ana sudan evin ya da bir grup binanın boşaltılması.

Her iki seçeneği de dikkate alacağız.

Su kuyusu

Yasal gereklilikler

Bunlar, harici su şebekelerinin kurulumuna ilişkin kuralları oluşturan SNP 2.04.02-84'te yer almaktadır.

Belge vurgularının metnini seçin.

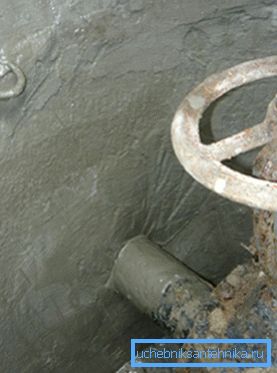

1. Ana su besleme sisteminin bölümlerindeki kapatma vanaları kuyularda bulunur.. Yeraltı döşemesinden bahsediyoruz; Bununla birlikte, Madde 8.42'ye göre, aslında zorunludur: Soğuk su boruları, donma seviyesinin yarısına kadar bir metre kalınlığında yapılmalıdır.

1. Geçişin her iki tarafında demiryolu altındaki boru hattını geçerken, kesme vanaları bulunan kuyular sağlanmıştır.
2. Su kaynağı üzerindeki vanalar ve menholler için tasarlanmış aşağıdaki asgari mesafelerle yapılmalıdır:

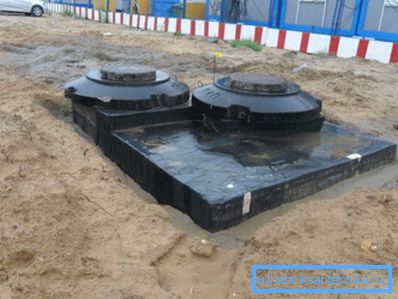

• Muayene kuyularında, 1 metre çapında, çevredeki zeminden en az 0,2 m yükseklikte, su geçirmez kör alan ve kil kalesi bulunmalıdır.

• SNiP 2.04.02-84'e göre su kaynağı kuyuları arasındaki mesafe klor suyunun taşınması sırasında 30 metreden fazla olmamalıdır. Ancak, içme suyu boru hatları için dolaylı olarak belirtilir: 8.10 paragrafında, bir hattın döşenmesi durumunda tamir bölümünün uzunluğunun en az 3 km, iki hatta döşenirken veya anahtarlama olasılığıyla - 5 km'den fazla olmamalıdır.

Bununla birlikte, yangın hidrantlarının tesis edilmesi için gerekli şartlar, kuyuların yerini de etkileyebilir. Su akıntısı ile hizmet verilen bölgedeki herhangi bir binanın söndürülmesi için su teminini sağlamalıdırlar.

cihaz

Drenaj tabanının varlığı ve en az bir buçuk metre yüksekliğinden başka bir kuyu kurulumu için katı gereklilik yoktur.

Ancak sağduyu, birkaç puan daha ileri sürer:

• Yaya veya araç trafiği alanında, kapağının yükü tahrip olmaksızın dayanacak gücü olmalıdır.
• Kuyu duvarları yeterli taşıma kapasitesi sağlamalıdır. Açıkçası, beton plakalarla sıhhi tesisat için polietilen kuyuları kapsamamalısınız.

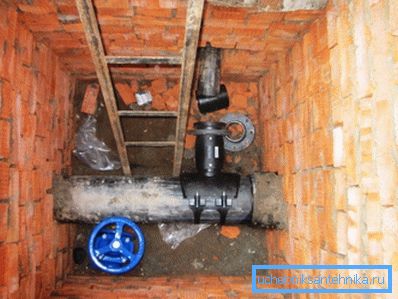

En basit çözüm - COP'nin halkaları ve kapak PPL'si ile birlikte ocak; Bununla birlikte, daha önce inşa edilmiş bir su sağlama sistemine bir kuyu kurarken, halkaların takılması oldukça sorunludur. Bu durumda, duvarlar, kafes veya çubuk ile takviye ile ahşap kalıp içinde beton dökülür; daha nadiren, çevre etrafındaki beton bir ped üzerinde kırmızı katı tuğladan ortaya çıkarlar.

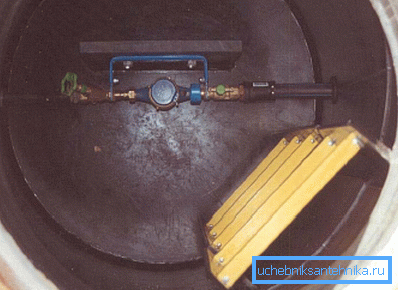

Kuyuda hangi ekipman bulunmalıdır?

Gerekli minimum:

1. Valf elemanı - gate vana, vidalı vana veya en mantıklı, bilyeli valf.
2. Karter (kaba filtre).
3. Su sayacı

Ayrıca, yüklemek için iyi bir fikir olurdu:

1. Sayaçtan sonraki ikinci musluk. Bir su temin sistemindeki tüm su hacmini kaybetmeden onu çıkarmaya izin verecektir.
2. Basınç ölçümü için çek valf. Basınçta keskin bir düşüşle, haçla ilgili bir sorunun olduğu yeri belirlemenize yardımcı olacaktır.

Evin duvarlarına girilmesi genellikle donma seviyesinin altında bir polietilen boru ile döşenir. Çapı pik su akışı ile belirlenir:

Polietilen seçimi, düşük sıcaklıklarda elastikiyete bağlıdır: borudaki su donarsa bile, zarar görmez ve defrost işlemi orijinal boyutuna geri dönecektir. Buna ek olarak, girişin kesinlikle düz bir çizgide yerleştirilmesi gerekmez: bükülmeler oldukça kabul edilebilir.

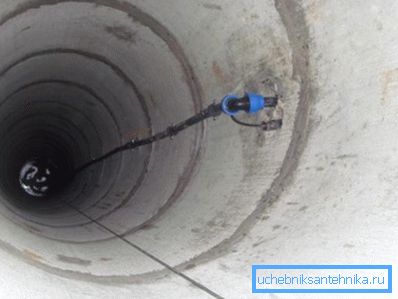

Su kuyusu kuyusundan su temini

Kuyruktaki kuyulardan su temin sistemi, hidrolik akümülatör ve kümülatif kapasite ile iki şemaya göre inşa edilebilir.

Birinci şemanın avantajı, önemli hacimde bir yükseltiye (çatı katı, kaynaklı bir destek veya bir doğal yükseklik) tankın monte edilmesine gerek olmamasıdır. Ancak depolama kapasitesinin kullanımı sabit bir pompa olmadan yapmanıza izin verecektir: tank bir hafta boyunca bir hortumla aranabilir.

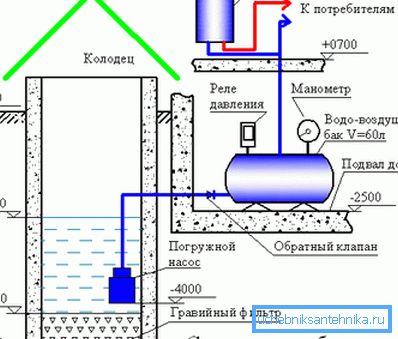

Hidroakümülatörlü devre

Şunları içerir:

1. Dalgıç pompa.
2. Pompayı durdurduktan hemen sonra su borularının dışarı akmasını engelleyen bir çek valf takıldıktan sonra.
3. Suyu eve koyuyorum.
4. Odaya yerleştirilen hidroakümülatör, kauçuk bir zar ile su ve hava için bölmelere bölünen metal bir konteynırdır. Akışkanlar neredeyse sıkıştırılamaz; Hava yastığı, hijyenik cihazların çalışması için gerekli olan aşırı basıncı oluşturmanıza olanak tanır. Buna ek olarak, hidrolik akümülatör, pompanın çoğu zaman boşta durmasına izin veren bir su kaynağı içerir.
5. Basınç eşiklerine ulaşıldığında pompayı açan ve kapatan bir düğmeyle basınç sensörü.
6. Kuyu boşken pompayı durduran kuru çalışma sensörü.

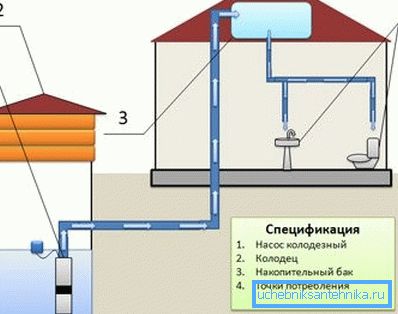

Kümülatif kapasiteye sahip program

Daha önce de belirtildiği gibi, bu durumda, haznenin doldurulması için sabit bir boru hattı değil, normal bir hortum kullanılarak, kuyudan su temin sisteminin aygıtı önemli ölçüde basitleştirilebilir. Evin iç su kaynağı ve bölgenin sulanması için borular, tankın çıkışına bağlanır.

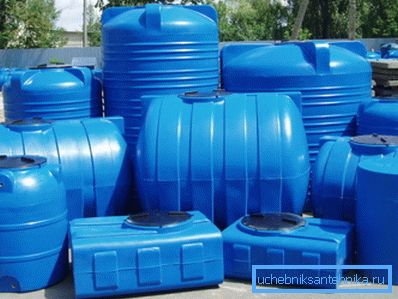

Kullanışlı: Polietilen su tankları, halihazırda 15 veya 20 mm'lik bir drenaj borusu ile donatılmış olarak satılmaktadır.

Sabit bir doldurma borusuyla donatılmış olması durumunda tankın doldurulmasını otomatik hale getirmek mümkün mü?

Tabii ki. Bir doldurma borusunu boynuna yerleştirmek ve tankın içinde iki seviye sensörlü şamandıraları yerleştirmek yeterlidir. Eğer boyunun büyüklüğü doğrudan iç duvar üzerinde sabitlenmeye izin vermiyorsa, basit bir talimat yardımcı olacaktır: sensörlerin bir tripod tabanı ile çelik boru üzerine sabitlenmesi ve tankın tabanına yerleştirilmesi.

Pompalar hakkında

Her iki program da bir pompanın kullanımını ima eder.

Bu cihaz nasıl seçilir?

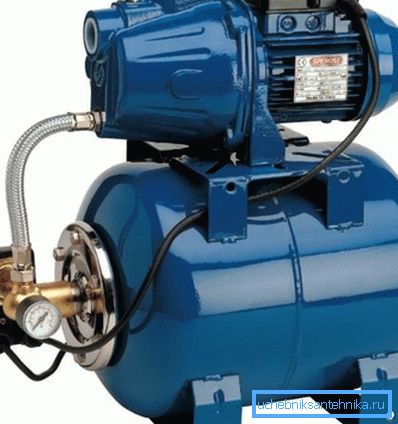

• Bir dalgıç pompa ve bir hidroakümülatör takımı yerine, su tesisatına kısa bir mesafe (7–8 metreden fazla olmayan) ile yüzey montajı için tasarlanmış bir pompa istasyonu kullanılabilir. Bu cihazların fiyatı yaklaşık 4 bin ruble başlıyor. Çözümün tek dezavantajı, iş yerinde dikkate değer bir gürültü seviyesidir.

• Temiz su için (kirlilik miktarı 30 g / m3'ten fazla değildir), kuyucukta büyük bir derinlikte, bir pervaneli bir girdap pompası uygun olacaktır. Pervane ve koklea arasındaki minimum boşluk nedeniyle yüksek basınç ve performansa sahiptir.

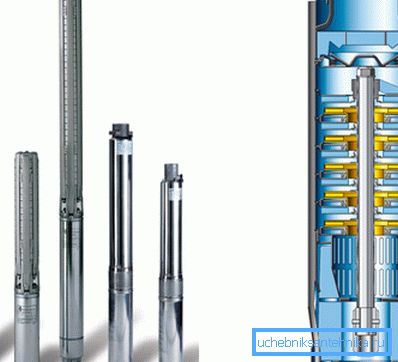

• Su çok miktarda kum ve diğer süspansiyonları içeriyorsa, çok kademeli bir santrifüj pompa almak daha iyidir. Santrifüj çark ve muhafaza arasındaki artan boşluk, bir pervane ve bir difüzörden oluşan bir çok kademenin ardışık çalışmasıyla dengelenir: her biri, başı sabit bir miktar kadar arttırır.

Lütfen dikkat: titreşim (diyafram) pompaları, düşük fiyatlarına rağmen, bizim amacımız için uygun değildir. Membranlar sık ​​sık değiştirilmesi gerektirir. Daha da kötüsü, titreşim, suyun akışındaki azalma ile kuyucukların hızlandırılmasına neden olur.

Sonuç

Okuyucuda biriken soruların çoğuna cevap verebileceğimizi umuyoruz. Malzemede herhangi bir şey belirsiz kalırsa - belki bu makaledeki video, bu sorunu çözmeye yardımcı olacaktır. İyi şanslar!
