Kuyular için çekirdek, çamur ve gövde

Sondaj teknolojisinin yanı sıra artezyen suyunun çıkarılması ve temini sırasında mümkün olan çok büyük yükler göz önüne alındığında, kural olarak, bir kuyu suyu için bir varil olarak kuyular için çelik mahfaza kullanılır. Bunlara ek olarak, daha fazla kolon ve bulamaç bölümleri kullanılmaktadır, ancak tüm bu malzemeler hala tek bir amaca hizmet etmektedir. Aşağıda bu konu hakkında daha ayrıntılı olarak konuşacağız ve ayrıca ek olarak bu makaledeki tematik videoları inceleyeceğiz.

borular

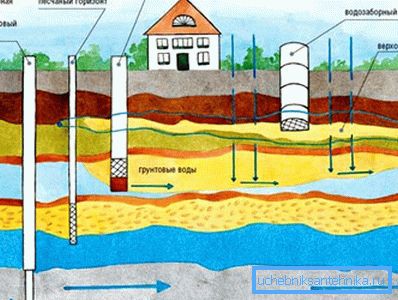

Not. Herhangi bir penetrasyonun artezyen olmadığı, ancak sadece akifere kireçtaşı üzerinde ulaştığı ve geri kalanı da daha az derin olan kum üzerinde yapıldığı akılda tutulmalıdır. Buna bağlı olarak, farklı derinliklerde ve yüklerde farklı olduğu için kuyular için gövde uzunluğu ve çapı değişir.

sınıflandırma

• Her şeyden önce, sondajda kullanılan diğer tiplerin amacı hakkında daha net bir fikre sahip olmak için bir kasanın ne kadar iyi olduğunu anlayalım. Böylece, muhafaza deliğin kendisinin çökmekte olan duvarlarını sabitlemeye ve sondaj sırasında oluşan su şaftını izole etmeye yarar. Birbiriyle sabitlemek için üç tip bağlantı kullanılır - meme başı, yapışmaz ve kaplin bağlantısı (bileşenler birbirine vidalandığında).
• Görünüm ve teknik parametrelerdeki kuyu için çekirdek ve gövde pratik olarak aynıdır, ancak kaynağı düzenlerken farklı amaçlara sahiptirler. Kolon çekirdek çekirdek alıcının seçimi ve taşınması için kullanılır ve bu gibi durumlarda sondajın kendisi çekirdek olarak adlandırılır. Bu durumda avantaj, penetrasyonun, kayaçların duvarlarda asgari bir şekilde imha edilmesi ile gerçekleştirilmesidir, bu da daha fazla düzenleme ve çalışmasını kolaylaştırır.

Not. Yukarıdakilere dayanarak, katmanların geçişi sırasında bir sütun parçasının tanımı bir çekirdek kaldırıcıdır. Ancak gövdenin tanımı, aynı elemente değil, aynı zamanda işlem sürecine atıfta bulunur.

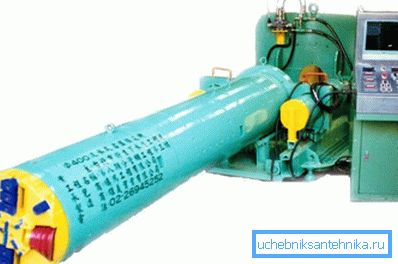

• Yukarıdaki fotoğrafta olduğu gibi bu düzenleme, yukarıdan tıkanmış, fakat yan deliklere sahip bir borudır. Pompayı balçık girişinden korumak için tasarlanmıştır (zeminden büyük ve küçük katı parçacıklar).

Teknik özellikler

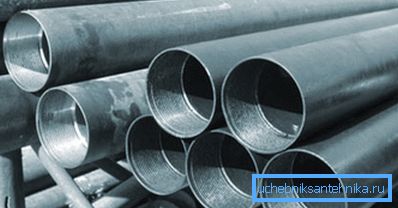

GOST 6238-77'ye göre (UDC 622.245.1: 006.354), bir kuyu için metal bir kasa esas olarak karot sondajı için kullanılabilir ve bir iç trapezoidal iplik uçları standart bir 4 mm'lik hat ile kesilir. Daha önce de belirttiğimiz gibi, uzunlukları çok farklıdır ve 1.5 ila 6m arasında olabilir, ancak aynı zamanda kesitine de bağlıdır. Yerleştirme, her iki tarafta aynı dış dişe sahip bir boru olan bir meme başı yardımıyla gerçekleşir (ayrıca bkz. İş Planı: ticari bazda kuyuların sondajı).

Küçük bir muhafaza mahfazasının gerekli olduğu durumlarda, yapışmaz metal borular kullanılır, bunların bir ucunda iç dişler kesilir ve diğer uçta ise dış dişler hala aynı standart 4 mm'lik perdeye sahiptir.

Malzemenin duvarlarının küçük mukavemeti göz önüne alındığında, esas olarak kum üzerinde kuyuların kaplanması için kullanılmaktadır, yani, minimum derinliğe nüfuz etmek mümkündür. Bu tür bir tertibat, bileşen parçalarının saklanmasından ötürü biraz daha ucuzdur, çünkü burada montaj bir meme başı olmadan gerçekleştirilir.

Not. Bir nipel ve yapışmaz dişli bağlantıya sahip olan temel muhafaza elemanları çelikten yapılmıştır, burada güç grubu GOST 6238-77'nin talimatları gereği M, K ve D olarak işaretlenmiştir.

Dönme ve şok-mekanik sondaj sırasında gaz üretimi ve su sondajı için, üçüncü bir tip kullanılır; bu, bir bağlantı bağlantısına sahip bir kuyu için bir çelik muhafaza borusudur. GOST 632-80'e göre (OKP 13-2100), C, D, K, E, L, M ve R mukavemet gruplarına sahip çelikler üretilmekte olup, uçlarda dışa doğru konik vida dişi vardır, sadece burada perlatör zaten 3,175 mm'dir.

Kuyu için gövdenin çapının 114 ila 168 mm arasında olduğu, yani küçük bir bölümün 1/32 olduğu ve çapın daha önce belirtilenden daha büyük olduğu ipliğin daralması, konik 1/16 - iki kat daha küçüktür.

Kaplinler, özdeş bir ipliğe sahiptir, ancak iç kısımda, korozyona karşı koruma sağlamak için çinko kaplama vardır. Böyle bir bağlantıya sahip kurucu elemanların uzunluğu, dış dişin güvenlik için boya ile kaplandığı 9.5 ila 13m arasında değişir.

GOST 10706-76 (ST SEV 489-27) uyarınca büyük çaplı muhafaza geçişleri için çelik, 426 ila 1420 mm'lik bir kesit ile kullanılır. Kolonun montajı (bağlantı) kaynak ile gerçekleştirilir.

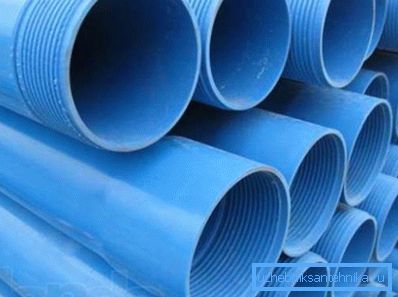

Ayrıca, plastik (polietilen, polivinil klorür, polipropilen) yanı sıra fiberglas delme sırasında duvarları sabitlemek için kullanılır. Bu tür malzemeler özellikle nem doygun topraklarda, yani çelik için agresif bir ortamda popülerdir. Geçmişte (ve şimdi bunu yapıyorlar), asbest çimentosu kullanıldı, ancak böyle bir bileşim sağlığa zararlı ve onu kullanmamak daha iyi.

Özel durumlarda, çift gövdeli - üstte - metal ve orta - plastik kullanılır, ancak böyle bir projenin fiyatı oldukça yüksektir ve yüksek maliyet nedeniyle son derece nadiren kullanılır.

Sonuç

Farklı geometrik parametrelerin (uzunluk ve genişlik) muhafaza boruları, donanım mağazalarında ve ayrıca matkaplardan kolayca satın alabilirsiniz. Ancak, lisanssız olarak 80 metreyi geçmeyen bir derinliğe kadar geçebileceğinizi unutmayın (ayrıca bkz. “Kır evinde iyi”).
