Kuyular için dalgıç pompalar: ilk tanışma

Bir kuyu pompası nasıl çalışır? Bir kuyu için dalgıç pompa seçimi ve özellikleri nelerdir? Yüklerken nelere dikkat etmelisiniz?

Makalede, bunlara ve diğer bazı sorulara cevap vermeye çalışacağız.

Çalışma koşulları

Ev tipi kuyu pompaları için koşullar nelerdir?

Bunu anlamak, bir cihazı değerlendirirken hangi özelliklerin en önemli olduğuna dair daha net bir fikir verecektir.

• Motoru soğutmak için pompa tarafından su pompalanır.. Diğer şeylerin yanı sıra, cihaz gövdesi ve kuyu duvarları arasındaki boşluk ile soğutma kalitesi etkilenir: çok küçük bir mesafe istenmeyen bir durumdur. Ayrıca: bu durumda, ürünü düşürürken veya çıkarırken sıkışma riski vardır.
• Pompa kuyu tabanından belli bir mesafede asılıdır; Çoğu zaman üstündeki su sütunu birkaç metredir.. Bu sayede yeraltı suyu seviyesindeki kaçınılmaz mevsimsel değişimler telafi edilir.
• Servis, hafif, zor koymak için. Ürünü birkaç on metrelik bir derinlikten çıkarmak, kendi başına önemsiz bir görev değildir; kuyu deliğinin deformasyonu onu imkansız kılabilir.

Lütfen dikkat: eğer bir dalgıç pompanın kuyuya kendi ellerinizle monte edilmesi oldukça uygunsa, o zaman muhafaza deforme olduğunda onu kaldırmak sondaj ekipmanlarının kullanılmasını gerektirebilir.

• Ünitemizin yaratması gereken baskı, yüzeye olan mesafeyle sınırlı değildir.. Boşaltma tankları ve karıştırıcıların çalıştırılması için yeterli basınç yaratmakla kalmaz, aynı zamanda boruların hidrolik direncini de aşar.

sınıflandırma

Peki, tartıştığımız cihazlar neler?

girdap

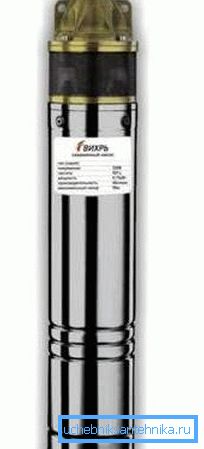

Tasarımı oldukça basit: pervane dönme ekseninden uzak bir mesafede aşırı basınç oluşturur; Aksine, kuyudan su girişi sağlayan nadiren ortaya çıkar. Şema basit ve hata toleranslıdır, öyle ki pompanın fiyatı en az olacak ve servis ömrü harika olacaktır.

Ancak, her zaman olduğu gibi, şeytan ayrıntıdadır.

Bu birimin hangi basıncı oluşturduğunu hatırla. Onlarca metrede değil mi? Çıkışta 7-9 kgf / cm2'lik bir aşırı basınç sağlamak için, pervane ile muhafaza arasındaki boşluk bir milimetrelik fraksiyonlar halinde hesaplanmalıdır - aksi takdirde su bir daire içinde dolaşır.

Pervaneyi sıkıştırabilecek büyük parçacıkların girişi girişteki kaba filtreyi önleyebilirse, o zaman küçük aşındırıcılar ile ne yapılmalıdır? Bıçak takarlar ve gövdeyi parçalarlar; Sonuç olarak, pahalı onarımlar gereklidir ve bu da pompa parçasının tamamen değiştirilmesine neden olur.

Kaptan Kanıtları şunu gösteriyor: Vorteks pompaları, yalnızca metreküp hacim başına 30 gramdan fazla kirlilik içermeyen son derece saf suya sahip kuyular için kullanılıyor.

vida

Vida aşağı delik pompaları - kirliliklere karşı titizlik açısından girdap tam tersi. % 50'ye varan kum ve diğer askıya alınmış maddeleri içeren kaldırma sıvıları ile başa çıkmaktadırlar. Bu nasıl başarılır?

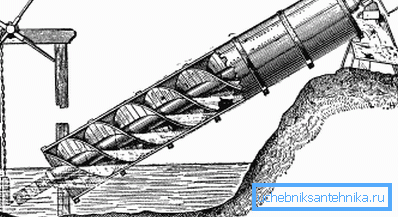

Tasarımın merkezinde eski Yunan mucidinin eski çağda suyu kaldırmak için kullandığı bir yapısal eleman olan Arşimet vidası (veya solucan) yer alır. Dönen, dinamik olarak hareketli yüksek basınç alanları oluşturur.

Böyle bir cihaz çeşitli tasarım özellikleri üretir.

• Ayrı bir motor ihtiyacının yanı sıra su yalıtımı ile ilgili sorunlar da ortadan kalkar. Dönen solucanın kendisi elektrik motorunun rotorudur ve gövde statordur.
• Cihazların verimliliği sadece yüzde 50-70'dir, bu da rakip çözümlerden çok daha kötüdür. Enerjinin bir kısmı, suyun faydasız olarak karıştırılması ve ısıtılması için harcanır: Pompanın kendi hidrolik direnci son derece yüksektir.
• Verimlilik, rakiplerinkinden de belirgin bir şekilde daha düşük.
• Çıkış suyu zorunlu filtrasyon gerektirir. Bununla birlikte, bu tipteki cihazlar, kuyularda sürekli çalışma için değil, aynı zamanda silme sırasında veya operasyon öncesi hazırlık sırasında temizlenmeleri için kullanılır.
• Solucan ve mahfaza arasındaki boşluktan (sıkıştırılmış fit), pompanın performansına bağlıdır. Daha dar parçalar takılırsa, çıkıştaki performans ve basınç artar.

Bununla birlikte, statorun kaynağı aynı zamanda artan mekanik aşınma nedeniyle tekrar tekrar azalır.

• Rotorlar mümkün olduğunca sert ve aşınmaya karşı dayanıklı olarak yapılmışsa (kural olarak paslanmaz çelik kullanılır), kauçuğun iç kabukları için yaygın olarak kauçuk bazlı bileşikler de dahil olmak üzere elastik malzemeler kullanılır.

zarsı

Bu tip cihazların ucuzluğu rekabetin ötesindedir. Nedeni, tasarımının sadeliğindedir: elastik zar, kontrol devresine yüksek frekanslı bir güç kaynağının beslendiği bir solenoid tarafından tahrik edilir; Küresel vanalar suyun doğru yönde hareket etmesine ve membranın geri dönüşü sırasında hareketinin bloke olmasına neden olur.

Ucuzlığa rağmen, potansiyel bir alıcının diyafram pompalarından mümkün olduğunca uzak tutulması tavsiye edilebilir.

Bu talimatın sebebi nedir?

• Memnun kaynağı ve kalitesi için kullanılan malzemeden bağımsız olarak membran kaynağı sınırlıdır. İş sürecinde deforme olur, kaçınılmaz olarak bir noktada yıkıma yol açar. Pompayı bakım için büyütmek, hatırladığımız gibi, şüpheli bir zevktir.
• Kum veya küçük bir çakıl taşı ile sıkıştırılmış bir bilyeli valf, solenoidin çok hızlı arızalanmasıyla birlikte boşta çalışan bir pompa çalışmasına neden olur.

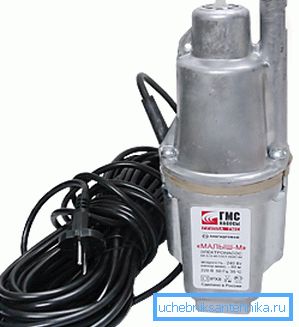

• Böyle bir ürünün baskısı ve performansı herhangi bir eleştirinin altında. Bu sınıfın tipik temsilcisi - yerli Malysh - ülke kuyuları ve sığ kuyularda birkaç yıl önce yaygın olarak kullanıldı; Şimdi tüm membran cihazları, aşağıdaki tipteki pompalar tarafından pratik olarak yerine geçer - santrifüj.

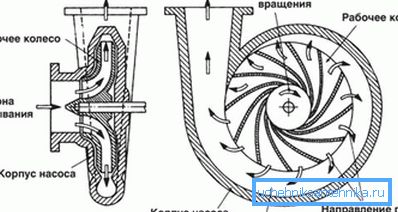

merkezkaç

Bu şemanın altında şu anda satılan cihazların çoğu çalışmaktadır. Yapısal olarak, girdaplara çok benzerler; bununla birlikte, pervane ve muhafaza arasındaki boşluk çok daha büyüktür, bu da tasarımı kirliliğe karşı daha az hassas kılar. Boyut olarak 2 milimetreye kadar olan partiküller ve metreküp başına 150 grama kadar olan süspansiyon miktarı problem yaratmaz.

Baskı ve performans nasıl sağlanır? Her şeyden önce, dalgıç pompaların kuyular ve kafa için ana teknik özelliklerinin, pervane ile muhafaza arasındaki boşluğun artmasıyla katastrofik olarak artması gerektiği açıkça görülüyor, öyle değil mi?

Sorun basit ve incelikle çözüldü. Motor milinde, her biri bir pervane ve bir difüzörden oluşan birkaç kademe ardışık olarak monte edilir. Her aşama basıncı 5 - 10 metre artırır; Sonuç olarak, çıkıştaki aşırı basınç 20 veya daha fazla atmosfer olabilir.

seçim

Yani, kuyu delinir, muhafaza kurulur. Biz mağazadayız ve önümüzdeki birkaç yıl içinde bizi suyla içebilecek ve ev ihtiyaçları için tasarlayacak bir cihaz satın alacağız. Ne zaman satın almak için bakmak için?

Baş basıncı

Nominal basınç gerekenden daha az olmamalıdır; Bununla birlikte, önemli bir fazlalığı da istenmemektedir: sonuç sadece aşırı enerji tüketimi değil, aynı zamanda esnek bağlantılar ile ilgili potansiyel problemler de olacaktır (yüksek çalışma basınçlarına karşı çok dayanıklı değildir).

İhtiyacı nasıl hesaplarsınız?

1. Pompanın derinliğini alın. Kuyu dibinden minimum mesafe yaklaşık bir metredir; Yeraltı su seviyesi dalgalanmalarını dikkate alarak, pompanın su yüzeyinden yaklaşık 5-10 metre düşürülmesi tavsiye edilir. Gövdenin boş ve su dolu parçalarının derinliği, bir kurşun ağırlık ipi ile kolayca ölçülür - ipin kuru ve ıslak kısmını ölçmek yeterlidir.
2. Ortaya çıkan değer 30 metre eklenir. Aşırı basınç, mikserin normal çalışması ve su besleme sistemindeki doldurma vanaları için gerekli basıncı yaratmalıdır.
3. Hesaplanmamış kayıpların sonucuna% 10 eklenir.

Böylece, 40 metre derinliğe batırılmış bir pompa için (40 + 30) * 1.1 = 77 metre nominal kafa istenir.

Lütfen dikkat: pratikte, sonuç onlarca metreye kadar yuvarlanır. Bizim durumumuzda, nominal basınç 80 m olan bir cihaz satın almaya değer.

verimlilik

İdeal olarak, ailenin pik su talebinden daha büyük olmalı, ancak akış hızını geçmemelidir. 4 kişilik bir aile için, dakikada yaklaşık 50 litre kapasiteli bir cihaz genellikle alınır; arka bahçenin sulama ihtiyacı bu değeri yaklaşık iki katına çıkarır.

Akış oranını (yaklaşık olarak) nasıl belirlenir?

1. Pompanın üstündeki su sütununun yüksekliğini belirleyin. Ölçme, bildiğimiz gibi, bir ip üzerinde platin olarak zor değildir.
2. Kuyuları tamamen dışarı pompalarız.
3. Su seviyesinin ne kadar sürede iyileşeceğini öğrenin. Bunu yapmak için küçük bir aralık ile periyodik ölçümler yaparız.

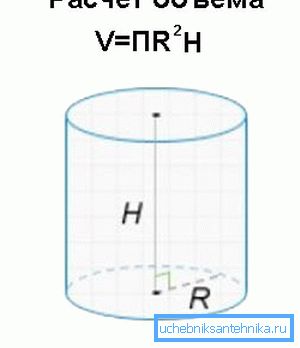

4. Pompalanan hacmimizi bölüyoruz ve daha sonra geçen zaman için kuyuya giriyoruz. Bilinen yükseklikteki su sütununun hacmini nasıl hesaplarsınız? Gövdenin yarıçapının karesi ve pi sayısı ile bu yüksekliğin ürününe eşittir. Böylece, 10 metre yüksekliğe ve 10 cm çapa sahip bir sütun 10 x (0.05 ^ 2x3.1415) = 0.0785 m3 veya 78.5 litre hacmine sahiptir.

çap

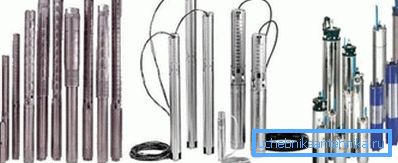

Çoğu durumda, 4 inçtir (yaklaşık 10 santimetre); Ancak, üreticilerin yelpazesinde 3 inç modeller var.

Not: Eşit performansta, daha küçük çaplı bir pompa genellikle daha pahalıdır. Motorun boyutları ne kadar küçük olursa, gerekli torku sağlaması da o kadar zorlaşır.

üretici

Kural olarak, ünlü üreticilerin ürünleri (Grundfos, Pedrolo, Wilo ve benzeri) daha uzun süre dayanır ve sahipleri için çok daha az sorun yaratır. Ekipman arızası durumunda, şirketler servis ağı geliştirdiler.

montaj

Su altındaki dalgıç pompanın asıl kurulumu şuna benzer:

1. Kuyu pompalanır, kum ve silt temizler. Tabii, eğer mümkünse.
2. Pompa kelepçesinin çıkışında su taşımak için plastik boru eklenmiştir. Ayrıca, cihaz anti-korozyon korumasına sahip çelik bir kablo üzerinde askıya alınmıştır.

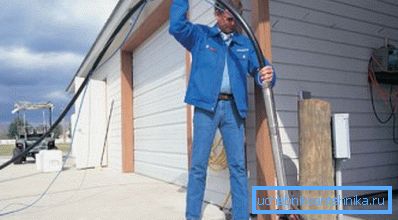

3. Daha sonra ünite kuyu deliğine indirilir. Geri çağırma: Alttaki mesafe bir metreden daha az olmamalıdır, aksi takdirde silt ve kum yakalama olasılığı yüksektir.

1. Kablo, uca güvenli bir şekilde sabitlenmiştir. Su ve kablo boruları eve konur.

Dikkat: boru yer dondurucu seviyesinin altına serilir.

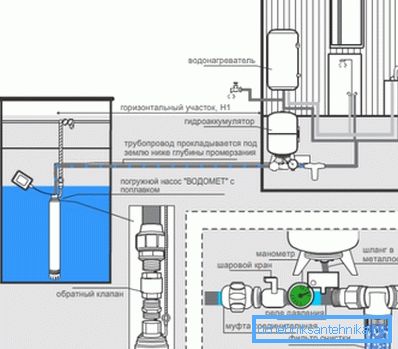

Bununla birlikte, su kaynağına bağlanırken, bazı nüansları dikkate almaya değer.

• Çek valf, pompanın tasarımında sağlanmamışsa, bundan sonra monte edilir. Motor durduğunda bir valf olmadan, su besleme sistemindeki su kuyuya akacaktır.
• Hidroakümülatörün kurulumu son derece arzu edilir. Su kullanımının doruklarını düzeltir; buna ek olarak, eğer mevcutsa, pompa hem elektrik hem de kaynak tasarrufu sağlayacak zamanın önemli bir kısmı için boşta duracaktır.
• Yüksek güçlü cihazlar, başlangıç ​​akımını kademeli olarak artıran bir marş gerektirir.

Sonuç

Seçim ve kurulumun okuyucuya ciddi zorluklar getirmeyeceğini umuyoruz. Bu makaledeki video ek yararlı bilgiler sağlayacaktır. İyi şanslar!
