Kuyular için halkaların boyutu - yükseklikten ve iki çaptan

02-03-2018

Su kaynağı

Tabii ki, ülkede bir kuyuya çeşitli şekillerde sahip olabilirsiniz. Ancak, endüstriyel olarak iyi yapılandırılmış betonarme halkalar bu kadar kolay erişilebilir hale geldiklerinde, bunların kullanılması gerektiğini öne sürmektedir. Yalnızca üreticiler tarafından hangi büyüklükte halkaların sunulduğunu ve bu parametrelerle daha sonraki eylemlerini koordine etmeyi öğrenmek için kalır.

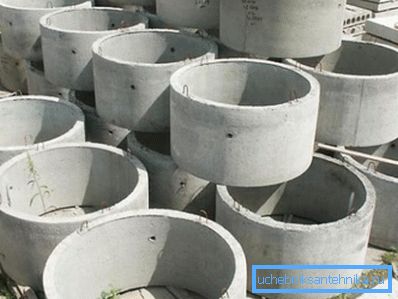

Kuyu halkalarının üretimi uzun süredir akıntıya maruz bırakılmıştır.

En önemli detayları

Kuyular için ZhB halkalarının boyutları, her şeyden önce, üç parametre içerir: yükseklik, dış ve iç çaplar

Sadece halkaların üretimi değil, aynı zamanda döşeme plakaları da GOST 8020-90'da tanımlanan standartlara tabidir. Her şeyden önce, bu ürünlerin üretimi için kullanılan çimento markası düzenlenir - M200'den M500'e kadar ve daha az değil.

Konuya küçük bir giriş

Ayrıca, oldukça geniş bir imal edilmiş ürünün tanıtımı için kabul edilen aşağıdaki sözleşmeler tanımlanmıştır:

KS - Duvar - dar ağızlar ve kuyulardaki çalışma odaları için;
KO - Destek;

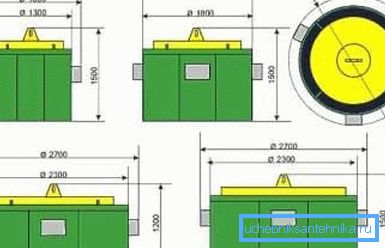

Standartlar elbette her ölçekteki halkaların üretimine tabidir.

KVG - Su ve Gaz için - sadece su sağlama sistemlerinde değil, aynı zamanda gaz boru hattı şebekelerinde de çalışma odaları olarak kullanılması önerilir;
KFK - Fecal Chambers için - bunlar doğrudan kanalizasyon için;
KLK - Fırtına Kanalizasyonuna yönelik drenler de buraya aittir.
PD veya PN - Alt Tabaklar ”- artık su kuyuları için uygun değildir;
PC veya PP - Levhalar - tüm aralığa ek olarak.

Standartlar ayrıca her bir halkanın özelliklerini tanımlayan kuralları içerir.

Böylece, KS-10-9 atama aşağıdakileri tanımlar:

önerilen duvar varyantının çapı 100 cm'dir;
yükseklik - 90 cm.

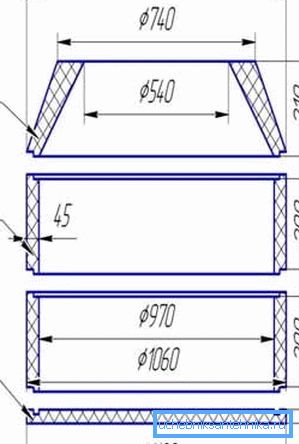

Talimat, şekle bakılmaksızın tüm boyutların sıkı bir devamlılığa uymasını gerektirir.

Parametrelerin yayılması oldukça büyüktür:

çaplar - 70 ila 200 cm;
yükseklik - 10 ila 90 cm;
ağırlık olarak, bu şekilde - sıradan bir montaj montaj için uygun olduğunda veya katı bir vinç gerekli olduğunda, 43 ila 1470 kg.

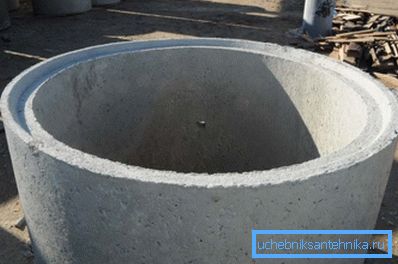

Fotoğraf daha gelişmiş bir tasarıma sahip, bunu tavsiye ediyoruz ve bir kuyu oluşturmayı tercih ediyoruz

İyi tavsiye! Tüm dikey yapının inşasında daha fazla konfor istiyorsanız ve demir ve beton ürünlerin ağırlığından memnun değilseniz, kuyuların plastik seçeneklerine dikkat etmenizi öneririz. Kuvvetleri ve güvenilirlikleri açısından, bunlar hiçbir şekilde betonarme kalitesinden daha düşük değildir, ancak daha az ağırlık ve daha ucuzdurlar.

Ürün yelpazesi sadece halkalarda bitmez - burada ayrıca kapaklar farklı şekillerde, burada ve altta

Ana şey hakkında detaylar

Kuyuların yapımında kullanılan tüm olası parçalar arasında, halkalar çok önemlidir, bu nedenle konuşma, her şeyden önce, onlar hakkında.

boyutlar

Daha kolay ürünlerden daha zor olanlara boyutları veriyoruz:

CS-7-1:

yükseklik (mm) - 100;
duvar kalınlığı (mm) - 80;
iç çap (mm) - 70;
ağırlık (kg) - 46;
fiyatı (rub) - 339;

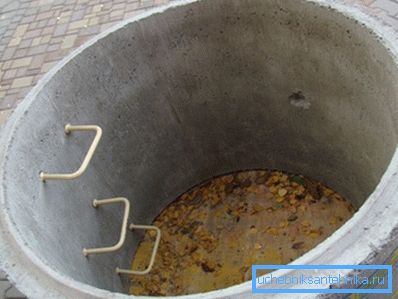

Kuyular için halkaların üretimi daha da ileri gider ve boru hattının temini için bir iç merdiven ve bir delik sağlar.

KS-7-1,5: 150/80/700/68/379;
KS-7-3: 350/80/700/140/589;
KS-7-5: 500/80/700/230/897;
KS-7-6: 600/100/700/250/910;
KS-7-9: 900/80/700/410/1287;
KS-7-10: 1000/80/700/457/1495;
KS-10-5: 500/80/1000/320/1259;
KS-10-6: 600/80/1000/340/1279;
KS-10-9: 900/80/1000/640/1769;
KS-12-10: 1000/80/1200/1050/2730;

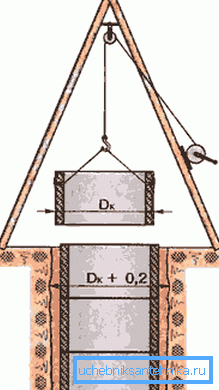

Böylesine basit bir cihaz tüm işi yapmanıza ve kendiniz yapmanıza izin verecek, nişin kendisinin 20 cm'den daha az olmamasına dikkat edin.

KS-15-6: 600/90/1500/900/2340;
KS-15-9: 900/90/1500/1350/3059;
KS-20-6: 600/100/2000/1550/3835;
KS-20-9: 900/100/2000/2300/4745;
Ko-6 7: 120/580 / 600/369.

Bazı notlar

Tüm verilen bir karmakarışıklık, bir miktar açıklama gerektirir:

İlk olarak, belirtilen fiyat belirleyicidir ve farklı bölgelerde% 20-30 oranında değişebilir.;
İkincisi, mümkün olan maksimum ürün yüksekliği - 900 mm / 90 cm;
Üçüncü olarak, banliyö bölgelerinde kuyular inşa ederken çok uygun olan asgari yükseklik 100 mm veya sadece 10 cm'dir. - her zaman kazıklı kuyu üzerine sığacak şekilde farklı yükseklikteki halkaları toplayabilirsiniz; Buradaki ana şey, hem dış hem de iç çaptaki hatalarla karıştırılmamalıdır.
Dördüncüsü, son sözler üzerine, su kuyusu inşa ederken, 80 mm kalınlığında ve 700 mm iç çaplı halkaların çok küçük çaplı olmasalar bile en yaygın olduğu sonucuna vardık., ve böylece, 1200 veya 1500 bir çap seçmelisiniz, ancak aynı zamanda girintinin yüksekliğini ayarlamalısınız.

İyi tavsiye! Fiyat listelerine bakarken, sadece kuyu için halkaların çapına değil, fiyatlara da dikkat edin. Ve en önemlisi, fiyatın KDV'yi içerip içermediğini ve ürünün kurulum alanına teslim edilip edilmediğini - bu tür ağırlıklar için gerekli olduğunu belirtiniz. Önerilen tabloda, bu miktarların her ikisi de son fiyatta zaten yer almaktadır.

Kuyu halkalarının doğru boyutu, işi büyük ölçüde basitleştirebilir ve hızlandırabilir.

bulgular

Kuyu halkalarının çapı ve yüksekliği - bu ürünleri seçtiğiniz ilk göstergeler. Kazı çalışmalarına başlamadan önce, kullanılacak halkaların büyüklüğüne uygun olarak, geleceğe yönelik gereksinimleri belirlediğinizden emin olun.

Bu bağlamda, akiferinizin derinliğine ve kalınlığına özellikle dikkat ederek, bu verileri seçilen yükseklikle hizalayın. Bu makaledeki ek videoya göz atın, önerilen rakamlara daha doğru bir şekilde gitmenize yardımcı olacaktır.
