Kuyular için matkaplar kendiniz yapın: özellikler ve üretim

Eğer yabancıların işi için ödemek istemiyorsanız ve kendi ellerinizle iyi bir şey inşa etmek istiyorsanız, o zaman bir araca ihtiyacınız olacaktır. Sondaj için, öncelikle, sadece bir kez çalışmak zorunda kaldıklarında, her zaman satın alınabilecekleri uygun olmayan borakslara ihtiyacımız var.

Doğaçlama araçlardan kuyular için ev yapımı matkapların nasıl yapıldığını anlatacağız.

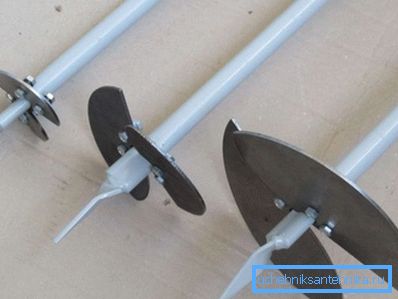

Ev yapımı boraks

vida

Vida veya vida ucu çok basit bir yapıdır: eksen etrafında bir spiral şeklinde bükülmüş ve sıkıca kaynaklanmış bir çelik şerittir. Bir eksen olarak, takımı döndürmek için bir döndürme veya tutamağa sahip bir tutamağa tutturulmuş metal bir boru veya çubuk kullanın..

Spirali döndürürken zemini kazmaya ve bıçak prensibiyle bıçakla kaldırmaya başlar. Merminin sonunda kolaylık ve verimliliği arttıran keskin bir uç vardır. (Ayrıca kendi elinizle bir kuyu nasıl donatılacağı makalesine bakın.)

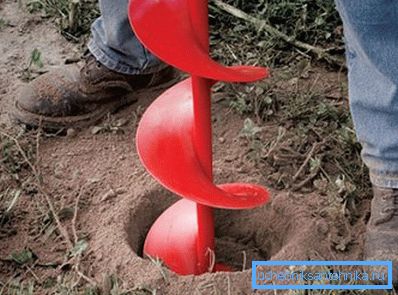

Klasik versiyonun üretimi için, spiralin yapıldığı çeliği sertleştirmek için özel ekipmana, makinelere ve fırınlara ihtiyacınız olacaktır. Belli sebeplerden dolayı böyle bir aracı kendiniz yapmak başarılı olmaz.

Bununla birlikte, bu koşulları atlatmanın ve hala vidayı kendinizin yapmanın bir yolu var:

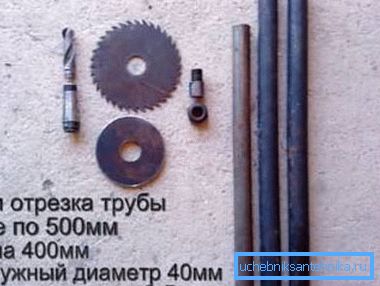

1. 40 mm çapa ve 3,5 mm et kalınlığına sahip üç adet çelik boru kesiniz. Bir segmentin uzunluğu - 40 cm, diğer ikisi - 50 cm;

1. Yarım metre uzunluğundaki bir boruyu alıyoruz ve bir kızak çekiç yardımıyla ovalden birini yapıyoruz;

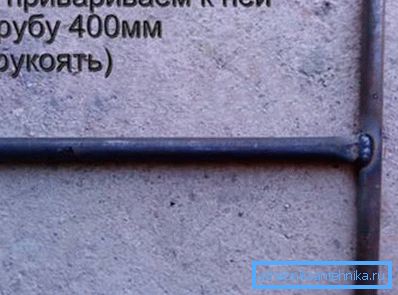

1. Oval uç ile bu boruyu, T şeklinde bir tutamağa sahip olan tam ortada 40 cm'lik bir kesite kaynak yaparız;

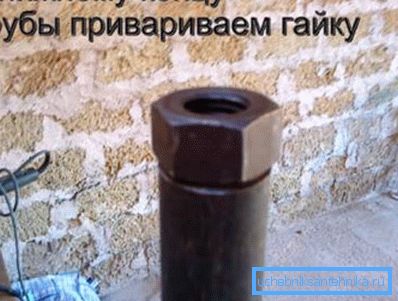

1. Kolun alt ucuna sap ile, M20 somununu kaynaklayınız;

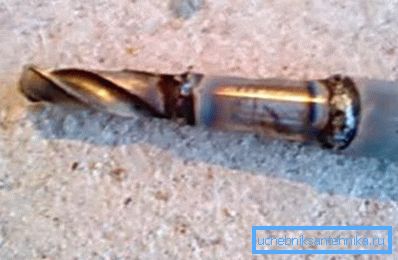

1. Başka bir yarım metre segment alıyoruz ve ucuna bir uç uca sahip koni şeklindeki bir ucu kaynaklıyoruz, matkap ucunu metalin üzerine ucuna 2 cm'lik bir çapa kaynak yaptık;

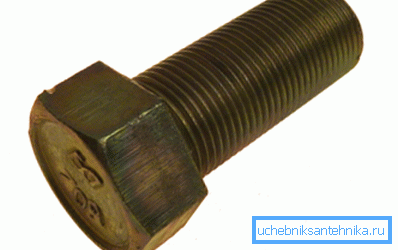

1. Bu boru kaynak M20 cıvatasının diğer ucuna. Yapının tüm parçalarının eş eksenli düzenini tutmaya çalışıyoruz;

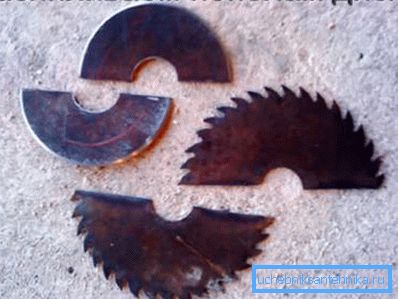

1. Bir daire testere için iki adet disk aldık, biri 10 cm çapında, diğeri ise 15 cm ve çelik kesmek için bir disk ile bir açı öğütücüsüyle onları ikiye böldü;

1. Ucu ucundan bir matkapla 20 cm mesafede, daha küçük çaptaki yarılar, birbirine karşı 20 derecelik bir açıda boruya kaynaklanır. Sonuç olarak, yarılar arasında 40 derecelik bir açı olacak;
2. 15 santimetre yukarı çekiliyoruz ve bu seviyede daha büyük çaplı yarısı aynı şekilde kaynaklıyoruz;

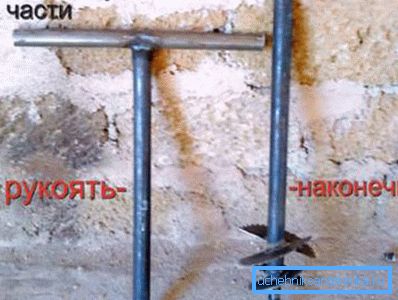

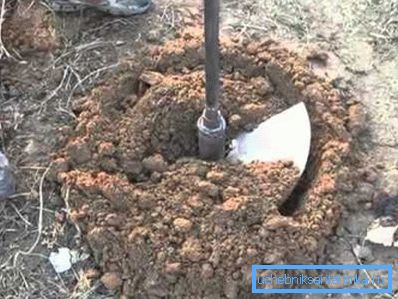

1. Parçayı saplı çalışma parçasına matkapla tutturup test delme işlemini gerçekleştiriyoruz. Her şey biterse ve matkap eğilmezse, kırılmaz ve delinmezse, üretim başarılı kabul edilebilir. Ürünü boya ile açmaya devam ediyor.

Şok Matkap

Perküsyon-kablo yöntemi ile kuyuların manuel olarak delinmesi için matkaplar, kuyuya düştüğünde, toprağı ele geçirip yukarı kaldırmak için bir çekvalf ile boru kesitleridir. Uyku, cins valvine izin vermez. (Ayrıca bir kuyu nasıl temizlenir makaleye bakın: işin nüansları.)

Bir fabrika ürününün fiyatı, tek kullanım için satın alınacak kadar yüksektir.

Bu nedenle, bir yumurta sarısı bağımsız üretimi için bir talimat hazırladık:

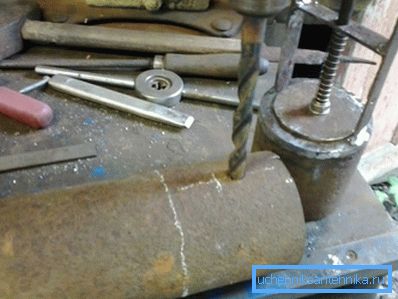

1. 7 cm iç çapa sahip 0,6 m uzunluğunda bir boru parçası aldık, duvar kalınlığı 3,5 - 5 mm. Borunun kenarında her biri 1 cm çapında iki delik açıyoruz.

1. Deliklere bir parça çelik çubuk yerleştirin ve kaynak yapın. Bir kablonun sabitlenmesi için montaj kolu söner.
2. Öte yandan, aynı deliklerden iki tane delip, sadece borunun eksenine göre onları gövdesine göre 15 mm kadar kaydırıyoruz;

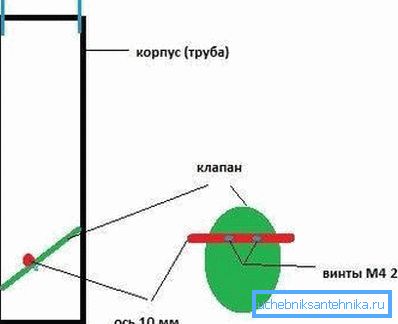

3. 8–9 mm çapa ve 9–9,5 cm uzunluğa sahip bir çelik çubuk parçası alıyoruz, içinde her iki ucundan da 20 mm mesafede delikler açıyoruz;

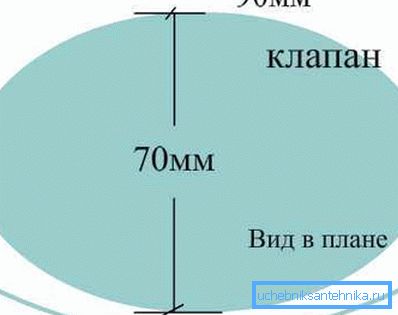

1. 1 mm kalınlığında bir çelik sac parçasından elips kesildi. Şeklin küçük çapı 70 mm, daha büyük - 90 mm'dir. Elips üzerinde, önceki paragraftan çubuğa takılacak şekilde delikler açın. Bağlantı noktasından elipsin merkezine kadar olan mesafe 20 mm'dir, çubuğu şeklin daha büyük olan çapına dik olarak yerleştiririz, fakat kanadı ona tutturmaz;

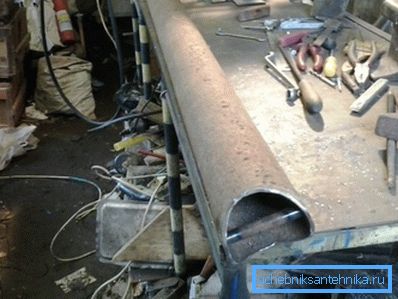

1. Çubuğu, merminin ekseninden kaymış deliklere yerleştirin ve çıkıntı yapan uçları geriye doğru döndürün ya da üzerlerinde bulunan somunları çevirin. Bundan sonra, bir elipsi cıvata ve somunlarla çubuğa sabitleriz - bir kontrol vanası alırız;

1. Borunun gövdesi boyunca, aletin kolay temizlenebilmesi için dikey bir yuva oluşturuyoruz. Sadece delik açabilirsiniz. (Kuyu filtresinin makalelerine de bakınız.)

Dikkat edin! Valfin ekseninin eksantrik olması nedeniyle, farklı uzunlukta iki bıçak ortaya çıkar. Valfe basınç uygulandığında, daha uzun olan bıçak daha fazla kaldıracaktır. Bu prensibe göre, valf uzun bıçağın yukarı doğru bakacağı şekilde konumlandırılmıştır, bu nedenle aşağıdan gelen basınçta açılır, yukarıdan gelen basınçta kapanır.

Sonuç

Delme için ev yapımı araçlar yapmak normal bir adam için oldukça zorlu bir iştir. Sizin için mutlaka başarılı bir kılavuz hazırladık. Sonuç olarak, bu makaledeki videoyu daha görsel bir izlenim için görüntülemeyi öneriyoruz.
