Kuyular için santrifüj pompalar: buluşun geçmişi ve modern

Banliyö konutunuzu otonom su temini ile nasıl sağlayacağınız sorusu bugün birçok ev sahibi için geçerlidir. Kimse kuyulardan kovalarda su taşımak istemiyor. Boyunduruğu yalnızca çizimlerde veya müzelerde görülebilir.

Kovalar, boru sistemi içine kendi başlarına su pompalayan pompalarla değiştirildi. Ana şey, bir kaldırma mekanizması ile kuyu donatırken doğru seçim yapmaktır.

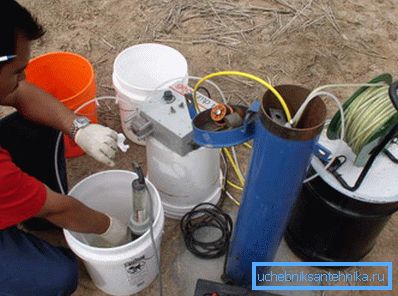

Kuyulardan suyun kesintisiz olarak yükselmesini sağlamak için doğru pompalama ekipmanını seçmek çok önemlidir.

Pompa çeşitleri

Suyu kuyulardan kaldırmak için kullanılan pompalar, kurulum yerlerine göre ikiye ayrılır.

Bunlar şunlar olabilir:

  1. yüzey, Muhafaza kuyu yakınında veya bir şamandıra yardımıyla su yüzeyinde kalır ve kuyu derinliğinden su pompalar;
  2. batık, Ünitenin kendisi bir derinlikte olduğunda ve hortumlardan suya yüzeye ulaştığında.

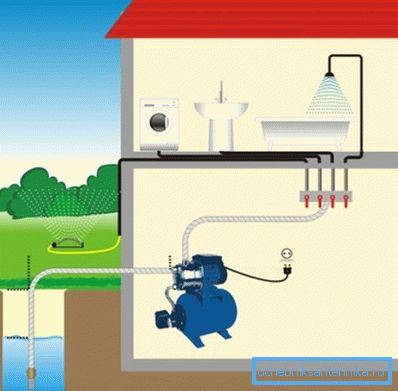

Yüzey kendinden emişli cihazlar su temini sürecini basitleştirebilir, ancak bunların su emme derinliği ile sınırlıdır.

Bu birimlerin günlük yaşam türlerinde en yaygın olanları yüzey cihazlarıdır.

Oldukça yaygın olarak kullanılırlar:

  1. kuyulardan içme suyu yükseltmek için;
  2. bir kuyudan içme suyu yükseltmek için;
  3. su basmış bodrumlardan su pompalamak için;
  4. rezervuarlardan pompalanan sulama suyu için.

Bu mekanizmaların dezavantajı, 8 metreden fazla olmayan bir derinlikten su alabilmeleridir. Buna göre, bunları derin kuyuya içme suyuyla uygulamak işe yaramayacaktır.

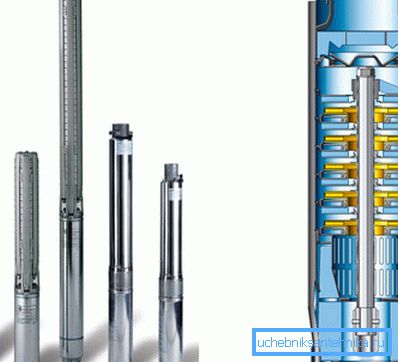

Delikli santrifüj pompa çok kademeli tip.

Kuyudan su pompalamak için uygun dalgıç pompalama ekipmanı, suyu önemli bir derinlikten pompalayabilir. Dalgıç üniteleri sallanan su mekanizması ile ayırt edilir.

Bunlar üç tipte:

  1. vorteks, bir vorteks akışının oluşması nedeniyle suyun pompalanmasının meydana geldiği, kısa bıçaklı bir düz disk şeklinde bir pervaneye sahip oldukları;
  2. santrifüj, pompalama, üzerinde bulunan pervane kanatlarına sahip bir mil oluşturan santrifüj kuvvetine bağlıdır;
  3. Ana yapısal detay olan, membranın farklı taraflarındaki sonuçtaki basınç farkı nedeniyle pompalamanın oluştuğu titreşim.

Gerekli birim tipinin seçimi aşağıdaki parametreler temelinde gerçekleştirilir:

  1. Kuyucuktaki toplam derinlik ve su seviyesi;
  2. toplam su talebi;
  3. Hizalamadaki tahmini su basıncının gerçek göstergeleri;
  4. sütun aralığının çapı.

Günümüzde en yaygın olanları, kuyulardan su çıkarmak için dalgıç tip pompaların santrifüjlü modelleridir. Yeterli performans sağlarlar ve hatta kum katkılı su ile çalışabilirler.

Merkezkaç kuvveti uygulaması

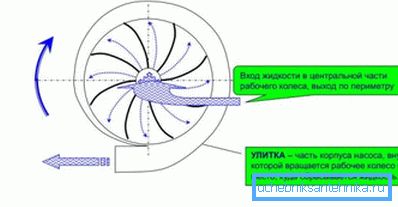

Santrifüj pompaların çalışma prensibi.

Suyun kaldırılması için merkezkaç kuvveti kullanımına dayanan pompalar, günümüzde yaygın olarak kullanılmaktadır. Kuyuya bağlı olan özel bir tekerleğin dönüşü vasıtasıyla kuyu suyu pompalamak için santrifüjlü dalgıç pompa.

Biraz tarih

İlk santrifüj pompası, LeDmur'un icadı.

Suyu kaldırmak için ilk santrifüj kuvvetini kimin icat ettiğini belirlemek artık çok zor. Leonardo da Vinci tarafından yapılan ünlü çizimler var. Onlara göre, ilk önce dönen bir kanalda santrifüj kuvvetinin kullanılmasıyla suyu pompalamayı öneren kişi olduğunu varsaymak mümkündür.

Uygulamada, bilinen ilk cihaz 1732'de test edildi. LeDemur tarafından geliştirildi.

Bu pompanın özü şöyledir:

  1. bir şaft ile bir bağlantı çubuğuna sıkı bir şekilde bağlanmış dikey şafta bir boru eklenmiştir;
  2. borunun alt ucu suya daldırılmıştır;
  3. Mil dönmeye başladı, boru da döndü;
  4. santrifüj kuvvetleri borudaki suyun hareketine neden oldu.

Ancak santrifüj pompaları sadece 19. yüzyılın sonlarından beri yaygınlaşmıştır. Şu anda, termal ve daha sonra elektrik motorları ortaya çıktı ki bu da derin kuyular için çok aşamalı üniteler oluşturmayı mümkün kıldı.

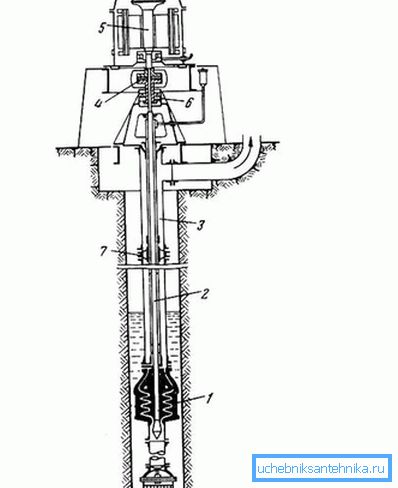

V.A.'nın icadı prensibi Pushechnikova.

Rus mühendis V.A. Pushechnikov, 250 m derinliğe kadar olan kuyular için merkezkaç kuvveti uygulamasına dayanan çok kademeli bir pompa geliştirdi.

Cihazın prensibi şöyle tanımlanabilir:

  1. elastik kuplaj, tahrik milinin elektrik motoruna bağlanması görevi görür;
  2. yağ banyosu doğrudan kuplajın altındadır;
  3. eksenel yükü alan banyoya bir bilyeli yatak yerleştirilir;
  4. yağlama yağı, destek çerçevesinden asılan bir boru dizisi vasıtasıyla sağlanır;
  5. sütun ve tahrik mili, çapraz şekilli desteklere yerleştirilmiş olan yataklarda desteklenir;
  6. boru bağlantıları arasında braketler monte edilmiştir;
  7. Destek çerçevesinin içinde bir doldurma kutusu vardır, altında enjeksiyon boruları için bir dal borusu vardır;
  8. Pompanın emme tertibatı emme borusuna bağlıdır, boruda bir güvenlik ağı vardır.

Bu tasarım, pompanın çok geniş olmayan bir çapa yerleştirilmesini kolaylaştırır. Bu tasarımın ilk pompası 1899'un sonunda üretildi. Ve Mytishchi'de bir pompa istasyonuna kuruldu.

Testler başarılı oldu, kısa bir süre sonra, bu pompa istasyonuna da monte edilen 19 adet miktarındaki bu tür santrifüj pompaları üretildi.

Dalgıç pompaları merkezkaç kuvveti kullanılarak çalışır.

Farklı ülkelerdeki 24 tesise sipariş verilebilmesine rağmen, bu siparişin sadece Paris'te Farko fabrikasında üretilmesi için bu siparişi yerine getirebilmeleri ilginçtir. Teknik literatürde, bu pompanın adı, "pompa Farka" olarak değil, tasarımcı adıyla bulunabilir. (Ayrıca bkz. Bir Kuyu için Hangi Pompanın Daha İyi Olduğu makalesi: Seçim Parametreleri.)

Modern modellerin çalışma prensibi

Downhole santrifüj pompasının şeması.

Bir kuyu için bir santrifüj pompanın nasıl seçileceğine karar verirken, modellerin farklı olduğu temel parametreleri anlamak gerekir.

Bir kuyu için çeşitli santrifüj pompaları aşağıdaki gibi sınıflandırılabilir:

  1. mevcut tekerleğin sayısına göre, eğer bir tekerlek varsa, o zaman cihazlar tek aşamalı, daha fazla ise, çok kademelidir;
  2. Düşük veya ortalama basınçtan yüksek değerlere kadar bir basınçta;
  3. su kaynağı yoluyla, tek yönlü veya iki taraflı;
  4. Spiralden spiral kanalına sıvıyı boşaltmak için kullanılan yöntem spiral ve türbin olabilir;
  5. Hız, düşük hız, normal, yüksek hızda.

Önemli. Çok aşamalı modellerin fiyatının, tek aşamalı modellerden daha pahalı olmasına rağmen, bunların birçoğu bunları kurmayı tercih ediyor. Gerçek şu ki, bu tür modeller daha büyük bir güvenlik payına sahiptir ve çeşitli mekanik düzensizliklerin suyundaki içerik nedeniyle bozulmazlar.

Bu mekanizmaların çalışma prensibi şöyledir:

  1. pervanenin hızlı dönüşü nedeniyle bol su akışı sağlanır;
  2. santrifüj kuvveti, tekerlek merkezlerinden uzak yerlere su çekerek hareket eder;
  3. içindeki basınç artar, akışkanı boru hattına bırakır;
  4. pervanenin merkezindeki basınç buna göre azalır;
  5. Su emiş borusu boyunca geri akar.
Fotoğraf, modern derin kuyu santrifüj pompalarının görünümünü göstermektedir.

Derin kuyu pompası bir silindire benziyor. Bu, onu oldukça dar kuyularda yerleştirmenize izin verir. Yapının uzunluğu 0,5 ila 2,5 metre arasında olabilir ve çap yaklaşık 10 cm'dir. Mütevazı boyutlarına rağmen, kuyular için bu cihazlar mükemmel performans ile karakterize edilir.

Önemli. Çalışma sırasında pompanın kuyu deliğinin duvarlarına temas etmediğinden emin olmalısınız. Valfin çapı çok küçükse, ünitesini vücuduna bir lastik halka koyarak korumak gerekir.

Kuyudaki santrifüjlü pompanın montajı, uzmanlar tarafından gerçekleştirilmektedir, zira sudan kuyudan endişe duymadan uzun bir süre kullanmak istiyorsanız, her şeyi doğru yapmak çok önemlidir.

Ünite kuyuya derinlikle indirilir, daha önceden bir emniyet kablosu ile kuyuya veya kuyuya sabitlenir. Elektrik kablosu, pompaya bağlanır ve ayrıca uçtaki özel bir delikten geçirilir.

Pompa, bir pirinç bağlantı parçasıyla boruya bağlanmalıdır. Bu borunun ikinci ucu, kapaktaki çıkışa bağlanır.

Kurulum işinde tecrübeniz varsa, santrifüj pompayı kuyuya bağlamak için kendiniz yapabilirsiniz. Asıl önemli olan, belirli bir modelin talimatlarını açıklayan tüm gerekliliklere uymaktır.

Önemli. Donanımı bir kuyuya 80 metreden daha büyük bir derinliğe kurarken, 16 atmosferik bir basınca dayanabilecek bir boru kullanılır. Daha küçük bir montaj derinliği ile 12,5 atmosferde bir boru kullanmak yeterlidir.

Özeti

Düzgün seçilmiş pompa ekipmanı, su kaynağı sisteminin kesintisiz bir şekilde çalışmasını sağlayacaktır. Bu makalede sunulan videoda, bu konu hakkında ek bilgi bulacaksınız.
