Kuyuların sondajı için ekipman - elle tutulan cihazlardan

Akiferlerin derinliği 3-4 metreden 100 veya daha fazladır. Bu nedenle, sondaj için bir takım araçlar: manuelden bir paletli veya tekerlek yatağına otomatik. Seçim, su yatağının beklenen derinliğine bağlı olarak size bağlıdır.

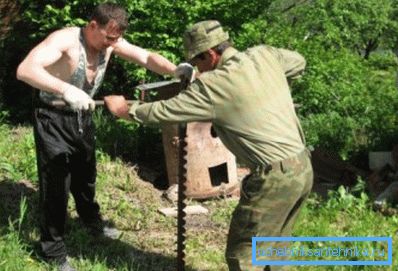

Bu iki uçta bir tane denk gelecek. Ekipman manuel ise, talimat gerekli olmayacaktır, her şey açıktır. Sondaj teçhizatının tekerlekler üzerinde olması halinde, talimat her halükarda işe yaramayacaktır - tüm çalışmalar sadece geniş deneyime sahip profesyoneller tarafından yapılmalıdır.

Tüm durumlar için geniş bir teklif yelpazesi

Ama önce bu zor taş kırma sürecinin seyrine karar vermelisiniz.

Yeraltında istenilen derinliğe ulaşmak için iki yöntem vardır:

• tartışılacak mekanik, ve
• termal veya daha çok patlayıcı.

Buna karşılık, mekanik delme yöntemi şu şekilde ayrılır:

• perküsyon,
• dönme, ve
• Bir araya getirildiğinde, perforatörler olarak adlandırılan özel cihazlar, ek cihazlar ile birlikte, hem darbeler hem de sondajda kaya üzerindeki her iki darbe yöntemini kullanarak hedeflerine ulaşır.

Alet çeşitleri

Kuyular oluşturmak için mekanik tipteki tüm araçlar üç büyük gruba ayrılabilir:

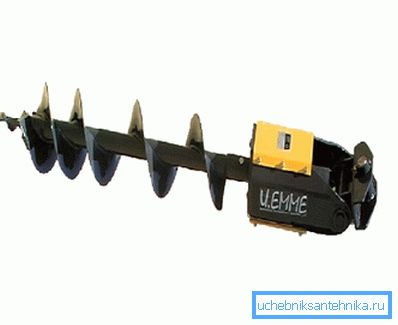

• hydrodrill - ekskavatörler ve yükleme mekanizmaları üzerine monte edilebilir. Alet, bir hidrolik rotor ve burgu içerir. Hidrolik matkapların avantajları arasında küçük fiyat ve oldukça geniş bir alan vardır - kuyulardan kazıkların kurulumuna kadar. Hidrolik matkaplar dikey dönüş mekanizmasının dikkatli bir şekilde izlenmesini gerektirir.
• Pnömatik çekiç - Bu tip radyal pistonlu hidrolik döndürücü, titreşim sönümleyici ve kompresörden oluşur. Çoğu zaman donmuş, kil ve kayalık topraklarda kullanılırlar. Kılavuz direklerle 5 metreden fazla derinlikte sondaj yapılır.

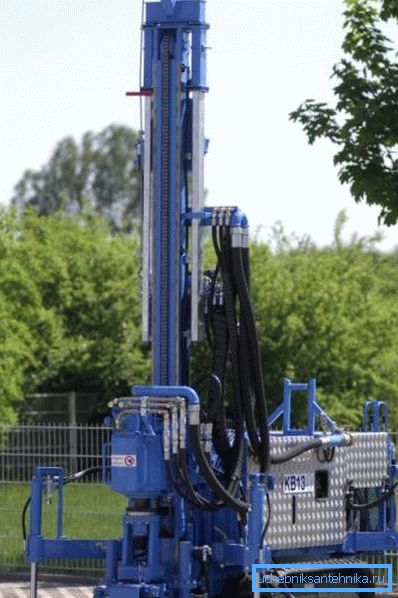

• Sondaj kulesi - Tip genellikle kendi masrafıyla tam teşekküllü ve oldukça boyutlu bir mekanizmadır, kurulumların tüm bileşimi kullanım koşullarına bağlı olarak değişebilir.

Temel parametreler

Delme aletlerini değerlendirmek için kullanılan ana parametreler aşağıdaki gibidir:

• yük kapasitesi;
• Maksimum delme derinliği;
• torku;
• Bir çeşit sürücü.

Genel şema ve örnekler

İlk olarak, teçhizatın genel şemasını analiz ediyoruz - tüm unsurları tasarımda ve diğerlerinde bulunabilir.

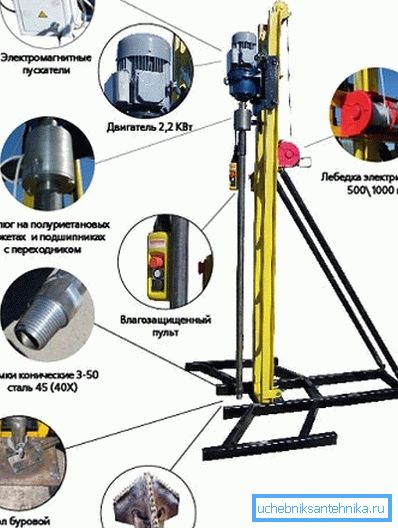

Genel şema

Sondaj kuyusu için kurulum şunları içerir:

• A - aşırı yükü ve otomatik kapanmayı kontrol etme özelliğine sahip elektromanyetik başlatıcılar;
• B - motorda, gösterilen gerçek modelin 2.2 kW motoru var;
• C - poliüretan manşonlarda ve adaptörlü rulmanlarda dönebilir;
• D - 500 veya 1000 kg için bir yardımcı cihaz olarak elektrikli vinç;
• E - kontrol paneli, çalışma koşullarını dikkate alarak, daima suya maruz kalmaktan korunur;
• F - konik kilitleme çelik kilitleri;
• G - delme masası;
• H, yol üzerinde karşılaşılan cinsin karmaşıklığına bakılmaksızın işlevini yerine getirebilen bir all-passage delicidir.

Hidrolik matkap modeli

Model GIDROBUR-G1 olarak adlandırılmıştır. 11 kW gücünde bir motor, 100 metreye varan bir derinlik ve 100-250 mm - 30 metrelik bir çapa sahip olan 10 derecelik kayaçların üstesinden gelebilir. Bu parametreler 560 Nm'lik bir sınırlayıcı tork ve 180 rpm'lik bir dönme hızı ile sağlanır. (Ayrıca, niteliksel ve hızlı bir şekilde nasıl donatılacağı makalesine bakın.)

Ayrıca, aracın teslimat kapsamı şunları içerir:

• yüksek hızlı hidrolik motor;
• hidrolik distribütörü;
• azaltma düzenleyici.

Yumuşak ve orta ırklar için model

AKVABUR-B2 modeli, olası sert tabakalara sahip yumuşak, orta mukavemetli kayalar içindir. Burada motor zaten çok daha zayıf - bir torsiyon momenti sağlayan 6 kW - 580 Nm.

Modelin dezavantajı az bir çabayla - sadece 150 kg. Bu, kızarma ile sondajın derinliğinin 70 metredir (burgu, biraz - sadece 15) olması durumunda bir sorun olabilir. Bu model gerçekten taşınabilir olarak adlandırılabilir - sadece 160 kg ağırlığındadır.

Ürün paketi, dakikada 1500 devirde 2.2 kW'lık bir elektrik motorunun yanı sıra 1000 kg'lık bir manuel vinç içerir.

Tekerlekli model

AKVABUR-B7-CAR modeli, ilk modelin bir analogudur - GIDROBUR-G1, fakat bir UAZ otomobilinin platformuna yerleştirilmiştir.

Bu hizmet standart pakete ek olarak dahil edilmesine izin verdi:

• yüksek tork sağlayan hidrolik motor;
• hidrolik distribütörü;
• eksenel yük düzenleyici;
• hız kontrolü;

• yüksek basınçlı hortumlar;
• aşırı gerilim ve geri besleme koruma valfi.

İyi tavsiye! Sondaj ekipmanı seçimi ve kullanımı, tabii ki, rezervuar 2 metrede bulunmuyorsa, oldukça karmaşık bir prosedürdür. Sadece profesyonellere başvurmanızı tavsiye ederiz. Üstelik, 60 bin ruble (model AKVABUR - B 2) 200 bin tona (UAZ modeline) sahip bu ekipmanı satın almak oldukça pahalı ve tamamen mantıksız.

bulgular

Her türlü teklifleri sondaj için ekipman pazarında çok büyük miktarda. Sonunda, bir sondaj kulesi satın almak kendi başına bir son değildir - asıl şey suya sahip olmaktır. Bu nedenle, tüm sürece daha geniş bir yaklaşımla yaklaşın - bölgenizdeki su durumuyla ilgili analizinizi komşularla görüşerek başlayın ve ardından gerekli ekipmanların tedariki de dahil olmak üzere tüm diğer faaliyetlere yardımcı olacak bir uzmanı davet edin.

Bu makaledeki ek videoyu izlediğinizden emin olun, aynı zamanda sitedeki su sorununu çözmek için doğru yolu belirlemenizi sağlayabilirsiniz.
