Özel bir evde sıhhi tesisat yapıyoruz

Depolama tankı olan veya olmayan özel bir evde su tesisatı yapmaya karar verirseniz, bu amaç için kuyu veya kuyu (artezyen veya kum) kullanma olanağına sahip olursunuz. Bu gibi durumlarda su pompalamak için yüzey (hidroforlar) ve dalgıç (derin) pompalar kullanılır, ancak ikinci seçenek teknik parametreler açısından daha avantajlıdır.

Bu nedenle, dalgıç pompanın montajı ve polipropilen boruların döşenmesi ile ilgileneceğiz ve ek olarak, size bu makaledeki videoyu göstereceğiz.

Özerk su kaynağı

Öneri. Dalgıç pompalar titreşimli ve santrifüjlüdür, ancak özel bir evde su temin sistemi santrifüj ünitesiyle daha iyi olacaktır. Gerçek şu ki, titreşim pompaları daha ucuzdur, ancak teknik özellikleri de daha düşüktür. Buna ek olarak, titreşimli su girişi iyi şişmeye neden olur, bu da akış hızında bir azalmaya yol açar.

İyi akış hızı

• Su kaynağınızın (iyi ya da iyi) çiftliğin ihtiyaçları için yeterli olacağını bilmeniz için, m cinsinden ölçülen akış hızını belirlemeniz gerekir.³/ sn, m³/ dk, m³/ saat ve m³/ gün. Yani, kaynağın su girişinde ne kadar hızlı doldurulacağını belirlemelisiniz.
• Bunun için, kuyudan tüm kuyuyu dışarı pompalamak (kuyu) ve üzerinde harcanan zamanı ölçmek gerekir (pompayı bu amaçlar için kullanmak iyidir).. Şimdi pompalanan suyun hacmini hesaplayın - bu uzun bir şerit metre veya kablo kullanılarak yapılabilir - statik seviyeden dünya yüzeyine olan mesafeyi ve yüzeyden tabana olan mesafeyi ölçün - aralarındaki fark su sütununun yüksekliği olacaktır.
• Statik seviyeye ek olarak, statik seviyeyi belirlemeniz gerekir - su girişi yapıldığında, statik seviyenin düştüğü ve son olarak tek bir yere yerleştirildiği zaman belirlenir - bu dinamik seviye olacaktır (farklı güçteki pompalar için, bu rakam farklılık gösterecektir).
• Borç aşağıdaki formüle göre belirlenir: Dt = V / (H_gürültü-'H_Stat) * H_w. Burada Dt, m cinsinden istenen akış oranıdır.³/ saat, V, m cinsinden pompalama hızıdır.³/ saat, H_gürültü - dinamik seviye, H_Stat - statik seviye, H_w - su sütununun tabanından statik etikete kadar olan yüksekliği.
• Dalgıç pompanın gücü, kaynağın akış hızını aşmamalıdır ve evde ve sahada tüm su girişlerini toplarsanız ihtiyacınız olan şekli alabilirsiniz. Basitlik için, özel bir evde su temini projesi yapabileceğiniz aşağıdaki tabloya odaklanabilirsiniz.

Farklı banyolar için yaklaşık su tüketimi

hafriyat

Özel bir evde su temin sisteminin nasıl elde edileceğini anlamak için, bölgenizdeki toprak donma derinliğini bilmeniz gerekir - açma derinliği bu göstergeye bağlı olacaktır - bu kritik noktanın 50 cm altında yapılması en iyisidir.

Ayrıca, siperlerin dibi en az 2-3 cm yüksekliğinde bir kum tabakası ile doldurulmalıdır - bu ölçü polietilen boru için zeminde olabilecek çeşitli keskin nesneler (cam, taş, tel) ile hasara karşı koruma görevi görür. Boru ve kabloyu doldururken, önce kum dökülür ve sonra yere atılır.

Öneri. Bir çukura dökülen kumun sıkıştırılması için, kurcalamanın kullanılması gerekli değildir. Su ile dökülecek kadar bol ve hemen süzülecek.

Açma kısmına ek olarak, bir polietilen borunun temelinin altında veya altında başlayabilmesi için çukurları iç ve dış duvardan kazın.

Eğer monolitik bir temeliniz varsa, şeridin içinde mutlaka bir elmas veya pokite kesici kullanmanıza izin vermeyecek bir armatür var demektir - delik bir keski ve matkapla oyulmalı ve armatürün bir öğütücü ile kesilmesi gerekecektir. Ancak vakfın altından da geçebilirsiniz, ancak bunun için dış ve iç çukur yeterince derin yapılmalıdır.

Bir kuyuya sahipseniz, kuyucukta bir delik açmanız gerekecektir, ancak talimat bir tel veya takviye kafesi ile üretilmesini sağlar, bu nedenle bir çekirdek değirmeni kullanamazsınız.

Bunu yapmanın en elverişli yolu bir matkap ile - istenen çapta bir çember çizin ve en üstteki fotoğraftaki gibi delikler arasındaki minimum mesafeyle çevre boyunca bir delik açın. Bundan sonra, bir çekiç parçası veya keski ile bir parça beton çıkarılabilir ve bunun için bir çekiç delici kullanılabilir.

Adaptör kullanımı

Bu durumlarda, özel evdeki kablolama kuyudan yapılırsa, bir sondaj adaptörü kullanılabilir - bu cihaz, fiyatı biraz daha yüksek olmasına rağmen, sıkıştırma köşesi bağlantısıyla aynı rolü yerine getirir. Toprak donma seviyesinin altına monte edilmiş ve şimdi bunu nasıl yapacağınızı söyleyeceğiz.

Kural olarak, bir kuyu delinirken üretim ve kaplama borusu, gereğinden fazla elde edilir, bu nedenle, fazla kısım basitçe öğütücü tarafından kesilir, bundan sonra ucun yerleştirilir. Ama yine de bir adaptörümüz var - bunun için uygun bir çapa sahip bir elmas tarak kesici ile delinmiş bir delik.

Adaptörün bir parçasını boru üzerine bir boru ile monte etmek ve sabitlemek için çubuğu diğer yarısına vidalamanız gerekir - bunun için özel bir dişli delik vardır. Son olarak doğrudan kompresyon fittingli bir polietilen boru (HDPE) bir çubuk olarak kullanılabilir - iplik sadece uyuyor. Sadece adaptörün keyfi olarak ayrılmamış olmasına dikkat edin ve kuyuya düşmeyin.

Adaptörü deliğin seviyesine kadar indirin ve parmaklarınızla dışarıdan yardım edin, memeyi çekin ve sabitlemek için somunu çevirin - bundan sonra parçalar ayrılabilir.

Şimdi çekvalf, dalgıç pompanın üzerine vidalanır, böylece su basınç altında akmaz ve HDPE borusunu (düşük basınçlı polietilen) bir sıkıştırma tertibatı kullanarak istenilen uzunlukta vidalar - pompa, dinamik seviyenin en az 30 cm altına dalmalıdır. HDPE'nin yanı ayrıca, 32 mm boruyu adaptörün çıkarılabilir kısmı ile birleştiren bir bağlantı parçasına da sarılır.

Şimdi, bir çubuk yardımıyla pompayı kuyuya indirmeniz ve çıkarılabilir parçayı daha önce sabitlenmiş parçaya yerleştirmeniz gerekir - özel bir yağlayıcı, suyun derz yüzeyine sızmasına izin vermeyecektir. Beton halkalar çok kalın duvarlar olduğundan ve kurulum için yeterli boru uzunluğu olmadığından kuyu için iyi bir adaptör kullanılması mümkün olmayacaktır.

Boru döşeme ve pompa istasyonu montajı

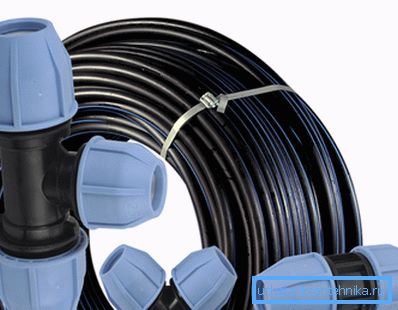

Daha önce de belirtildiği gibi, özel bir eve su temini, 32 mm düşük basınçlı polietilen boru yapacağız. Bunu yapmak için, düz bir bağlantı parçasını adaptöre bağlayın veya kimse yoksa, bir sıkıştırma köşesiyle bağlantı kurun - üstteki fotoğrafta görebilirsiniz.

Boru, kuyudan eve doğru çekilmelidir - pompa istasyonunun yerleştirileceği yere - çoğunlukla bu amaçla zeminde bir çukur kazın, tuğla duvar ve betonla döşeyin.

Şimdi pompalama istasyonunun montajına dönüyoruz - contanın derinliğinden kuşku duyuyorsanız, su kaynağını donduğunda nasıl ısıtmanız gerektiğini düşünmelisiniz. Böyle durumlarda, polietilen borudan hemen sonra, üstteki resimde gösterildiği gibi, ısıtma kablosuna girmek için metal bir tişört sokulur. Tişörtün önünde, bir küresel vana takabilirsiniz - bununla birlikte sistemdeki tüm suyu boşaltabilirsiniz.

Tee, gövde valfi ve ardından kaba filtre monte edildikten sonra. Filtreden sonra, bir basınç şalteri ve bir kuru çalışma sensörü ile bir blok monte edilir, ancak bu cihazları birbirinden ayrı olarak satın alırsanız daha iyi olur - o zaman bunlardan herhangi birini alamazsanız, artık tüm birimi değiştirmenize gerek kalmaz.

Aynı yerde, bir membran tankı kurmanız gerekecek - yardımı ile, sistem basınç ve su beslemesi yaratıyor ve tüm bunlardan sonra, su katlama ünitesinin önüne ince bir filtre koymayı unutmayın (genellikle bu tür cihazlar kartuşlarla yapılır).

Pompa bir kablo kullanarak ağa bağlanır - eğer bir kuyucuksa, uçta özel bağlantı terminalleri ve ayrıca pompanın askıya alındığı kabloyu sabitlemek için özel bir cıvata vardır. Bir kuyu varsa, kablo beton halkasındaki bir delikten geçirilir ve kablo bükülmeler ve termal nozullar yardımıyla başka bir parçaya eklenir.

Not. Pompa istasyonunu monte ettikten sonra, pompanın test başlangıcını yapmalı ve tüm bağlantıları kontrol etmelisiniz. Herhangi bir yerde herhangi bir sızıntı bulamazsanız, çimento harcı veya fayans yapıştırıcısını, temeldeki veya kuyu halkasındaki kanallara boru geçidi noktasında yapıştırın. Boru ve kabloyu kumla doldurun, büzülme için suyla doldurun ve toprağa bir çukur atın.

Polipropilen kablolama

Kablolama için en çok kullanılan polipropilen boruların derzleri, çaplarına göre seçilen özel bir havya ve nozul yardımıyla gerçekleştirilmektedir. Polipropilen bağlantı parçaları gibi tee, kaplin, 32 °, 45 açıları? ve 90 °, bir tarafta dış veya iç dişli ve PPR muslukları ile bağlantı parçaları.

Buna ek olarak, polipropilen borulardan yapılmış özel bir evde sıhhi tesisat maliyeti, metal veya metal bazlı laminattan yapılmış benzer bir cihazdan çok daha düşüktür.

SPR boru kaynak parametrelerinin tablosu

Özel bir evde sıhhi tesisat için boruları kaynak yaparken, fazladan fazla ısınmayın ya da itme deliğine itmeyin, bu durum tıkanıklıklara neden olacaktır - polipropilen kanalın düzleşmesini ve bloklanmasını sağlar. Lehimlemenin doğru olması için, 4 numaralı fotoğrafta olduğu gibi, akış borusunun ısınma ve soğuma zamanına da dayanmanız ve ayrıca boru girişinin ebatlarına uyması gerekir - yukarıdaki parametreler bu tablodan görülebilir.

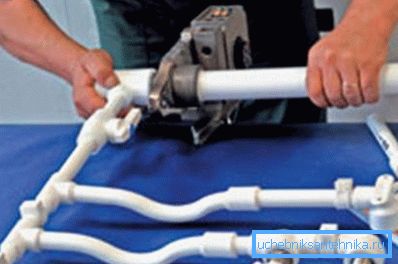

Montaj kolaylığı için, lehimleme işi bloklar halinde yapıldığında çok daha kolay olacaktır, ancak bunun için bir montaj asistanına ihtiyacınız olacaktır, aksi takdirde montaj bloğunu veya uzun boruyu nasıl döşeyeceksiniz. Partneriniz sadece boruyu veya kaynaklı kısmı istenen pozisyonda tutmak zorundadır, böylece fiksasyon bile eşit olacaktır. PPR boruları parantez ile veya strobe ile sıvalı olarak tutturulmuştur.

Sonuç

Sonuç olarak, özel bir evde özerk su temin sisteminin doğrudan pompanın çalışmasına bağlı olduğunu ve bunun başlangıç ​​ve duruşlarının döngü sayısından etkilendiğini söylemek isterim. Fabrika varsayılanı olarak 3 atmosfer basıncında durur ve 2 atmosferde başlar. Ancak, basınç şalterindeki ayarları sırasıyla 5 ve 1,5 atmosfer olarak ayarlayarak değiştirebilirsiniz.
