Plastik kanalizasyon kuyuları: tasarım ve kurulum

Kanalizasyona yönelik beton ve plastik kuyular, boru hatlarına kontrol, önleme ve tamir amacıyla erişim sağlamak için kullanılmaktadır. Bir kanalizasyon sistemi tasarlanırken bir ya da bir başka seçeneğin seçimi, operasyonun özelliklerine, finansal olanaklara ve bir takım diğer faktörlere göre belirlenir.

Aşağıda, tam olarak plastik ürünleri ayrıntılı olarak ele alıyoruz ve ayrıca kurulumlarının özelliklerine dikkat ediyoruz.

Kuyuların amacı

Yukarıda belirttiğimiz gibi, herhangi bir kanalizasyon kuyusunun ana işlevi, kazı olmadan boru hattına erişim sağlamaktır.

Aynı zamanda, bu bölümün konumuna bağlı olarak, aşağıdaki gruplar ayırt edilir:

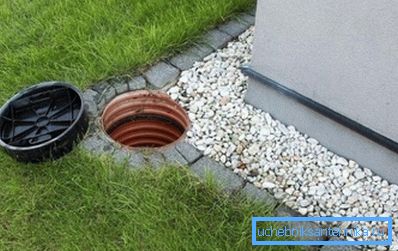

• Denetimler, aynı revizyon. Belirli bir aralıkta boru hattının düz kısımlarına monte edilirler. Menhollerin ana işlevi, borunun durumunun izlenmesini ve gerekirse tıkanıklığın yerini belirlemektir. 110 mm çapa kadar olan otoyollar için kontrol noktalarının montajı adımı 20 metredir ve 150 mm - 35-40 metredir.
• Döner. Adından da anlaşılacağı gibi, kanalizasyon borusunun döndüğü yerlere monte edilir. Akış hızının azaldığı virajlarda olduğu ve trafik sıkışıklığı riskinin arttığı için, onlarsız olarak yapmak imkansızdır.
• Nodal. Birkaç karayolunun kesişimini sağlayın. Genellikle endüstride kullanılır, çünkü özel yapımlarda bu gibi durumlar nadirdir.
• Perepadnaya. Farklı yüksekliklerde yerleştirilmiş iki borunun bağlantısını tasarlamak için kullanılır.

Dikkat edin! Kaydetmek için, çok fonksiyonlu sistemleri donatmanız gerekir, örneğin bir revizyon yeri ile bir dönüm noktasını birleştirmeniz gerekir. Bu durumda, sistemin toplam maliyeti biraz daha düşük olacaktır.

Düzenleyici belgelere göre, bu tür yapılar kurulmalıdır:

• Dönüş bölümleri.
• Birkaç borunun bağlanması veya borunun ana ile birleştirildiği yerde.
• Borunun çapını veya eğimini değiştirme yerinde.

Gördüğünüz gibi, bu parçaların uygulama alanı oldukça kapsamlı. Aşağıda tasarımlarının tüm nüanslarını anlamaya çalışacağız.

Plastik ürünler

malzemeler

Yukarıda belirttiğimiz gibi, kanalizasyon şebekelerine ait kuyular hem betonarme hem de plastikten yapılabilir. Aynı zamanda, polimer ürünler son zamanlarda en popüler olmuştur.

Bu tür yapılar 20 yıl önce modern pazara girdi. Bugüne kadar, Avrupa kanalizasyon şebekelerinin yaklaşık% 40'ında beton yerini almıştır. Bu rakamın önemli ölçüde daha düşük olduğunu düşünüyoruz (umarım şimdilik), ancak yavaş yavaş plastik kontrol şaftlarının payı artıyor.

Bu parçaları üretmek için aşağıdaki sentetik malzemeler kullanılabilir:

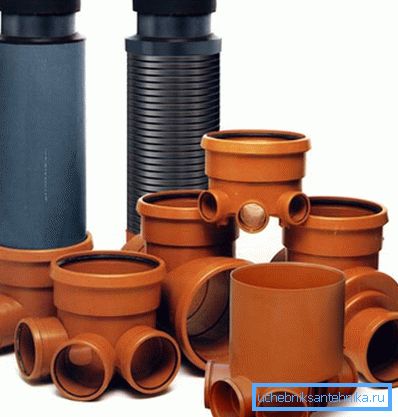

• Polivinil klorür. Yüksek dayanıklılıktaki difüzörler, ancak sıcaklıktaki güçlü düşüşte kırılgan hale gelir.
• polietilen. Elastiktir, ancak uzun statik yükleri kötü bir şekilde transfer eder, virajlarda dayanıklılığı kaybeder.
• polipropilen. Yüksek operasyonel yapılara sahiptir, ancak yüksek fiyat bu ürünlerin dağıtımında sınırlayıcı faktördür.

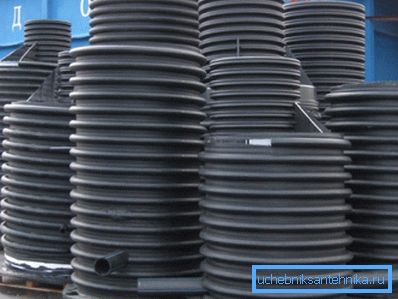

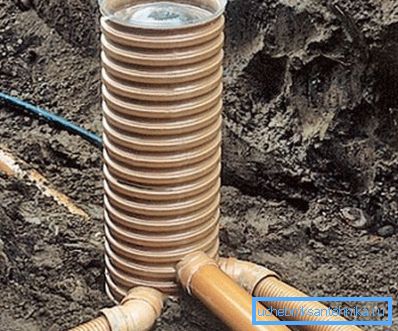

Ayrıca, nispeten yakın zamanda, büyük çaplı boruların destekleyici elemanlar olarak işlev gördüğü kombine malzeme ve cihazlara dayalı sistemler popülerlik kazanmıştır. Bir örnek, oluklu kabukları mükemmel yük taşıma kapasitesi sağlayan KORSIS borularının kanalizasyon plastik kuyularıdır.

Tasarım özellikleri

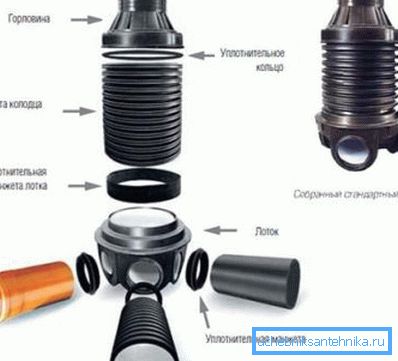

Tipik bir kuyu sadece birkaç bölümden oluşur:

• Dünyanın yüzeyi ile aynı hizada monte edilen boyun. Genellikle boyun, kapağı monte etmek için bağlantı elemanları ile birlikte verilir. (Ayrıca kuyu için makalenin plastik rögarına bakınız.)
• Benimki, boynu alttan, çalışma parçasına bağladım.
• Bağlantının borularda yapıldığı tepsi.

Tasarım şemalarına gelince, bunlardan birkaçı da var.

En sık karşılaşılan yapısal elemanlar aşağıdakileri içerir:

• Teleskopik boru, mile göre serbestçe hareket eder. Kapağı monte etmek için bir eyerle teleskop kullanmak, kuyucukların istenen derinliğe monte edilmesini ve parçaların konumlandırılmasını kolaylaştırır.
• Konik kısım, tepsiyi şaft veya boyun ile birleştirir. Konik adaptörlerin kullanılması, standart boyutlu kapakların altında büyük tepsiler monte etmenizi sağlar.
• Kuyu gövdesi ya katı olabilir (daha sonra bir boru üretimi için kullanılır) veya monte edilebilir. Prefabrik yapılar, montaj aşamasında birbirlerine birbirine bağlı olan halkalardan oluşur.

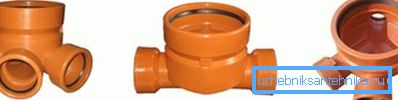

• Tepsinin altı genellikle bir kinet ile birleştirilir - birkaç boru için özel bir ayırıcı. Kanalizasyon şebekesinin konfigürasyonuna bağlı olarak kinetta seçilmelidir, böylece ücretsiz bağlantılarımız yoktur.

Ürün Avantajları

Yukarıda tarif edilen tasarımlar, pazardaki benzer bir amaca yönelik beton ürünlerini kademeli olarak yırtılabilmelerine imkan veren bir takım avantajlara sahiptir.

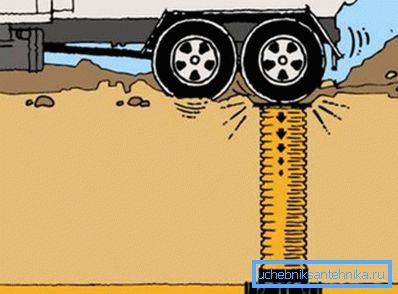

• Durumda yüksek mekanik mukavemet var.
• Borular ve tepsilerin duvarları kimyasal olarak aktif maddelere karşı dayanıklıdır.
• Boyun, şaftlar ve kinetanın tasarımı, minimum işçilik maliyetleri ile neredeyse sıkı bağlantıları gerçekleştirmeyi mümkün kılmaktadır.
• Ana malzeme olarak plastiğin kullanılması ve yatak elemanlarının imalatı için oluklu boruların kullanılması, çeşitli şekil ve boyutlardaki yapıların inşasına izin verir.

• Nispeten küçük bir ürün kütlesi, kurulumu büyük ölçüde kolaylaştırır.

Kurulum teknolojisi

Plastik lehine bir seçim yaptıysanız ve boyutları bir kuyu satın aldıysanız, boyutları sizin görevinize uygunsa, kendiniz yükleyebilirsiniz.

Bu durumda eylemlerin algoritması şöyledir:

• Başlangıç ​​olarak, derinliğin kuyu yüksekliğinden 30 cm daha yüksek olan bir çukur kazarız.

İpucu! Derinliği seçmek, döşenen boru hatlarının kinet'e yükseklik farkı olmadan girmesi için gereklidir. Tüm sistemin tasarım aşamasında bunu yapmak daha iyidir.

• Çukurun dibi dikkatlice hizalanır. Düz yüzeyde çakıl ile karıştırılmış bir kum tabakası dökün. Tamponlamadan sonra tabaka kalınlığı 20 cm'ye kadar olmalıdır.
• Kum yastığının üzerine beton bir şap dökün. Şapının kalınlığı 50 ila 100 mm'dir.

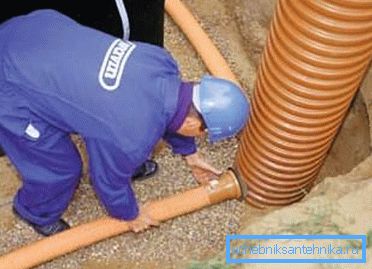

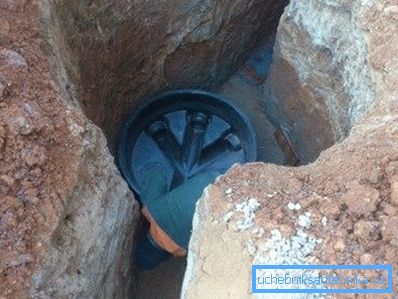

• Beton kuruduktan sonra kuyu tabanını veya kinetli bir tepsiyi yerleştiriyoruz. Lastik bağlantı elemanları kullanarak tüm bağlantıların sızdırmazlığını sağlayarak, itme borularını bağlarız.

• Gerekirse, boynun istenilen seviyeye kadar bir düzeltimini yapın. Kural olarak, malzeme geleneksel bir testere ile iyi kesilir.

İpucu! Kesme, oluklu borunun çıkıntılı kaburgasının orta çizgisinde yapılmalıdır.

• Altını dikey parçaya (teleskopik boru veya oluklu boyun) bağlayarak, eklemi silikonla kapatıyoruz. Yukarıdan bir jant ve kapak kapağını oluşturuyoruz. (Ayrıca bakınız Plastik kuyu kapağı: nasıl kurulur.)

Daha sonra çukurun duvarları ile kuyu duvarının arasındaki boşluğu doldurmamız gerekiyor. Talimat, dolgu katmanı ile katmanın, kumun ve çakılın kil ilavesiyle yapılmasını önerir.

Sonuç

Plastikten yapılmış kanalizasyon kuyuları, geleneksel beton yapıların tam bir yedeğidir. Ayrıca, bir dizi parametrede (dayanıklılık, kurulum kolaylığı, vb.), Betonarme halkalardan oluşan sistemleri ciddi şekilde aşmaktadırlar. Bu makaledeki videoyu görüntüleyerek bu ürünleri ayrıntılı olarak inceleyebilirsiniz.
