Pompa için su basınç anahtarının ayarlanması

Basınç anahtarı, pompanın veya pompa istasyonunun otomasyonunda anahtar bir unsurdur, pompayı açmak ve kapatmak için bir sinyal verir. Üreticiye ve modele bağlı olarak, fabrika ayarları farklılık gösterebilir, ancak, kural olarak, pompanın açılması için daha düşük eşik, 1.4-1.8 bar'lık bir basınca ayarlanır ve kapatma için eşik değeri 2,5–3 bardır. Ancak bazen bu ayar eşiği, tesisat cihazlarının normal çalışması için yeterli değildir, bu nedenle pompa için su basınç anahtarının ayarlanması gerekir, Açık ve kapalı için bireysel parametreleri seçmek için.

Tasarım ve çalışma prensibi

Röleyi kurmaya başlamadan önce, çalışmasının tasarımını ve prensibini anlamanız gerekir. Rölenin tasarımı oldukça basittir ve su basıncından etkilenen kontaklar, yaylı plakadan oluşur.

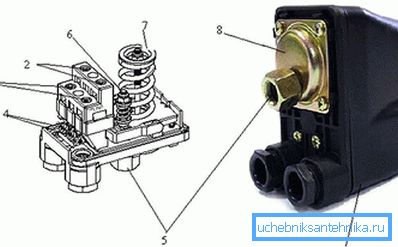

1. Konut.
2. Pompa bağlantısı için kontak grubu.
3. Şebeke bağlantısı için terminaller.
4. Topraklama terminalleri.
5. Röleyi su kaynağına bağlamak için somun.
6. Yay diferansiyel basınç ayarı.
7. Yay ayarı minimum basıncı.
8. Pistonun ve zarın bulunduğu düğüm.

Metal bir taban üzerinde, bir metal platformun bir ucunda sabitlenir, bu da pistonun etkisiyle yükselip düşebilir. Piston, su basıncıyla tahrik edilir. Platformun iki yayı vardır (6,7), büyük bir yay (7) pistonun (su) kuvvetine karşı koyar, böylece dengelenir. Küçük yay (7) hemen yürürlüğe girmez, ancak platform belirli bir yüksekliğe yükseldikten sonra ve platform daha küçük yaya temas ettiğinde, piston her iki yay kuvvetiyle karşı karşıya kalır ve piston kuvvetinin direnci artar, o andan platformun biraz yükselmesi gerekir. kontaklar açılır ve pompa kapatılır. Kontakların açılması ve kapatılması için yaylı küçük bir menteşe ile karşılaşır. Platform bu menteşenin üzerine çıktığı anda, pistonlar (su) kuvvetinin hareketi zayıfladığı anda, platform aşağı iner ve kontaklar kapanırsa kontaklar aşağı doğru zıplar ve elektrik devresi açılır.

Büyük bir yay, pompanın açılmasından, yani, alt basınç sınırı için ve küçük bir yay yardımıyla, pompanın kapalı olduğu andan itibaren kontrol edilir, ya da açma ve kapama arasındaki fark ayarlanır.

ayarlama

Rölenin prensibine dayanarak, ayarı, su basıncı ve temaslarından etkilenen platform arasındaki sertliği değiştirmektir. Ayarlama, somunların ayarlanmasıyla ya sıkıştırılmış ya da zayıflamış olan yayın sertliğini değiştirerek gerçekleştirilir. Ayarlamaya başlamadan önce, pompanın açılması ve kapanması sırasında basınç göstergesinin göstergelerinin sabitlenmesi gerekir. Ardından, röleyi ağdan ayırın ve muhafaza kapağını çıkarın. Somun anahtarı kullanarak, somunları sökerek veya çevirerek, gerekli parametreleri ayarlayın:

• Alt anahtarlama eşiğini (artış veya azaltma) değiştirmek gerekirse, o zaman yaydaki somunu (7) basmak veya bırakmak gerekir;
• pompanın kapanmasının üst sınırını arttırmak veya azaltmak için, yay (6) üzerindeki somunun tutturulması veya sökülmesi gerekir, sıkma işlemi yapılırken - pompanın kesme sınırını yükseltiriz, ve vidasını sökerken, aksi halde indirip açarak arasındaki farkı arttırırız;
• Bir kerede iki parametreyi değiştirmeniz gerekiyorsa, alt sınır ilk önce bir yay (7) kullanılarak ayarlanır ve ardından farkı bir yay (6) kullanarak ayarlarız;

Tüm değişikliklerin bir basınç göstergesi ile izlenmesi gerekir. Basınç farkını değiştirerek, pompanın süresini azalttığımızı veya arttıracağımızı ve bunun, su şebekesi şebekesindeki basınçtaki değişim üzerinde göz önünde bulundurulacağını dikkate almak gerekir. Basınç farkı küçük ise, ağdaki basınç görünür damla olmadan “pürüzsüz” olacaktır, ancak hizmet ömrünü etkileyebilecek pompa sayısı artacaktır.

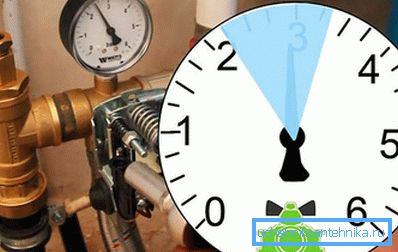

Ayar özellikleri

Ayar yaparken, üst basıncın bir pompanın oluşturabileceği maksimum basınçtan daha yüksek olmaması gerektiğini hatırlamanız gerekir (pompanın derecelendirme verilerinde görebilirsiniz). Üst basınç, belirli bir model için izin verilen maksimum basıncın% 80'ini geçmemelidir ve bu parametreler, rölenin talimatlarında belirtilir. Ayrıca, hidrolik deponun armutundaki hava basıncını kontrol etmeniz gerekmeden önce, pompanın 0,2 bar alt eşiğinden daha az olmalıdır. Ayarlama için başka bir gereksinim, açık ve kapalı basınç arasındaki farktır, 1–1,5 bar arasında olmalıdır. Parametreleri değiştirmek, somunları duruncaya kadar sıkamazsınız, bu durum rölenin tamamen durmasına yol açabilir.

video

Bu video, bir pompa için basınç anahtarının nasıl ayarlanacağını gösterir:
