Pompa istasyonunu kuyuya bağlama: su tedarik sisteminin

Kuyu suyu tedarik sisteminin düzenlenmesinde, ustanın bir dizi karmaşık işi çözmesi gerekmektedir. Bunlardan biri de, pompa istasyonunu kendi ellerimizle kuyuya bağlamaktır - sonuçta, sadece bu ünitenin uygun kurulumu ve kurulumu ile, kesinti olmaksızın ve gerekli hacimde su alacağız.

Aşağıda bu sistemlerin ne olduğu hakkında konuşacağız ve aynı zamanda kurulum sürecini ayrıntılı olarak açıklayacağız.

Cihaz düzeni

Kuyulardan ve özel evlerde 20 metreye kadar sığ kuyulardan su çıkarmak için genellikle dalgıç pompalar veya otomatik pompa istasyonları kullanılır. Ve son zamanlarda daha popüler hale gelen ikinci seçenektir, çünkü böyle bir istasyonun yapısı tüm sistemin kesintisiz çalışmasını sağlayan bir ekipman kompleksi içerir.

Kural olarak, pompa ünitesi bu gibi detaylarla tamamlanır:

• Pompa kendisi, genellikle santrifüj tipi. Cihaz, suyun taşınmasından ve boru hatlarından taşınmasından sorumludur.

Dikkat edin! Bazen böyle bir pompa bir dalgıç pompanın yanı sıra, özellikle de derin kuyudan üst katlara su getirilmesi gerektiğinde monte edilir.

• Bir hazne tarafından birkaç bölüme ayrılan bir tank olan hidroakümülatif kapasite. Bu tasarım sayesinde, sistemdeki basınç daha yumuşak bir şekilde değişir ve pompalama kısmının başlatılmasından sorumlu olan otomasyon daha az sıklıkta devreye girer. Ayrıca, bataryanın kullanımı, tüm bağlantıların durumu üzerinde olumlu bir etkisi olan hidrolik şokları yumuşatır.

• Basınç şalteri sistemdeki bir değişikliğe tepki veriyor. Boru hatlarındaki ve / veya akümülatördeki basınç seviyesi düştüğünde, röle pompanın elektrik motorunu çalıştırır ve su borudan kaynağa akmaya başlar.
• Kayıt değişiklikleri için manometre.

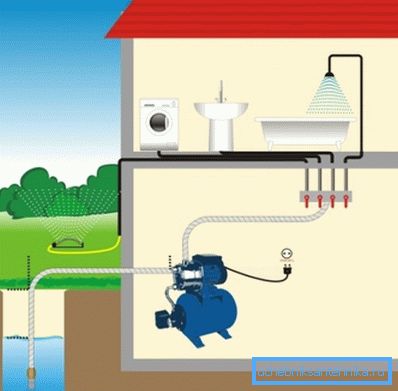

Bir su alma sistemi, bir çekvalf ile donatılmış bir emme hortumu olan bir kuyudan veya bir kuyuda su vermek için kullanılır. Çıkışta, otomatik istasyonu evi ve tüm tüketim noktalarını birbirine bağlayan merkezi boru hattı monte edilir.

Montaj teknolojisi

Bir yer seçimi

Pompa ünitesinin kurulumuna başlamadan önce uygun bir yer seçmelisiniz.

Bunun gereksinimleri aşağıdaki gibidir:

• ilk olarak, Sistem, su kaynağına yakın bir yerde bulunmalıdır. Bu, güç kaybı olmadan en verimli su alımını sağlamaya yardımcı olacaktır.
• ikinci olarak, Cihaz, yağış etkilerinden korunmalıdır. Tabii ki, pompa istasyonlarının çoğunluğu kapalı muhafazalarda üretilmektedir, ancak bunlar açıkça yağmur ve karda kalıcı çalışma için tasarlanmamıştır.
• üçüncü, Kurulum sahası devreye alma ve önleyici bakım için sisteme erişim sağlamalıdır.
• Ayrıca, pompanın elektrik motorunun çok fazla gürültü çıkardığını unutmayın, bu nedenle onları oturma odalarına monte etmemelisiniz.

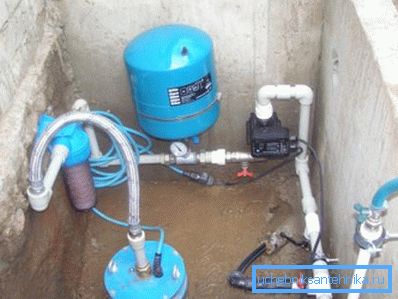

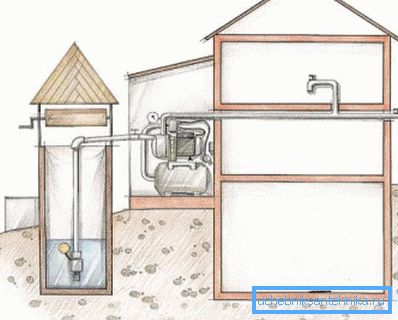

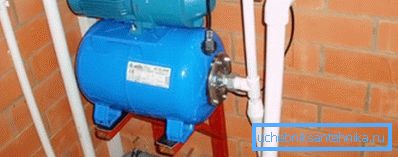

Bu açıdan bakıldığında, evin bodrum katı (kuyu vakfa yakın bir yerde bulunuyorsa), çukur veya keson montaj için ideal bir yer olacaktır. Kontrol istasyonunu kuyuya da yerleştirip, boynun altındaki özel bir rafa sabitleyebilirsiniz.

Boruları yatırıyoruz

Kurulum alanı seçildikten sonra, evden su kaynağına bir boru döşemeliyiz.

Bu durumda çalışma yapmak için talimatlar oldukça basittir:

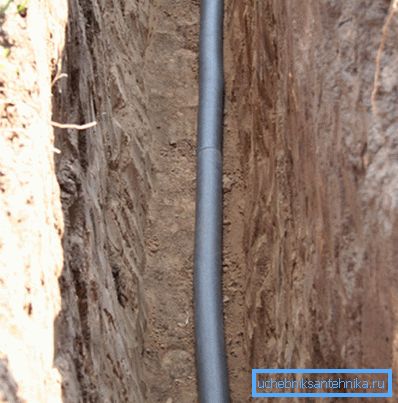

• Kuyuya doğru eğimli bir siper kazıyoruz. Açmanın derinliği, toprak donma derinliğinden biraz daha büyük olmalıdır - bu yüzden boruyu buz sıkışmalarından koruruz.
• Açmanın dibinde 20 cm kalınlığa kadar kum yastığına uyuyoruz.
• Boruyu, yalıtım malzemeleriyle önceden ambalajlıyoruz.

Dikkat edin! İzolasyona alternatif olarak, kendinden regüleli bir ısıtma kablosu kullanılabilir.

• Temelde boruyu bodruma veya yeraltına başlattığımız bir delik açıyoruz.
• Isıtılmamış odalarda bulunan tüm alanları dikkatlice yalıtan boru hattını dahili kablolara bağlarız.
• Borunun diğer ucunu, geri dönüşsüz bir valf ve asılı parçacıkları temizlemek için bir ağ ile özel bir bağlantı parçası üzerinden pompa istasyonuna bağlarız. Böyle bir parçanın fiyatı küçüktür, ancak kullanımı sistemin istikrarını önemli ölçüde artırır.

Üniteyi bağlarız

Ardından üniteyi bağlayıp çalıştırmamız gerekiyor.

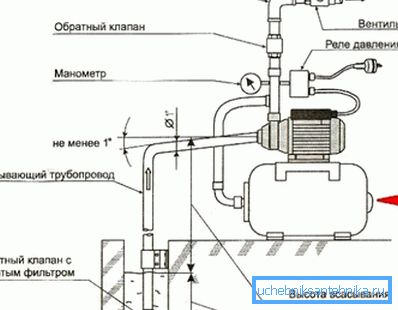

Kuyu için pompa istasyonunun bağlantı şeması oldukça basittir ve en düşük becerilerle bile gerçekleştirilebilir:

• Başlangıç ​​olarak, istasyonun kendisine monte edileceği bir temel hazırlıyoruz. Hepsinden önemlisi, tuğladan yapılmış küçük bir podyum ya da betonarme konstrüksiyon bu için uygundur. Böyle bir podyumun minimum yüksekliği yaklaşık 20 cm'dir.
• Doğrudan birim ayaklarının altında yaklaşık 10 mm kalınlığında lastik bir paspas koymaktır. Elastik materyal, titreşimleri etkin bir şekilde telafi edecek, ekipman aşınmasını azaltacak ve gürültüyü azaltacaktır.
• Pompanın bacakları lastik conta üzerine monte edilir ve geniş rondelalı ankraj cıvataları ile sabitlenir.

Ardından bir su giriş hortumu bağlamanız gerekir.

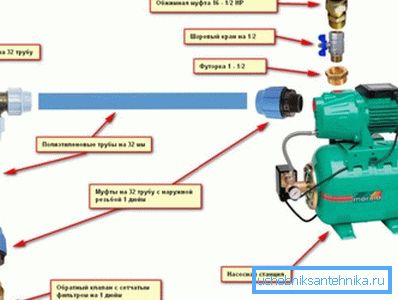

Kullanımı bağlamak için:

• Erkek diş ile inç kaplin.
• Dış dişli ile çelik veya bronz köşe.
• Sistem içine düzgün su akışı sağlayan uygun bir çek valf.
• Bağlantı - "Amerikan."

Tüm parçaları tek bir sisteme bağlayarak, su giriş borusunu pompa kısmına bağlarız. Aynı zamanda tüm eklemlerin sıkılığını izlemek gereklidir.

Aynı yöntemle, çıkış borusunu bağlayın. Daha önce belirtildiği gibi, burada bir kaba metal örgü filtre yükleyebilirsiniz.

Pompa parçasının önüne bir ön filtre takarak sistemimizi optimize edebilirsiniz. Bu düşük maliyetli cihazı kullanmak, pompanın ömrünü uzatmanızı sağlar, çünkü akış bölümüne giren kil ve kum parçacıkları, parçaların aşınmasında önemli bir faktördür.

Dikkat edin! Santrifüjlü modeller, düşük kaliteli sudan titreşimden daha az muzdariptir, ancak onlar için bir filtre takılması oldukça cazip kabul edilebilir.

Lansman öncesi yapılandırma

Hidrolik parça ile çalışmanın tamamlanmasından sonra, tüm sistemin ilk ayarının yapılması gerekir:

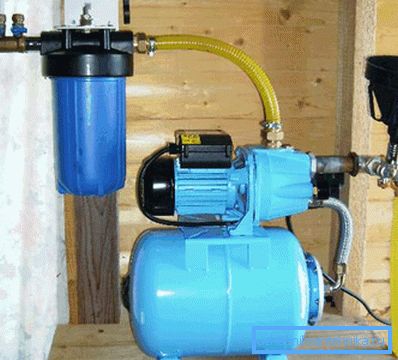

• Pompadaki basıncı özel bir teknolojik delikten ayarlamak için yaklaşık iki litre su doldurun.
• Sistemi başlatma ve durdurma anını sabitleyerek ünitenin bir test başlatmasını gerçekleştirin. En uygun kapatma oranı 2,5 ila 3 bar arasındadır, pompa kısmı 1,8 - 1,5 bar arasında açılmalıdır.
• Bu şekillerden sapmalar kaydedildiyse, bu durumda, basınç şalterinin kapağını açmak ve ayar vidalarını çevirerek kalibre etmek gerekir. Kural olarak, göstergede artış ve azalma yönünü sabitleyen bir işaret ile işaretlenirler.

Ayarlama tamamlandıktan sonra, pompa normal modda çalışmaya bağlanabilir.

Sonuç

Bir pompa istasyonunu, burada verilen bir kuyuya veya bir kuyuya bağlama şeması, güvenilirlik ve işçilik maliyetlerinin en aza indirilmesi açısından optimaldir. Tabii ki, geliştirilebilir, ancak yeni başlayanlar için bu yeterli ve yeterli olacaktır. Tavsiyelerin ardından, bu makalede video çalışmasının yanı sıra, su kaynağı sisteminin kurulumunu ve temel kurulumunu kolayca tamamlayabilirsiniz.
