Pompalama istasyonu için itici
Santrifüjlü yüzey pompaları çoğunlukla kuyulardan su sağlamak için kullanılır, daha az sıklıkla bir kuyudan su temin etmek için kullanılırlar. Bu tip pompanın kullanılması, kuyudaki su aynasının 8 m'nin altında olması durumunda, 8 m'den daha derin bir sudan çekilememesi nedeniyle bir sınırlamaya sahiptir, daha sonra geleneksel bir pompa ile suyu kaldırmak için çalışmayacaktır. Pompanın daha büyük bir derinlikten su yükseltmek için, ejektör olarak adlandırılan sisteme ek bir cihaz dahil edilmelidir. Satışta bulmak her zaman mümkün değildir ve fiyatlar ısırır ve kendi elinizle bir pompa istasyonu için ejektör yapmak oldukça gerçekçi olur. Tabii ki, sanayi üretiminin bir ejektörü kadar etkili olmayacaktır, ancak eksik derinliğe yaklaşık 5 m eklenmesi garanti edilmektedir.
Bir ejektör nasıl çalışır?

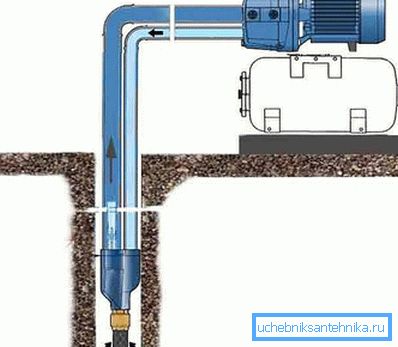

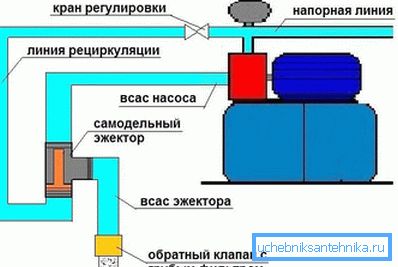

İticinin çalışma prensibi, borudaki suyun hareketine dayanır; bu, ejektörün yavaşça süzülen kısmına girerek hızını arttırır, bu da suyun dışarıdan çekildiği, azaltılmış basınç ile bir bölgeye neden olur. Pompa istasyonunun harici ejektörü, bir devridaim boru hattından su beslemek suretiyle çalışır, süzülen parçaya giren akım, düşük basıncı telafi etmek için suyun dışarıdan emildiği, azaltılmış basınç ile bir bölge oluşturarak hızı arttırır. Diğer bir deyişle, püskürtücü suyu pompanın emdiği suyun yüksekliğine itmektedir.
İticinin verimi, birim sirküle edilen su miktarı başına emilmiş su miktarını gösteren, fırlatma katsayısı ile karakterize edilir. Bizim durumumuzda, ejeksiyon katsayısı 0.12'dir, yani, ejektördeki akış hızı 1000 l / s olduğunda, ejektör yaklaşık 120 l / saatte emilir.
İticinin tasarımı (seçenek 1)
En basit ejektör, bir tüfek ve jikle temelinde monte edilebilir - bu ayrıntılar, Venturi tüpü olarak çok basitleştirilmiş bir versiyonda hizmet edecektir. Ejektör için şekilli elemanlar çeşitli malzemelerden (metal, plastik) kullanılabilir. Bu durumda, ejektörün tasarımı, metal borular için bir pirinç tişört ve penset bağlantılarından monte edilir.
Ejektörün tasarımı için şekillendirilmiş elemanların çapı, pompa istasyonunun performansına ve emme ve devridaim borusunun çapına bağlı olarak alınır, emme borusunun çapı 25 mm'den az olamaz. Tasarımımızda 26 mm'lik bir emme borusu ve buna bağlı 12,5 mm'lik bir devridaim borusu ile 20 mm çapında bir tişört kullanılacaktır.
- Tee? "Mm.
- Birlik? "Mm ve 12 mm dalı ile.
- Adaptör 20? 25 mm.
- 90 derece mi? Metalplastik boru için (dış / iç)? "16 mm.
- 90 derece mi? Metalplastik boru için (dış / iç)? "26 mm.
- 90 derece mi? (harici / dahili)? "??".
Bu tasarımdaki zorluk bir boğucu yapabilir, altıgen bir koni şeklindeki duruma dönüştürmek için biraz değiştirilmelidir.
Oluşturulan koninin alt tabanı, memenin dişinin dış çapından birkaç milimetre daha küçük bir çapa sahip olmalıdır, aynı zamanda dişini maksimum dört dönüşe kısaltmak gerekir. Bir kalıp kullanarak, ipliği sürmeniz ve ortaya çıkan koni üzerinde birkaç tur daha kesmeniz gerekir.

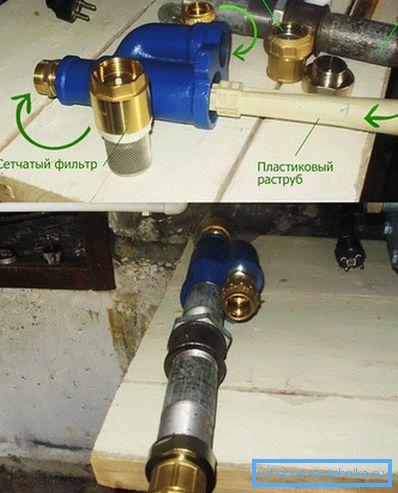

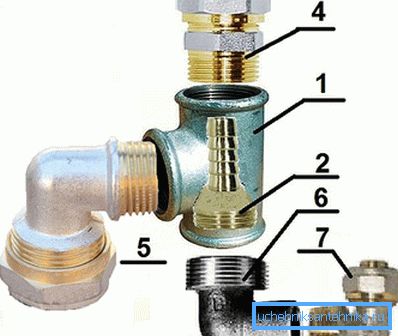

Şimdi ejektörü monte edebilirsiniz. Bunun için, takoz (2), tüpe (1) dar bir şekilde vidalanmıştır, böylece bağlantı parçası, tee'nin yan çıkışının üst kenarının 1–2 mm ötesine gitmektedir ve böylece, çarkın iç dişi üzerinde en az dört dönüş kalmaktadır, böylece çıkış vidalanabilmektedir. (6). Eğer kalan serbest iplik kaybolacaksa, birliğin uzunluğunun kıtlığı durumunda, bir boru parçasını üzerine koyabilirsiniz. Suyun emileceği çıkış (5) ile, geri dönüşsüz bir valfin bağlanması gerekir, böylece sistem başlatıldığında, su emiş ve devridaim su besleme sisteminden taşmaz, aksi takdirde sistem çalışmayacaktır. Ayrıca tüm dişli bağlantıları herhangi bir sızdırmazlık maddesi ile kapatmanız gerekir.
Böyle bir ejektör, Venturi tüpünün tasarımının kusurlu olmasından dolayı yüksek bir ejeksiyon katsayısına sahip olmayacaktır, bu nedenle 10 m'den daha fazla olmayan bir derinlikte suyu kaldırmak için kullanılabilir.
Seçenek 2
Bir ejektörün nasıl yapılacağına dair başka bir seçenek daha mükemmel bir Venturi tüpü açısından daha verimli bir tasarımdır, üretim yapmak daha zordur, ancak çıkarma katsayısı önceki modelden daha yüksek olacaktır.
- Tee? 40 mm.
- 90'a dokunun mı? 1/2 "mm.
- Sgon 1/2 "mm.
- Sgon 3/4 "mm.
- Kilit somunu 1/2 "mm.
- Kilit somunu 3/4 "mm.
- Cap.
- Çek valf
- Birlik 1/2 "mm.
- 3/4 "mm yerleştirme.
- Meme 10 mm.
- Dişli sgon 1/2 "mm.

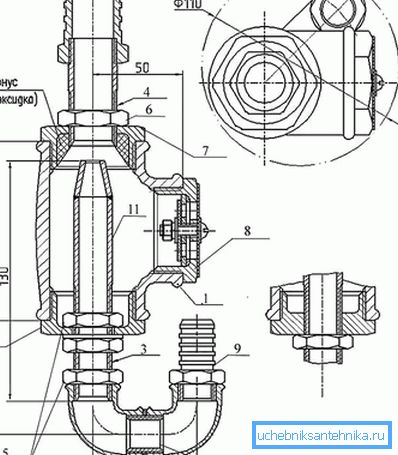

Böyle bir ejektör, çelik şekilli parçalardan yapılmıştır. Bir nozül (11) olarak bir bakır boru kullanabilir, uzunlamasına kesimler yapabilir, dikişleri sıkıştırabilir ve lehimleyebilirsiniz. Fişlerde (7), uygun bir çapta delik açmak ve eğimleri (3 ve 4) vidalamak ve kilit somunları ile sabitlemek için dişleri kesmek gerekir. Nozul, lehimleme ile süpürme işlemine sabitlenmelidir.
Kurulum ve operasyon özellikleri

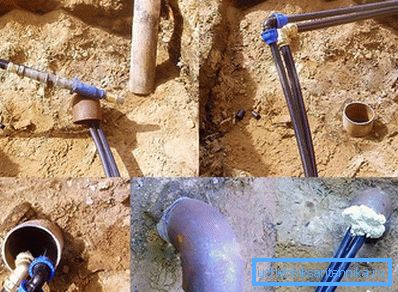

Ejektörün çalışması sadece güçlü pompalarda, yüksek performansa sahip en az 1 kW ve ejektörün montaj derinliğinin 20 metreden daha fazla olmayacağı durumlarda etkili olacaktır, kurulum derinlemesine ejektörün verimliliğini önemli ölçüde azaltır. Böylece, uzaktan ejektörlü pompa arızalanmadığında, giriş borularını ejektöre kesinlikle dik olarak yerleştirmek gerekir. Pompanın önünde kaba bir filtre olduğundan emin olun, çünkü bu tür pompalar, pompaya zarar verebilecek aşındırıcı parçacıklara karşı çok hassastır. Pompadan önce, devridaim borusu üzerinde, dönüş suyu miktarını ayarlayabilmeniz, böylece ejektörün emme verimliliğini ayarlayabilmeniz için bir valf takılması zorunludur.
