Pompanın kuyuya bağlanması: işin özellikleri ve aşamaları

Bir kuyu pompası bağlama, özerk bir su sağlama sisteminin inşasında en önemli ve kritik aşamalardan biridir. Doğru bağlantıdan ve pompa ekipmanının başlaması, hizmet ömrüne ve sistemin normal çalışmasına bağlı olacaktır.

Pompayı kuyuya kendi ellerinizle nasıl bağlayacağınızı söyleyeceğiz.

Pompalama ekipmanlarının montajı

yüzey

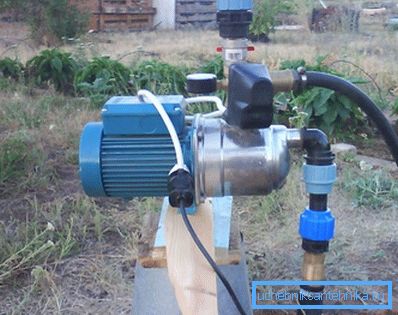

Dikkat edin! Pompa ekipmanının yüzeyine monte edilen su, 8 - 9 metreden daha az olmayan bir derinlikten dışarı pompalamanızı sağlar. Bunun nedeni, yukarıdaki sütunu kaldıramayacak olan atmosferik basıncın gücüne bağlıdır ve su yerine cıva kullanıldığında, kolonun yüksekliği normal atmosfer basıncı olarak bilinen 760 mm olacaktır.

Bu nedenle, bu ekipman Abyssinian kuyuları ve sığ kuyuların bakımında ve bodrumlardan, sulama ve diğer işlerden su pompalamak için kullanılır..

Yüzey pompaları çoğunlukla bir elektrik motoru, bir hidrolik depolama tankı, bir otomatik başlatma ve kapatma sistemi, bir basınç rölesi ve bir basınç göstergesi ile doğrudan bir pompa içeren istasyonları temsil eder.

İstasyonun montajı kolaydır, bunun için üreticinin talimatlarını dikkatlice okumak ve parçaları birbirine bağlamak için basit manipülasyonlar yapmak yeterlidir.

Çok daha önemli bir görev, yüzey pompasını kuyuya bağlamak ve başlatmaktır.

Kolaylık sağlamak için uzmanlarımız adım adım talimatlar hazırladılar:

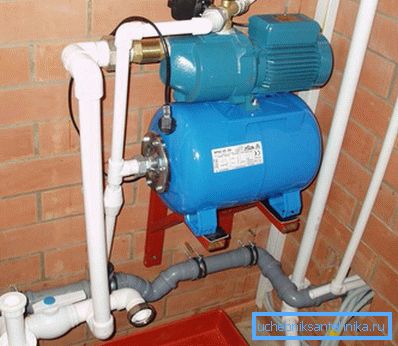

1. Pompa istasyonunun duracağı yerde, cihaz çerçevesinin, üzerine montaj delikleri veya ayakları bulunacak şekilde sabit bir şekilde tutturulması gereken güvenilir bir kaide veya sabitleme armatürü yapılmalıdır. Ünitenin altındaki titreşimi ve gürültüyü azaltmak için kauçuk bir paspas koymak daha iyidir;

1. Gerekli uzunlukta bir parça PND borusu kesiyoruz ve uçlarından bir tanesine bir iç vida dişi, bir nipel ve bir çek valf ile bir pirinç veya plastik kaplini monte ediyoruz. Ayrıca, kaba bir ekran gereksiz olmayacaktır;

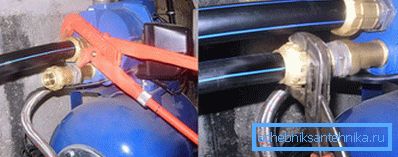

1. Ayrıca borunun diğer ucunu bir kavrama ile besler ve istasyonumuzun girişine bağlarız. Çoğu zaman bu delikler bir FUM bandı veya bir keten conta ile kapatılması gereken bir iç dişle sağlanır. Gerekirse (ejektör modelleri için) devridaim sistemi hortumunu monte ederiz;

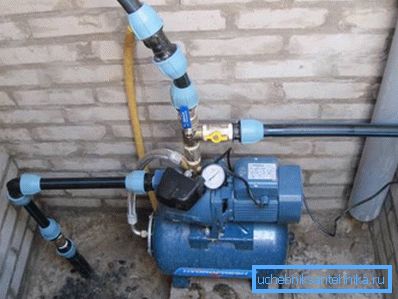

1. Daha sonra, pompanın çıkışını küresel vanalardan su borularına bağlayın. Bu bir veya daha fazla düzen olabilir, bu yüzden tek bir diz veya tişört gerekebilir. İş için sadece yüksek kaliteli pirinç veya plastik bağlantı parçaları ve kaplinler kullanıyoruz;

1. Fişi 220 V / 50 Hz'lik bir elektrik prizine takıyoruz;
2. İstasyon gövdesindeki özel bir delikte (genellikle pompa alanında) üreticinin tavsiyelerine göre suyu doldurun;

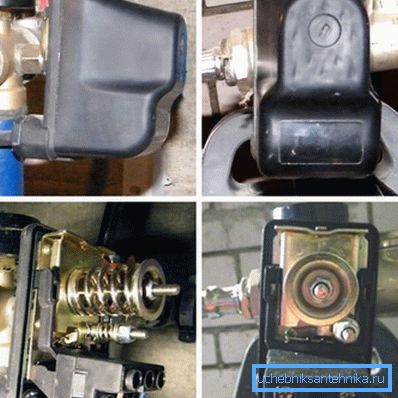

1. Cihazın lansmanını yapıyoruz ve otomatik kapatma sisteminin çalışmasını bekleyin. Bundan sonra, basınç göstergesindeki akümülatör deposundaki basıncı kontrol eder ve pasaport verileriyle karşılaştırırız. Değerler eşleşmezse, mekanizmasında özel vidalar kullanarak basınç anahtarını ayarlayın;

1. Tank dolduğunda muslukları açıp, sıhhi tesisatın ve tesisatın basıncını ve genel çalışmasını kontrol ederiz.

Dikkat edin! Yüzey pompasını kuyuya bağlamadan önce, dikey ve yatay akış borusunun toplam uzunluğunun, cihazdaki pasaporta belirtilen izin verilen maksimum değerleri aşmadığından emin olun.

denizaltı

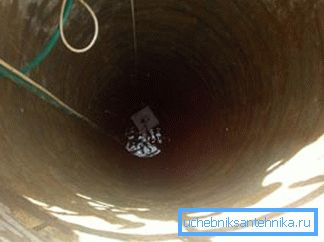

Derin kuyulardan su pompalamak için, su kolonunun yüksekliği ve atmosferik basınç kuvveti ile sınırlı olmayan dalgıç cihazlar kullanılır..

Kurulumları yüzey istasyonlarının kurulumundan farklıdır:

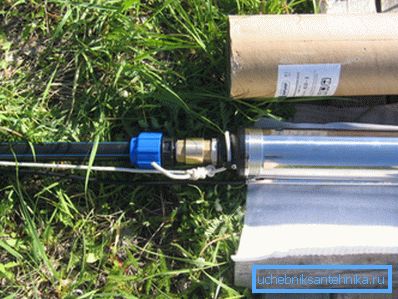

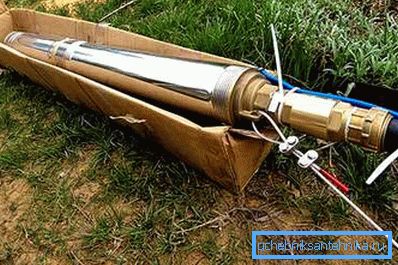

1. Her şeyden önce, düşük basınçlı polietilenden (HDPE) yapılmış bir su kaldırma borusu pompaya bağlanır. Bunun için, üzerine bir çekvalfın yandığı bir pirinç kuplaj takılır. Daha sonra meme ucunu bir çift dış dişle ve yardımı ile valfı pompa girişine bağlayın;

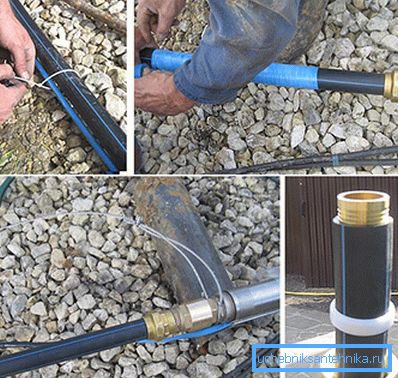

1. Ardından, elektrik kelepçeleri veya elektrik bandı olan kaldırma borusuna, aygıtın güç kablosunu her üç metrede bir takın;

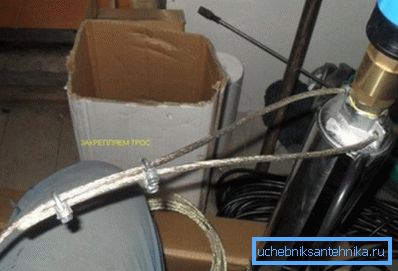

1. Pompa ile birlikte genellikle naylon veya diğer malzemeden yapılmış bir güvenlik kablosu vardır. Kablo, ünite gövdesindeki montaj kulaklarına vidalanmalı ve iki (!) Klipsle sabitlenmelidir;

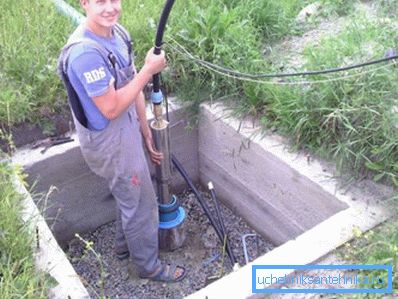

1. Daha sonra, boru, kablo ve kablo ile birlikte pompa, boru duvarına yapışmamaya çalışırken kuyu gövdesine yavaşça indirilir. Cihazın gövdesindeki sigorta için kauçuk bir halka takılabilir. Daldırma derinliği genellikle, aparatın, dinamik su seviyesinin 2 ila 3 metre altında, ancak yüzün altından bir buçuk metre yukarıda olacak şekilde alınır;

1. Boru kuyu üstündeki deliğe vidalanır ve kelepçelerle sabitlenir. Güvenlik kablosu için de bir montaj yeri vardır - kabloyu bu bağlantıya tutturuyoruz;

1. Kuyu başlığının kapağını kapatırız, giden kablolar (genellikle dahil) elektrik şebekesine bağlanır. Pompanın test başlangıcını yapıyoruz, eğer su gitmiyorsa, çekvalfın çalışabilmesi için borudan bir ağızla havaya çekiyoruz;

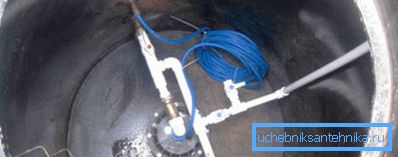

1. Başarılı bir lansmandan sonra, su kaldırma borusunu su besleme sistemine bağlarız.

Dikkat edin! Pompa dahili bir çekvalfle donatıldıysa, dahili valfler güvenilir olmadığından hala bir harici metal cihaz tarafından kopyalanmalıdır.

Sonuç

Pompa ekipmanının bağlantısı ve çalıştırılması, sistemin normal çalışmasına bağlı olan ve bunun fiyatı çok yüksek olan çok önemli ve çok önemli bir görevdir. Bununla birlikte, bu çalışmayla bağımsız olarak, sadece liderliğimize göre adım adım gerçekleştirerek başa çıkmak mümkündür. İşlemi doğrudan görmek için videoyu bu makalede görüntüleyebilirsiniz.
