Radyatör için açı horoz. cihaz ve genel boyutlar. operasyon

Hacim ısıtma için bataryalar ısı değişimi için tasarlanmış yapılardır. Sistem boruları genellikle her bir tarafa bağlanır. Öngörülemeyen durumlar olasılığı ile bağlantılı olarak, ana elemanları radyatörler için genellikle köşe vanaları olan vanaların montajı sağlanabilir.

Ana amacı

Soğutma suyu kaynağını kapatmak için ürünler, bölgesel ısıtma ağlarında ve çeşitli tiplerdeki ayrı binalarda kurulmaktadır. Onların yardımıyla, belirli bir ısıtma sisteminin işlevselliğini önemli ölçüde iyileştirmek mümkündür.

Kapama vanaları genellikle giriş ve çıkış boru hatlarına monte edilir, böylece geniş olanaklar açılır.

• Gerekirse, önce soğutucuyı sistemden çıkarmadan ısıtıcıyı değiştirebilirsiniz.
• Bir vinç yardımıyla belirli bir odada sıcaklık koşullarını kontrol etmek ve enerji kaynaklarını korumak mümkündür.
• Radyatörün temizlenmesi, çalışma ortamını ısıtma şebekesinden boşaltmaksızın da yapılabilir.

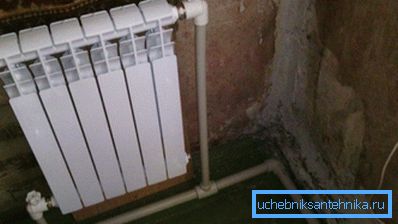

NOT! Genellikle, iki borulu bir ev ısıtma sisteminin giriş ve çıkış borusunda doğrudan ısıtıcının önüne bir açısal tipte küresel vana monte edilir.

Temel bilgiler

Radyatör polipropilen köşe valfı, modern ısıtma ağları ile oldukça popülerdir. Fiyatı aslında düşüktür, ancak iletişim sisteminin güvenilir bir şekilde çalışmasına izin verir. Polimerik malzeme önemli sıcaklık farklılıklarına dayanabilir.

Ürün özellikleri

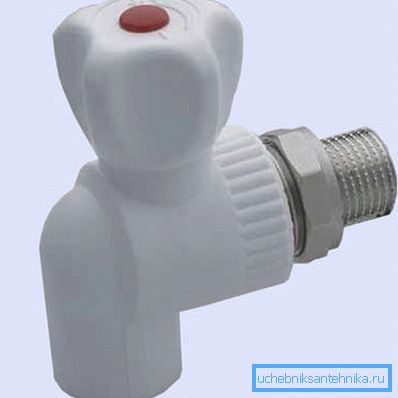

Polipropilen muhafazaya sahip cihazlar, çalışma ortamının su ısıtma sistemlerinde akışını engellemek için mükemmeldir. Aşağıdaki tablo, bu aygıtın teknik özelliklerini gösterir, böylece acemi ustaları kendilerini tanıyabilir.

Uyarı! Benzer ürünlerin imalatında polipropilenin aktif kullanımına rağmen, üretim sürecinde başka malzemeler kullanılabilir. Örneğin, pirinç daha az popüler değildir.

Cihaz fikstürü

Ürünün gövdesi polipropilenden yapılırken, dış kısım beyaz bir boya içerirken iç kısımda bulunmaz. Klipsin altında, özel bir elemanın bir sızdırmazlık halkasıyla sabitlendiği özel bir diş ile donatılmış bir pirinç ekleme parçası bulunmaktadır.

Tutamak çoğunlukla hafif plastikten yapılır. Küçük bir vida ile, bir çift doldurma kutusu olan bir pirinç çubuğa bağlanır. Çalışma sıvısının akışı, bilyeli valf nedeniyle tıkanmıştır.

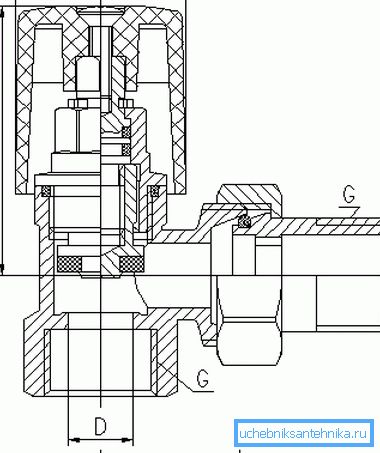

Genel boyutları

Açı radyatör vanası 1 2 88 mm yüksekliğe sahiptir. Valfın üst kısmından orta eksene olan mesafe 58 mm'dir ve dişli bağlantının başlangıcından merkezi eksene - 57 mm kadardır. Ağırlığa gelince, böyle bir ürün tam olarak 160 g ağırlığındadır.

Radyatör açı musluğu 25 3 4, 99 mm yüksekliğe sahiptir. Valfin kenarından merkez eksene kadar, mesafe 59 mm ve dişten - 69 mm'dir. Böyle bir cihaz 230 g ağırlığındadır.

Kurulum önerileri

• Ürünler herhangi bir pozisyonda monte edilebilir.. Cihazın yüzeyinde kirlenme olmamalıdır. Tüm çalışmalar en az +10 derecelik bir hava sıcaklığında yapılmalıdır.

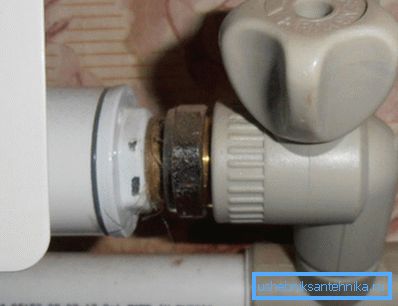

• Tıkaç tekerlek anahtarı ile ekli. Elle sıkıldıktan sonra, birleştirme somunu yaklaşık yarım tur sıkılır. Diş, PTFE sızdırmazlık malzemesi ile kapatılmıştır.
• Vinçin polipropilen boruya tutturulması termal maruziyet ile gerçekleştirilir. Çalışma sırasında özel bir kaynak makinası kullanılır. Çalışma sıcaklığı genellikle 260 derecedir.

Çalışma ve bakım

Ürünler belli sıcaklık koşullarında ve basınçlarda kullanılmalıdır. Bu göstergeler teknik özelliklere sahip tabloda belirtilmiştir. Ürünün gövdesi polipropilen ile reaksiyona girebilecek kimyasallara maruz bırakılmamalıdır.

Cihazın iç kısmındaki çalışma ortamının donması durumundan kaçınılmalıdır, çünkü bu durum ana parçalara zarar verebilir. Ağı boşaltırken, sıvının boşluklarda kalmaması için musluğun açık bırakılması tavsiye edilir.

Depolama ve ulaşım

Ürünler temel gereksinimleri yansıtan GOST 15150 paragrafları dikkate alınarak saklanmalıdır. Ürünler uzun süre güneş ışığına maruz kalmadan tamamen korunmalıdır. Havalandırmalı tenteler ana priz olarak önerilmektedir.

Nakliye için, ürünler özel kargo olarak sınıflandırılmadığından, herhangi bir nakliye ile gerçekleştirilebilir. Yükleme ve boşaltma işlemleri -10 dereceden daha düşük olmayan bir sıcaklıkta yapılmalıdır. Nakliye ayaz koşullarda yapılırsa, mekanik yüklerin transferini önlemek için bazı önlemler alınmalıdır.

Son bölüm

Bir Amerikan pa'sı ile birlikte radyatör köşe valfine özel dikkat gösterilmelidir. Bir kapak somunu ve sayaç parçaları biçiminde üç elemandan oluşan hızlı serbest bırakma kuplajına dayanır. Bu makaledeki video yükleme ürünleri için ek talimatlar sunulmuştur. Bununla tanıştıktan sonra montaj işi elle kolayca yapılabilir.
