Radyatör vanası - bu valf ve kontrol valfleri hakkında

27-10-2018
Su kaynağı

Su ısıtıcısını kullanırken vanalar ve kontrol vanaları kullanmadan yapamazsınız. Farklı tipte radyatör vanalarının montajı sayesinde, bataryanın ısıtmasını ayarlamak, ısıtma sisteminin bir bütün olarak güvenilirliğini arttırmak mümkün hale gelir.

Tabii ki, böyle bir etki ancak, kişi, ilgili sorunun çözülmesi için hangi musluğun optimal olduğunu açıkça anladıysa sağlanacaktır.

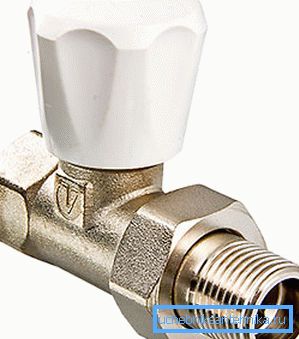

Radyatör ısıtma için vinç

Radyatör vinç türleri hakkında

Radyatörler için tüm musluklar 3 gruba ayrılabilir:

  • Soğutma sıvısının ısıtma cihazına akışını ayarlamak için. Bu, her bir radyatördeki sıcaklığın, içerisinden soğutucu akımını azaltarak / arttırarak değiştirmeyi mümkün kılar. Bu amaçla, genellikle standart vanalar kullanılır ve vananın manuel olarak döndürülmesiyle borunun geçişi engellenir;

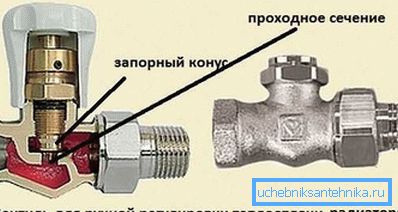

Fotoğrafta - soğutma sıvısı akımının manuel ayarlanması için bir cihaz

Dikkat edin! Günde birkaç kez dağılmamak için, akünün sıcaklığını ayarlamak için otomatik ayarlamalı özel termal kafaları kullanmak mantıklıdır. İlk kalibrasyondan sonra, sıcaklık kendiliğinden ayarlanacaktır.

  • bataryayı ısıtma devresinden "kapatmak" için. Radyatörlerin ayar vanası, soğutucu akışkanını yavaş yavaş borudan azaltırsa, bu durumda ısıtıcıyı derhal kapatmak gerekir. Bu amaçla, en basit bilyeli valfler kullanılır ve ısıtma sisteminin daha fazla çalışabilmesi için bir baypas, besleme ve boşaltma borularını bağlayan boru hattının bir kısmı düzenlenir.

Dikkat edin! Elbette, kapama vanalarının bypassın ötesinde, yani aküye daha yakın monte edilmesi gerekmektedir.

  • bazen, tüm montaj kurallarına uyulsa bile, havada hava birikebilir, bu da eşit olmayan ısınmaya yol açar.y. Mayevsky'nin vinci - hava tıkaçları için basit bir yapı kullanılır. Bu cihazın fiyatı ucuzdur (yerli üreticiler yaklaşık 160-200 ruble arasında bir fiyat etiketi belirlemektedir) ve faydaları muazzamdır - periyodik hava tahliyesi tüm radyatör bölümlerinin maksimum verimlilikle çalışmasını sağlar.

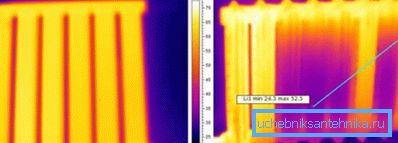

Tapalı bir batarya termogram örneği

Montaj alanına gelince, hem yatay hem de dikey boru bölümlerine kapatma ve kontrol vanaları monte edilebilir. Ayrıca satışta radyatör köşe valfini bulabilirsiniz - eylemlerinin prensibi sıradan değildir ve tüm fark formdadır.

Cihaz hakkında daha fazla bilgi, çalışma prensibi ve radyatörler için vinç seçimi

Bilinçli bir seçim için, özel bir ayarlama / kilitleme cihazının çalışmasını ve çalışmasını ilke edip, valfın amacını (kapatma veya düzenleme) belirlemek için açıkça anlaşılmalıdır. Radyatörleri kurarken, bu tür sorunları çözmeniz gerekir: ısıtmanın ayarlanması, yüksek sezonda bataryayı söndürme kabiliyeti, hava tapalarını çalışmadan söndürmeden çıkarması.

Bu nedenle, bu sorunları çözmek için izin, vinç üzerinde odaklanır. Özellikle, bilyalı, geleneksel regülatör vinçler ve bir Mayevsky vinci düşünülmektedir.

valflama

Küresel vana, vanaların en basit temsilcisi olarak kabul edilebilir. Genellikle, radyatör için bir ayar valfı olarak değil, aküden soğutucu akımının tam ve hızlı örtüşmesi için kullanılır - yani, ısıtma devresinin çalışmasından kapatılır.

Bu tür bir valf uygulaması, besleme ve tahliye borularının bir jumper ile bağlanmasını gerektirir, valfler kapalı olduğunda, soğutucu, bu jumper aracılığıyla ısıtıcı tarafından atlanır. Neredeyse anında yapılabiliyor, musluk düğmesine 90 basmanız yeterli oluyor mu?

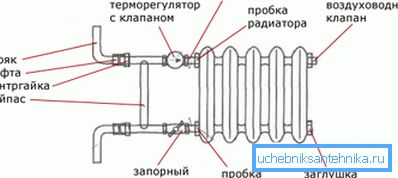

Baypas Organizasyon Şeması

Böyle bir cihazın ana elemanı, bir delikten ve kesilmiş bölümlerden oluşan bir metal toptur. Pahalı modellerde, topa sıkı bir şekilde oturan ve sıkılık sağlayan yaylı contalar kullanılır, cihazlarda daha ucuz, sızdırmazlık contanın sızdırmazlık contasına ısı transfer ajanının akışına karşı preslenmesi nedeniyle elde edilir.

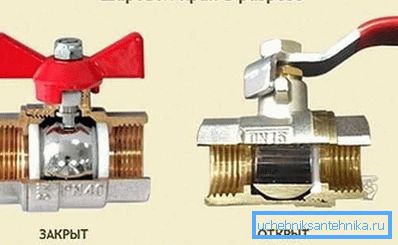

Küresel vana cihazı

Baypas düzenlenirken radyatörler için üç yollu küresel vana, doğrudan tee yerine monte edilebilir. İşletim sırasında, suyun akışını tamamen ısıtıcıya yönlendirmek, tamamen radyatörü veya kısmen bataryayı atlamak ve kısmen de baypas üzerinden yönlendirmek mümkün olacaktır - her şey musluğun tasarımına bağlıdır. Bu yaklaşımla, ayar ve kapatma işlevi birleştirilmiştir.

Isıtma ayarı

Bataryaya sıcak suyun akışını düzenlemenin en uygun maliyetli yolu, valf dönerken, boru kademeli olarak kapanırken, geleneksel bir ayarlama cihazının besleme borusu üzerine kurulması olarak düşünülebilir. Kurulum sırasında sadece sökülebilir bağlantılar kullanılır (kural olarak, soket eklemleri), bu yüzden kurulum talimatları sadece birkaç noktayı içerir: FUM bandını iplik üzerine sarın ve musluğu vidalayın.

Dikkat edin! En basit bilyeli karşılıklar kontrol vanaları olarak kullanılamaz çünkü sadece 2 çalışma pozisyonuna sahiptirler - normalde açık ve normalde kapalıdırlar.

Manuel ayar çok uygun değil - öncelikle, vinç kolunu sürekli çevirmeli ve ikincisi - ayarlama doğruluğu par. Termal kafaya sahip özel regülatörler çok daha uygundur - sıcaklık kontrolünü tamamen unutmaya izin vereceklerdir, her şey otomatik modda gerçekleşecektir.

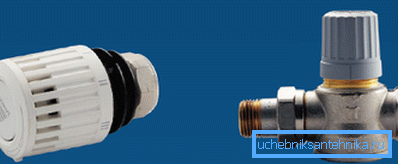

Pil için bir termostat gibi görünüyor

Bu tür termostatların cihazı son derece basittir - ana "çalışma gövdesi", oluklu duvarlara sahip sızdırmaz bir odaya benzemektedir. İçinde ısıtıldığında genişleyen bir sıvı veya gazdır. Bu işlem, körüğün uzamasına neden olur (aynı sızdırmaz bölme), bunun nedeni lümende bir azalma ve buna bağlı olarak, soğutucu akışkanda radyatörden bir azalma olmasıdır.

Pilden hava fişlerini çıkarma

Bir hava kilidinin meydana gelmesi bataryanın eşit olmayan şekilde ısınmasıyla kararlaştırılabilir, bazı bölümler sıcaktır ve bazıları - ancak sıcaktır. Mayevsky'nin vinci bu sorunla başa çıkmaya yardımcı olacak ve özel kısıtlamalar olmaksızın kurulabilecek, sadece çap önemli.

Ayrıca, metallerin galvanik bir çift oluşturmaması için akünün malzemesini de hesaba katmak gerekir, bu nedenle dökme demir radyatörlerde 15 mm'lik dökme demir radyatörler için Mayevsky valfini tavsiye edebilirsiniz.

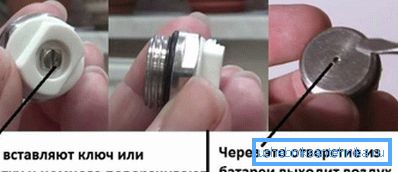

Akü Boşaltma Cihazı

Kurulum için, bu tür cihazlar radyatörün üst kısmında bulunur, akünün sonunda fişin içine girer. Ve dışa doğru, düzenli bir yıkayıcıya benziyor.

Bu yıkayıcının merkezinde, işlem sırasında bir delikten vidalanan metal bir tapa ile kapatılan bir koni şeklinde bir delik bulunmaktadır. Aşırı havayı boşaltabilmek için, bir tornavida ile elinizle metal koniyi hafifçe sola çevirin, deliği kapatın, hemen giden hava sesini duymalısınız. Su, musluktan dışarı akmaya başladığında süreç tamamlanmış sayılabilir.

Radyatör için bir vinç seçmenin incelikleri

Seçim yaparken, sadece amaç değil, aynı zamanda stop / kontrol vanalarının montaj yeri de dikkate alınmalıdır. Bu nedenle, radyatöre su temini için bir radyatör için bir açı musluğu kullanılabilir. Daha düşük bir bağlantıya sahip radyatörler için vinçler biraz spesifik görünüyorlar, biraz dürbün gibi.

Dışa doğru, dürbünleri andırıyor

Üst ve alt vinçlerde olduğu gibi, çalışma prensibi ve iç yapı farklı değildir, sadece ayarlama metodu farklıdır. Bu önemli farktır - açısal üst ve alt radyatör vanaları, üst el ayarlanabilir, ancak alt ayarlanabilir ayarlanabilir anahtar ile mevcuttur. Bu, sıkışık koşullarda kurulabilmesi için yapılır.

Alt vinç

Özetlersek

Radyatörün vinçleri olmadan, ısıtma sistemini kurarken yapamazsınız. Bu basit cihazlar sayesinde, ısıtma sisteminin çalışması geniş bir aralıkta düzenlenebilir ve ısıtmanın bir bütün olarak güvenilirliği ve stabilitesi de artacaktır.

Bu tür cihazların kurulumunun, ısıtma tesisatı maliyetinde önemli bir artışa neden olmaması da önemlidir. Bu makaledeki video, termostat ve valfler kullanarak bir radyatörün bağlanması örneğini açıklar.
