Rögar kuyu: cihazın özellikleri ve ana türleri

Karmaşık ve pahalı olmamakla birlikte, menhollerin kapakları hala oldukça önemli bir işlevi yerine getirmektedir. Kuyu lümenini kapatırlar, içeriye yağış ve döküntü nüfuzunu önlerler ve aynı zamanda insanları ve evcil hayvanları bir delikten korurlar.

Doğal olarak, hangi görevleri gerçekleştireceklerine ve hangi yüklerin maruz kalmayı planladığına bağlı olarak kapakların seçilmesi gerekir. Ve modern endüstri bu parçaları geniş bir aralıkta ürettiğinden, bu makale mevcut seçeneklerin bolluğunu anlamaya yardımcı olacaktır.

Amaç ve Çeşitlilik

Denetim İyi Tasarım

Sıhhi tesisat, kanalizasyon ve diğer iletişim sistemlerinin en verimli çalışması için yeraltı borularına ve tellere erişim gereklidir. Bu şeridin tamamı boyunca erişilebilmesini sağlamak için, muayene kuyuları denilen - dikey şaftlar - monte edilir, aşağı doğru değerlendirilebilir, iletişimi ayarlayabilir veya onarabilirsiniz..

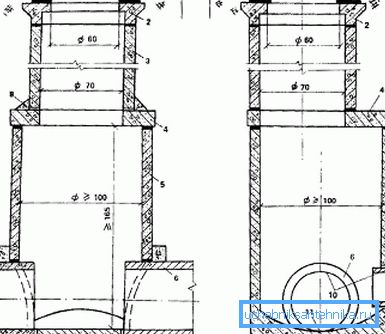

Tipik bir kuyu, aşağıdaki unsurlardan oluşur:

• Çalışma odası. Alt kısımda bulunan boru, kablolar ve ayrıca bir kişinin çalışma sırasında bulunabileceği bir kamera içerir. Tam teşekküllü bir çalışma odası, sadece büyük otoyolların kuyuları ile donatılmıştır, küçük şebekelerde (örneğin, özel bir evin sığ kanalizasyon sistemleri), para kazanmak için, onlar olmadan yapmaya çalışırlar.
• Bir şaft, iletişimi veya bir çalışma odasını bir yüzeye bağlayan dikey bir kanaldır. Büyük bir derinlikle (2 m ve daha fazla) sabit bir merdivenle tamamlanabilir.

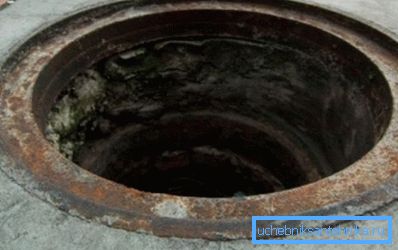

• Menhol - kuyu içerisine erişim sağlar. Çoğu durumda, iki kısımdan oluşur: şaftın üst kısmına sabit şekilde monte edilmiş sabit bir boyun ve çıkarılabilir bir kapak.
• Bazı kuyucuklarda, boyun daha karmaşık bir yapıya sahiptir ve iki kapakla donatılmıştır - koruyucu ve kapama. Kilitleme tertibatı nispeten küçük bir kütleye sahiptir, ancak yüksek bir mekanik mukavemete sahiptir ve sofistike bir kilit ile donatılmıştır. Çoğu zaman, demir dışı metallerin çalınmasını önlemek için çelik kilit kapakları kablo ağlarının kuyularına monte edilir. (Ayrıca kuyu için makale kapağına bakınız: nasıl kurulur.)

Menhol gereksinimleri

Tüm sistemin güvenilirliği rögar kapağının tasarımına bağlıdır.

Kural olarak, bu öğe aşağıdakilerle karakterize edilir:

• Yoğun yaya ve trafik yüklerine dayanacak yüksek mekanik dayanım. Kırılmayı önlemek için, bu parçalar dökme demir, polimerler, betonarme, vb.
• Hemen hemen spontan açıklık hariç önemli kütle.

Dikkat edin! Düşük ağırlıkla karakterize edilen modeller, zorunlu olarak karmaşık döner kilitlerle donatılmıştır.

• Ayakkabı tabanları ve lastiklerin ambar kapağı ile yapışmasını sağlayan pürüzsüz dokulu yüzey. Bir kaplama tabakası altında gömme montajı için tasarlanmış modeller haricinde pürüzsüz kapaklar neredeyse hiç yapılmaz.
• Kuyu içeriğini nemden korumak için yüksek derecede sıkılık. Bazı kapaklar açmak için özel açıklıklar yapar, ancak bu yalnızca su ve kanalizasyon sistemleri donatılırken kullanılabilir.
• Kapağın şekli genellikle eşit veya dışbükeydir. İçbükey parçaların kullanımı irrasyoneldir, çünkü bu durumda kapak, yağmur suyunun biriktirildiği bir yer haline gelir ve kış - kar ve buzda olur.

Kilitleme mekanizmasının özellikleri

Çoğu durumda, kapağın boyun ile kilitlenmesi zor değildir. Ana görevi, ayak ya da tekerleğin basıncı altında kendiliğinden açılmayı önlemek ve ayrıca kapağı boynuna sabitlemek ve hareket etmesini engellemektir.

Kural olarak, bu tür bileşikler iki tiptir:

• Dökme demir ve polimer-kum parçaları, döşendiğinde boyundaki karşılık gelen oluklara uyan yan çıkıntılar ile yapılır.
• Plastik ürünler dişli bir bağlantıya sahip olabilir ve ayrıca katlanabilir tutamaklarla donatılabilir.

Dikkat edin! Betonarme yapıdan yapılan detaylar, genellikle kesik koni şeklindedir ve herhangi bir sabitleme olmaksızın fiş prensibine göre işlev görür.

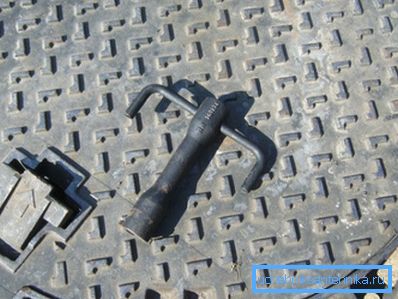

Bununla birlikte, kuyulara telefon kabloları veya elektrik kabloları ile monte edilen kapaklar da bir kilitleme mekanizması ile donatılabilir:

• En yaygın kilitler bayrak tipi olup, çelik çıkıntılar boyun ve kapak arasında bir kanca oluşturur.
• Daha az yaygın olarak kullanılan ve sırrı olan bir cıvata ile dişli bağlantı.
• Ancak en güvenilir olanı, kilitlendiğinde boynundaki kapağı kilitleyen genişleme mekanizmasıdır.

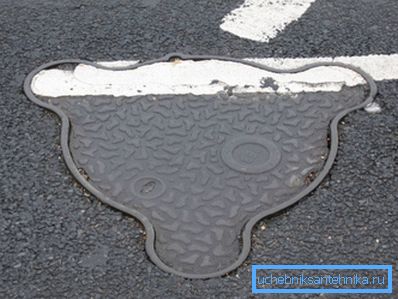

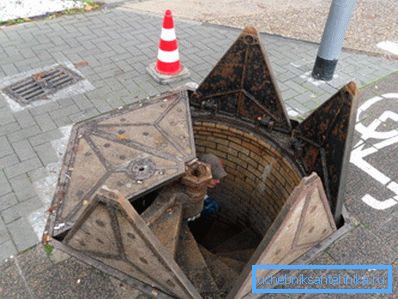

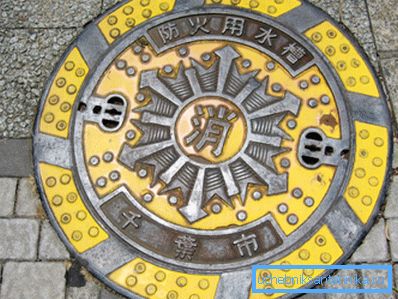

Diğer tasarımlar yurtdışında da kullanılabilir ve bunlardan bazılarını makalemizdeki fotoğraflarda görebilirsiniz.

Kapaklar sınıflandırması

Herkesin belirli bir durumun ihtiyaçlarına göre bir kapak seçebilme şansına sahip olması için, bu bölümleri sınıflandırmak için çeşitli seçenekler geliştirilmiştir. En popüler yük sınıfı sınıflamasıdır.

Bu belgeye göre, kapaklar aşağıdakilere ayrılmıştır:

• Hafif (tam boy ve küçük boyutlu) - yaya alanları, yeşil alanlar ve özel hanelerde kullanılabilir.
• Ortamlar - otoparklarda ve kaldırımlarda kullanılır.
• Ağır - orta ve yüksek trafik yoğunluğu olan yollara monte edilir.
• Ağır trunk - yoğun trafikli şehirlerarası otoyollarda kullanılır.
• Süper ağır ambarlara, hava limanlarına, limanlara vb.

Buna ek olarak, menhol menholleri, imalat malzemesine bağlı olarak birkaç kategoriye ayrılmaktadır. Makalenin aşağıdaki bölümlerini ayıracağımız bu sınıflandırmadır.

Dökme demir konstrüksiyon

GOST uyarınca şartname

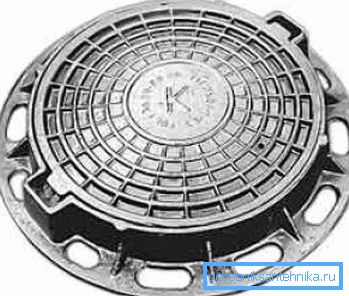

Günümüzde en yaygın kullanılan dökme demir yapılardır. Menholler için dökme demir menhollerde GOST aşağıdaki şartlara uygunluğu sağlar:

• Bu standarda uyan konstrüksiyonlar dört boyuttan biri için uygun olmalıdır: hafif, ağır, ağır gövde ve onarım. Ürün kütlesi türlerine uygun olmalıdır.
• Her başlık, amaçlanan amaç için etiketlenmelidir. Ana markalama sembolleri şunlardır: B - su besleme sistemleri, K - kanalizasyon şebekeleri, D - yangın hidrantları, D - yağmur suyu akışı sistemleri.

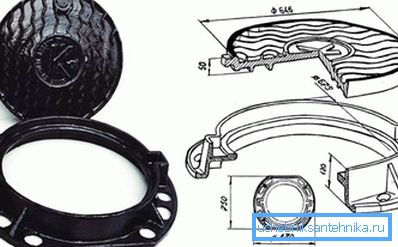

• Kapağın yüzeyi nervürlü olmalıdır. Kaburgalar ya dalgalı ya da teğet şeklinde olabilir (makale için çizimlere ve şemalara bakınız).

• Boyunlar, СЧ15 markası ve üzeri dökme demirden enjeksiyonla kalıplanır. SCh45'den daha düşük olmayan hammaddelerin üretimi için.

Dikkat edin! Eğer tasarım bir lastik contanın donanımını sağlıyorsa, o zaman GOST 3634 - 99'a göre sertliği 40 birimden az olamaz.

Artıları ve eksileri

Dökme demir kapakların avantajları açıktır:

• Malzeme 75-80 tona kadar yüklere dayanabilir.
• Üretim teknolojisine uyulduğunda, bir ürünün dayanıklılığı garanti edilir.
• Masif metal parçaların sıcaklık deformasyonları minimaldir.

Eksileri de vardır:

• Yüksek fiyat
• Önemli ölçüde ve sonuç olarak - kapağı hareket ettirmede zorluklar.
• Metal ile temas halinde ortaya çıkma olasılığı.
• Ve en önemlisi, bu kapaklar sistematik bir şekilde çalıyor ve suya geçiyor.

Polimer kum ürünleri

üretim

Bugün dökme demir döküm yapılara alternatif olarak polimer-kum malzemeden yapılmış kapakların kullanılması önerilmektedir.

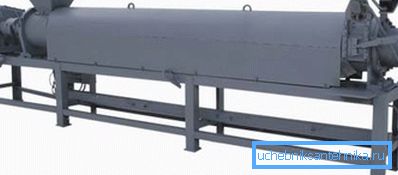

Bu ürünler aşağıdaki şemaya göre üretilmektedir:

• Yüksek mukavemetli polimer hammaddeleri 300'ün üzerindeki sıcaklıklara ısıtılır.⁰ İle maksimum ciro elde etmek.
• Erimiş polimer kurşun içinde dikkatlice elenmiş kuvars kumu, yanı sıra renklendirme ve stabilize edici katkı maddeleri.
• Kullanılan pigmente bağlı olarak ürün yeşil, kırmızı, turuncu olabilir - genel olarak, kaplamanın arka planına karşı görünmez hale getirilebilir ve dikkat çekmek için tezat oluşturulabilir.
• Elde edilen karışım homojen bir kütleye kadar karıştırılır.
• Özel şekillerde metal takviye yapılır. Takviye çubuklarının kalınlığı, büyük ölçüde ürünün mukavemetini belirler.

Dikkat edin! Takviye varlığı, kar ve buz altında saklanan kapakların aranmasını kolaylaştırır. Buzlu yolda bir rögar bulmak için en basit metal dedektörü kullanmak için yeterlidir.

• Polimer kum karışımı, takviyeli kalıba dökülür, daha sonra parça, daha fazla kurutma ile presleme bölümüne gönderilir.
• Bitmiş ürün çıkarılır ve son işlemlere tabi tutulur - kenarların tesviye edilmesi, çapak alma, vb.

Polimer kalınlığına ve takviye çubuğunun çapına bağlı olarak, polimer-kum ambarları birkaç kategoriye ayrılır:

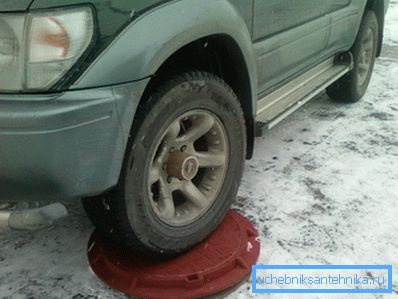

• Hafif - en fazla 45 kg ağırlığındadır, 3 tona kadar yüklere dayanabilir. Kişisel parsellerin ve özel mülkiyetin çoğunluğu için en uygun seçim.
• Orta - hemen hemen aynı kütleye sahiptir, ancak daha kalın takviye kullanımı nedeniyle 6 tona kadar yüklere dayanabilir. Düşük trafikli yollara uyabilir.
• Ağır - yarım asırdan fazla, 15 tona kadar "tutun", neredeyse tüm yollarda dökme demir için bir yedek.

Avantajları ve dezavantajları

Bu tip bir ürünün çeşitli avantajları vardır:

• Yatak kapasitesi çoğu durumda kullanım için oldukça yeterlidir.
• Kapakların nispeten küçük olması nedeniyle kendi elleriyle kolayca monte edilir.
• Gelişmiş tasarım, kapağı açıp kapatmayı kolaylaştırır.
• Metal ürünlerden farklı olarak, kapak ve boyun sert donta olsa bile birbirine “yapışmaz”.

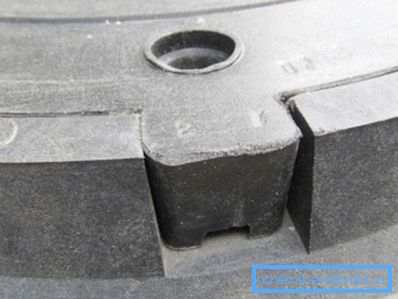

Dikkat edin! Presleme aşamasında boyutsal ızgaraların gözlemlenmesi, rögarın maksimum sızdırmazlığının sağlanmasına izin verir.

• Materyal (katkı maddeleri içeren polimer-kum kompoziti) çürümeye ve korozyona maruz kalmaz ve sıcaklıkta keskin bir değişiklik olsa bile deforme olmaz.
• Karışım daha düşük sıcaklıklarda mukavemet kaybetmediğinden, kapak donmaya karşı dayanıklıdır.
• Ürünlerin maliyeti de dökme demirden daha düşük. Bu, teknolojik sürecin sadeliği ile açıklanır: üretim, metali eritebilen bir fırına ihtiyaç duymaz.

Ancak, ana artı davetsiz misafirlerin ilgi eksikliği. Bu tür ürünleri çalmak anlamsızdır, çünkü minimum miktarda metal içerirler. Ve onu polimerik bir monolitten çıkarmak çok zordur.

Madenciler gelince, onlar da gerçekleşir:

• Aşırı yük taşıyan yollar için, dökme demir seçmek daha iyidir. Her halükarda, bugüne kadar 50 tondan fazla taşıma kapasitesine sahip polimer kapakların seri üretimi gerçekleşmemiştir.

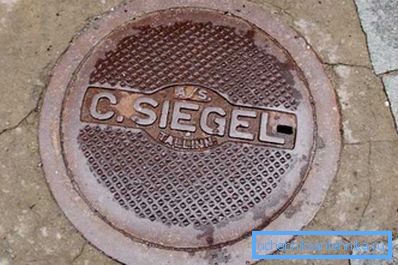

• Dolu polimerin dayanıklılığı da metalden daha düşüktür. Bu ürünlerin çoğuna iliştirilen talimat, 20 yıl boyunca hizmeti garanti eder. Kural olarak, gerçekte, bu dönem çok daha yüksektir, ancak 40 yıl sonra hala kapakların değiştirilmesi gerekecektir. Dökme demir ürünlere gelince, bugün bazı yerlerde “NEP” sırasında hâlâ kullanılanlar mükemmel bir şekilde hizmet vermektedir.

Diğer çeşitleri

Doğal olarak, kullanılan parçaların listesi bu iki çeşitle sınırlı değildir.

Dökme demir ve polimer-kumun yanı sıra en popüler olanları arasında plastik ve betonarme kapaklar bulunur:

• Plastik konstrüksiyonlar PVC bazlı teknopolimerlerden yapılmaktadır. En yaygın yöntem enjeksiyon kalıptır.
• Rögar kapaklarının plastik yapılarının avantajları arasında düşük kütle ve nispeten düşük maliyet bulunmaktadır.
• Aynı zamanda, düşük sıcaklıklarda yüksek kırılganlığın yanı sıra önemli esneklik, bu ürünlerin kullanımını sınırlandırır. Çoğu zaman bahçe arazilerinde kullanılırlar ve neredeyse hiç kimsenin yürümediği yerlerde kurulurlar.

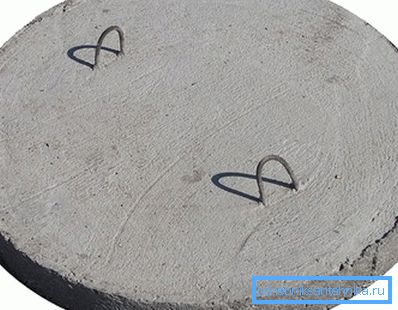

• Çelik takviyeli betonarme yapılar da sıklıkla kullanılmaktadır. İyi bir güvenlik payına sahiptirler, çünkü bunlar inşaat şantiyelerinde ve diğer benzer nesnelerde kurulabilirler.
• Parçayı boyundan çıkarmak için, üretim aşamasında takviye kafesine kaynaklı çelik bir braket kullanılır.
• Beton ürünlerinin temel dezavantajları - estetik bir görünüm ve boyun ile aynı hizada kurmanın zorluğu. Çoğu durumda, beton "mantar" geçici bir ölçü olarak, örneğin, düzenli bir dökme demir kapak çaldığında kuyudaki deliği tıkamak için kullanılır.

Sonuç

Plastik ve dökme demir ürünlerle birlikte bir polimer kumu menholleri deliği, sitenizde kullanılabilir. (Ayrıca kuyu için plastik kapak makalesine bakın: nasıl seçilir.) Kendisine atanan görevlere en uygun olacak bir model seçmek önemlidir.

Ancak betonarme ürünler sadece yapım aşamasında kullanılmalıdır: çok güzel görünmüyorlar ve çıkıntılı kenarda düzenli olarak yanacaksınız. Açıklanan ayrıntıların daha ayrıntılı bir özeti, bu makaledeki videoya bakabilirsiniz.
