Servo tahrikli küresel vana - özellikleri ve amacı

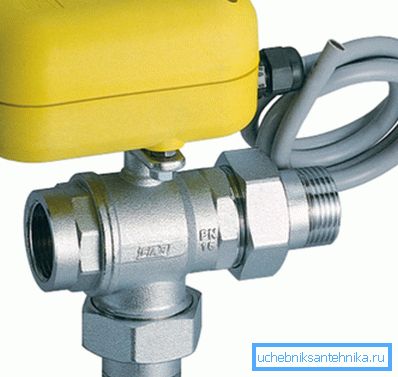

Küresel vanalar kendilerini güvenilir kapatma vanaları olarak uzun süredir sağlamıştır. Son zamanlarda, servo sürücüler ve diğer uzaktan kumanda türlerinin kullanılması nedeniyle, bu cihazların işlevselliği önemli ölçüde genişletilmiştir. Örneğin, servolu üç yollu bir valf, sıvı ve gaz akışını kontrol etmek için çeşitli otomatik sistemlerde geniş uygulama alanı bulmuştur.

Bu yazıda, bu cihazların ne olduğuna ve hangi amaçlarla kullanıldığına daha yakından bakacağız.

Sürücülü vinçlerin özellikleri

Genel bilgi

Yani, yukarıda belirtildiği gibi, küresel vanalar vanalara aittir. Diğer tipteki valflerden farklı olarak, bunlar yalnızca sıvıların veya gazların akışını tamamen kapatmak için tasarlanmıştır (ayrıca bkz. Küresel valf sıkıştırma valfi - özellikler ve amaç).

Bu aygıtlar top olarak adlandırılır çünkü kilitleme mekanizması, içinden bir deliğin geçtiği bir top şeklindedir. Top 90 derece döndüğünde, yani. boru hattının eksenine dik konumu, akış bloke edilir.

Cihazın sızdırmazlığı, topun içine rahatça oturan yumuşak malzemeden yapılmış iki halka sağlar. Mekanizmanın sadeliği nedeniyle, bu ürünler güvenilirlik ve dayanıklılık ile ayırt edilir.

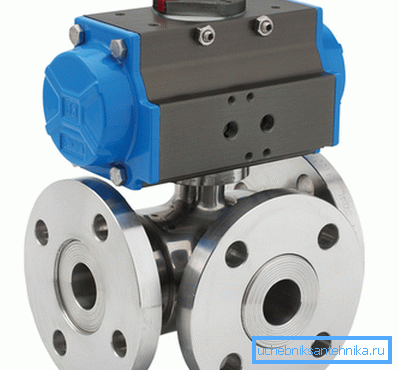

Tahrik ünitelerinin kullanımı, cihazların çalışmasını otomatikleştirmemize veya uzaktan kontrol etmemize izin verdi, örneğin, potansiyel olarak tehlikeli endüstrilerde sıvıların ve gazların akışını kontrol etmek için endüstriyel boru hatlarında pnömatik çalıştırmalı bir küresel vana kullanılmaktadır. Elektrik motorlarının kullanılmasının tavsiye edilmediği yerlerde de kullanılır.

Bilyalı valfin pnömatik hidrolik aktüatörünün, sürücünün kendisinin küçük boyutlarına sahip büyük bir tork sağladığı ve bunun üretimdeki popülerliğini kazandığı unutulmamalıdır. Ancak, iç amaçlar için, bu cihazlar geçerli değildir.

Diğer yandan, servo tahrikli kapatma bilyalı vanalar, sele karşı konut koruma sistemlerinde geniş bir uygulama alanı bulmuştur. Ayrıca, sıcaklığa bağlı olarak, soğutucunun akışını otomatik olarak bloke ettiği veya açtığı klima sistemlerinde kullanılır.

Dikkat edin! Satışta, 12 ila 220 V arasında farklı voltajlar için tasarlanmış servo sürücülere sahip vanalar bulunmaktadır. Bu parametre, bir ürün alırken dikkate alınmalıdır.

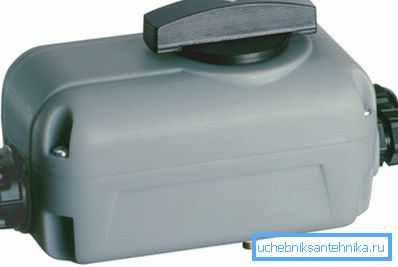

Servo cihazı

Servo kontrolü sadece iki elemandan oluşur:

• Elektrik motoru;
• 90 derecelik bir bükülme ile su beslemesini açan ve kapatan dişli redüktörü.

Bir küresel vana tahriki, motorun dönüş yönü değiştiğinde açılır ve kapanır. Böylece, servo cihazı oldukça basittir.

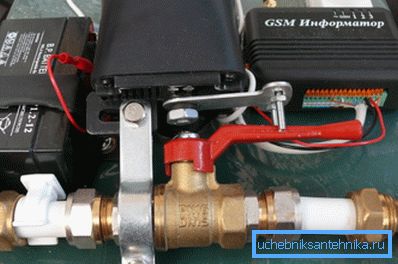

İpucu! Bir küresel vana için kendiniz bir elektrikli sürücü yapabilirsiniz. Bu amaçlar için, sadece 100 derecelik bir dönüş yapan arka silecek VAZ-2109'daki motor (kolların geri tepmesini dikkate alarak, sadece 90 derece çıkıyor).

Bir kural olarak, elektrik motoru, bir dizi sızdırmazlık elemanı ile valftan kendisinden ayrılan bir hava geçirmez muhafaza içinde yer almaktadır. Bu nedenle, cihaz güvenlidir.

Mekanizma durumunda, örneğin, elektrik kapatılırsa, vinci kendi ellerinizle kontrol etmenizi sağlayan bir düğme veya kol bulunur. Ek olarak, elektrikli aktüatörler, bir pompanın, kazanın veya su kaynağı ile ilgili diğer ekipmanın çalışmasını kontrol etmenizi sağlayan bir dahili yardımcı mikro şaltere sahiptir.

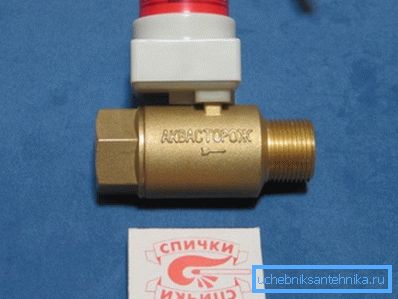

Halihazırda, pazarın hem yabancı hem de yerli üreticilere ait geniş bir ürün yelpazesi bulunmaktadır. Dahası, ikincisi kaliteden daha düşük değildir, fakat aynı zamanda, bunların fiyatı da daha düşüktür.

uygulama

Her şeyden önce, elektrik tahrikinin sadece kilitleme mekanizmasının konumunu değiştirdiği söylenmelidir. Aynı cihaz, termostatlar, termostatik zamanlayıcılar veya mekanizmanın elektrik motoruna elektrik akımı gönderen diğer cihazlar tarafından kontrol edilir.

Örnek olarak, bu cihazın hem su kaynağı hem de ısıtma için kullanılabilen sellere karşı koruma sisteminde çalışmasını düşünün.

Yani, vanalara ek olarak, şunları içerir:

• Kaçak sensörleri.
• Denetleyici.

Benzer bir sistem aşağıdaki gibi çalışır:

• Sensörler, taşma durumunda su birikiminin en yüksek olduğu yerlerde bulunur.. Bu cihazın çalışması prensibi, suyun iki kontağı kapatması gerçeğine dayanır, bunun sonucunda denetleyiciye bir darbe gönderilir.
• Sensörden gelen sinyali aldıktan sonra kontrol cihazı elektrik motoruna bir elektrik akımı gönderir.
• Elektrikli aktüatör, sırasıyla vanayı kapatır ve böylece su kaynağını bloke eder. Bundan sonra, tahrik muhafazasındaki düğmeye basarak su beslemesini kendiniz açabilirsiniz.

Bu prensibe göre, diğer sistemler bir tahrikli valflerin kullanılmasıyla çalışır.

Dikkat edin! Sele karşı koruma sistemlerinde tahrikli vinç, evin veya dairenin girişindeki suyu engelleyen kesme vanalarından sonra kurulmuştur. Cihazı mekanik valfler yerine kullanmak yasaktır.

Burada, belki de, bir sürücü ile vanaların tüm ana özellikleri.

Sonuç

Bilyalı valfler için aktüatörler sadece bunları uzaktan kontrol etmeyi değil, aynı zamanda otomatik akış kontrol sistemlerinde de kullanmalarını sağlar. Özellikle, sele karşı konut koruma sistemleri son zamanlarda çok popüler hale gelmiştir. Bu nedenle, bunlar ümit vadeden bir buluş olarak adlandırılabilir (ayrıca bkz. Radyatör vanası - bu valf ve kontrol valfleri hakkında bilmeniz gereken her şey).

Bu makaledeki videodan, belirlenen konu hakkında bazı ek bilgiler alabilirsiniz.
