Sharovy vinç 1 1 4 inç: cihaz, avantajlar, seçim ve kurulum

Modern küresel vanalar, rakip çözümlerden pazarın büyük bir bölümünü güvenle kazandı ve popülerlik kazanmaya devam etti. Alternatiflerin arka planında bu kadar iyi olan nedir? Tipik bir küresel vana 1: 4 - 1 1: 4 inç boyutunda nasıl? Bu vinçlerin seçimi ve kurulumu herhangi bir incelik var mı? Bu soruları cevaplamaya çalışalım.

Nasıl çalışır

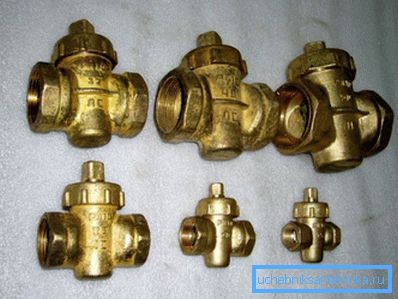

Küresel vananın (mantar valfı) uzak atası, metal kutu içinde hareket edebilecek şekilde sabitlenmiş bir yuvaya sahip döner bir metal valftir. Panjurun sıkılığı (bu arada, mutlak olmaksızın), fişin gövdeye takılmasıyla sağlanmıştır; mühürleme çubuğunun işlevi, kural olarak, doldurma kutusu gerçekleştirdi.

Orijinal tasarımın birtakım ciddi kusurları vardı.

• Çubuğu döndürmek için gereken kuvvet oldukça önemlidir: metalin metal üzerindeki sürtünme katsayısı oldukça büyüktür.

Merakla, büyük boyutlu mantar musluklar, bu problemi kısmen çözen bir yağlama sistemi ile donatılmıştır.

• Bez periyodik ambalaj gerektirir; meraklı olan - basit bir vana ile bile üretildi.
• Mantar muslukları oldukça yüksek bir hidrolik dirence sahipti: borudaki delik, bağlanan borunun iç çapına göre dar, çalışma ortamının akışına ciddi bir engel oluşturdu.

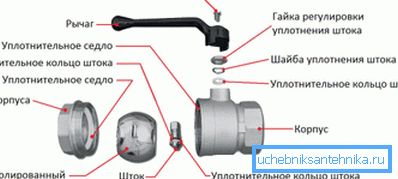

Küresel vana mantar vinç tasarımının derin modernizasyonu.

1. Panjur küresel hale geldi ve en yüksek işleme kalitesiyle mükemmel bir pürüzsüz yüzeye sahip oldu.
2. İçindeki delik artmıştır: şimdi boyutu, valfe bağlanan borunun iç çapına eşittir veya ona yakındır.
3. Panjurun mührü, metal yüzeylerde taşlama değil, düşük sürtünmeli polimerlerden (Teflon veya Teflon) oluşan ring eylüllerle sağlanır.
4. Çubuk, aynı polimerden bir halka veya bir çift ısıya dirençli kauçuk halka ile kapatılır. En az 500 ila 1000 valf çalışma döngüsü için tasarlanmış bir contanın geliştirilmesi, bir salmastra somununun yardımı ile sıkılarak dengelenir.

Valf modernizasyonu sırasında uğradığı tek parametre, şu anda polimer contaların (150 - 250С) termal direnç sınırı ile sınırlı olan çalışma sıcaklığıdır. Bu durum kısmen de olsa, tıkanıklıklara rağmen mantar vanalarının hala yüksek sıcaklıkta veya aşındırıcı ortamlarda taşınan boru hatlarında üretilip kullanılmalarının nedeni budur.

avantajları

Potansiyel alıcı bilyeli valfi neyin çekeceği - 1: 4 inç, 1: 2, 1 1: 4 ve diğer boyutlar - geleneksel mantar ve vidalı vanaların arka planına karşı?

• Düşük hidrolik direnç. Yaklaşık olarak uygun uzunlukta borunun direncine eşittir.
• kompakt. Tüm 1 1: 4 inç küresel vana boyutları, benzer bir vidalı kapaktan önemli ölçüde daha küçüktür. En az bir montaj yüksekliği ile mantar vincinden farklıdır.
• Hava geçirmez deklanşör. Küresel vanaların mutlak çoğunluğu GOST 9544-2005 uyarınca A Sınıfı olarak sınıflandırılmıştır, yani kapalı durumda kaçak yoktur.

Merak ediyor: vana, kısma valflerinin aksine, sadece iki çalışma pozisyonuna sahip - açık ve kapalı. Bununla birlikte, bilye valfi, kafasını kaynağına zarar vermeden ayarlamak için hala kullanılabilir.

• Valf yatağının altında çöp birikimi olmaması, vidalı vanaların karakteristiği.

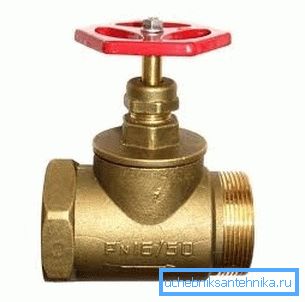

• Su akışının keyfi yönü. Vida valfleri, su vanayı aşağıdan bastıracak şekilde yerleştirilebilir - aksi takdirde, valfi açmaya çalışırsanız, valf yırtılabilir.

• Minimum açılış eforu, bilyalı vanaları mantardan ayırmak.
• Son olarak, ana şey: tüm küresel vanalar son derece hataya dayanıklıdır ve neredeyse hiç bakım gerektirmez.. Maksimum kullanım olarak, birkaç yıllık aktif kullanımdan sonra, contanın gövdenin etrafına sıkılması gerekebilir.

Bir bilyeli valfin fiyatı, aynı boyuttaki rakip ürünlerden farklıysa, son derece önemsizdir.

Gördüğünüz gibi, çözümün popülaritesi oldukça açık.

Pratik tavsiye

Okuyucuya, ilgilendiğimiz vanaların türü ile farklı iletişim aşamalarında faydalı olabilecek birkaç ipucu vermesine izin veriyoruz.

seçim

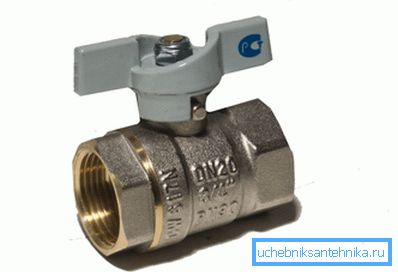

Valf gövdesinde, genellikle üreticinin logosu, bağlanacak olan ipliğin büyüklüğünün (ithal ürünlerdeki DN ve iç kısımdaki uzaktan kumandalar) ve çalışma basıncının (sırasıyla PN ve RU) bir göstergesi vardır.

Normal modda soğuk ve sıcak su beslemesi için boru hatlarındaki çalışma basıncı 6–8 kgf / cm2'yi geçmez; buna göre, 16 ve daha yüksek atmosferdeki çalışma basıncına sahip valfler (RU16, RU25, RU40), her türlü sağlık iletişimi için mükemmeldir.

Nominal boyut, hem milimetre (DU15) hem de inç cinsinden (DN 1/2 veya sadece 1/2) belirtilebilir. Okuyucunun ömrünü kolaylaştırmak için bir boyut tablosu sunuyoruz.

Seçerken, iki şeye çok dikkat etmelisiniz:

• Sapın inme. Orta konumlarda dönmeli ve ara pozisyonlarda sıkışmamalıdır.

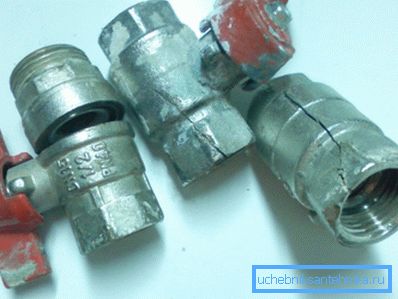

• Gövde malzemesi. You-Know-What-Country'den silumlu el sanatları, en azından kurulumda hayatta kalamazlar; Bizim seçimimiz dürüst pirinç. En basit yönerge, hata yapmanıza yardımcı olacaktır: sarı kaplamaları satın almaya değer, gümüş olanları değil, çünkü krom kaplama altında herhangi bir şey gizlenebilir.

montaj

Valfi kendi ellerinizle biraz kurduğunuzda.

1. Aşırı çabadan kaçının.
2. Açık uçlu anahtar veya ayarlanabilir anahtar kullanın. Gazın vücudu ezmek veya deforme etmek kolaydır.
3. Yüklenen valfta bom veya nozul sarıldığında, valf gövdesini tutun.

hizmet

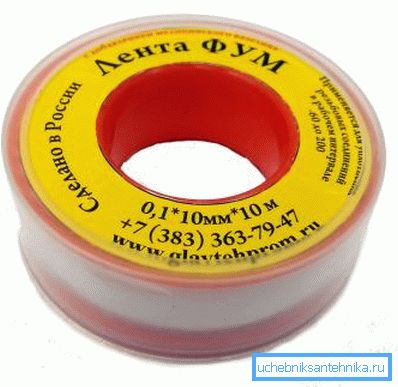

Daha önce de belirtildiği gibi, esas olarak mührü sıkılaştırmaktır. Geliştirildiği zaman, halka aynı şekilde değişir Geçici bir çözüm olarak, birkaç tane FUM bant dönüşü bez somununun altına sarılabilir. (Ayrıca bkz. Borular için Hermetik: özellikler.)

Sonuç

Malzemenin, okuyucuya sıhhi ekipmanın seçiminde ve kullanılmasında yardımcı olacağını umuyoruz. Bu makaledeki videoda, her zaman olduğu gibi, ek tematik bilgiler bulabilirsiniz. İyi şanslar!
