Sıhhi tesisat armatürleri: herhangi bir sistemin kurulumunun

22-08-2018

Su kaynağı

Su tesisatı bileşenleri, su tedarik sistemlerinin kurulumunda kullanılan geniş bir parça grubunu temsil etmektedir. Bu elemanların kullanımı, çalışma sırasında maksimum konfor seviyesini sağlayan karmaşık çok işlevli yapılar oluşturmanıza izin verir.

Yazımızda en yaygın sıhhi tesisat parçaları hakkında bilgi vereceğiz, ayrıca bazı parçaların kullanımı konusunda birçok tavsiyede bulunacağız.

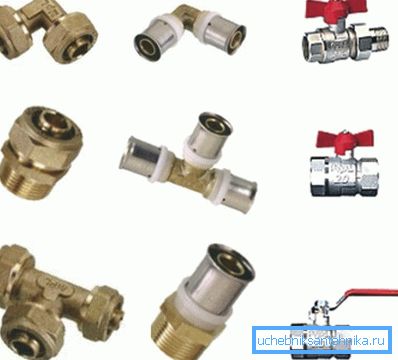

Bu parçaları kullanarak karmaşık ve verimli bir tasarım oluşturabiliriz.

Genel sınıflandırma

Su taşıma devreleri montajında günümüzde su teeleri, kaplinler, adaptörler, musluklar, mikserler, hortumlar ve diğer birçok element yaygın olarak kullanılmaktadır. Bu parçaların her biri işlevini yerine getirir, ancak yine de tüm aralığı koşullu olarak birkaç büyük gruba ayırabilirsiniz:

Bölüm Kategorisi	Fonksiyonlar ve tasarım özellikleri
bağlantı	Aynı veya farklı çaptaki boruları sabitlemek için kullanılır. Bağlantı hem düz hem de açılı olarak yapılabilir. Konturu birkaç parçaya ayırmak da mümkündür. Ana gereklilik, monolitik bir boru hattının güvenilirliğine mümkün olduğunca yakın güvenilirlik sağlamaktır.
Kilitleme	Bu kategori musluklar, vanalar ve mikserler içerir. Bağlantı parçaları, boru boşluğunun geçici çakışma işlevini yerine getirir. Kapalı durumda, cihazlar su akışını güvenilir bir şekilde bloke etmelidirler, fakat aynı zamanda sıvının sistem bölümüne ya da tüketim noktasına hızlı açılmasını ve girişini sağlamalıdırlar.
Ölçme	Kurulum aşamasında boru hattına gömülmüş veya özel terminallere bağlanmışlardır. Su akışının parametrelerini ölçmek için kullanılır - hız, basınç, sıcaklık vb. Bu cihazların çoğu için, imalatlarının yüksek karmaşıklığı nedeniyle yüksek fiyat ile karakterizedir.
ek	Bileşenlerin genellikle önceki gruplarda yer almayan bir kategori olduğu bir kategori. Ek ayrıntılar genellikle çeşitli hortumları, tapaları, su vanalarını vb. İçerir.

Ayrıca, imalat malzemesine göre bir aksesuar sınıfı da bulunmaktadır. Kural olarak, tüm ürünler metal, plastik ve kombine edilir.

Dikkat edin! Bu talimat, kullanılan boru hatlarının tipine en uygun olan armatür tiplerinin kullanılmasını ve ideal olarak bir üreticiden ürün seçilmesini önermektedir.

Bağlantı elemanları

En yaygın çeşitleri

Bağlantı aksesuarları modern pazarda en geniş aralıkta sunulmaktadır. Bu parçaların önemli bir kısmı, farklı malzemelerin boruları için dişli bağlantı parçalarıdır ve bu nedenle analizleri bunlarla başlatacağız.

Biçime ve amacına göre, böyle öğeler vardır:

bağlama - İplik ile donatılmış en basit bağlantı. Yön değiştirmeden iki boruyu kenetlemek için kullanılır. Tasarıma bağlı olarak, aynı veya farklı çaptaki ürünlerin montajı için kullanılabilir.

Dikkat edin! Boruları pasajın farklı bir enine kesitine bağlayan donanımın parçası genellikle bir adaptör olarak adlandırılır. Bir örnek, daha narin bir dalın ana borudan uzandığı bir sıhhi tesisat splitteridir.

Tee de zor değil, ancak boru hattının üç bölümünü birleştirmek için kullanılır. Tees düz ve açılıdır.
Su kaynağı donatılırken haçlar nadiren kullanılır, ancak kanalizasyonda neredeyse vazgeçilmezdir.. Bazı durumlarda, örümcek, ana devrenin dağıtıcısı olarak üç eke daha kullanılabilir.

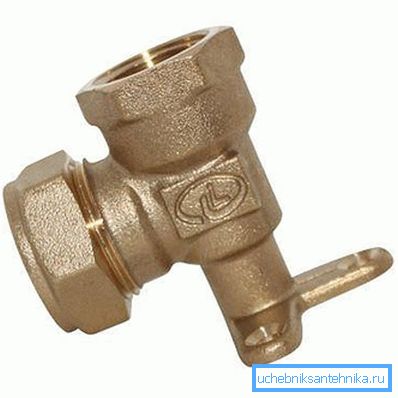

Otoyolun dönüşünü dizayn etmek için diz ve köşe kullanılır.. Çoğu durumda, 90'ın altındaki köşeler olduğu için, ark bölümleri şeklinde kullanılan dizdir.⁰ Su akışına çok fazla direnç oluşturur.

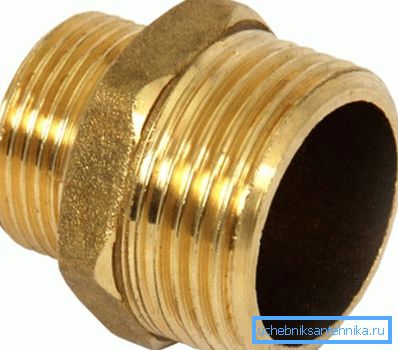

Sıhhi tesisat nipeli - iki çıkıntılı nozul üzerinde dişli ile basit bağlantı. Ayrılabilir bağlantılar oluşturmak için kullanılır.

Flanş - su şebekelerinin çeşitli tasarımlarla güvenilir bir şekilde bağlanmasını sağlayan bir tasarım.

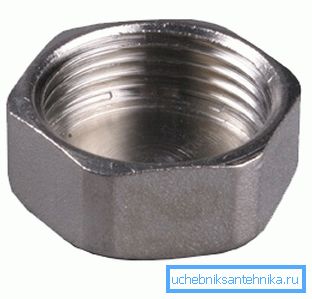

Su boruları için kapak - devrenin uç kısmına takılan uç elemanı. Borunun güvenilir bir şekilde örtüşmesini sağlamalı, ancak gerekirse, tapa sökülüp boşaltılabilir.

Doğal olarak, bu elemanların her biri, yüz modifikasyon ve boyutta değilse, ilk onda üretilebilir, bu nedenle kurulum için parçaları dikkatli bir şekilde seçmeniz gerekir.

Polimer ürünler için spesifik modeller

Tesisat devreleri montajı için geleneksel malzeme metaldir.

Bununla birlikte, son zamanlarda, spesifik detaylar kullanılarak birbirine bağlanan tekno-polimerler giderek daha çok alternatif olarak kullanılmaktadır.

Lehim bağlantı parçaları genellikle polipropilen su borularının döşenmesi için satın alınır. Boruların kendileriyle aynı malzemeden üretilirler, bu da ısıtma ve kaynak parçaları ile kalıcı bağlantılar oluşturmanızı sağlar.

Sıkıştırma parçaları genellikle polietilen boru hatlarını bağlamak için kullanılır.. Sitenin sızdırmazlığı, borunun özel bir uçla (polimer veya metal) sıkılmasıyla elde edilir ve bu da bir kapak somunu ile sabitlenir. Doğru kurulum ve çalıştırma ile bu tasarım yeterince yüksek bir basınca dayanabilir.

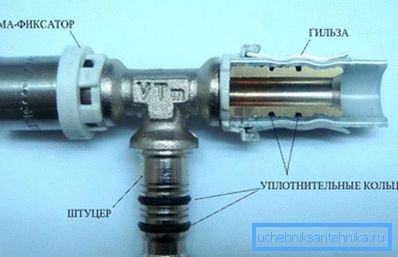

Sıkma kollu - metal-plastik için en popüler bağlantı parçaları. Kalıcı bir bağlantı oluşturmak için kullanılırlar: borunun içine metal bir çekirdek sokulur, bu da dışarıdan alüminyum veya ince pirinçten yapılmış bir manşon ile kıvrılır. Göbeğin özel tasarımı sayesinde, yüksek sızdırmazlığa sahip sızdırmazlık halkaları oluşur.

Geleneksel tertibatlarda olduğu gibi, bu parçalar geniş boyutlu bir ızgarada üretilmektedir.

Boru bağlantı parçaları

Musluklar ve karıştırıcılar

İkinci en farklı mobilya parçaları grubu çeşitli musluklar, bidonlar ve mikserlerdir. Yukarıda belirttiğimiz gibi, bunların ana görevi gerekirse tüp açılmasını açmak veya kapatmaktır.

Bugün, endüstri birçok çeşit vinç üretmektedir, ancak çoğu zaman aşağıdakiler yüklenir:

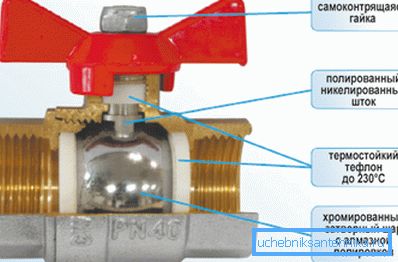

Top - operasyonda basit, ama çok güvenilir.. Kilitleme elemanı, sert bir çubuk tarafından sürülen deliklere sahip bir küredir. Kürenin açılışı, musluk veya mikserin gövdesindeki delikle hizalandığında, geçiş açılır ve su verilir.

Dikkat edin! Bu tür ürünlerin bir dezavantajı genellikle sökme ve onarımın nispeten yüksek bir karmaşıklığını göstermektedir, ancak tecrübeli ustalar bu tür görevlerde oldukça iyidir.

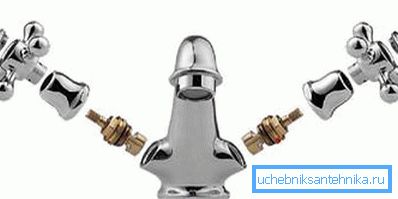

Kutulu - bakımı kolay, ancak biraz daha az güvenilir. Böyle bir vincin içindeki bir dingil kutusu, sonunda sızdırmaz bir contanın veya dönüşümlü olarak su akışını bloke eden birkaç seramik plakanın bir mekanizmasının olduğu dişli bir silindiri temsil eder.

Karıştırıcıları plastik kartuşlarla da vurgulamalıyız.. Bu polimer parçaları sadece günlük hayatta kullanılmaktadır: bir yandan su akışını çok açık bir şekilde düzenler, ancak diğer yandan, herhangi bir etkileyici gücü yoktur.

Diğer bileşenler

Su kaynağı sisteminin işleyişinin olanaksız olduğu her zamanki detaylara ek olarak, aşağıdakiler sıralanabilir:

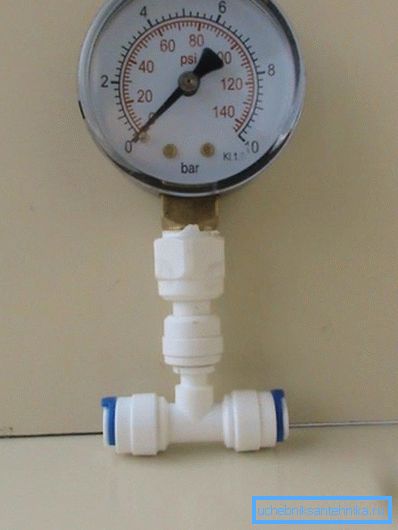

Su beslemesi için manometre, borulardaki basıncı kaydeden oldukça basit bir ölçüm cihazıdır.. Çoğu zaman, manometreler, basıncın pompa tarafından düzenlendiği özel evlerde kontürlerle donatılmıştır.

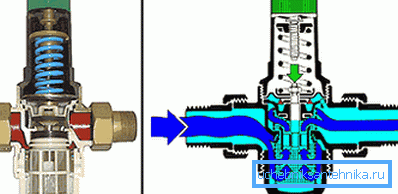

Sıhhi tesisat şanzıman - sistemdeki basıncı eşitlemek için kullanılır. Bu cihaz, boru bağlantılarının su darbesinin etkilerini “koruduğundan” şüpheniz varsa çok yararlı olabilir.

Dikkat edin! Günlük hayatta bir redüktörün kurulumu çok istenirse, endüstriyel sistemlerde bu tür cihazların kurulumu zorunludur.

Bir redüktör takma olanağınız yoksa, kendi ellerinizle bir su sağlama sistemi için bir amortisör yapmak oldukça mümkündür.. Çoğu zaman, ek bir membran ile donatılmış genleşme tankları bu tür sistemler olarak kullanılır: cihaz artan basınca sahip olur ve membran elastikiyeti nedeniyle enerjinin önemli bir kısmını telafi eder.
Ayrıca yerleşik filtreleri de unutma.Bu mobilya elemanları genellikle karmaşık cihazların (aynı dişli kutuları) önündeki kontura girer ve ömrünü uzatır, suda asılı kalan aşındırıcı parçacıkları yakalar.

Sonuç

Su basıncı göstergesi, filtre, musluk, mikser, tee, nipeller, kaplinler ve diğer parçalar boruların kendilerinden daha az önemli değildir. Bu nedenle, yukarıdaki sınıflandırmayı dikkatle incelemeniz ve videoyu bu makalede izlemeniz gerekir: bu nedenle, çalışırken en çok ihtiyaç duyabileceğiniz öğeler hakkında genel bir fikir edinebilirsiniz.
