Sıhhi tesisat ve sıhhi tesisat: dış ve iç kanalizasyon için

Diğer tüm ciddi yapılar gibi, su temini ve kanalizasyon kuralları kurallara göre yapılmalıdır. İlgili SNİP'lerde ilan edilir.

Gerekliliklerine uymak, sadece inşaat ve hizmet şirketlerini değil, mülk sahiplerini de kendi elleriyle mühendislik haberleşmeleriyle donatmalıdır.

Hangi belgelerin çalışılması gerekiyor?

Su temini ve kanalizasyon sistemlerinin inşaatı aşağıdaki bina yönetmeliklerine tabidir:

• 3.05.01 / 85 "Dahili tesisat ağları";
• 2.04.01 / 85 "Binaların evsel atıksu ve su boruları";
• 2.04.02 / 84 “Su temini: dış yapılar ve ağlar”;
• 2.04.03 / 85 “Kanalizasyon: dış yapılar ve ağlar”;
• 3.05.04 / 85 “Harici sistemler ve kanalizasyon ve su temini”.

Ayrıca, bazı diğer tonozların hükümleri de dikkate alınmaktadır.

Dış ağ bölümleri

1. Uygulama kodu her türlü boru hattının kurulumunu düzenlemektedir: metal, asbestli çimento, betonarme, plastik ve seramik.
2. Sıhhi tesisat ve kanalizasyon sistemi için SNIP, 3.04.03 / 85 sayısı ile metal ve betonarme şebekelerin korozyonunu önleyen kurallar içermektedir.
3. Hafriyat işlerinin uygulanması için kurallar, ağlar ve yapılar için zemin düzenlemesi 3.02.01 / 87 kodunu belirler.
4. Compendium № 3.05.04 / 85 ve doğrudan sistemlerin elemanları ile ilgili öğeler içerir. Örneğin, sıhhi tesisat ve sıhhi tesisat için bileşenleri açıklar.

1. Rusya Federasyonu'nda çeşitli iklimsel ve sismik bölgeler var. Onlar için inşaat kuralları farklı. 3.05.04 / 85 derlemesinin 6. bölümünde açıklandılar.

Dikkat edin! Kurulu sistemin testini yetkin bir şekilde yürütmek çok önemlidir. Su temini ve kanalizasyon şebekelerinin işletilmesi için kurallar daha az önemli değildir. Bütün bunlar 3.01.04 / 87 kodunda yazılmıştır.

Harici kanalizasyon gereksinimleri

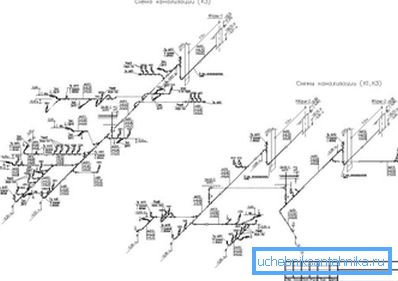

1. Konut, sanayi ve kamu binalarının kanalizasyonları, yerleşimin planlanması ve geliştirilmesi projesine bağlı olarak, resmi olarak onaylanmış alanlara dayalı olarak tasarlanmalıdır.

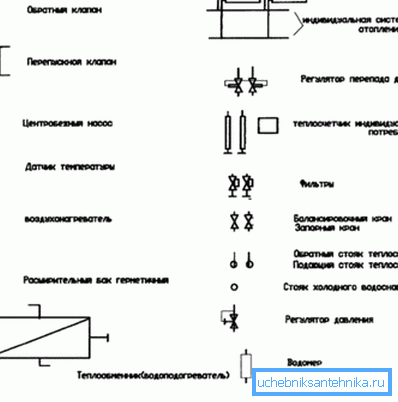

1. Çizimler, 21.205 / 93 sayılı Devlet Komitesine karşılık gelen su kaynağı ve kanalizasyon sistemlerinin ve elemanlarının sembollerini içermelidir.
2. Tasarlarken, ağ işbirliğinin fizibilitesi dikkate alınmalıdır.
3. Ayrıca teknik yetenekleri, ekonomik bileşenleri ve mevcut yapıları da hesaba katmalısınız. Örneğin, su ve kanalizasyon sistemlerinin kesişimine yalnızca belirli koşullar altında izin verilir.

Yukarıda bahsedilen belge 2.04.03 / 85, bu gibi önemli noktaları içermektedir.

1. Temel hesaplama kuralları: günlük yağmur suyu ve atık su tüketimi, borularda hidrolik direnç, dolum hızı vb.

1. Binanın amacını ve sistemin kullanıcı sayısını dikkate alan çeşitler ve kanalizasyon şemaları.
2. Ağ bileşenlerinin gereksinimleri: diferansiyel ve muayene kuyuları, boru döşeme derinliği ve derinliği, boşaltma istasyonları ve yağmur suyu girişlerinin organizasyonu.
3. SNiP ayrıca, üfleyici ve pompa istasyonlarının tasarımı ve yerleşimi için talimatlar içerir.

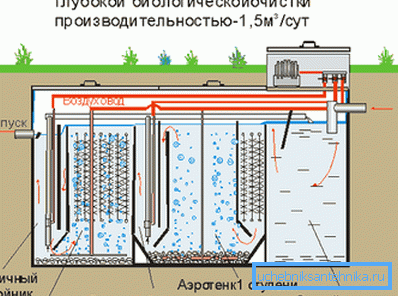

1. Biyolojik ve mekanik atıksu arıtma tesisleri için mevcut standartlar.
2. Dezenfeksiyon yöntemleri drenler.
3. Katı çökeltilerin birikimi ve depolanması için tanklar için gereklilikler.

İç ağlar

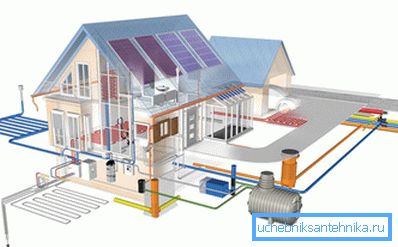

Evsel tesisat, kullanıcılara su sağlayan borular, ekipman ve gereçlerdir. Yönlendirme iletişiminin iç kısmı, kanalizasyonun binadan uzaklaştırılması için tasarlanmış bir boru hattı ve ekipmanı içerir.

Sistemlerin iç bölümleri için düzenlemeler

İç iletişimlerin tasarımı, kurulumu ve yeniden yapılandırılmasını düzenleyen ana belge SNiP No. 2.04.01 / 85'dir.

Buna ek olarak, aşağıdaki setler dikkate alınır.

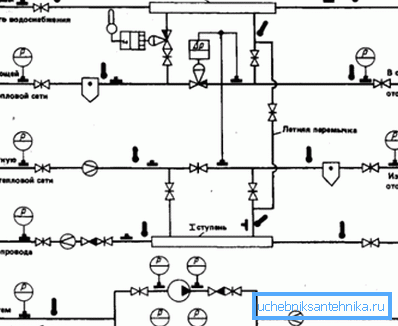

1. İç su tedarik sisteminin tasarımı için koleksiyon 2.01.09 / 85'e ihtiyaç vardır.
2. Özet 2.04.02 / 84 sirkülasyonlu su kaynağı türünde kullanılan pompa istasyonları ve su depolama tanklarının tasarımı ve montajı için kurallar vermektedir.
3. Belge 2.04.03 / 85, ağların ve tesislerin tasarımını ve kurulumunu belirtir. Ekli hesaplamalar temelinde, sıhhi tesisat ve kanalizasyon için tahminler yapılır.

İlan edilen kasada:

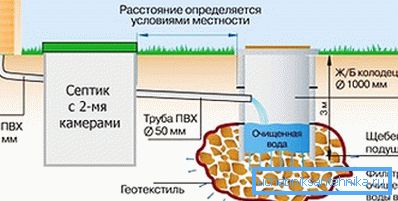

• Atıksu arıtımı için yerel tesislerin düzenlenmesi ve kurulması;
• denetim kuyularının organizasyonu ve kurulumu standartlaştırılmıştır;

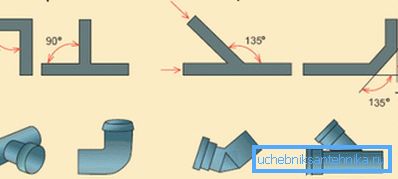

• Ağ dallarının konjugasyon kurallarını açıklar;
• Boru hatlarının hidrolik hesaplanması kuralları dile getirilmiştir;
• Temizlik ızgaraları, kum tutucular, yerleşimciler, yağ kapanlarının tasarımı ve kurulumu düzenlenir.

3.05.01 / 85 numaralı koleksiyonda, sıhhi cihazların kurulumunun yüksekliğinin belirlendiğini unutmayın.

Dikkat edin! 3.01.04 / 8 kodunun Ek 5'ini kontrol ettiğinizden emin olun. Su temini ve kanalizasyonun teknik işleyiş kurallarını içerir. Örneğin, içme suyu boru hatlarını yıkamak ve dezenfekte etmek için prosedürü açıklar.

Evsel atık su ile ilgili hükümler

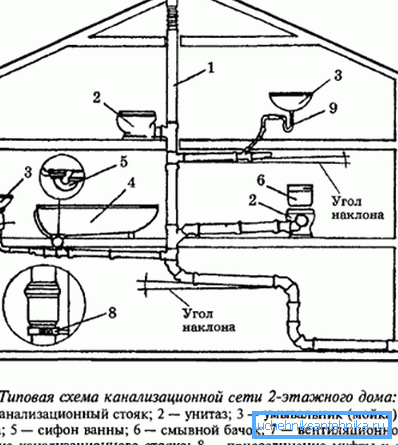

Düzenleyici belgelere göre, bu gereksinimler kanalizasyon sistemlerinin iç kısmı için geçerlidir.

1. Ağ yapılandırması ve düzeni, binanın amacını dikkate almalıdır. Bu bağlamda, sistem aşağıdaki tiplere ayrılmıştır: evsel, endüstriyel, bitişik ve dahili drenaj için. Bu çeşitlerin her birinde, atık su, sıcaklık, ortam agresifliği ve diğer faktörlerin özellikleri ve bileşimi dikkate alınmalıdır.
2. Atık sular, 2.04.03 / 85 toplama gereksinimlerini karşılamıyorsa, kanalizasyon sistemi, kanalizasyon arıtma tesisleri ile donatılmalıdır.
3. Endüstriyel atık alıcıları hidrolik valflerle donatılmalıdır.
4. Atık bertarafı, kapalı akış basınçlı olmayan boru hatları ile yapılmalıdır.
5. Su temini ve kanalizasyon sistemini rahatça muhafaza etmek için kilitleme cihazları ile donatılmalıdır.
6. Kanalizasyon sistemlerinin iç kısımları endüstriyel atölyelerde, bodrum katlarında, teknik zeminlerde ve özel odalarda açık bir şekilde döşenebilir.
7. Ağların kapalı bir şekilde döşenmesi, zeminin altında, ayrıca tavanlara, dikey şaftlara, asma tavanlara ve özel panellere yerleştirilmeleriyle gerçekleştirilmektedir.
8. Kanalizasyondan su kaynağına olan mesafe en az 40 cm olmalıdır.

Sonuç

Sıhhi tesisat ve yanal ağlar önemli yapılardır. Bir hatanın maliyeti yüksek olacaktır - sistemin yanlış çalışmasından yıkıma kadar. Bu nedenle, SNiP'lerde belirtilen gerekliliklere göre tasarlanmalı ve kurulmalıdır.

Bu makaledeki videoyu izleyin. Size ek bilgi sunacak.
