Sıhhi tesisatın özel bir evde hesaplanması: sadece karmaşık

Bu yazının konusu özel bir evde su şebekelerinin hesaplanmasıdır. Küçük bir kulübenin tipik su kaynağı şeması çok karmaşık olmadığından, karmaşık formüllerin ormanlarına tırmanmak zorunda değiliz; Ancak, okuyucu belirli bir miktarda teori öğrenmek zorundadır.

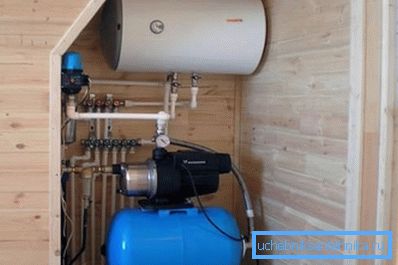

Yazlık düzeni

Aslına bakarsanız, özel bir evde bulunan su sistemi, apartman binasından daha kolay mıdır (elbette, toplam tesisat sıhhi tesisat sayısının yanı sıra)?

İki temel fark vardır:

• Sıcak su üzerinde, kural olarak, yükselticiler ve havlu ısıtıcıları boyunca sabit bir sirkülasyon sağlamaya gerek yoktur.

Sirkülasyon kutularının mevcudiyetinde, sıcak su tesisat şebekesinin hesaplanması dikkate değer ölçüde daha karmaşıktır: boruların sadece konut sakinleri tarafından sökülen suyun değil, aynı zamanda sürekli dönen su kütlelerinin içinden geçmesi gerekir.

Bununla birlikte, bizim durumumuzda, sıhhi tesisattan kazana, kolondan ya da bağlantıya kadar olan mesafe musluğa giden sıcak suyun temposuna dikkat etmek için yeterli değildir.

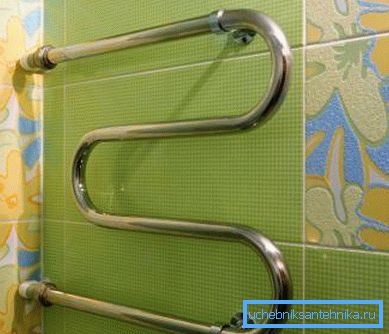

Önemli: Sıcak su tedariğinin dolaşım düzenleriyle karşılaşmayanlar için - modern apartmanlarda, sıcak su boruları çift olarak bağlanır. Tespit rondelası tarafından oluşturulan insertlerdeki basınç farkı nedeniyle, su sürekli olarak yükselticiler arasında dolaşır. Bu, miksere hızlı sıcak su teminini ve banyolarda ısıtılmış havlu raylarının yıl boyunca ısıtılmasını sağlar.

• Özel bir evde sıhhi tesisat, kablolamanın belirli kısımlarında sabit bir yük anlamına gelen bir çıkmaz şema ile seyreltilir. Karşılaştırma için, su halkası ağının hesaplanması (iki veya daha fazla kaynaktan su beslemesinin her bir bölümünü beslemeye izin vermek), olası bağlantı şemalarının her biri için ayrı ayrı yapılmalıdır.

Ne düşünüyoruz

Yapmamız gerekenler:

1. Pik tüketiminde su tüketimini tahmin edin.
2. Bu akış oranını kabul edilebilir bir akış oranında sağlayabilen bir su borusunun enine kesitini hesaplayın.

Referans: hidrolik gürültü oluşturmadığı suyun maksimum akış hızı yaklaşık 1,5 m / s'dir.

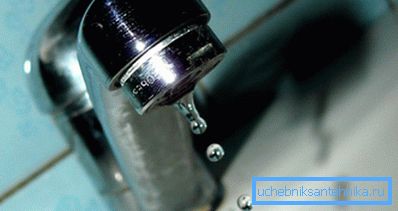

1. Son tesisat cihazındaki basıncı hesaplayınız. Eğer kabul edilemeyecek kadar düşükse, boru hattının çapını arttırmayı veya bir ara pompa ünitesini kurmayı düşünmelisiniz.

Görevler formüle edilir. Hadi başlayalım

tüketim

Bireysel sıhhi tesisat armatürlerinin tüketim oranlarına göre yaklaşık olarak tahmin edilebilir. İstenirse, verilerin, SNiP 2.04.01-85'in eklerinden birinde bulunması kolaydır; okuyucunun rahatlığı için ondan bir alıntı yaptık.

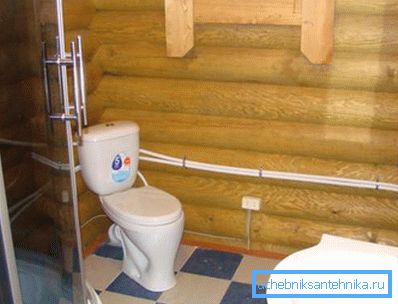

Apartman binalarında, akış hızını hesaplarken, aynı anda cihazların kullanım olasılığının katsayısı kullanılır. Aynı anda kullanılabilecek cihazlar üzerinden su akışını özetliyoruz. Söyle, lavabo, duş ve tuvalete toplam akış 0.12 + 0.12 + 0.10 = 0.34 l / s eşittir.

bölüm

Su borusu bölümünün hesaplanması iki şekilde gerçekleştirilebilir:

1. Değerler tablosuna göre seçim.
2. İzin verilen maksimum akış oranı ile hesaplanır.

Masa seçimi

Aslında, tablo herhangi bir yorum gerektirmez.

Örneğin, 0.34 l / s akış hızı için, bir DN15 borusu yeterlidir.

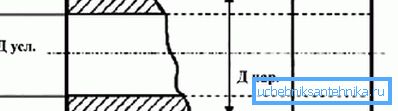

Not: Uzaktan kumanda (koşullu geçiş) yaklaşık olarak gaz-su borusunun iç çapına eşittir. Dış çapla işaretlenmiş polimer borularda, iç çap yaklaşık bir adımda farklılık gösterir: örneğin, 40 mm'lik bir polipropilen borunun iç çapı yaklaşık 32 mm'dir.

Akış hızı hesaplama

Su besleme sisteminin çapının içinden su akışı için hesaplanması iki basit formül kullanılarak gerçekleştirilebilir:

1. Yarıçapının kesit alanını hesaplamak için formüller.
2. Bilinen bir akış hızında bilinen bir bölümden akış oranının hesaplanması için formüller.

İlk formül S =? r ^ 2. İçinde:

• S istenen kesit alanıdır.
• ? - pi sayısı (yaklaşık 3.1415).
• r, kesitin yarıçapıdır (uzaktan kumandanın yarısı veya borunun iç çapı).

İkinci formül Q = VS gibi görünüyor, burada:

• Q - tüketim;
• V akış hızıdır;
• S kesit alanıdır.

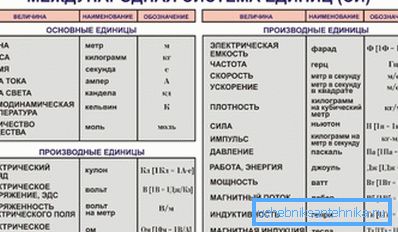

Hesaplama kolaylığı için, tüm değerler SI - metre, metrekare, saniyede metre ve saniyede metreküpe dönüştürülür.

Aşağıdaki giriş verileri için borunun minimum uzaktan kumandasını hesaplayalım:

• Tüketimi, saniyede 0,3 litre aynıdır.
• Hesaplamalarda kullanılan akış hızı, izin verilen maksimum 1.5 m / s'dir.

Hadi başlayalım

1. SI değerlerinde tüketim 0.00034 m3 / s'ye eşit olacaktır.
2. İkinci formüle göre kesit alanı en az 0.00034 / 1.5 = 0.00027 m2 olmalıdır.
3. İlk formüle göre yarıçapın karesi 0.00027 / 3.1415 = 0.000086'dır.
4. Bu sayıdan karekök çıkardık. Yarıçap 0,0092 metredir.
5. Uzaktan kumandayı veya iç çapı elde etmek için yarıçapı iki ile çarpın. Sonuç 0.0184 metre veya 18 milimetre. İlk yönteme göre elde edilene yakın olduğunu görmek kolaydır, bununla tam olarak örtüşmese de.

Baş basıncı

Birkaç genel notla başlayalım:

• Soğuk su kaynağındaki tipik basınç 2 ila 4 atmosfer arasındadır (kgf / cm2). Bu, en yakın pompa istasyonuna veya su kulesine olan mesafeye, arazi tahliyesine, boru hattının durumuna, ana su besleme sistemi üzerindeki stop vanalarının tipine ve diğer birkaç faktöre bağlıdır.

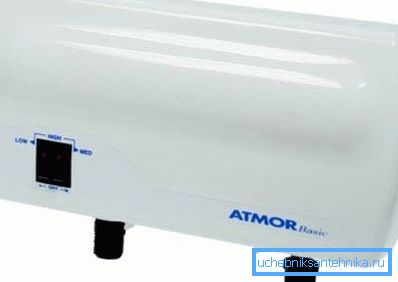

• Tüm modern sıhhi tesisatların ve ev aletlerinin su kullanmasını sağlayan mutlak minimum basınç 3 metredir.. Örneğin, Atmor ani su ısıtıcılarına verilen talimat, doğrudan, ısıtma sensörünün ısıtma işleminde devreye sokulmasının düşük eşik değerinin 0.3 kgf / cm2 olduğunu belirtmektedir.

Referans: 10 metre basınçtaki atmosferik basınçta 1 kgf / cm2 aşırı basınca karşılık gelir.

Uygulamada, sıhhi tesisat armatüründe minimum beş metrelik bir kafaya sahip olmak daha iyidir. Küçük bir marj, tedarik hatları, valfler ve cihazın kendisinde hesaplanmamış kayıpları telafi eder.

Bilinen uzunluk ve çapta bir boru hattındaki basınç düşüşünü hesaplamamız gerekiyor. Boru hattındaki basınca ve su besleme sistemindeki basınç düşüşüne karşılık gelen basınç farkı 5 metreden fazla ise, su temin sistemimiz herhangi bir şikayette bulunmadan çalışacaktır. Daha az ise, borunun çapını arttırmanız veya pompalama ile açmanız gerekir (bu arada, bu arada, çapları bir adım arttığında boruların maliyetindeki artış açıkça aşılacaktır).

Peki, su şebekesinde hesaplanan basınç nasıl?

Burada H = iL (1 + K) formülü geçerlidir:

• H - basınç düşüşünün değerli değeri.
• i - boru hattının sözde hidrolik eğimi.
• L borunun uzunluğu.
• Su sağlama sisteminin işlevselliği ile belirlenen K - katsayısı.

Katsayıyı belirlemenin en kolay yolu K.

Bu eşittir:

• Ev ve içme amaçlı 0,3.
• Endüstriyel veya yangın ekonomik için 0,2.
• Yangın üretimi için 0.15.
• Bir itfaiyeci için 0.10.

Boru hattının veya kesitinin uzunluğunun ölçülmesiyle, özel bir zorluk yoktur; Fakat hidrolik önyargı kavramı ayrı bir tartışmayı gerektirir.

Aşağıdaki faktörler değerini etkiler:

1. Boru duvarlarının pürüzlülüğü, bu da onların malzemelerine ve yaşlarına bağlıdır. Plastikler çelik veya dökme demirden daha yumuşak bir yüzeye sahiptir; Buna ek olarak, zamanla kireç ve pas ile büyümüş çelik borular.
2. Borunun çapı. Ters bir ilişki vardır: ne kadar küçükse, boru hattının içindeki suyun hareketi için daha fazla direnç vardır.
3. Akış hızı Artışı ile direnç de artar.

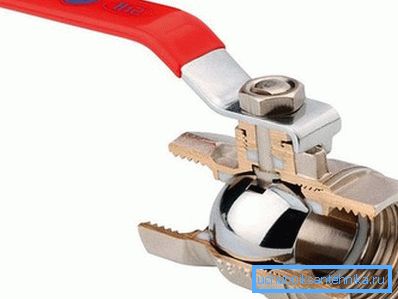

Bir süre önce, valflerdeki hidrolik kayıpları da hesaba katmak zorundaydık; Bununla birlikte, modern tam delikli küresel vanalar, boru ile aynı direnci yaratırlar, bu nedenle güvenli bir şekilde ihmal edilebilirler.

Hidrolik eğimi kendi başımıza hesaplamak çok problemlidir, ama neyse ki bu gerekli değildir: tüm gerekli değerler Shevelev tablolarında bulunabilir.

Okuyucunun neyle ilgili olduğunu hayal edebilmek için, 20 mm çapında bir plastik boru için masalardan birinin küçük bir parçasını vereceğiz.

Masanın en sağdaki sütununda 1000i nedir? Bu, 1000 metrede sadece hidrolik eğimin değeridir. Formülümüzün i değerini elde etmek için 1000 ile bölmek yeterlidir.

25 metre uzunluğunda ve saniyede bir buçuk metrelik bir akış hızı olan bir borudaki basınç düşüşünü hesaplayalım.

1. Tablodaki ilgili parametreleri arıyoruz. Verilerine göre, açıklanan koşullar için 1000i, 221.8'e eşittir; i = 221.8 / 1000 = 0.2218.

1. Formüldeki tüm değerleri değiştirin. H = 0.2218 x 25 * (1 + 0.3) = 7.2085 metre. Çıkışta 2,5 atmosfer giriş basıncında, 2.5 - (7.2 / 10) = 1.78 kgf / cm2, yani tatmin edici olmaktan daha fazla olacaktır.

Sonuç

Bir kez daha vurgulamak isteriz: Yukarıdaki hesaplama şemaları son derece basitleştirilmiştir ve karmaşık sistemlerin profesyonel hesaplamaları için tasarlanmamıştır. Ancak, özel ev sahiplerinin ihtiyaçları için doğruluğu oldukça kabul edilebilir.

Daha fazla bilgi için, her zamanki gibi, okuyucuya bu makalede bir video sunulacak. İyi şanslar!
