Sızıntı sensörü ile elektrikli su vanası

Kaçak sensörlü bir elektrikli musluk, gövdeye su basması gibi sorunların önlenmesine yardımcı olur. Bu nedenle, bu tür cihazlar yakın zamanda apartman ve konut sakinleri arasında oldukça popüler hale gelmiştir. Aşağıda benzer bir sistemin ne olduğuna ve nasıl monte edildiğine daha yakından bakacağız.

Çalışma prensibi

Bugün iki tip sensör var:

• Denetleyiciye teller kullanarak bağlanan kablolu cihazlar;
• Kablosuz - denetleyiciye bir radyo sinyali gönderin.

Her durumda, sistemin şeması şöyledir:

• Sensör suya daldırıldığında, kutupları kapanır, bunun sonucunda cihaz kontrolöre bir sinyal gönderir.
• Daha sonra, kontrolör, su kaynağını kesen bir elektrikli tahrik ile bir su supabına elektriksel bir dürtü iletir.

Sensör tetiklendikten sonra valfi kapatmak için on beş saniyeden fazla sürmez. Su beslemesini devam ettirmek için, elektrikli sürücünün gövdesinde bulunan özel bir düğmeye basmanız gerekir. Yeterince kurulu bir sistem, su tedarik sisteminin veya ısıtma sisteminin ani sızmasına karşı korumayı garanti eder.

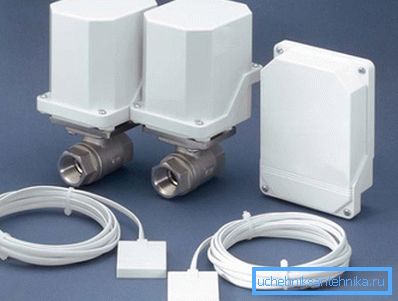

Sistem ne oluşur

Öyleyse, sistem prensibi ile okuduk. Şimdi, içerdiği unsurların özelliklerine daha yakından bakalım.

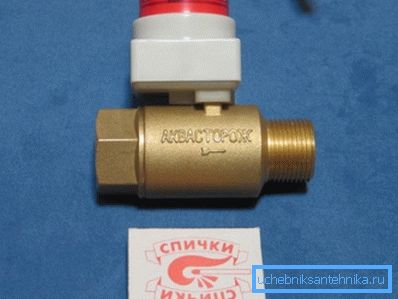

Elektrikli vinç

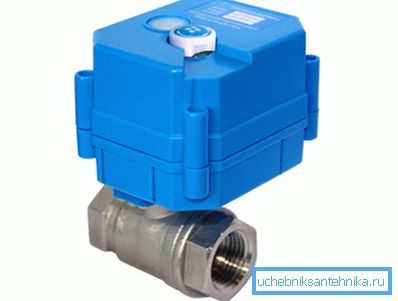

Bu cihaz elektrikli tahrikli bir küresel vana şeklinde bir valftir. Mekanik bilyeli valften farkı sadece kilitleme elemanının pozisyonunun bir manivela tarafından değil, bir elektrik motoruyla ayarlanmasıdır.

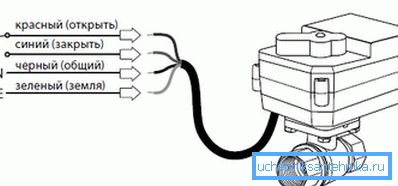

İpucu! PVS3x0.5 güç kablosuna sahip bir terminal kutusundan bağlandığından, kendi ellerinizle bir elektrikli sürücüye sahip bir bilyeli valf takmak oldukça zordur. Bu nedenle, bu iş bir uzmanı emanet etmek daha iyidir.

Kilitleme mekanizmasının bir elektrikli sürücü ile bağlantısının sızdırmaz hale getirilmesi için, sızdırmazlık halkaları cihaz kitine dahil edilmiştir. Kural olarak, aşınmaya ve kirliliğe dayanıklı alaşımlardan yapılmıştır. Kilitleme bilye elemanının kendisi genellikle paslanmaz çelikten imal edilmiştir ve iyi dayanıklılık ile karakterize edilir.

Cihaz gövdesini üretmek için aşağıdaki malzemeler kullanılabilir:

• Dökme demir;
• bronz;
• Paslanmaz çelik veya diğer metal alaşımları.

Elektrik motorlarının farklı gerilimler için tasarlanabileceği unutulmamalıdır, çoğu zaman dikkate alınan amaçlar için elektrikli 24v DC ve 12V DC'li küresel vanalar kullanılmaktadır.

Kural olarak, elektrikli aktüatörü 1 - 2 inç, 1 inç ve 1 küresel vanaya takın. inç çapı. Çoğu zaman, cihazlar sadece su akışını bloke etmekle kalmaz, aynı zamanda bir ses veya ışık sinyali de verebilirler.

İpucu! Küresel vanalardan önce, su arıtma filtreleri kullanılması tavsiye edilir. Bu durumda, hayatları artacaktır.

Aşağıda, evin elektrik tahrikli küresel vanaları olan diğer özellikler bulunmaktadır:

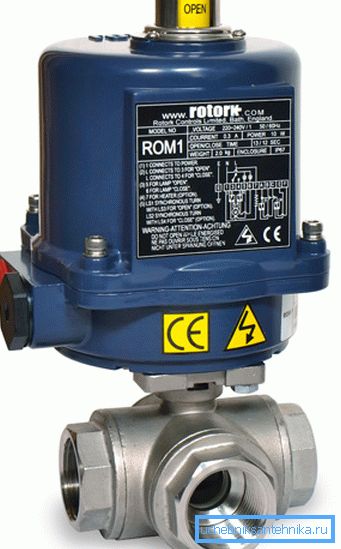

İpucu! Bu vanalar sadece su tedarik sistemlerinde değil, aynı zamanda ısıtmada da kullanılabilir. Ayrıca, ısıtma için elektrikli tahrikli üç yollu vana sadece soğutucu akışını engellememeyi değil, aynı zamanda örneğin radyatörden bypassa yönlendirilmesini sağlar.

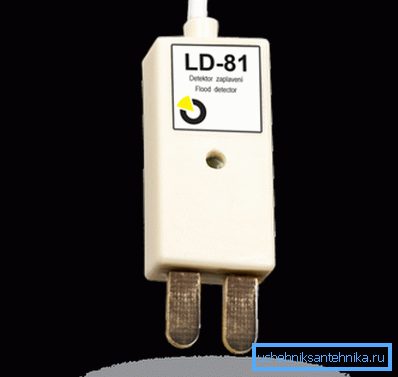

Su kaçağı sensörü

Sızıntı ihtimalinin en yüksek olduğu yerlerde monte edilir:

• Çamaşır makinelerinin yakınında;
• hamam;
• Lavaboların yakınında;
• Duş kabini vb.

Yukarıda belirtildiği gibi, su sensöre girdiğinde, kontrolöre bir sinyal gönderir. Bu cihazlar güvenli bir güç kaynağına bağlanmalıdır, böylece plakalara yanlışlıkla dokunursanız elektrik çarpması olmaz.

Dikkat edin! Üreticiler, cihazın plakalarını ıslak süngerle silmek için her üç ayda bir tavsiye eder. Bu işlem profilaksi olarak yapılır ve sistemin performansını kontrol eder.

Satışta hem yerli hem de yerli üreticilerin sensörlerini bulabilirsiniz. Kalite, yabancı analoglara göre daha düşük iken, ikincisinin fiyatı daha düşüktür.

kontrolör

Bu cihaz çeşitli işlevler gerçekleştirir:

• Sinyalleri sensörlerden işler;
• Elektrik bilyeli valfe voltaj verir;
• Sensörlere güç sağlar;
• Ses ve ışık uyarısı sağlar.

Kontrolör, suyun üzerine çıkamayacağı herhangi bir erişilebilir yerde bulunabilir. Sistemdeki eleman sayısı, kurulumunun özelliklerine bağlı olarak farklı olabilir.

Kurulum özellikleri

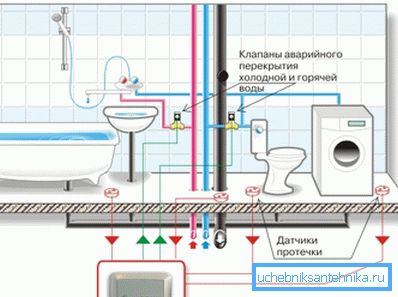

Sistemin kurulumundan önce, tüm elemanların düzenini çizmek gerekir. Daha sonra, şemaya uygun olarak bağlantı kablolarının uzunluğunun yeterli olduğundan emin olmanız gerekir.

Kurulumun kendisi aşağıdaki sırayla gerçekleştirilir:

• İşaretlenmiş alanlar, vinçler, sensörler ve denetleyici alanları.
• Şemaya göre teller koydu.
• Crash küresel vanalar.
• Yüklü sensörler.
• Denetleyicileri bağlayın.

Aşağıda bu işlemlerden bazılarına daha yakından bakacağız.

Küresel vana takın

Bu cihaz manuel valflerden sonra boru hattı girişine monte edilmiştir. Girişteki vanalar yerine bir elektrik sürücü için bilyeli valf kullanılması kesinlikle yasaktır.

Yukarıda belirtildiği gibi, cihazın kendisinin kurulumu en iyi uzmanlara bırakılmıştır. Aynı zamanda hemen bunun için kesintisiz güç sağlamalısınız.

Sensör kurulumu

Sensör iki şekilde kurulabilir:

• Zemin montajı - Bir sızıntı durumunda suyun birikebileceği alanlarda sensörün zemin kaplamasına sokulmasını içerir. Bu durumda kontak plakaları yüzeye çıkarılır, böylece birkaç milimetrelik bir yüksekliğe kaldırılırlar. Cihaza giden tel, oluklu bir boru içinde gerçekleştirilir.
• Zemin montajı - Cihaz, temas yüzeyleri aşağı gelecek şekilde zemin yüzeyine döşenir.

Denetleyici kurulum

Kontrol ünitesine gelen güç, güç kabininden sağlanır. Sıfır ve faz, şemaya göre cihaza bağlanır.

Bu cihazın kurulum kılavuzu aşağıdaki gibidir:

• İlk adım, bağlantı kutusu için duvarda bir delik açmaktır.
• Ardından, güç kablolarının oluklarını cihazın konumundan elektrik dolabına ve her bir küresel vanaya ve sensöre delmeniz gerekir.
• Ardından, duvarda hazırlanan yere bir montaj kutusu monte edilir ve kontrolör buna sabitlenir.
• Bundan sonra, cihazın ön kapağını çıkarmanız ve tüm kabloları şemaya göre bağlamanız gerekir.
• Çalışmanın sonunda kontrol cihazının ön kapağını değiştirmeniz gerekir.

Sistem doğru bir şekilde monte edilmişse, açıldıktan sonra, denetleyicideki gösterge yanmaya başlar. Bir sızıntı durumunda, göstergenin rengi yeşilden kırmızıya değişir ve sesli uyarı duyulur. Aynı zamanda vinç su beslemesini engeller.

Burada belki de bir taşkın koruma sistemi kurmanın başlıca noktaları.

Sonuç

Sızıntı sensörleri ile motorlu küresel vanalar, sel ile ilgili bir takım ciddi problemlerden kaçındıkları için kullanışlı bir buluştur. Sistemi doğru şekilde kurmak ve performansını test etmek için ihtiyacınız olan tek şey.

Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
