Sondaj pompası bağlantı şeması: birkaç alternatif

Elektronik mühendisleri ünlü bir atasözüne sahiptir: “Elektronik iletişimin bilimidir.” Sıhhi tesisat sistemlerinin bu ifadeye de uyduğunu söylemek oldukça büyük bir tesadüfle mümkündür.

Burada çok fazla bağlantıların kalitesi ve boru hatlarının durumuna bağlı. Aynı zamanda, önemli bir fark vardır - eğer bir sondaj bağlantı şeması uygulayacaksanız, en azından genel anlamda, hem kuyu düzeninin ilkelerini, hem de kullanılan pompanın tipini ve tasarımını bilmelisiniz.

Su borularının da temas bilimine bağlı olduğundan emin olun.

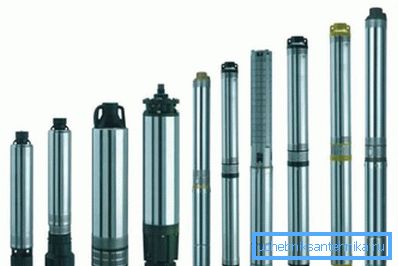

Bu nedenle, hangi pompaların tasarımlarına göre genel olarak elimizde olduğunu analiz edelim:

• yatay veya dikey - çalışma milinin dönüş ekseninin yönüne bağlı olarak;
• harici veya dahili desteklerle;
• eksenel veya yan su girişi ile;
• tek aşamalı veya çok aşamalı - su tedarik aşamalarının sayısına bağlı olarak;
• kesit - her aşamada sonunda bir konektör vardır;
• uç veya eksenel konnektör ile;
• İçinde veya dışında koruyucu bir kaplama ile;
• suya daldırılabilir - su seviyesinin altındaki konumu;
• yarı dalgıç - cihazın kendisi su seviyesinin altında ve motor daha yüksek;
• kendinden emişli - tedarik boru hattının otomatik ve bağımsız olarak doldurulmasını sağlar;
• ayarlanabilir - su kaynağının hacmini bağımsız olarak ayarlayabilir;
• Hermetik - atmosfer ile su teması hariçtir.

Diğer tasarım özellikleri vardır, ancak sunulan tasarım çözümleri çeşitliliğine göre değerlendirildiğinde, piyasanın kuyulardan su üretmek için çok sayıda pompa sunduğuna karar verilebilir..

Ama en çok kullanılan:

• dikey - söz konusu uygulama için harikalar;
• monoblok - burada safsızlık düzeyi göz önüne alındığında basitlik gereklidir;
• dahili desteklerle;
• eksenel giriş ile - ayrıca gövdenin konfigürasyonuna göre;
• tek aşamalı - sadelik prensiplerine göre;
• uç konnektörü ile;
• iç yüzey koruma kullanımı;
• dalgıç, ve
• sızdırmaz.

denizaltı

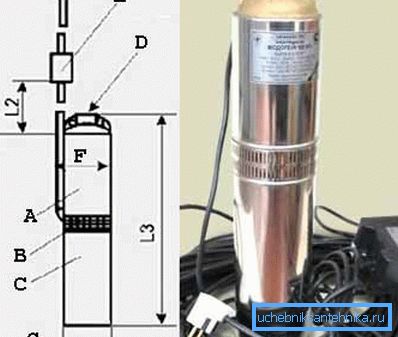

Dalgıç pompasının en ünlü şemalarından biri "A" fotoğrafında gösterilmektedir.

burada:

• A - pompalama parçası;
• B - filtre;
• C - elektrik motoru;
• D - 1 inç boru dişi;
• E - kondansatör kutusu;
• F - bu modelin 105 mm'lik maksimum iç çapı vardır.

Elektrik bağlantısı

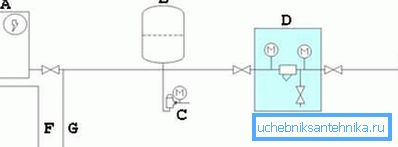

Böyle bir pompanın bağlantısının temel bağlantı şeması:

• A - su ısıtıcısı;
• B - depolama tankı 40-50 litre;
• C - basınç şalteri - aşırı basınca karşı koruma için;

• D - kaba filtre;
• E - cihazın kuyuya yerleştirilmesi;
• F - evine sıcak su boru hattı;
• G - evine soğuk su boru hattı.

İyi tavsiye! İlgili üreticilerden belirli bağlantı yöntemleri satın almanızı tavsiye ederiz. Farklılıklar ağ bağlantı parametrelerinde ve ek sigortalar kurma gereği olabilir.

Komple bağlantı şemaları

Birkaç bağlantı sistemi var. Bunlardan bazılarını en tipik olarak sunuyoruz.

Bir keson odası kullanımı ile bağlantı

Bir keson haznesi yapmaya karar verirseniz, o zaman kuyu ekipmanının en son aşamasında buna devam edin.

Aynı zamanda, tam bağlantı şu şekilde görünecektir:

• A - keson odası;
• B - sabit su seviyesi;
• C - güvenlik kablosu;
• D - pompa;
• E - kuru çalışma sensörleri - sistemin bu çok yararlı yardımcı elemanlarına dikkat edin, genellikle kurulmazlar, ancak bazen işin ilerleyişini analiz ederken vazgeçilmezdirler;
• F - kuyu gövdesi;
• G - kontrol kablosu;

• H - kontrol paneli;
• I - basınç anahtarı - sistemi kontrol eden önemli bir unsur;
• J - beş girişte birlik;
• K - boru kafası - başın dikkatlice düzenlenmesine ve durumuna dikkat etmenizi öneririz;
• L - Su tahliye vanası, koruyucu sistemin bir parçası olarak;
• M - hidroakümülatörler;
• N - manometre - sistemdeki basıncı sürekli olarak bilmek gereklidir;
• P - aşağı delik filtresi - bu şemanın bir özelliği - filtre zaten sistemin çıkışındadır;
• Q - çek valf.

Hidroakümülatör üzerinde vurgu ile bağlantı

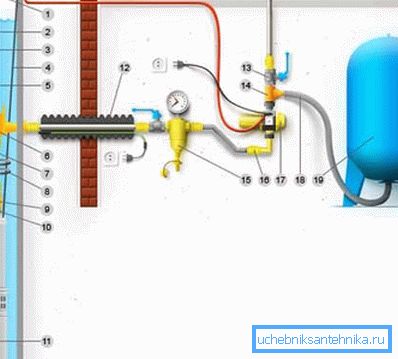

Aşağıdaki resimde filtrenin ortada kurulu olduğunu ve su donma korumasını kullandığına dikkat ediniz:

• 1 - kuyu başı;
• 2 - elektrik kablosu;
• 3 - galvanizli boru - korozyona karşı koruma bu tür cihazlar için çok önemlidir;
• 4 - güvenlik kablosu;
• 5 - hermetik kablo kutusu;
• 6 - adaptör;
• 7 - boru;
• 8 - kablo bağları;
• 9 - çek valf;

• 10 - nipel;
• 11 - aşağı delik pompası;
• 12 - donma koruması;
• 13 - stopcock;
• 14 - tişört;
• 15 - ana filtre;
• 16 - adaptör;
• 17 - elektronik otomasyon ünitesi;
• 18 - kablolama;
• 19 - hidroakümülatör.

Armatürlere olan ilgiyi sınırlayın

Diğer bir seçenek de, tüm bağlantı sistemine en çok dikkat çeken bir yaklaşımdır ve bu da boru hatlarının da iletişim bilimi olduğunu hatırlatır.

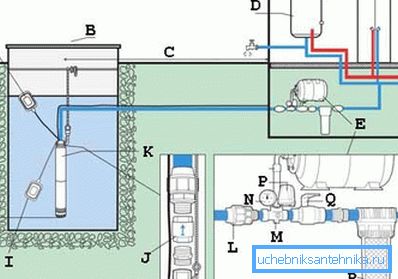

Kullanılan sensöre ve "kuru" duruma dikkat edin:

• A - Kanalda yeterli su olduğunda, pompanın çalışma konumunda sensörün konumu;
• B - kuyu başı;
• C, üst toprak seviyesinin yataydır;
• D - su ısıtıcısı;
• E - hidroakümülatör;
• F - toplam derinlik;
• G - dinamik, sürekli değişen seviye;
• H, cihazın kenarından kuyu tabanına kadar olan minimum mesafedir;

• I - Su eksikliği, "kuru" modda bir acil durdurma olduğunda, sensörün konumu;
• J - çek valfinin konumu, bağlantı sistemine dikkat edin;
• K - şamandıralı dalgıç pompa;
• L - bağlantı;
• M - 5 çıkış için uygun;
• N - manometre;
• P - basınç şalteri;
• Q - küresel vana;
• R - ön filtre.

Yüzey pompa bağlantısı

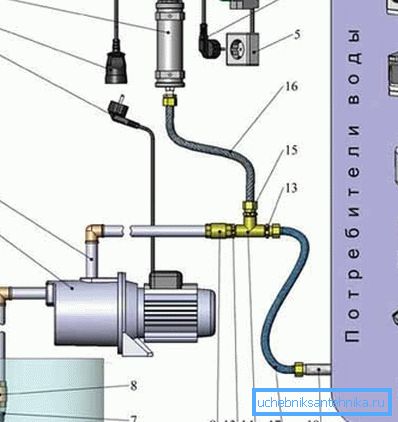

Yüzey pompasını tanıtmak ve bağlamak:

• 1 - kontrol sistemi;
• 2 - güç kablosu ve fişi;
• 3 - güç kablosu ve soket;
• 4 - otomatik anahtar - aşırı çalışmalara karşı koruma için zorunlu bir unsurdur ve sistemi çalışır durumda tutar;
• 5 - güç soketi, önerilen şema 220 V ve 50 Hz standart bir ağdan çalışır;
• 6 - iyi;
• 7 - Giriş süzgeci;
• 8 - çek valf;

• 9 - emme borusu;
• 10 - yüzey pompası;
• 11 - pompa güç kaynağı kablosu ve fişi;
• 12 - enjeksiyon borusu;
• 13 - nipel;
• 14 - tişört;
• 15 - geçiş nipeli;
• 16 - esnek eyeliner;
• 17 - eyeliner;
• 18 - Tüketicilere boru hattı.

İyi tavsiye! Bir pompayı seçerken, aşağıdaki kriterleri yerine getirmenizi tavsiye ederiz: Amacı, performansı ve gereken su yüksekliği, emme hortumu türü, bir yüzey pompası ise - iç enine kesitin şekli ve çapı, pompanın performansını azaltabilir. hava.

bulgular

Bir kuyudan su temin etmek için pompaları bağlamak için birçok seçenek vardır. Tecrübe olmadan, bu şemaları kendi ellerinizle kurmak, bir talimat olsa bile, çok zor olacaktır. Muhtemel hataların fiyatının çok yüksek olduğunu dikkate alıyoruz.

Profesyonellerin tüm çalışmalarını yapma teklifi. Bununla birlikte, bu, gerçekleşen işlemlerin tüm ayrıntılarını ayrıntılı olarak bilme ihtiyacını içermez, bu nedenle bu makaledeki videoyu bir kereden fazla izlediğinizden emin olun.
