Su ağları: çeşitleri, bileşenleri ve tasarım sorunları

Su, tüketicilere su boruları ve su şebekeleri ile taşınır. Bu yapılar, verimlilik ve güvenilirlik gereksinimlerine uygun olmalıdır. Bu, boru hattı güzergahının ve ağ yerleşiminin, boruların malzeme ve bölümlerinin tasarımının yanı sıra çalışma modlarının tasarımında uygun seçim ile elde edilir.

Su kanalları için alanlar seçerken, atarken ve kullanırken, arazi mevzuatına ve bazı düzenleyici belgelere bağlı kalınması gerekir.

Su ağlarının çeşitleri

Tüm su tedarik sistemleri harici ve dahili ağlara ayrılmıştır.

Sistemlerin dış kısmı

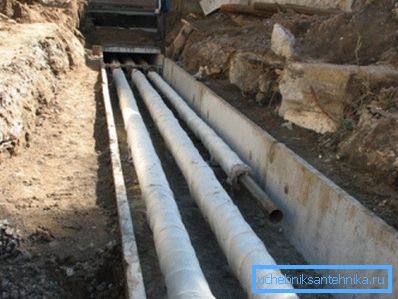

1, 2 ve daha fazla "diş" içinde su gerdirin. En iyi seçenek, bakım ve onarım için uygun alanlarda, minimum sayıda yapıya sahip, oldukça yüksek bir alana monte etmektir.

Tüketicilere su tedarikinin planlanan seviyesini sağlamak için, paralel borular arasında anahtar bulunur. Güzergahın uzunluğu boyunca ve servis verilen nesne depolama tankları yerine yerleştirilebilir.

Su temini şebekelerinin sınıflandırılması, suyu suya basınç ve basınçsızlaştırma yöntemine göre ayırır.

1. Sıvı pompalarla veya basınç farklarıyla basınç ağları ile pompalanır.. Kaynaktaki su seviyesinin piezometrik işareti ile giriş noktasındaki hesaplanan piezometrik işaret arasında yaratılır. İlk borular enjeksiyon, ikinci - yerçekimi basıncı (yerçekimi basıncı).
2. Basınçsız (yerçekimi-yerçekimi) su hatlarında, iç alanları (bölümü) tam olarak kullanılmaz.. Uygulamalarının kapsamı, basınçla karşılaştırıldığında çok geniş değildir.

Dikkat edin! Serbest akış borusunun döşenmesinin fizibilitesi bazı noktalara bağlıdır. Örneğin, başlangıç ​​ve akışkan tedarikinin sonu seviyesinde, bölgenin rahatlaması, tedarik ve toplama düğümleri arasındaki mesafe farkı.

Basınçsız boruların kullanımı, su borularının maliyetini azaltır. Ancak, gerekli eğimlerin sağlanması ihtiyacına bağlı olarak uzunluğundaki artış nedeniyle güzergahın maliyeti artabilir.

Sistem yapılandırması aşağıdaki faktörlere bağlı olabilir:

• nesnenin yüzey şekli ve düzeni;
• yapay ve doğal engellerin varlığı;
• bölgenin rahatlaması;
• Kaynağın ana tüketicilerinin yeri;
• su kaynağı yerleri vb.

Bu nedenle, ağ konfigürasyonu kollara ayrılabilir, halkalanabilir veya karıştırılabilir. Halka meslektaşları en pahalı olanıdır, ancak en yüksek güvenilirliğe sahiptir.

Talimat, ana su hacmini veren sistemin dişlerinin bagaj olduğunu not eder. Ağın görünümüne bağlı kalmaksızın, karayolu ana su akışlarının yönü temelinde her zaman atılmalıdır. Tüm bölgeyi kapsamalılar.

Dış ağlar nelerdir

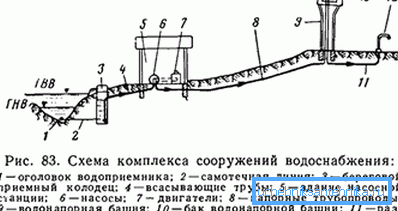

Basınç ağlarının ana unsurları şunlar olabilir:

• birikim tankı;
• pompa istasyonu;
• basınçlı boru hattı (su hattı);
• su inşaatı (kule);
• hidrostatik ve hidrodinamik basınç hatları;
• basınçlı yeraltı tankı;
• kamera değişecek.

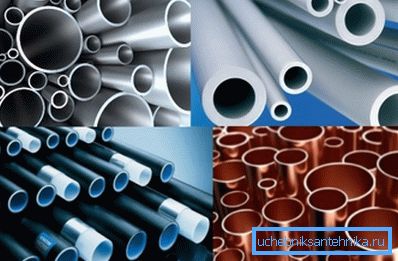

Borular için boru malzemesi, sistemler tasarlanırken seçilir ve kullanım koşullarına bağlıdır. Bu çelik, plastik, betonarme, asbest çimento olabilir.

Çelik boru ürünlerinin en yaygın kullanılan çapları alt tabloda sunulmaktadır.

İç su kaynağı

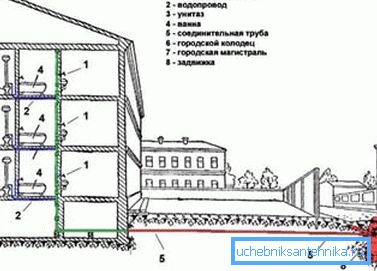

Binaların ve nesnelerin dahili su temin sistemi, bir kaynağın harici bir ağdan alınmasını ve basınçlı su dağıtımına teslim edilmesini sağlayan ekipman, bileşen ve cihazların toplamı olarak adlandırılır.

Binalarda su şebekesi şebekesi aşağıdaki gibidir:

• bir veya daha fazla giriş;
• bir veya daha fazla ölçü;
• dağıtım ve tedarik boru hattı;
• Kapatma ve kontrol vanaları.
• bazen sistem yumuşatmak, çürütmek, ağartmak vb. su.

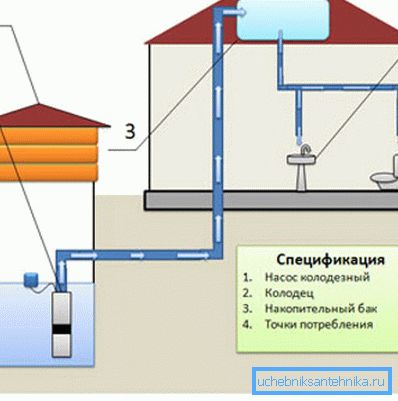

İç su temin sistemi, kendi elleriyle yerleşim yerlerinin belediye tedarik ağına bağlanabilir veya otonom bir su kaynağından (yüzey veya yeraltı) beslenebilir.

Amaçlarına göre, tesis ve binaların su temin sistemleri endüstriyel, içme ve yangın söndürme sistemlerine ayrılır.

1. Üretim ağları, tüketicilerin teknik ihtiyaçları için farklı kalitede su temin etmektedir (ekipman soğutması, ürünlerin imalatı, örneğin beton, gıda ürünleri, vb.).
2. Yangın söndürücüler, yangınları söndürmeye ve yayılmalarını önlemeye yarar.
3. Yerli içme ağları, içme suyu sağlamak için tasarlanmıştır. Ayrıca kaynak, yemek pişirmek ve hijyen için kullanılır.

Kaynak kullanım yöntemine göre, sistem doğrudan akış, ters veya tekrarlı tedarik sağlar. Ev içi şebekelerde, ilk çeşitlilik yaygındır, ikincisi üretimde daha fazla talep görmektedir.

Tasarım sorunları

Tasarımın birincil görevi, plana boru hatları çizmeyi içeren su şebekesinin yönlendirilmesidir.

Dikkat edin! Yeterince güvenilir bir sistem oluşturma koşullarına dayanarak gerçekleştirilir. Aynı zamanda inşaat maliyeti en düşük olmalıdır.

İzleme işlemi dikkate alındığında:

• Su kaynağının ve tüketicilerinin yeri;
• bölgenin rahatlaması;
• Boru hattının döşenmesinde nehirlerin, dağ geçitlerinin, parkların, sokakların, binaların, yapıların ve diğer yapay ve doğal engellerin yerleri.

En kısa yol boyunca bölgenin topoğrafik haritası üzerinde izleme, engellerin atlanması ile gerçekleştirilir.

Dikkat edin! Kaynak, kullanıcılara sadece gerekli hacimde değil, aynı zamanda basınç da yeterli olmalıdır. Suyu katlama cihazlarının yerleştirilmesi noktalarına kadar su kaldırmak için yeterli olmalıdır.

Bu amaçla, su şebekesinde sürekli olarak serbest basınç bulundurmanız gerekir. Bununla, boru hattındaki sıvı seviyesinin (piezometrik) işareti ile toprak yüzeyinin seviyesi arasındaki fark kastedilmektedir.

Serbest basınçta

En yüksek ve en uzak noktalarda bile, gövde ağının tüm uzunluğu boyunca yeterli bir serbest kafa oluşturulmalıdır.

Bu gibi elverişsiz bölgelerde, basınç yönetmeliklerde belirtilen değerlerin altına düşmemelidir.

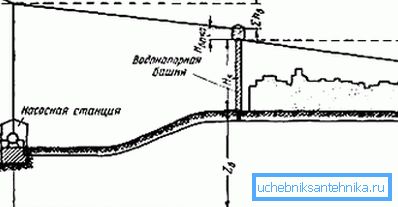

1. Bu nedenle, su kulesinin yüksekliğini doğru bir şekilde belirlemek için, su şebekesinin dikte noktasının bulunması gereklidir - bu, suyun kaldırılması en zor olan alantır.
2. Bu yer hesaplamalar ile belirlenir.
3. Bu amaçla, dağıtım boru hattı dağıtım izinde çeşitli elverişsiz alanlar seçilmiştir. Bunlardan biri dikte edecek.
4. Ayrıca, sorunlu olanlara en yakın olan bir “genel seyreltme noktası” belirlenir. Ondan sıvı ve onlara beslenir.
5. Seçilmiş problem alanlarına kaynağın kaldırılması ve piezometrik işaretlerinin parametrelerinin karşılaştırılması için genel dağıtım noktasında basınç işaretinin (piezometrik) belirlenmesi, uzmanlar dikte noktasını hesaplar. Onun için, etiketin değeri daha yüksek olacaktır.

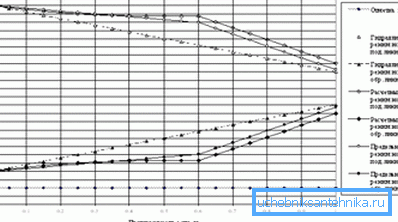

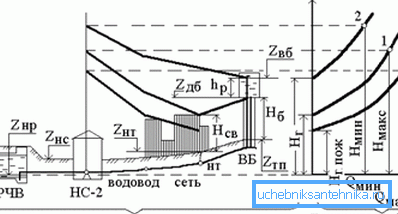

Bu çalışma sırasında, su şebekesinin bir piyezometrik grafiği çizilmiştir. Kanalın uzunluğu boyunca basınç değişimini gösterir.

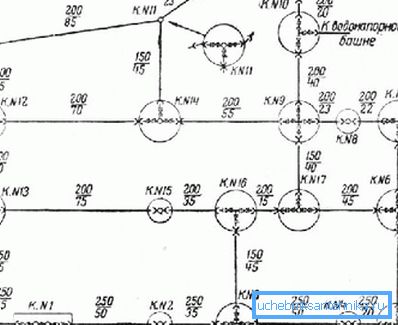

Önemli tasarım görevlerinden biri sistemi detaylandırmaktır. Su kuyuları, bağlantı parçaları, bağlantı parçaları vb. Şebekede seçim ve özel yerleştirme işlemlerinden oluşur.

Su temin ağının detaylandırılması, su tedarik şemasının seçilen seçeneğine göre gerçekleştirilmektedir. Bu, sistemin hidrolik hesaplaması yapıldığı zaman yapılır, kaynak tüketiminin gerçek değerleri bulunur, boruların malzemesi ve çapı belirlenir. Detaylandırma tasarımcıları, çalışma çizimleri üzerinde üretirler. Sembollerin yardımıyla, sistem montajlarının monte edildiği bağlantı parçaları, bağlantı elemanları ve diğer elemanlar üzerlerinde gösterilmektedir.

Bazı yasal sorunlar

Oluşturulan su temin sistemi şebeke şebekesine bağlanacaksa, ilk önce bölgesel Vodokanal'daki ön teknik koşulları almalısınız.

Bunları elde etmek için, bu belgeleri toplayıp göndermelisiniz.

1. TU için başvuru.

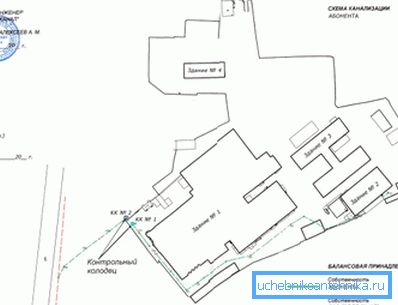

2. Su temin ağlarının denge üyeliğinin tanımlanacağı form.
3. Başvuran hakkında bilgi: pasaport, posta ve ikamet adresi, iletişim bilgileri.
4. Tapu arazinin tapusu.
5. Su kaynağının inşa edileceği bölgenin sınırlarını planlayın.
6. Arsa kullanımı için izin.
7. Gelecek neslin faaliyete girişinin planlanan zamanlaması hakkında bilgi.
8. Gerekli kaynağın (yani planlanan yüklerin) hacminin hesaplamaları.
9. İnşaat parametreleri ile ilgili veriler.

Bitmiş nesnenin su şebekesi ile teknolojik bağlantı, arsanın sınırları içerisinde gerçekleştirilir. Bu, bağlantı anlaşmasının imzalandığı tarihten itibaren 18 ay içinde yapılır.

Aynı zamanda, su temini şebekelerinin operasyonel sorumluluğunun bölünmesinin sınırlarının, Rusya Federasyonu'nun 167 no.lu “Rusya Suyunda Komünal Su Temini Sistemlerinin ve Kanalizasyonun Kullanılmasına İlişkin Kurallar” Kararnamesine uygun olarak gerçekleştirilmesi gerektiği de unutulmamalıdır.

Sonuç

Su temini şebekeleri karmaşık hidrolik yapılardır. Sistemin amacına ve işleyiş koşullarına göre seçilmesi gereken birçok türü vardır. Bu makaledeki video kendi temasını geliştirecek.
