Su boruları nasıl ölçülür: boyuttaki ürünlerin seçimi

28-06-2018
Su kaynağı

Su boruları yelpazesi çeşitli boyutlarda ürünler içerir. Hoş olmayan bir duruma girmemek için, satın alınan parçalar halihazırda kurulu olan bölüme veya diğer parametrelere uymadığı zaman, her bir tesisatçı için sadece en yaygın boru çaplarını bilmekle kalmaz, aynı zamanda bunları doğru bir şekilde ölçebilir. Yazımız bu sorulara ayrılacaktır.

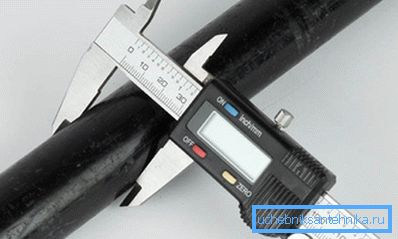

Çapı daha doğru seçeriz, bağlantı daha iyi olur

Sıhhi ekipmanın boyutları

Temel parametreler

İlgili Devlet Standartlarında ve SNiP'lerde verilen su ve gaz ürünlerinin boyut aralığını analiz etmeden önce, hangi parametrelerde çalışacağımızı anlamanız gerekir.

Bu parçaları ölçerken, aşağıdaki değerlere ihtiyacımız olacak:

  • D - çap. Dış yüzeydeki en uzak noktalar arasındaki mesafeyi temsil eder.
  • Doo - koşullu geçiş. Koşullu geçidin büyüklüğü, borunun iç kanalının çapına eşittir ve belirli bir doğruluk derecesiyle standart bir değere yuvarlanır.

Dikkat edin! Uluslararası işaretlemede, sırasıyla D ve Dn sembolleri, dış çap ve şartlı geçişi belirtmek için kullanılır.

  • s - duvar kalınlığı. Bu değer ne kadar yüksek olursa, yapı ne kadar dayanıklı olur ve boru ne kadar dayanırsa o kadar dayanır.

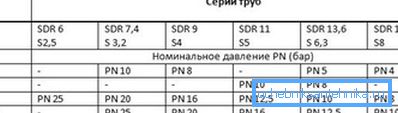

SDR bağımlılığı ve basınca dayanıklı

Ek olarak, belirli bir modelin yeteneklerini tam olarak değerlendirmek için, standart en boy oranı (SDR) kullanılır. Bu değer aşağıdaki formülle hesaplanır:

SDR = D / s

Kural olarak, SDR değeri, iç basınca istenen dirence sahip bir malzemeyi kolayca seçmenize izin veren tablo değerlerine yuvarlanır.

İnç veya milimetre?

Dişli kesimli 32 mm veya 1 1/4 inç su borusu

Bir başka önemli nokta, metrik ve inç boru boyutları arasındaki oranın belirlenmesidir. Görünüşe göre daha basit bir şey yoktur - borunun çapını inç cinsinden (yaklaşık 25.4 mm) inç olarak çarpın ve istenen sonucu elde ederiz, ancak pratikte her şey biraz daha karmaşıktır.

Gerçek şu ki, inçlerin dış çapa kesilen boru dişini karakterize etmesi ve boruları seçerken (özellikle metal ürünleri plastik ile değiştirirken) iç çap önemlidir.

Böylece profesyonel tesisatçılar standart oranları kullanır:

  • Su borusu 1 2 inç - şartlı geçiş 15 mm, dış çap 20 ila 22 mm.
  • Su borusu 3 4-boru 20 mm, dış kısım 25 ila 27 mm.
  • İnç ürün - sırasıyla 25 ve 32 mm.
  • Su borusu 1 1 2 - 40 mm'lik koşullu geçiş, duvar kalınlığına bağlı olarak 45 ila 50 mm arasında bir çapa sahip olabilir.

Ayrıca makalemizde en çok kullanılan boruların inç ve metrik ölçüleri oranlarında çalışma tabloları verilmiştir.

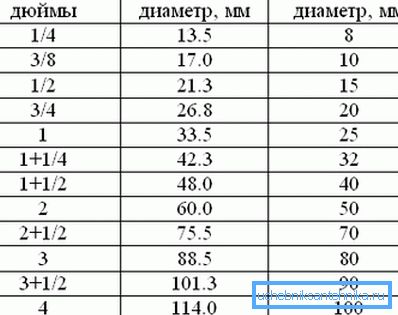

Ana boyutların oran tablosu

kapasite

Bazen iletişimin yapımında kullanılan parçaların seçimi için belli bir çaptaki borunun kapasitesini bulmak gerekir.

Bu değer, zaman birimi başına dahili kanaldan ne kadar sıvının geçebileceğini gösterir ve aşağıdaki faktörlere bağlıdır:

  • Borunun yapıldığı malzeme.
  • Ürün şekli (yuvarlak / profil).
  • Koşullu geçişin çapı.
  • Konturun toplam uzunluğu.
  • Eğimin varlığı ve derecesi.
  • Sistem basıncı

Bu değerin hesaplanması için genellikle hantal formüller kullanılır, çünkü su tesisatçıları genellikle standart, zaman test edilmiş çözümler kullanır veya tablo değerlerini kullanır. Bu nedenle, böyle bir tabloya göre, bir su borusunun verimi 100 mm'dir, sıvının 0.3 m / s hızında hareket etmesi ve 90 Pa / m'lik bir basınç yaklaşık 30 bin kg / saat olacaktır.

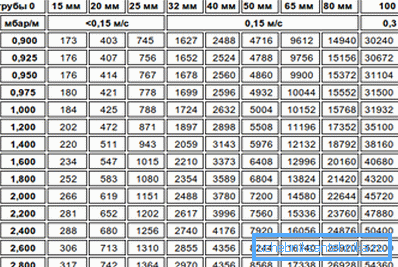

Bant genişliği tablosu

Dikkat edin! Kendi hesaplarınızı yapmamak için özel bir hesap programı indirebilirsiniz.

Evde ölçüm yöntemleri

Boruyu kendi ellerinizle birkaç şekilde ölçebilirsiniz:

  • Ürün yeterince büyük çapa sahipse, en kolay yol esnek bir ölçüm bandı kullanmaktır (bir terzi sayacı mükemmeldir). Bantı borunun etrafına sarın ve çevreyi en geniş kısımda ölçün. Daha sonra çapı yaklaşık olarak 3,1416'ya eşit olan "Pi" sayısıyla çevreleyen çapları hesaplıyoruz.

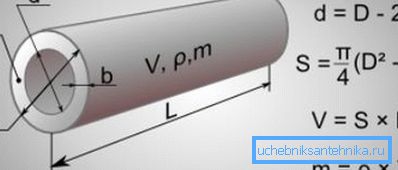

Hesaplama şeması

Dikkat edin! Standartlaştırılmış parçalar günlük hayatta kullanıldığından, talimatlar çevreyi basitçe 3'e bölmenizi önerir: doğruluk oldukça yeterli olacaktır.

  • Küçük çaplı borularla çalışmak için bir perimetre veya mikrometre kullanabilirsiniz. Sürekli olarak benzer görevlerle karşı karşıya kalıyorsanız, bir elektronik ekranlı bir model satın almak daha iyidir: fiyatı standart göstergelerinkinden biraz daha yüksektir, ancak kullanımı daha uygun değildir.
  • Bir pergeli kullanarak, ürünün iç çapını da belirleyebilirsiniz. Bunu yapmak için, birkaç yerde bir dilimde, duvar kalınlığını ölçüyoruz, bu parametrenin ortalama değerini hesaplıyoruz ve dış çapın ayarlanan değerinden iki kez çıkarıyoruz.

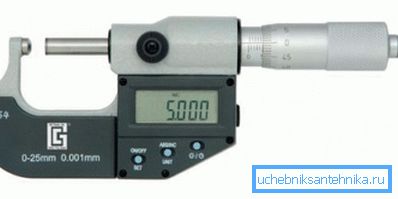

Borular için foto mikrometre
  • Son olarak, sorunu çözmek için grafik programları kullanabilirsiniz. Ölçülmesi gereken bir boruya, daha önceden bilinen boyutlara sahip bir cetvel veya nesne uygularız (örneğin bir kibrit kutusu). Ürünü fotoğraflıyoruz ve daha sonra bilgisayar programlarının yardımıyla standardın boyutlarını boru boyutlarıyla ilişkilendiriyoruz.

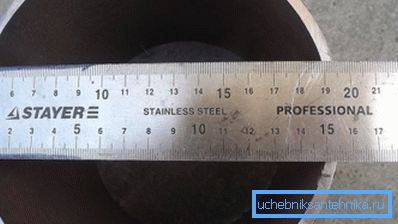

Yaklaşık çap ölçümü

Dikkat edin! Çoğu zaman, bu teknik, elde edilmesi çok zor olan boruların yanı sıra büyük ölçekli nesneler için kullanılır.

Sonuç

Önümüzde hangi ürünü bulun - 50 mm, 60 mm veya 1 1/2 inç su borusu - çeşitli şekillerde. Ve ne kadar doğru ölçtüğümüzde, bağlantı veya değiştirme için uygun bir parçanın seçilme olasılığı o kadar yüksek olur. Bu makalede videoda boru ürünleri ölçüm prensipleri hakkında daha fazla bilgi edinebilirsiniz.
