Su borularının boyut tablosu: çeşitli mühendislik
Su temin sistemini kendi başına kurmayı planlayan herkes, piyasadaki su borularının standart ölçülerini incelemelidir. Bu bilgiler çok yararlı olacaktır, çünkü sadece işte kullanılan parçaların kesitlerini ve çaplarını bildiğimiz için, uygun bağlantı elemanlarını ve adaptörleri seçebileceğiz, ayrıca ev aletlerine olan bağlantıyı da sağlayabileceğiz.
Aşağıda, boru ebatları hakkında genel bilgi sağlamanın yanı sıra, ekipman seçiminizi tasarım aşamasında kolaylaştıracak referans verileri sunuyoruz.
Temel parametreler
Anahtar boyutları
Sıcak ve soğuk su tedarik sistemlerinin inşası için bugün çeşitli malzemelerden borular kullanılmaktadır.
Yüklemeyi kendiniz yapmayı planlıyorsanız, büyük olasılıkla şu türleri kullanacaksınız:
- Çelik.
- Bakır.
- Polietilen.
- Polipropilen.
- Metal ve plastik.
Her kategorideki ürün yelpazesinin oldukça geniş olmasına ve bölümlerin temel olarak standartlaştırılmasına rağmen, bazı farklılıklar hala mevcuttur. Bu yüzden özel bir evde sıhhi tesisat döşeme için malzeme satın alırken ürünlerin fonksiyonel parametrelerine dikkat etmeniz gerekir.
Su borularının boyutları aşağıdaki gibi belirlenir:
- Dn nominal çaptır.
- Dу - koşullu geçit (iç kısım, milimetre cinsinden ifade edilir).
- Duvar kalınlığı (daha fazla - yapı daha güçlü, ve dayanacak basınç daha yüksek).
- Dış çapı
Dikkat edin! Su kaynağının gizli bir kurulumunu planlarken ve konturları döşemek için olukları hazırlarken dış çapın boyutu çok önemlidir. Diğer durumlarda, “şartlı geçiş” kavramı ile çalışmak daha iyidir.
İnç ve milimetre
Çoğu zaman, üreticiler su borularının boyutunu inç cinsinden belirtir - ve bir milimetre yukarı veya aşağı doğru yeterince sıkı bir bağlantıya neden olabilir:
- Ürünleri aynı malzemeden birleştirirken, bu tür durumlar nadiren meydana gelir, ancak örneğin plastik veya bakır içeren çelik yapıları değiştirirken, hoş olmayan bir duruma girebilirsiniz.

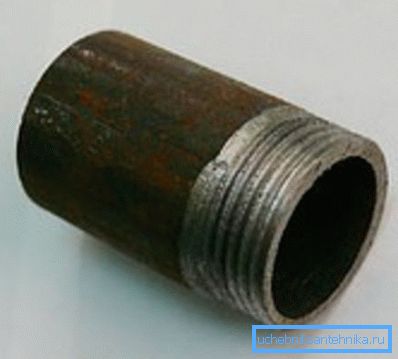

- Mesele, dış yüzeyde kesilen ipliği işaretlemek için inçlerin kullanılmasıdır.. Ve farklı modellerin duvar kalınlığı değişebileceğinden, bir hata riski vardır.
İpucu! Kafası karıştırmamak için, ürünün dış çapına odaklanmak daha iyidir, fakat DAB değeri üzerinde - bu tam olarak inç işaretine karşılık gelir.
Su borularının mm ve inç cinsinden en yaygın boyutları aşağıdaki tabloda verilmiştir:
| İplik, inç olarak | Şartlı geçiş, milimetre cinsinden |
| 3/8 | 10 |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 88,5 |
| 4 | 114 |
Pratik kullanım için, genellikle aşağıdaki verilere odaklanırlar:

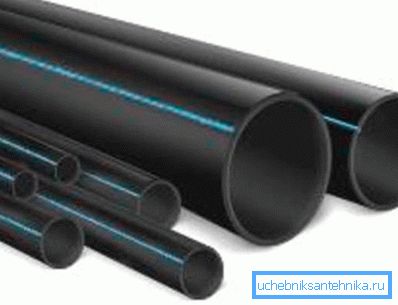

- Talimat, gerekli kapasiteye bağlı olarak 3/4 inç ila 1 1/2 inç arasında bir kesitli boruların kullanılmasını önerir.

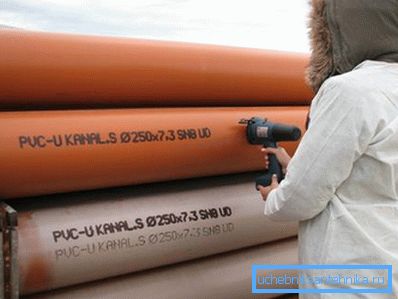

- Daha kalın ürünler genellikle yükselticilerin döşenmesi ve su taşıyan karayollarının düzenlenmesi için kullanılır.
Genel boyutları
maden
Yakın zamana kadar, su borularının döşenmesinde en sık rastlanan parçalar çelik ürünlerdi.
Bu elemanların etiketlenmesi genellikle iki parametreyi gösterir:
- Dış çapı
- Duvar kalınlığı
İç enine kesiti bulmak için, çapın boyutundan iki duvar kalınlığının (milimetre olarak) çıkarılması yeterlidir.
En popüler çelik konstrüksiyon karışımı aşağıda sıralanmıştır:
| Dış çapı | Şartlı geçiş | Duvar kalınlığı | ||
| akciğer | standart | takviyeli | ||
| 10 | 17 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.5 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48 | 3.0 | 3.5 | 4.0 |

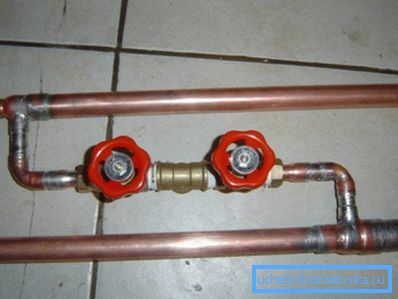

Malzemenin fiyatının demokratik olmaması gerçeğine rağmen, bazı durumlarda su temini için bakır devreleri kullanılmaktadır. Boyutları çelik ürünlerden biraz farklıdır:
| İnç olarak işaretleme | Şartlı geçiş | Dış çapı |
| 5/8 | 10 | 14 - 15 |
| 3/4 | 15 | 18 |
| 7/8 | 20 | 22 |
| 1 3/8 | 32 | 35 |
| 1 5/8 | 40 | 44-45 |

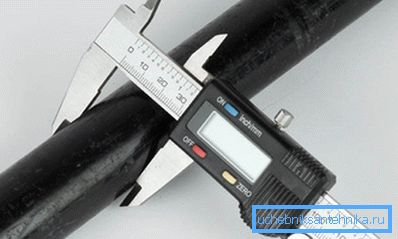

İpucu! Su temini için metal elemanların seçilmesi, kaliperler kullanılarak satın alınan partiden birkaç ürünün boyutlarının ölçülmesine değer. Yani tanım doğruluğu çok daha yüksek olacak!
plastik

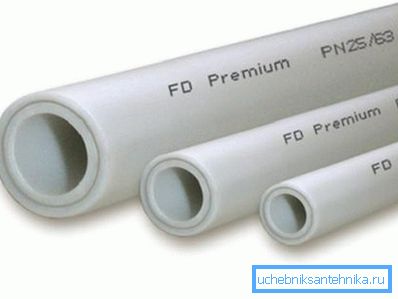

Günümüzde metal kontürlere alternatif olarak yaygın olarak kullanılan su borularının boyutları da çok çeşitlidir. Aynı zamanda, birçok polipropilen, polietilen ve metal-plastik parça üreticileri kendi boyutlu ızgaralarını kullanırlar, bu nedenle aynı sistemde aynı markadaki tasarımların kullanılması arzu edilir.
Tabii ki, eğer ortaya çıkarsa, tutarsızlıklar önemsiz olacaktır, ancak deneyimsiz bir usta için zor olabilirler.

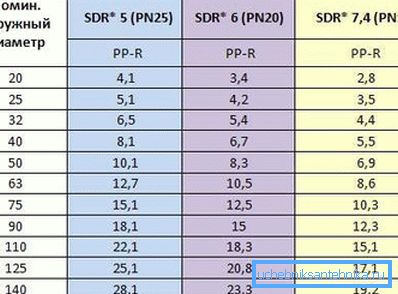

Su kaynağı için plastik boruların boyut tablosu (farklı yoğunluktaki polipropilen) en popüler modellerde bilgi içerir. Tüm boyutlar milimetre cinsindendir:
| Dış çapı | PN30 | PN20 | PN10 | |||
| Duvar kalınlığı | İç bölüm | Duvar kalınlığı | İç bölüm | Duvar kalınlığı | İç bölüm | |
| 16 | - | - | 2.7 | 10.6 | - | - |
| 20 | 3.4 | 13.2 | 3.4 | 13.2 | 1.9 | 16.2 |
| 25 | 4.2 | 16.6 | 4.2 | 16.6 | 2.3 | 20.4 |
| 32 | 3.0 | 21.2 | 5.4 | 21.2 | 3.0 | 26,0 |
| 40 | 3.7 | 26,6 | 6.7 | 26,6 | 3.7 | 32,6 |
| 50 | 4.6 | 33.2 | 8.4 | 33.2 | 4.6 | 40.8 |
| 63 | 5.8 | 42,0 | 10.5 | 42,0 | 5.8 | 51.5 |
| 75 | 6.9 | 50.0 | 12.5 | 50.0 | 6.9 | 61.2 |
Tabii ki, iletişim kururken, diğer boyutlarda plastik su boruları kullanılabilir. Ancak, rutin onarımlar sırasında ortaya çıkan sorunların çoğunu çözmek için tabloda belirtilen bilgiler yeterli olacaktır.
Sonuç
Sıhhi tesisat için boru boyutlarına mümkün olduğunca doğru bir şekilde uyulmalıdır. Bir inçlik bir kesimin sapması ile bile, ağın iki bölümünün veya bağlantı parçasının bağlantısının hermetik bağlantısı neredeyse imkansız olacaktır, yani tüm sistemin güvenilirliği tehlikeye girecektir (ayrıca bakınız, su borularının derinliği optimaldir).
Düzenleyici belgeleri okuyarak ve videoyu bu makalede izleyerek boyutları ve işaretlemeyi daha ayrıntılı bir şekilde inceleyebilirsiniz.
