Su borusu çapları: standartlar, uyumluluk, seçim

Özel bir evde sıhhi tesisat için boru çapı, su tedarik sisteminin kalitesini belirleyen oldukça önemli bir özelliktir. Daha önce tüm boyutlar tek bir GOST SSCB'si tarafından düzenlenmişse, şimdi piyasa, Sovyet sınıflandırmasını kullanırken modern Rus standartlarını ve yabancı standartlarını karşılayan ürünler sunmaktadır.

Bu çeşitliliğe karışmamanız için, bir su sağlama sistemi için boru çapının nasıl seçileceğini size anlatacağız.

Boru çapları

Temel özellikler ve birimler

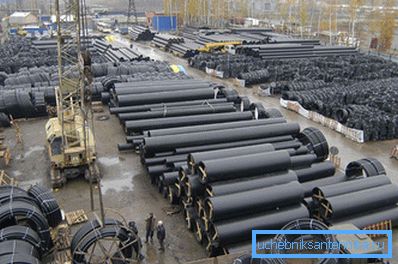

Farklı amaçlar için kullanılan çeşitli borular vardır.

Bunlar şunlar olabilir:

• su ve gaz boruları
• elektrik,
• dikişsiz,
• kuvvetlendirme
• özel amaçlı borular vb.

Ürünün amacına bağlı olarak, temel özellikleri de değişir.

Hangi özelliklerin temel olduğuna bakalım:

• Şartlı geçiş. Ürünün iç çapının mm veya inç cinsinden kabaca karşılık gelen ve otoyolların, kabloların, bağlantı elemanlarının ve kavramaların seçilmesi ve birleştirilmesinin rahatlığı için kullanılan boyutsuz bir miktardır;
• Dış (dış) boyutu. Dn olarak belirtildi. Su borularının dış çapı mm cinsinden ölçülür;
• Duvar kalınlığı. S olarak gösterilir ve aynı birimlerde ölçülür;
• Su borularının iç çapı. Dv olarak belirtilir ve metrik veya inç cinsinden ölçülür. Dv = Dn - 2 * S formülü ile hesaplanmıştır;
• uzunluk. Ürünün türüne, boyutuna ve malzemesine, üretim ve teslimat özelliklerine bağlıdır;
• Metre başına ağırlık. Çelik için, kilogram cinsinden ölçülen m = 0.02466 * S * (Dn - S) formülü kullanılarak hesaplanır.

Soğuk su sisteminin su tedarik sistemlerini düşünüyoruz, bu yüzden sadece bu sınıfa ait parametreler hakkında konuşacağız. Bu yüzden, bir su boru hattının boyutlarını belirlemek için, en önemli özelliklerden biri koşullu geçişin büyüklüğü gibi bir parametredir.

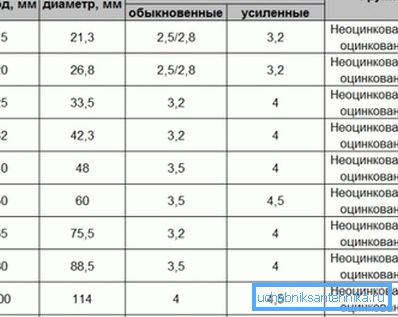

Bu değer aşağıdaki gibi gösterilir: DN (GOST 3262-75'e göre) veya DN (Avrupa standartlarına göre, nominal çapa denir).

Koşullu geçiş, ürünün iç lümeni aşağı yuvarlanır veya en yakın standart değere kadardır. Standart sıra, iç boyutların boyutlarını içerir, bu yüzden DN 15 ifadesi, bu silindirin iç geçişinin, 1.5 cm'lik standart boyuta uygun olduğu düşünülmelidir.

Dikkat edin! Pratikte, gerçek iç lümenin standart ile uyuşmayabileceği anlaşılmalıdır, çünkü duvar kalınlığı farklı olabilir.

Şimdi birimler hakkında. Tüm modern misafirler ve standartlar, kural olarak, metrik sisteme karşılık gelir. Ancak, 19. yüzyıldan bir inç sistemi miras aldık ve kafa karışıklığı genellikle burada ortaya çıkıyor.

Gerçek şu ki, geçmişin mühendisleri ve montajcıları, ayrıntıları iç lümen boyutuna göre inç olarak tanımladılar, ancak dış boyut, duvar kalınlığının iki katından daha fazlaydı.

Yani, ürün Dv 1 ise? veya 2.54 cm, o zamanki duvar kalınlığını hesaba katarak, dış ölçüsü 3.35 cm idi, bu değer “su inç” veya “boru inç” olarak tespit edildi.

Benzer şekilde, boru dişi inç olarak adlandırılır, ancak gerçek boyutu, daha mantıklı görünen, 334 mm değil, 2.54 cm'dir. Bu, bilim ve teknolojideki geleneklerin ne kadar uygunsuz olduğuna iyi bir örnektir.

Dikkat edin! Etiket boyutu belirtilmişse? Bu, koşullu dahili geçişin veya Du'nin 1.5 cm'lik standartlara karşılık geldiği anlamına gelir, çünkü bu değer kullanılan tüm standartların yarım inç (1.27 cm) boyutuna en yakındır.

Metal ve plastik

Şu anda ilginç bir resim var: bir yandan herkes plastik ürünlerin avantajlarını tanıdı - birçoğu çelik ve dökme demir kullanmaya devam ediyor. Bu aynı zamanda karışıklık payına da katkıda bulunur.

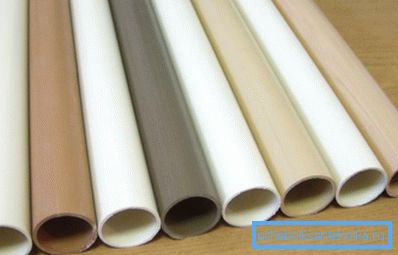

Gerçek şu ki, su temini için plastik boruların çapı genellikle harici olarak listelenir. Bu durumda, fotoğrafta olduğu gibi, genellikle duvar kalınlığına bir işaretçi vardır:

Bu durumda zorluk ortaya çıkmaktadır, çünkü hazırlıksız bir tesisatçıya, bir su kaynağı sistemi için bir borunun çapının, aynı görünümdeki iki ürün 32 ve 1, işaretinin ise 2.54 cm olması durumunda doğru olarak değerlendirilmesi gerektiği açık değildir.

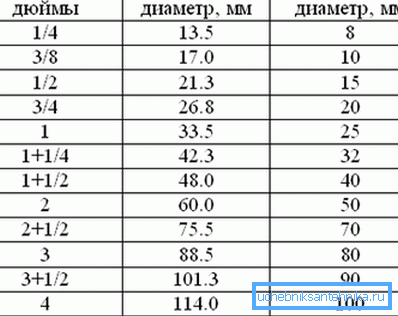

Farklı çaplardaki su boruları için adaptörler de genellikle bir inç sistemde etiketlenir. Eğer yeni başlayan bir tesisatçıysanız ya da kendi ellerinizi yapmaya karar verirseniz, o zaman inç değerlerinin nominal ve harici değerlere karşılık gelen bir tablosuna sahip olmalısınız.

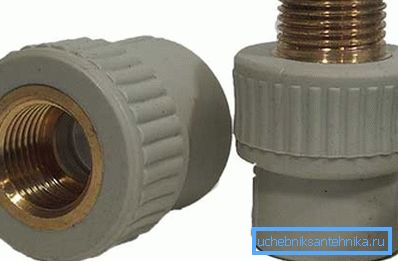

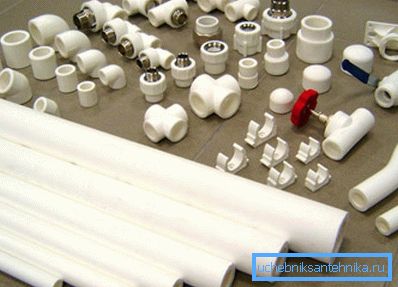

Boru hattının metal ve plastik parçalarını bağlamak için, bir tarafında metal bir iplik bulunan özel adaptör manşonlar ve diğer tarafta plastik lehimleme için düzgün bir manşon kullanılır.

Aynı zamanda, ipliğin yanından, su inçlerindeki değer gösterilebilir ve plastik eklemin yanından, bağlantı parçasına bağlanması gereken türü belirlemek için kabul edilen değer ve büyük olasılıkla mm olarak Dn olacaktır. Bu gibi durumlar.

Özerk su kaynağı değerlerinin seçimi

Şimdi su kaynağı için borunun çapını hesaplamak için birkaç kelime. Doğru hesaplamalar için çeşitli yöntemler kullanılmaktadır: çeşitli adım ve tekniklere sahip matematiksel formüller, ortalama tabloların kullanımı ve metodolojik kılavuzlar, çeşitli programlar ve çevrimiçi hesap makineleri de popüler hale gelmiştir.

Matematiksel yöntem karmaşıktır ve uygun nitelikler gerektirir, mühendislik üniversitelerinde mühendislik el kitaplarını ve tabloları kullanmak zordur ve özel (ya da en azından herhangi bir teknik) eğitim olmaksızın bunu anlamak zor olacaktır.

Çevrimiçi hesap makineleri ve profesyonel tasarımcılar için her türlü hesaplama programı bir şeyden başka bir şeye neden olmaz.

Bu konudaki en komik şey, en uygun olanının, daireler ve özel konutlar için yapılan hesaplamaların% 95'inde, bilinen ve bilinen standart değerler vermeleri ve ciddi sistemleri hesaplarken böyle bir yazılıma güvenmenin tamamen aptalca olduğu şekilde ayarlanmış olmasıdır.

Dikkat edin! Apartman içi kablolama yapmak veya 3 kata kadar sıradan bir özel eve özerk su kaynağı yapmak istiyorsanız, o zaman herhangi bir hesaplama gerekmez.

Talimat basit - standart ortak değerler kullanıyoruz ve hayatımızı zorlaştırmıyoruz:

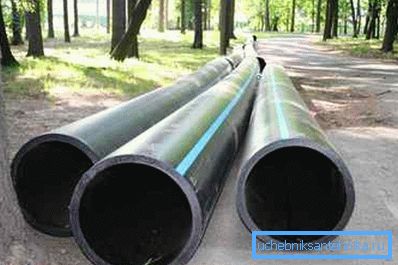

• Dn = 32 - 50 mm'den kuyu veya kuyu dış hattının döşenmesi için. Bu amaçlar için çoğunlukla düşük basınçlı polietilenden (HDPE) yapılmış parçalar kullanıldığından, inç değerleri belirtilemez;

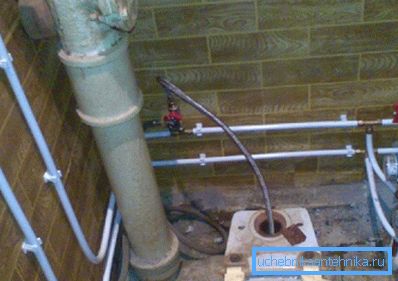

• İç yükselticiler inç parçaları veya DN = 32 mm. Burada hem metal hem de plastik sistemleri kullanabilirsiniz, sıklıkla polipropilen kullanın;
• Mutfak, banyo ve tuvalette yatay kablolama - Dn = 25 - 16 mm (3/4,, or veya 3/8)).

Sonuç

Kendini seçme ve sıhhi tesisat sistemlerinin kurulumu için, bu endüstride kabul edilen boyutların ve bunların oranlarının iyi bir şekilde anlaşılması gerekir. Ayrıca, ölçüleri metrik sistemden inç sisteme dönüştürebilir ve koşullu geçişin boyutu için bir dizi standart değeri bilirsiniz.

Bu makaledeki video, konuyla karıştırılmamanıza yardımcı olacaktır.
