Su borusunu kuyudan eve bıraktık

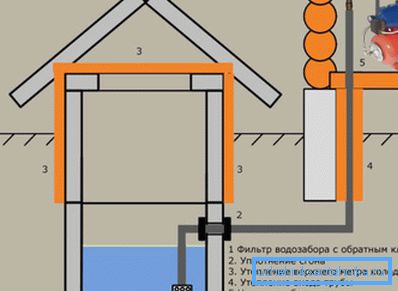

Bir veya başka bir elektrikli ekipmanın bağlantı şemasını anlıyorsanız, su temin sistemini özel bir evde dalgıç veya yüzey pompalı bir kuyuda donatmak mümkündür. Şu anda, özel sektörün çoğu sakinleri daha güçlü ve güvenilir olarak dalgıç birimleri tercih ediyor.

Sadece burada farklı olabilirler, bu nedenle ne seçtiğinizi anlamanız gerekir. Bu tür cihazları, bağlantı yöntemlerini ve aşağıda yer alan boruları anlatacağız ve aynı zamanda bu makaledeki videonun tematik bir tanıtımını göreceksiniz.

su tesisatı

Bir pompa seçimi

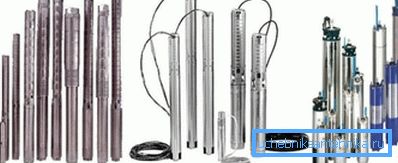

Not. Şu anda, sadece kuyu ve sondaj kuyularından su alımı için kullanılan bu tür dalgıç (derin) pompa türleriyle ilgileniyoruz. Bunlara ek olarak, hem temizlik tuvaletleri hem de su rezervuarları veya aynı kuyuları temizlemek için kullanılan fekal ve drenaj pompaları da bulunmaktadır. Buna ek olarak, bu tür birimler çalışma prensibine göre bölünmüştür - bunlar santrifüj ve titreşimdir.

Halihazırda, kuyulardan ve sondaj kuyularından su girişi, dalgıç pompalar kullanılarak gerçekleştirilebilir ve yüzeyin ayna seviyesi önemli değildir (bazı modeller 200-250 m derinlikte su pompalayabilir) - derinliğin buna izin vermesi önemlidir. Kuyudan eve su tedarikiyle ilgilenirsek ve sadece sebze bahçesini sulamakla ilgilenmiyorsak, elbette, santrifüj ünitelerini tercih etmeliyiz.

Sadece burada, cihazın gücünün doğru bir şekilde hesaplanması önemlidir, böylece evde tüm hijyenik birimlerin bakımı için yeterlidir - böyle bir seçim için aşağıdaki tabloya dikkat edin.

Farklı banyolarda bir saat su tüketimi

Toplam maksimum su tüketimini belirlemek için, yukarıdaki tabloya bakmanız ve tüm cihazlarınızın göstergelerini eklemeniz yeterlidir. Teknik pasaportuna (kullanım kılavuzuna) ve sıklıkla ünitenin kendi bünyesine dahil olan pompanın etiketi, su alım kapasitesi ve kapasitesini m cinsinden gösterir.³/ saat

Güç ve çalışma prensibine ek olarak, pompalar çap ve uzunluk olarak da seçilirler - çap bir kuyu için önemli değilse, o zaman herhangi bir birim kuyuya girmeyecektir. Ancak, uzunluğa ihtiyaç duyulur, böylece tamamen batık bir cihaz tabana en az 30-50 cm kadar ulaşmaz, ancak su seviyesi yılın zamanına veya su alımının yoğunluğuna bağlı olarak değişebilir.

Dalgıç pompanın uzunluğunu belirlemek için başlangıç ​​yapması gereken iki seviyeli su vardır - statik ve dinamik. Statik seviye, su alımının gün içinde yapılmadığı, ancak çoğunlukla dinamik seviyeden itildiği göstergedir.

Bir kuyunun ya da kuyunun debisini belirlemek için, su bir saatliğine sudan dışarı pompalanır ve bu saatten sonra aynanın çıkacağı işaret, dinamik bir seviye olarak adlandırılır. İki gösterge (dinamik ve statik) arasındaki fark ne kadar küçük olursa, tekrar doldurma yeteneği de o kadar iyi olur. Pompa statik seviyenin 30 cm altına batırmalı ve aynı zamanda tabana aynı mesafede uzanmamalıdır.

Kazma ve diğer hazırlık çalışmaları

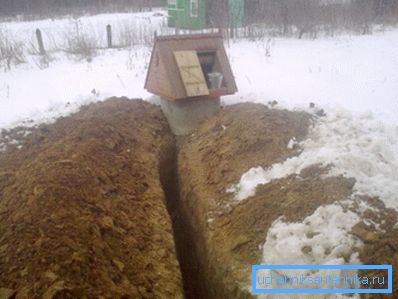

• Teknik parametrelerle başlayalım - kuyudan eve su besleme sistemi bir hendek boyunca döşenir, derinliği bölgenizdeki toprağın donma noktasından en az 50 cm daha derin olmalıdır.. Buna ek olarak, bu rakam açmanın dibinde en az 2 cm kalınlığında bir kum yastığını da içerir - bu, polietilen hortumun taşların üzerine zarar vermemesi ve üzerine yukarıdan düzgün bir basınç uygulanması için gereklidir.

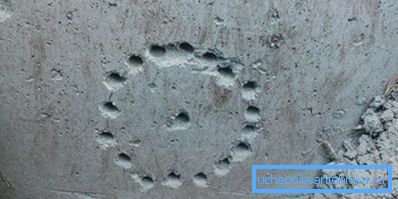

• Şimdi, kuyu halkasının beton duvarında yapmanız gereken delikle ilgili olarak, duvar çelik telle takviye edildiği için ve hatta bazen takviye ile bile, bir zafer ya da elmas kesici yapılamaz.. Bu nedenle, istenilen çapta bir çember çizmeniz gerekir, böylece 32 mm'lik bir polietilen hortum için bir sıkıştırma köşebentini ittirebilirsiniz. Yukarıdaki fotoğrafta görüldüğü gibi, çevresi etrafına bir daire çizin ve bir çekiç veya delici ile ortayı kesin.
• Aynı prensipte, vakıfta bir delik açabilirsiniz, ancak biraz daha zor olacak - Sonuçta, böyle bir bant genellikle en az 40 cm kalınlığındadır, bu nedenle deliklerden iki tarafa - sokaktan ve odadan - geçmek daha iyidir.
• Vakıfta bir delik açabilme şansına sahip olmanız için, caddeden ve içeriden bir çukur kazmanız gerekir. Boyutu, boyutlarınıza ve takımın uzunluğuna uygun olmalıdır, yani bir kürekle çalışma ve uzun bir matkapla delme fırsatına sahip olmalısınız.

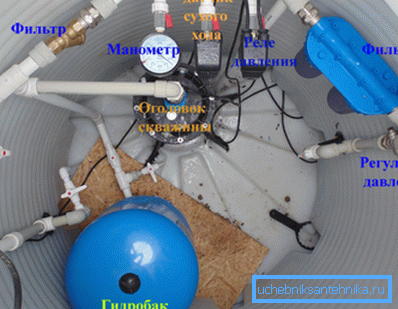

• Buna ek olarak, sıhhi tesisat döşemeden önce, pompa istasyonu için bir yer ve bu amaç için aynı çukuru kullanırsanız en iyisi gerekir.. Sadece tuğlaları yerleştirmek ve sıvalamak zorunda kalacaksınız, aynı zamanda geniş bir halka kullanabilirsiniz. Ancak, böyle bir üniteyi bir çukur kullanmadan üst üste yerleştirmenizi engelleyecek hiçbir şey yoktur, ancak bu oda içinde belirli bir yer alacaktır.

montaj

Not. Pompanın kendisinden su dağıtım ünitesine giden su borusu olarak çapı 32 mm olan bir polietilen hortum kullanılması en iyisidir. HDPE - düşük basınçlı polietilen olarak etiketlenmiştir.

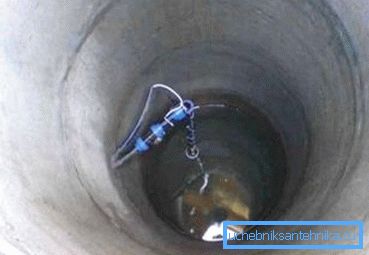

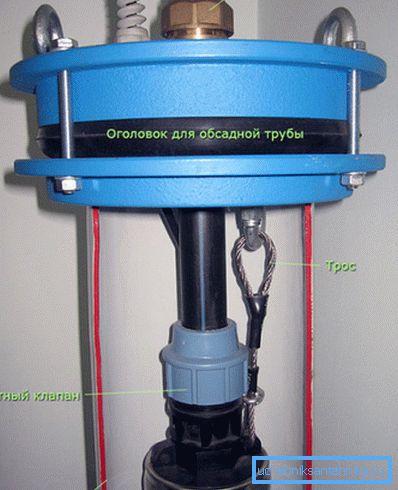

En iyi fotoğrafa bakın - burada dalgıç pompanın kuyudaki bağlantısını görüyorsunuz, ama aynı zamanda kuyuya da bağlanıyor, sadece orada bir son yok, ama sipariş verelim. Pompanın üstüne bir çek valf takılır, bu da suyun kuyuya veya kuyuya akmasını önler ve pompa kuyuya verilen bir kablo ile kuyuya bağlanır.

Üstte sabitlemek için (yüzeye ulaşıldığında) halkada bir delik açılır ve orada bir kablo yerleştirilir, gerdirildikten sonra ya bir cıvata klipsi ile sabitlenir veya bir takviye parçası üzerine sarılır (kuyular için, bu uçta yapılır).

Bir kuyucunuz varsa, o zaman bu segman, girintili pompadan kuyu halkasındaki açık deliğe kadar yeterli olacak şekilde, geri tepme valfı üzerinde PND'yi (bir sıkıştırma uydurma kullanarak) saracaksınız. Burada, bu hortum kuyudan su ayırma düğümüne giden bir başka bölüme bağlanmalıdır ve bu, bir açı sıkıştırma tertibatı kullanılarak gerçekleştirilmelidir.

Fittingin kendisini, halkada oluşturulan deliğin kenarlarından gelen yükün üzerine düşecek şekilde yerleştirin, pompadan gelen elektrik kablosunu aynı delikten çekin.

Bir kuyu ile çalışıyorsanız, o zaman iki adet kabloyu bağlayabileceğiniz özel terminaller vardır - evden ve pompadan.

Eğer bir kuyu ile çalışıyorsanız, o zaman kordondaki kablo sizin için yeterli olmayacağından, doğrudan siperin içine böyle bir bağlantı yapmanız gerekecektir. Bükümler termo nozullarla en iyi şekilde yalıtılmıştır, özellikle fiyatları ucuz olduğundan, elektrik bandı maliyetinden daha azdır.

Şimdi, bağlantı istasyonuna, daha doğrusu, pompa istasyonunun montajına geçelim ve bunu yapalım, en iyi fotoğrafa bakın - bağlantının ilk aşamasının nasıl yapıldığını görebilirsiniz.

Hadi gidelim, ısıtma kablosunu düşüreceğiz (şimdi bizim için ilginç değil) ve düğümleri takip ediyoruz - pompadan gelen HDPE'den, ana valf çöküyor, sonra kaba filtre ve hepsi basınç rölesi ünitesine ve kuru çalışma sensörüne gidiyor. Sensör ve rölenin aynı blokta olması durumunda, daha az güvenilir olduğu için, bu düğümleri ayrı olarak satın almak daha iyidir.

Basınç şalteri, doğrudan (en azından 70 litre olan) membran tankına (aynı PND'nin) çıkışına bağlanır. Bundan sonra, başka bir filtre monte edilmiş, ancak çok iyi bir şekilde temizlenmiş (genellikle, bu değiştirilebilir kartuşlu bir modeldir) ve buradan evdeki tüm hijyenik ünitelere kablolama başlar.

Dalgıç pompanın çalışmasını optimize etmek istiyorsanız, yani çalıştırma ve durdurma çevrimleri arasındaki boşlukları azaltmak için, basınç anahtarının fabrika ayarlarını değiştirmeniz gerekecektir.

Bu nedenle, santrifüj motorunun otomatik olarak durması pompanın zemini 3'teki membran tankındaki basınca ulaşıldığında meydana gelir ve 2 atmosfere düştüğünde başlatılır. Bu parametreleri, 5 atmosferi bir kapanmaya ve başlangıç ​​başına 1.5 atmosfere ayarlayarak değiştirebilirsiniz, ancak cihaza zarar vermemeye dikkat edin.

Buna ek olarak, kuyudan özel bir evde su kaynağının planı, pompanın fabrika talimatı tarafından yönlendirilmelidir. Tabii ki, bağlantı ilkesi her yerde aynıdır ve yukarıda açıklanmıştır, ancak bazı nüanslar olabilir.

Sonuç

Sonuç olarak, bir dalgıç pompanın çalışma ömrünün büyük ölçüde su girişinin yapıldığı kaynağın saflığına bağlı olduğuna dikkat edilmelidir, çünkü bu tür üniteler kum ve siltlerin pompalanması için tasarlanmamıştır. Bu nedenle, en az 3-5 yılda bir, kuyuları kendi ellerinizle temizlemelisiniz.
