Su sağlama sistemindeki su basıncı: ölçü birimleri, normlar,

Soğuk veya sıcak su kaynağındaki suyun basıncı nedir? Basınç ölçümleri nasıl yapılır? Değerinin herhangi bir düzenleyici sınırı var mı? Bu yazıda, bu sorulara cevap vermeye çalışacağız ve aynı zamanda, bilinen parametrelere sahip bir su kaynağı sisteminde basınç düşüşünün nasıl hesaplanacağını öğreneceğiz.

birimler

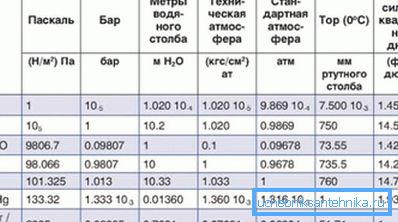

Öncelikle, su temin sistemindeki hangi su basıncı birimlerinin kullanıldığını öğrenin.

atmosfer

Bu ünite deniz seviyesinde atmosfer basıncına karşılık gelir. Bununla birlikte, burada küçük bir incelik vardır: atmosfer basıncına göre aşırı basınç ile ilgilidir. Bir basınç göstergesiyle gösterilen 0,2 atmosfer su borusundaki değeri, mutlak 1.2 atmosfer değerine karşılık gelir.

Faydalı: Sözcük atmosferi yerine eşdeğer bir kavram sıklıkla kullanılır - kgf / cm2. Ünitenin fiziksel anlamı, yerçekimi ivmesi sırasında 1 kg'lık kütlenin 1 cm2'lik bir alana basacağı kuvvettir.

Çubuk

SI'dan önce kullanılan GHS ölçüm sisteminden ödünç alınan eski ölçü birimi. Barın yaklaşık olarak (yaklaşık% 2'lik bir hassasiyetle) atmosfere eşit olduğunu bilmek yeterlidir. Çoğu zaman, bir su sağlama sistemindeki suyun basıncını ölçmek için bir basınç göstergesi, iki skalaya sahiptir - çubuklar ve megapaskallar.

megapaskal

Pascal, metrekare başına bir newton'a karşılık gelir. Bir kilogramın kütlesi 9.8 Newton'luk bir kuvvetle üste preslendiğinden, 1 megapaskal yaklaşık 9.8 kgf / cm2'ye karşılık gelmektedir. Bazen bu değer 10'a yuvarlanır.

Baş basıncı

Metre cinsinden ölçülen kafa kavramı, belirli bir yüksek basınca karşılık gelen su sütununun yüksekliği anlamına gelir. Manometrenin bilinen endikasyonlarındaki basıncı kgf / cm2 cinsinden nasıl öğrenebilirim? Onları 10 ile çarpmak yeterlidir: bir fazla atmosfer 10 metre su sütununu yükseltebilir.

ölçümler

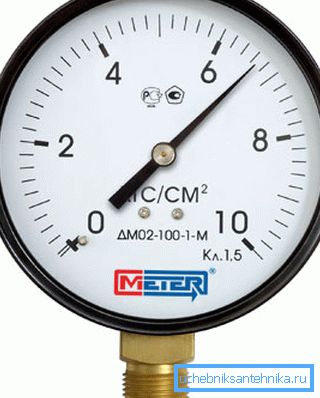

Su tedarik sistemindeki suyun basıncını ölçen bir cihaz, bir basınç göstergesi olarak bilinir. En uygun fiyatlı fiyatların fiyatı yaklaşık 150-200 ruble arasında başlar; Bununla birlikte, dijital cihazlar ünitelere ve hatta on binlerce kişiye mal olabilir.

İlgi parametresini kendi ellerimizle ölçmenin yolu tamamen basittir:

1. Keten veya başka bir sızdırmazlık malzemesi ile kıvrılmış bir cihaz kontrol vanasına vidalanır..
2. Valf açılır ve çıkar.

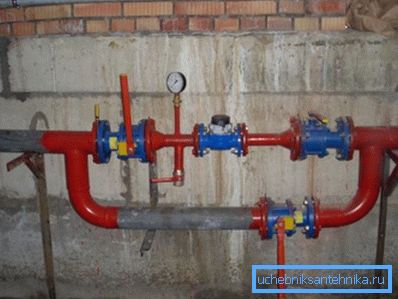

Ölçüm yapmak için kontrol valfleri her zaman asansör tertibatında (asansörden sonra akış, geri dönüş ve karışım) ve su sayacında (genellikle sayaçtan önce ve sonra) bulunur. Ölçümü, su temin sistemindeki keyfi bir noktadan çıkarmak gerekirse, bunun yerine basınç göstergesini fişin yerine yükselticilerinden birine vidalayarak ve fırlatmak çok kolaydır.

Her zaman olduğu gibi, bir dizi incelik var.

• Su temin sisteminin çalışmasının ayrıntılı bir resmini yapmak için ölçümler, akşam saatlerine düşen su girişinin zirvesinde yapılmalıdır.

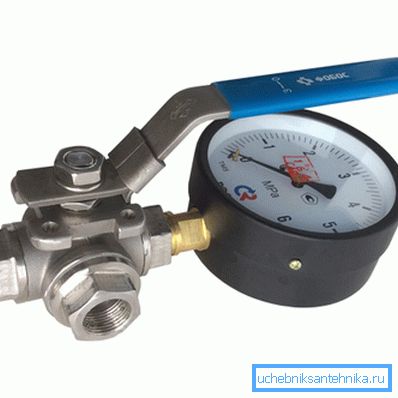

• Su besleme sistemine sürekli bağlı olan bir cihaz genellikle yapışır: ok bir pozisyonda sıkışır. Bunun olmasını önlemek için, kontrol vanası yerine, drenaj deliğine sahip üç yollu bir vana yerleştirilir ve bu sayede ölçümden sonra suyun vücuttan boşaltılmasına izin verilir.

• Sürekli olarak çıkarılabilen bir cihazın pirinç boru dişi hızlı bir şekilde yıpranır. Basit bir talimat, sorunun çözülmesine yardımcı olacaktır: manometrenin bir çelik uzatma kablosuyla beslenmesi.

standartlar

Mevcut SNiP 2.04.01-85'te bulunan su besleme sisteminde su basıncının normları.

Hesaplanması kolay olduğundan, şehirdeki su kaynağındaki su basıncı, üst kattaki değerinden genellikle 25 metrelik bir başlığa karşılık gelen sadece 0.25 MPa kadar farklılık gösterebilir. Daha yüksek bina yüksekliği ile orta katlarda ara pompalama yapılmalıdır.

Ancak, uygulamada, yazarın tanıdık olduğu tüm pompa istasyonları evin bodrumunda veya ayrı bir binada bulunmaktadır. Söküm noktalarında birinci katlarda çalışırken, 8 - 9 kgf / cm2 olabilir.

Uygulamada, otoyollarda ve otoyollarda tipik basınç değerleri aşağıdaki gibidir:

• Soğuk Su - 3 - 4 kgf / cm2.
• Boyler - 3.5 - 6.5 kgf / cm2.

Basınç düşüşü

Su borudan aktığında, çıkıştaki basınç girişten daha az olacaktır.

Düşüş birkaç faktör tarafından belirlenir:

1. Borunun çapı.
2. Onun uzunluğu.

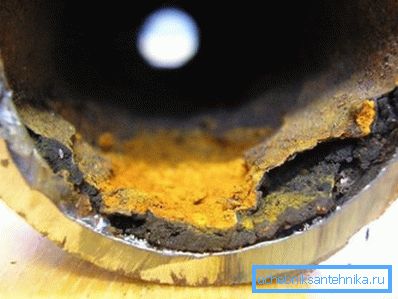

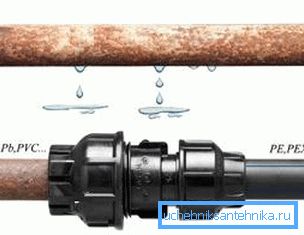

3. Duvarlarının pürüzlülüğü.

1. İçindeki akış oranı.

Hesaplama için H = iL (1 + K) formülü kullanılır.

İçinde:

• H - metre cinsinden basınç düşüşü. Onu atmosfere çevirmek için, elde edilen değeri 10'a bölmek yeterlidir.
• i - çapa, boru malzemesine ve içindeki akış hızına göre belirlenen hidrolik eğim.
• L, borunun metre cinsinden uzunluğudur.
• K - içme suyu tedarik sistemlerinin katsayısı 0,3 olarak kabul edildi.

Hidrolik eğimin değeri nerede alınır? Sözde Shevelev tablolarında. Yeni çelik boru boyutuna (D15) uygun bir parçadan bir parça veriyoruz.

1000i değeri, 1 km'lik boru uzunluğuna sahip hidrolik bir eğimdir. Bir koşu metre için i değerini hesaplamak için 1000 ile bölmek yeterlidir.

Bu nedenle, 25 metre uzunluğa sahip çelik boru DU15 ve içinden 0.2 l / s su akış hızı için, basınç düşüşü (360.5 / 1000) * 25 * (1 + 0.3) = 11.7 metredir. 1,17 kgf / cm2'lik basınç.

Sonuç

Önerilen bilgilerin okuyucuya kendi projelerinin uygulanmasında yardımcı olacağını umuyoruz. Su kaynağındaki su basıncının norm olarak kabul edilmesiyle ilgili daha fazla bilgi edinmek için, bu makaledeki videoya izin verilecektir. İyi şanslar!
