Su temini şeması: mühendislik ağları kuruyoruz

Su temini şebekelerinin planları, zaman içinde tek bir konutun yapamayacağı bir zaman olmadan, su temini için gerekli olan yaşamı ve yönetimi gerektirmektedir. Su temininin aksonometrik planı, sistemin inşasına dayanan projenin ana unsurudur. Evin içinde ve dışında ana boru bağlantı türlerine bakacağız ve aynı zamanda kendi elleriyle bir ağ kurmaya karar verenlere bir çok yararlı ipucu vereceğiz.

Dış ağlar ve su kaynakları

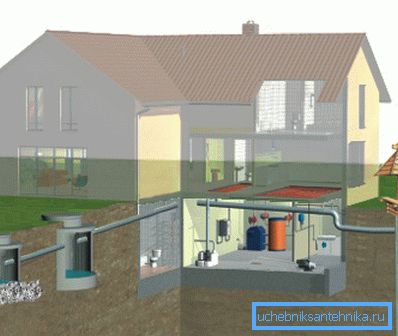

Kuyu ve sığ kuyu

Merkezileştirilmiş su temini en kabul edilebilir seçenektir, çünkü şebekenin tamamını oluşturmak ve sürdürmekle kalmaz, aynı zamanda su çekimi sorununu çözmeniz gerekmez. Ancak, her bölge özellikle ülke evlerine geldiğinde bu kadar kolay değil. Bu nedenle, ev sahibiyle karşılaşan ilk soru, su kaynağının kaynağı sorunudur.

Burada seçim küçük - sadece iki seçeneği fark edebilirsiniz:

1. Basınçlı bir akifer için iyi bir sondaj yapın (sözde artezyen kuyusu). Bu, kalite ve operasyonda en kabul edilebilir olanıdır, fakat aynı zamanda inşaat için en karmaşık ve pahalı seçenek;
2. Bir kuyu kazın ya da sığ bir kuyu ("kum" denilen) delin.. Burada maliyetler en aza indirilir, bir kuyu veya Abyssinian kuyusu bağımsız olarak yapılabilir, izin ve özel ekipman gerekmez.

Bu bölümde, ikinci seçeneğe bakacağız - iyi ve sığ bir kuyu. Aslında, bu seçenekler arasındaki farklar sadece akifer açma yöntemine indirgenir ve her iki durumda da su kalitesi aynıdır. Daha büyük derinlik ve kapalı ağız nedeniyle kuyu biraz daha güvenli olarak kabul edilir.

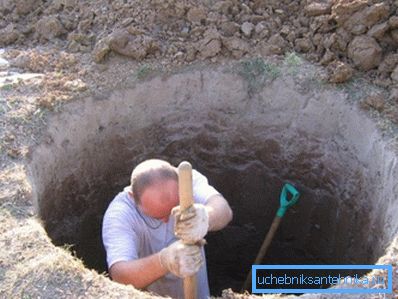

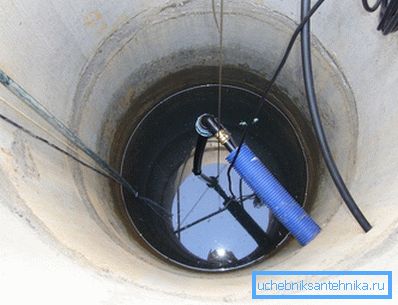

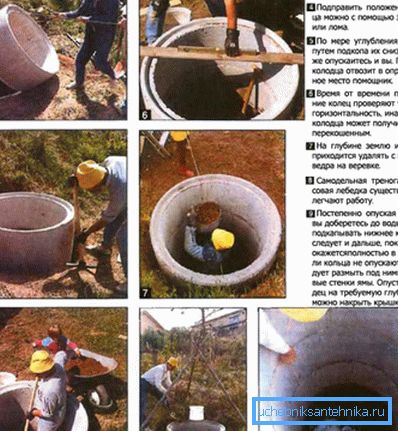

Betonarme halkalar kullanarak bir kuyu kazmak en kolay olanıdır: birincisi, bir kürek halkaya sığacak kadar sığ bir çukur kazar, daha sonra ilk halkayı indirir, düzleştirir ve kazmaya başlar. Aşağı inerken, aşağıdakiler eklenir - vb. Bu en kolay ve en güvenli yöntemdir.

Kumdaki kuyu da çok karmaşık değildir, ancak sondaj ekipmanı ve uzman katılımı gereklidir. Bugün bu kuyuları delen çok sayıda meraklı var, üstelik bazıları da ev yapımı sondaj kuleleri oluşturuyorlar, ama bu kuraldan ziyade istisnadır.

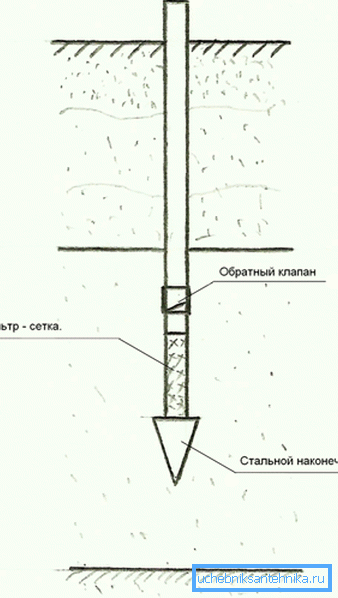

Habeşistan kuyuları (ya da Habeşistan kuyusu) bağımsız uygulamada en basit olanıdır. Aslında, akifer için zemini delen keskin bir ucu olan bir boru. Borunun dibindeki duvarlardaki deliklere su girmeye başlar ve bir pompanın yardımıyla oraya ulaşılıp eve gönderilebilir.

Kuyu ve sığ kuyularda, özellikle taşkınlar ve karların mevsimsel erimesi sırasında yüzey sıvısı ile bir değişim olduğu için, su yüksek kalitede değildir. Buna ek olarak, doğal filtrenin kalınlığı 4 ila 30 - 40 metre arasında değişir, bu da çok fazla değil.

Diğer bir dezavantaj, oldukça sınırlı bir kaynaktır. Bir çiftliği olan büyük bir ailenin aktif tüketimi ile, böyle bir kaynak 5 ila 20 yıl içinde tüketilebilir. Elbette, yıllarca süren servis örnekleri vardır, ancak bu özellik dikkate alınmalıdır.

Son olarak, sığ kuyuların sürekli çalışması gerekir, aksi halde, bunlar işlenir ve çalışmayı durdururlar. Kuyular da endişe duymaktadır, ancak temizlenip yeniden çalıştırılabilirler, ancak kuyularda yapılması çok daha zordur.

Dikkat edin! Kumdaki kuyular ve kuyular ucuz ve inşa edilmesi kolaydır, ancak sularının kalitesi arzulanandan çok fazla kalkar. Gıdalarda kullanım için bu su dikkatli temizlik ve hazırlık gerektirir.

Artezyen kuyuları

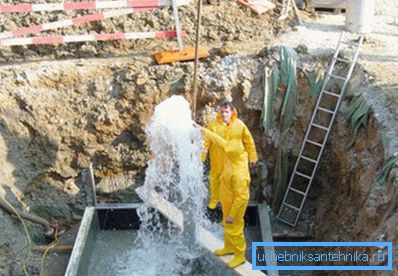

Yüksek kaliteli bir su kaynağına sahip olmak istiyorsanız - o zaman bir artezyen kuyusu seçmelisiniz. Bu tür, suyun bir kireçtaşı akiferinden 50 - 150 metre derinlikte kayda değer bir derinlikten yükselmesiyle ayırt edilir. Bu jeolojik ufka girmeden önce, sıvı yavaş yavaş safsızlıklardan arındırılıp filtrelenerek büyük bir yoldan geçmektedir.

Buna ek olarak, çeşitli toprak ve kayaç türleri ile temasa bağlı olarak, su mineralize edilir ve bu da vücudumuz için çok yararlıdır. Genellikle mineralizasyon çok yüksek olabilir, ancak bu sorun kimyasal filtreleme kullanılarak çözülür.

Artezyen kaynakların geliştirilmesi için izin gereklidir ve iş sadece özel bir kuruluş tarafından yapılabilir. Ayrıca, ufukta kirlilik olması durumunda, devlete yasal olarak karşı olursunuz.

Artezyen kaynakların avantajları:

• Doğal filtrasyona bağlı olarak yüksek derecede su arıtma. Sıvı, değişen derecelerde geçirgenlik derecesine sahip büyük bir kaya kalınlığından geçer ve tamamen temizlenir;
• Mineral bileşim açısından yüksek kaliteli su. Sıvı, toprakta bulunan çok sayıda mineral ile zenginleştirilmiştir;

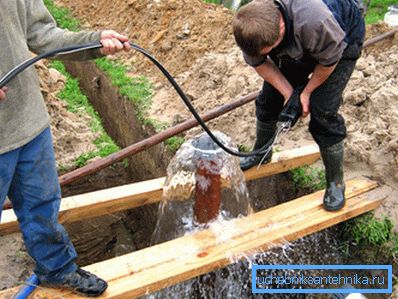

• Çoğu durumda, kireçtaşı ufukları büyük bir baskı altındadır ve su yüzeye çıkar. Bu ciddi pompalama ekipmanı ihtiyacını ortadan kaldırır ve sistem bakımını basitleştirir;
• Derin göllerin kaynağı neredeyse tükenmezdir, bu nedenle kaynağın hizmet ömrü kuyudan çok daha uzundur;
• Artezyen kuyuları yüksek performans ile karakterize edilir, bu nedenle birkaç bitişik alanda bir nokta su üretimi yapabilirsiniz. Bu, maliyetleri önemli ölçüde azaltacaktır.

Dikkat edin! Tüm artezyen kaynaklarının önemli bir dezavantajı, inşaatlarının yüksek maliyeti ve devlet denetim otoriteleri ve sağlık hizmetlerinden izin alma ihtiyacıdır.

İç ağlar

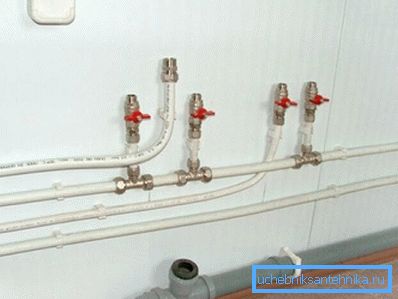

Tee düzeni

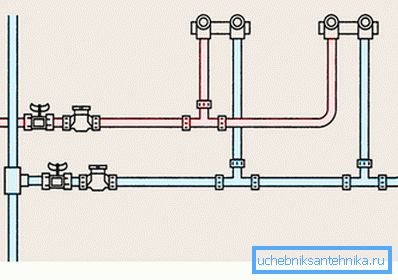

Su temin sisteminin iç borularını dağıtmanın en yaygın yöntemi sıralı veya tişört devresidir. Tüm cihazların seri olarak bağlı olması farklıdır.

Genellikle sistem şu şekilde düzenlenir:

1. Doğrudan ana hatta bağlı bir sıcak ve soğuk su yükselticisi vardır;
2. Yatay borular veya şezlonglar her kattaki yükselticiden bir tişört ile ayrılır. En çok, şezlong zemin üzerinde veya şap içinde olduğunda daha düşük kablolama kullanılır;
3. Salondan, tees boyunca, her bir cihaza astar boruları boşaltılır.

Dikkat edin! Böyle bir boru düzeni ile yapı malzemelerinin tüketimi en az olacak. Kurulum işinin hacmi de küçüktür, projenin maliyeti daha düşük olacaktır.

Bununla birlikte, önemli bir dezavantaj vardır: iki veya daha fazla su giriş cihazının (mutfaktaki bir musluk ve banyoda bir duş) aynı anda açılmasıyla, su basıncı fark edilir şekilde azalır, her bir cihaza daha az sıvı akacaktır. Ayrıca, en uzak vinçlerde basınç, yükselticinin yakınında bulunanlardan önemli ölçüde daha düşük olacaktır.

Bu özellik küçük evler veya şehir daireleri için çok önemli değildir. Ancak, birçok oda ve banyoya sahip büyük konaklar ve evler için bu dezavantaj dikkat çekecek ve işletme suyu kaynağının rahatlığını azaltacaktır.

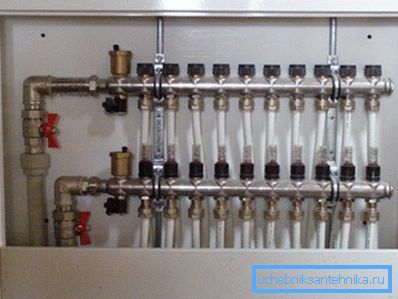

Toplayıcı kablolama

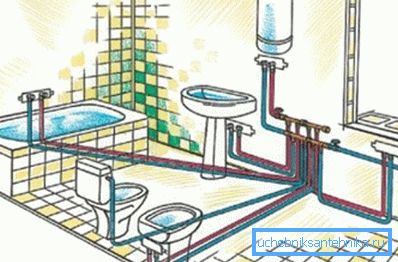

Büyük banyolar ve birkaç banyolu çok odalı daireler için, su borularının kolektör dağıtımı daha sık kullanılır. Her bir sıhhi cihaza yükselticiden ayrı olarak astarı farklıdır.

Sonuç olarak, iki veya daha fazla valf aynı anda açıldığında, sistemde fark edilir bir basınç düşüşü olmaz. Çok sayıda konut sakinleri ve odanın geniş alanları söz konusu olduğunda, bu özellik bir su kaynağı şeması seçerken önemli ve hatta belirleyicidir.

Toplayıcı kablolama ile sistemin bir başka avantajı, herhangi bir cihazın, su girişinin diğer noktalarına sıvı beslemesini kesintiye uğratmadan, su kaynağından ayırma kabiliyetidir. Arıza ve onarımların yanı sıra sıhhi tesisatın değiştirilmesi durumunda, bu özellik oldukça önemlidir.

Böyle bir sistemin dezavantajları aşağıdaki nitelikleri içerir:

• Sistemin uygulanması için çok daha fazla sayıda boru, bağlantı parçası ve diğer ekipman gerektirir;
• Sistemin yapımı daha karmaşık ve zaman alıcıdır;

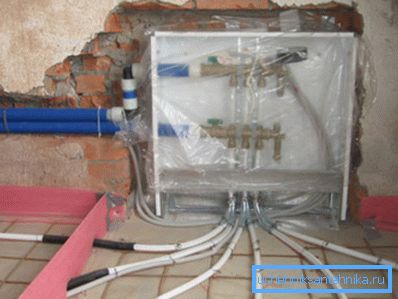

• Kollektör ünitesini ve sıhhi dolabı gerektirir. Bazen bir dolap veya bir dolap yerine ayrı bir oda kullanılır;
• Devre, bir basınç düşürücünün kullanılmasını gerektirir.

Ayrıca, talimatın daha pahalı plastik boruların kullanımını içerdiğini de not edebilirsiniz. Buna ek olarak, çok sayıda yatay şezlong bir yere gizlenmeli ve bu da özel bir kaplama veya duvar gölgeleme gerektirir. Pürüzlü yüzey boyunca boruları zemin mastarında da saklayabilirsiniz.

Dikkat edin! Kollektör kablo tesisatına sahip sıhhi tesisat, inşaatta daha yüksek maliyet ve karmaşıklığa sahiptir. Ancak, büyük evler ve evler için daha iyi bir alternatif yoktur.

Sonuç

Sıhhi tesisat sistemi çeşitli şekillerde organize edilebilir. Makaleyi okuduktan sonra, su kemerinin en iyi toplayıcı veya tee-çizgisi şemasını belirleyebileceğiniz gibi uygun bir su kaynağı seçebileceksiniz. Bu makaledeki video, ev su tedarik projenizi hayata geçirmenize yardımcı olacaktır.
