Su temini ve atık su sistemlerinin kurulumu: hesaplamadan

Apartman veya özel evde sıhhi tesisat ve sıhhi tesisat montajını hangi malzemeler yapabilir? Borunun çapı ne olmalıdır? Kanalizasyona hangi eğim uzanıyor? Yazıda, bunlara ve diğer bazı sorulara cevap bulmaya çalışacağız.

Malzeme seçimi

Başlamak için, modern pazarın hangi seçeneklerin sunabileceğini hatırlayalım.

Su temini için kullanılır:

• Siyah ve galvanizli çelik.
• Oluklu paslanmaz çelik.
• Metal plastik.
• bakır.
• polietilen.

Açıklığa kavuşturmak için: düşük ısı direnci nedeniyle (60-70 dereceden yüksek olmayan), polietilen sadece soğuk suda kullanılır.

• Çapraz bağlı polietilen. Polimer molekülleri arasındaki çapraz bağlantılar fiziksel özelliklerini önemli ölçüde değiştirir: ısıtma ve sıhhi tesisat sıcak su tesis edilebilir.
• polipropilen.

Aralarındaki seçim oldukça belirsizdir; bununla birlikte, yazar, kendi kazanına veya kolonuna sahip bir su sağlama sistemi için merkezi sıcak su kaynağı ve güçlendirilmiş polipropilen ağları için oluklu bir paslanmaz boru önermeye cesaret edebilir.

Neden? Bazı durumlarda (aniden açık veya kapalı valf, valfın yanaklarının düşmesi, vida vanasının valfinin yırtılması vb.), 3,5 - 6,5 kgf / cm2 olan sıcak su sistemindeki nominal basınç kısa ömürlü olabilir. 2-3 kat artar. Kazaların önemli bir kısmına ve dairelerin su basmasına neden olan hidrolik şoktur.

Bir dizi nedenden ötürü, bir su darbesi olasılığı, merkezi sıcak su kaynağı olan sistemlerde çok daha yüksektir; Bu yüzden güvenli olmalı ve önemli bir güvenlik payı ile malzeme kullanmalıdırlar.

Referans: Oluklu paslanmaz çelik için Kofulso, 60 basınca kadar hidrolik basınca karşı direnç beyan etti.

Bir eve veya daireye sadece soğuk suyun verilmesi durumunda, su darbesi olasılığı azdır. Eğer öyleyse, tesisattan tasarruf edebilirsiniz: polipropilenin fiyatı, aynı pogonazın paslanmaz çelik maliyetinden en az üç kat daha düşüktür.

Diğer materyaller nedir?

• Antikorozif olmayan çelik paslanmayı önler ve içeriden kireç tortuları ile oluşur.
• Galvanizleme, boruların boyutlarının ayarlanması ile dişler üzerinde çok emek gerektiren bir tertibatı içerir.

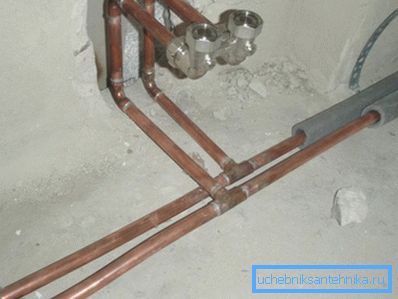

• Bakır, aynı paslanmaz çeliğe göre önemli avantajlar olmadan diğer çözümlerden çok daha pahalıdır.

• Çapraz bağlı polietilen açık döşeme ile çok estetik değildir ve çok pahalı (10,000 ruble) genişletici satın alınmasını gerektirir.
• Metal-plastik, paslanmaz çelik mukavemetinden çok daha düşük ve polipropilen - fiyat.

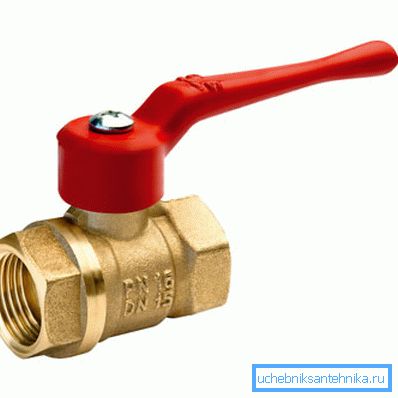

Ne tür vanalar satın almak daha iyidir? İşte cevap oldukça açık: Bizim seçimimiz küresel vanalar.

Onları satın alırken birkaç şeye dikkat etmelisiniz:

1. Kolu çevirmek çok çaba gerektirmemelidir.
2. Gövde, contanın sıkılmasını sağlayan bir somunla donatılmalıdır.
3. Sarı kasalı, kromsuz muslukları tercih etmek daha iyidir. Bu, gövde malzemesinin, son derece düşük mekanik mukavemette farklı olan silum değil, pirinç olmasını sağlar.

Kanalizasyon için malzeme olarak ne kullanılır?

Ev veya apartman çevresinde kablolama için - kauçuk o-ringli çan şeklinde gri PVC borular. Oldukça makul maliyette oldukça sağlam ve dayanıklıdırlar.

Ancak, bir apartman binasında yükselticiyi değiştirirken, artan yoğunluğa sahip bir malzeme tabakası da dahil olmak üzere dökme demir veya sözde sessiz plastik boruları tercih etmek daha iyidir. Gece suyunu sindirmek için süzülen suyun sesine izin vermezler.

Su kaynağının hesaplanması

Tam olarak hesaplamalara ne gerek var?

1. Borudan planlı akış.
2. Akış tarafından seçilen çapı.

1. İçindeki basınç düşüşü. Sıhhi tesisatın sonunda basınç 5 metreden az olacaksa, su kaynağı bölümünün arttırılması düşünülmelidir.

tüketim

Ev tipi hijyenik cihazlar için harcama standartları SNiP 2.04.01-85'te yer almaktadır. İlgili tablonun bir kısmını veriyoruz.

Kaptan Kanıt önerileri: Bazı cihazlar aynı anda kullanılabilir (örneğin, bir lavabo ve bir lavabo). Hesaplamalarda pik toplam tüketim kullanılmıştır.

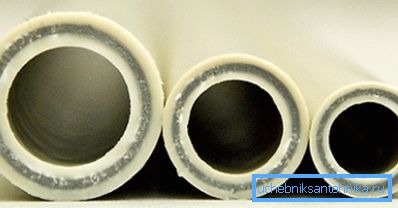

çap

Bunu hesaplamak için iki formüle ihtiyacımız var - bir daire alanı ve bilinen bir akış hızında bilinen bir bölümden su akışı.

Bir dairenin alanı S =? R ^ 2 olarak hesaplanmıştır, sayı nerede? 3.1415 kabul edilir ve yarıçap r borunun iç çapının yarısıdır.

Su tüketimi, Q = VS formülü ile hesaplanabilir. İçinde, Q istenen değerdir, V su akış hızıdır ve S kesit alanıdır.

Not: Hesaplamaların rahatlığı için, hesaplamalar için tüm değerler saniye cinsinden SI birimlerine, metre karelere ve metreküplere dönüştürülür.

1.5 m / s, tahmini içme hızı olarak, evsel içme suyu tedariki için izin verilen maksimum miktar olarak alınmıştır. Bu sınırı aşmak, hidrolik gürültünün ortaya çıkması anlamına gelecektir.

Kendi ellerinize bir örnek olarak, aynı anda kullanılan küvete, su haznesi ve lavaboya sahip tuvalete su temin edecek olan su kaynağının boyutunu hesaplayalım.

1. Yukarıdaki tabloya göre toplam tüketim 0.250 + 0.100 + 0.120 = 0.470 l / s olacaktır. Bunu SI: 0.47 l / s = 0.00047 m3 / s olarak yeniden hesaplıyoruz.
2. İzin verilen maksimum akış hızı 1.5 m / s iken, kesit alanı ikinci formül kullanılarak 0.00047 / 1.5 = 0.000313 m2 olarak hesaplanır.
3. İlk formülü kullanarak, borunun iç bölümünün yarıçapını hesaplıyoruz. 0,0099 metre veya 9,9 mm'ye eşittir.
4. Çap, sırasıyla, 9.9 x 2 = 19.8 mm'ye eşit olacaktır.

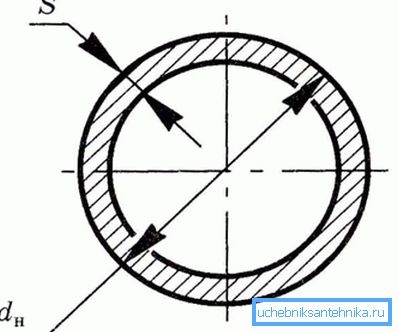

Unutmayın: plastik ve metal plastik borular, bir kural olarak, iç çaptan bir adım daha büyük olan bir dış çapla işaretlenmiştir. Polipropilen için, bizim durumumuzda gerekli boyut 25 mm'dir.

Basınç düşüşü

Bu durumda, içme suyu kaynağının hesaplanması için talimat, H = 1,3iL formülü kullanımına indirgenir;

• H, metre su sütununda istenen damladır.
• L borunun uzunluğu.
• Ben onun hidrolik eğimi.

Hidrolik eğim nedir ve değerini nereden alır?

Bu, boru hattının içinden akışa sahip olduğu direncin adıdır. Boru malzemesine, çapına ve akış oranına bağlıdır.

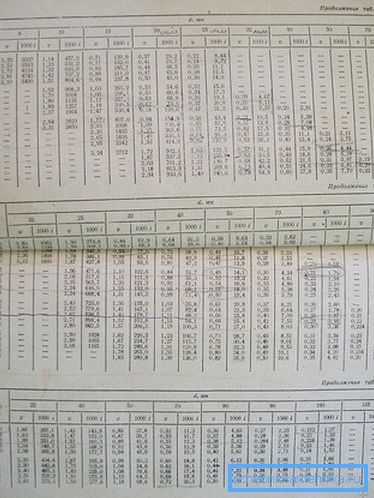

Tüm çalışan malzemeler ve boyutlar için değerler, Shevelev tablolarında bulunabilir. 1000 metre boru için 1000i - hidrolik eğim değerini belirtirler. Formülümüze ikame edilen i değeri elde etmek için 1000i, tahminen 1000'e bölünmelidir.

Su kaynağımızdaki basınç düşüşünü 20 mm'lik bir iç çapa göre hesaplayalım ve bir çift ek giriş belirleyelim:

• Boru malzemesi - polipropilen.
• Uzunluğu 12 metredir.

1000i değeri için dizinlere başvurmak zorundayız. İlgili tablodaki ilgili bölümün ilgili bölümlerini sunuyoruz:

İzin verilen maksimum değere en yakın 1,49 m / s akış hızında, 1000i 221.8'e eşit olacaktır, sırasıyla 221.8 / 1000 = 0.2218'e eşit olacaktır.

Bu değeri boru uzunluğu ile birlikte formülün içine koyarız: 0.2218 * 12 * 1.3 = 3.46 metre. Su tesisatı cihazında izin verilen minimum 5 metrelik basınç, sadece 8.46 m'lik bir girişle (0,846 kgf / cm2'lik bir basınca karşılık gelir) olacaktır. Su besleme hattındaki fiili basınç genellikle 2,5 - 3.5 kgf / cm2'den az olmadığı için, borunun çapı oldukça yeterlidir.

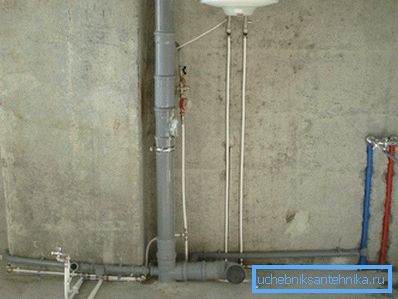

Kanalizasyon döşeme

Kanalizasyon sisteminin çapının seçimi en basit kurallara tabidir: lavaboları, lavaboları ve duşları ayırmak için çıkışlar 50 mm'lik bir boru ile döşenir; iki ve daha fazla cihazdan drenajı birleştiren bölümler ve klozetlere dallar 110 mm büyüklüğündedir.

Eğim, 50 mm için metre başına 3.5 cm ve 110 mm için 2 cm'dir. Karşı eğimler kabul edilemez: her biri, sürekli olarak yağ ve süspansiyon birikimi ve uzun vadede - tıkanıklıkların oluşma noktası haline gelecektir.

Atık borunun sabitleme noktaları arasındaki maksimum mesafe çapının 10 katıdır.

Boruyu, herhangi bir kesme diski ile bir değirmeni ile kesmek en uygun yöntemdir. Açık havada çalışmak veya solunum organlarını gazlı bezle korumak daha iyidir: kesinlikle plastik tozu solumasına değmez.

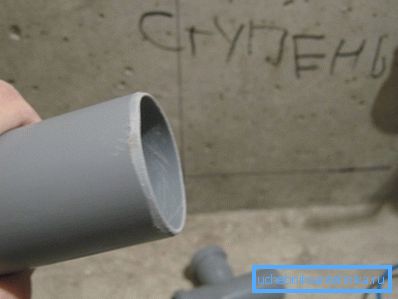

Sahada kesilen boruların dış tarafından keskin bir bıçakla pah kırılır.

Yerleştirme çabalarına olan ihtiyacın azaltılması sıradan sabunlara yardımcı olacaktır.

Hem kauçuk contayı hem de borunun ucunu kesik ile ovalayabilirler.

• Sıçan her zaman atık su akış yönüne karşı yönlendirilmiştir.
• 90 derecelik bir açı ve iki 45 derecelik bir performans göstermez. Bu durumda, tıkanıklık durumunda temizlik ile ilgili çok daha az sorun olacaktır.
• Aynı nedenden dolayı, uzun bölümler ve dönüşlerde, fişli revizyon veya tees sağlamak önemlidir.

Su temini montajı

Paslanmaz çelik

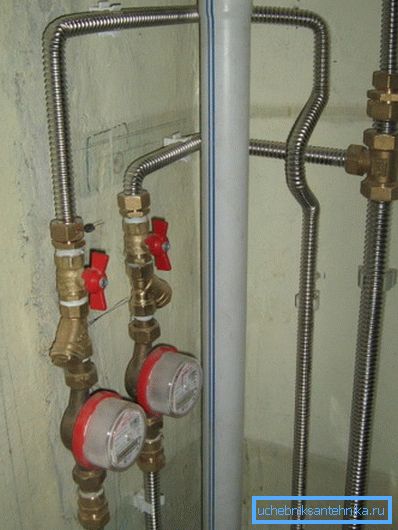

Bu durumda, su borularının montajı, silikon halka contalarla en basit sıkıştırma armatürleri kullanılarak gerçekleştirilir. Alet - iki açık uçlu veya ayarlanabilir anahtar. Borunun minimum rotasyon yarıçapı çapına eşittir, böylece bağlantı sayısı az olur.

Boruları plastik veya metal kelepçeler kullanarak sabitlemek için; Bağlantı noktaları arasındaki mesafe bir metreden fazla olmamalıdır.

polipropilen

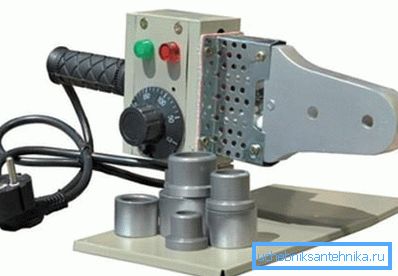

Polipropilenden yapılmış su borularının montajı, farklı çaplarda bir dizi nozul ile düşük sıcaklıkta bir havya ile yapılır.

Aynı polipropilenden kullanılan boru bağlantı parçalarını bağlamak için.

Lehimleme işlemi şöyle:

1. Havya, boru için uygun büyüklükte bir nozul ile beslenir ve 240 - 260 C'ye kadar ısıtır.
2. Boru ve soketin soketi, birkaç saniye boyunca nozul ile birleştirilir, bundan sonra boru bağlantı parçasına takılır ve bir süre tutulur.

Güçlü bir bağlantı elde etmek için boruların ısınma, sabitleme ve soğutma süresi, boyutlarına bağlıdır:

Her zaman olduğu gibi, bir dizi incelik var:

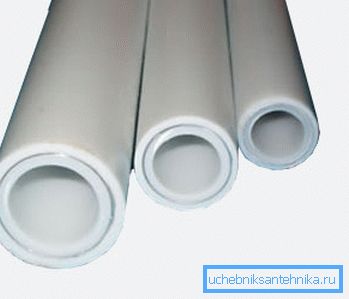

• Alüminyum takviyeli borularda, folyo kaynak alanından çıkarılmalıdır. Bu çalışma bir çalkalayıcı (dış takviye ile) veya düz bir kesici (duvarın ortasındaki takviye katmanının yerinde) ile gerçekleştirilir.
• Boru ve bağlantı parçaları kesinlikle dönüşsüz, ileri hareketle birleştirilir. Aksi takdirde, erimiş plastik dalga eklemi zayıflatacaktır.

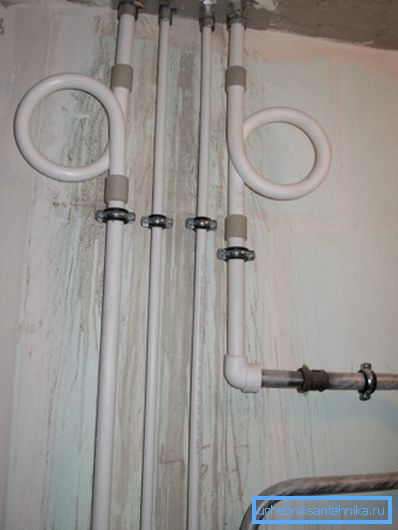

• Sıcak su üzerinde uzun düz polipropilen kısımlar, genleşme derzleri ile birlikte verilir - U-şekilli veya halka kıvrımlar.

• Kelepçeler ısıtma sırasında borunun uzamasını engellememelidir.

Sonuç

Malzemelerin seçiminde ve kendi projelerinin uygulanmasında okuyucuya yardımcı olmayı umuyoruz. Bu makaledeki videoda, her zamanki gibi daha fazla bilgi bulabilirsiniz. İyi şanslar!
