Su ve kanalizasyon tasarımı: düzenleyici gereklilikler ve

Düzenleyici belgelerin hangi su kaynaklarına ve atıksu tasarımına göre yapıldığı? Gerekli boru çapını nasıl tahmin edebilirim? Bilinen parametrelerle bir boru hattındaki basınç kaybını hesaplamak zor mu? Kanalizasyon boruları döşenecek eğim nedir? Yazıda, bunlara ve diğer bazı sorulara cevap bulmaya çalışacağız.

Düzenleyici belgeler

Su temini ve kanalizasyon şebekelerinin tasarımı için hangi SNiP yürürlükte?

Aşağıdaki belgeler tasarımcı için en büyük değeri sağlar:

• SNiP 2.04.02-84, harici su kaynağının inşasını düzenler.
• Açık kanalizasyon inşaatına adanmış SNiP 2.04.03-85.
• SNiP 2.04.01-85, iç su temini ve kanalizasyon şebekeleri için gereksinimleri içerir.

Yararlı: Su borularının tasarımı ve montajı için özel talimatlar ve plastik boruların kanalizasyona ek olarak, bina kodları da СН 478-80.

Listelenen belgelerin temel gereksinimlerine bir göz atalım.

SNiP 2.04.02-84

Dış su kaynağı projesinde belirtilen kişi başına günlük ortalama su tüketimi aşağıdaki tabloya karşılık gelmelidir:

Ürünlerin sulanması, hayvancılık, kümes hayvanlarının bakımı vb. İçin su tüketimi. İlgili endüstri için bölüm standartlarına göre kabul edilmiştir.

Su baskınındaki girişteki minimum serbest basınç, boşaltımın en üst noktasında ayrı bir binaya kadar olmalıdır:

• Tek katlı bina için - 10 metre.
• Yüksek binalar için - kat başına 10 metre + 4 metre.

Su sütunundaki minimum basınç - 10 metre.

Düşük veya tek katlı binaların bulunduğu çok katlı evler kendi takasları ile tedarik edilir.

Su kaynaklarının rolü şu olabilir:

• Nehirler ve kanallar.
• Rezervuarlar, göletler, göller.
• Yeraltı kaynakları.

Üretim ihtiyaçları için, arıtılmış atıksu kullanımına izin verilir. Yeraltı suyu kullanımı, endüstriyel su temini için ilgili içme suyu kaynağının bileşimi ve kalitesi yasaktır.

Yerleşimlerin dış mekan su kaynaklarının tasarımı, yangın söndürme için içme suyu tedarik sisteminin kullanılması olasılığını dikkate alarak yapılmalıdır.

SNiP 2.04.03-85

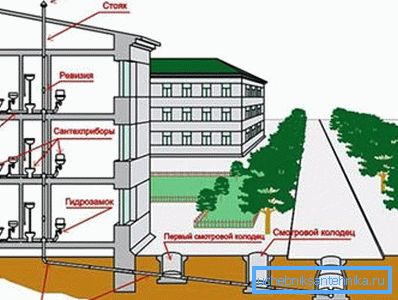

Açık kanalizasyon ağı ne olmalı? Atık su arıtma tesislerine yönelik gereklilikleri göz önünde bulundurmaktan ve atık suyu taşımak için yerçekimi ve basınç boru hatlarına odaklanmayı kasten çıkartacağız.

Dış şebekelerde kullanılabilen kanalizasyon borularının en küçük çapları şunlardır:

Atık hareketinin en yüksek tahmini hızı aşağıdaki gibi kabul edilir:

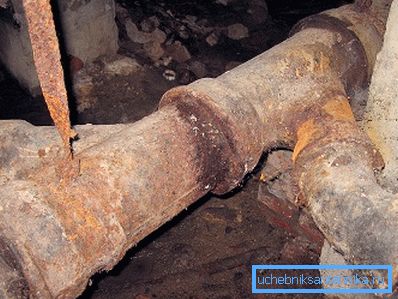

• Evsel kanalizasyon metal borular için - 8 m / s.

• Metal yağmur suyu kanalizasyon boruları için - 10 m / s.
• Evsel atık su için metalik olmayan (plastik, beton, asbestli çimento, seramik) boru hatları - 4.
• Metalik olmayan yağmur suyu için - 7.

SNiP 2.04.01-85

Şimdi, göz önünde bulundurulan belgelerin sonlarında yer alan evsel atık su ve şebeke şebekelerinin düzenleyici gerekliliklerine bir göz atalım.

İçme suyu kalitesi ve bileşimi GOST 2874-82 ile tamamen uyumlu olmalıdır.

Not: İncelenen SNiP şu anda yürürlüktedir, ancak atıfta bulunduğu GOST 1999 yılında iptal edilmiştir. Mevcut şartlar zorunlu SanPiN 2.1.4.1074-01'de belirtilmiştir.

• Sıcak kullanım suyu sistemindeki su sıcaklığı, açık bir ısıtma sistemine ve 50 ° C kapalı bir hatta bağlandığında, 60 ° C'den daha az olmamalıdır. İzin verilen maksimum sıcaklık 75 C'dir.

Merakla: gerçekte, bu gereksinimin çoğu yılın çoğuyla karşılanmaz. Yaz mevsiminde, (özellikle asansörlerde sirkülasyonsuz eski evlerde) ısıtmanın yokluğunda, karayolundan gelen su, miksere ulaşarak, genellikle 40 derece veya daha az soğur. Kış aylarında, DHW sadece tedarik 90 dereceye ulaştığında tedarik hattından dönüş borusuna geçer.

• Anaokulları ve kreşler için, DHW'nin su girişindeki sıcaklığı 37 derecenin üzerinde olmamalıdır.
• 4 katın üzerindeki binalarda, DHW yükselticileri dolaşım köprüleri ile bağlanmalıdır. Bu gerekliliğin göz ardı edilmemesinin bedeli sıcak olmayan büyük bir su tüketimidir: bir sökmenin yokluğunda, sakinler, ısıtılmadan önce suyu uzun bir süre boyunca tahliye etmelidir. Bölüm 3-7 yükselticiden oluşabilir.
• DHW sisteminde mikserin önündeki basınç 4,5 kg / cm2 yi geçmemelidir.

Dikkat edin! Pratikte, ısıtma mevsiminde bir hattın bir hat hattından sıcak su tedarik edilirken, bu gereksinim prensipte mümkün değildir: besleme basıncı 5 - 6.5 kgf / cm2'de tutulur.

• Üç veya daha fazla ızgaraya sahip duşlarda, miksere sıcak su verilmesi, en az iki tarafta organize edilmeli ve böylece sıcak su kaynağı kapatılmalıdır. Aksi halde, su basıncında ani bir değişiklik yanıklara neden olabilir. İstisna toplayıcı su tedarik şemasıdır.
• Soğuk su sistemlerinin hidrolik hesaplanması, yoğun saatlerde tüketime karşılık gelen maksimum su akışına göre yapılmalıdır.

Aşağıdaki malzemeler dahili soğuk su temini ve sıcak su şebekeleri için kullanılabilir:

• Polietilen.

• Polipropilen.
• Polivinil klorür

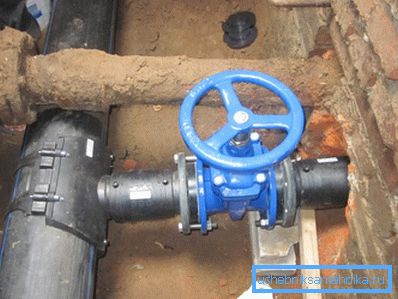

• Poibüten.
• Fiberglas.
• Metal-plastik (alüminyum ve çapraz bağlı polietilenden yapılmış çok katmanlı borular).
• Bakır.
• Bronz.
• Pirinç.
• İçeride ve dışarıda anti-korozyon koruyucu kaplama çelik.

Borular, çalışandan daha büyük bir basınca, sırasıyla 20 ve 75 derecelik soğuk su ve sıcak su için çalışma sıcaklıklarında 6,8 kgf / cm2'den daha az olmamalıdır.

Su temini tasarımı aşağıdaki noktalarda stop vanalarının bulunmasını sağlamalıdır:

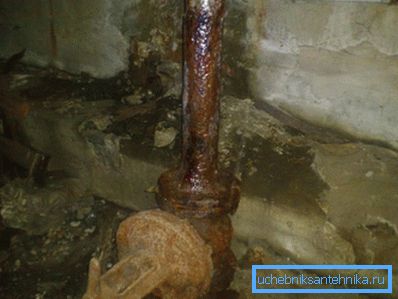

• Girişlerde.

• Halka ağın bölümlerinde (onarım sırasında bağımsız olarak ayrılması için).
• Yangın durumunda yangın hidrantlarının sayısı en az beştir.
• Üç katın üzerindeki evlerde evsel su kaynaklarının yükselenleri üzerinde.
• Beş veya daha fazla su girişi olan tüm dallarda.
• Ana su temin sistemlerinden şubeler.
• Dairedeki musluklarda, otel odasında, gömme musluklara, tuvalet çanaklarına, su ısıtıcılarına, grup lavabolarına ve duşlara kadar.
• Muslukları sulamadan önce.

Kaptan Kanıt aşağıdakileri önermektedir: ikinci durumda, vana ısıtılmış bir odada bina içine yerleştirilmiştir.

Pratik öneriler

Daha pratik bir düzleme geçelim. Özel evlerin yapımında su şebekelerinin tasarımı kendi elleriyle nasıl?

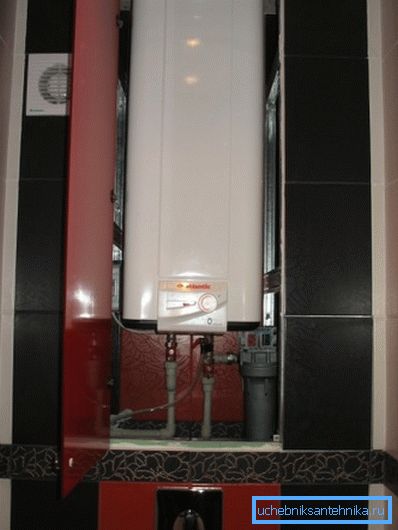

Özel bir evin en tipik iletişim planı, tek bir giriş anlamına gelir - soğuk su için. Sıcak su, bir kazan veya sıcak su sütunu ile sağlanır; Kanalizasyonun bertarafı için otonom arıtma tesisleri kullanılmaktadır.

Bina gerektiğinde hesaplayın:

1. Pik su tüketimi.
2. Boru hattının ilgili çapı.
3. Bu boru hattındaki basınç düşüşü. Sıhhi tesisat armatürünün sonunda, baş üç veya daha az beş metre altına düşmemelidir.
4. Septik tankın ve filtre karterinin boyutları.

Su akışı

Aşağıdaki tablodan almak en kolay.

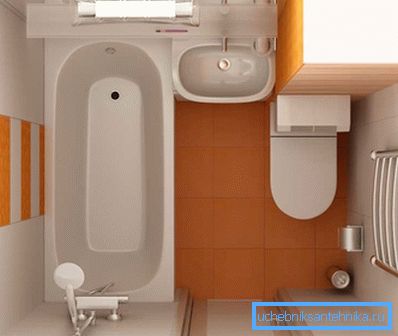

Birden fazla cihazın eşzamanlı kullanımı iddia edildiği gibi (örneğin, duş kabini ve mutfak lavabo) maliyetleri eklenir.

çap

En basit versiyonda, tahmini pik akışı için tabloya göre de seçilir.

Örneğin, yukarıdaki durumda - bir duş kabini ve bir mikser ile mutfak lavabosu kullanırken - pik akış hızı, saniyede 0.22 ± 0.12 = DN15 ebadındaki bir boruya karşılık gelen 0,12 litre olacaktır.

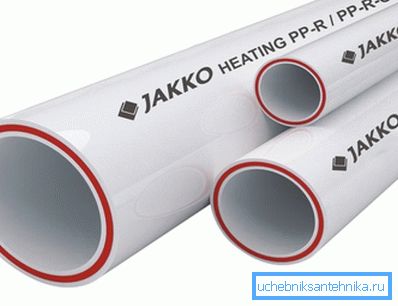

Lütfen dikkat: plastik borular, genellikle iç kısımdan daha büyük bir adım olan dış çapla işaretlenmiştir. Böylece, 50 mm'lik bir polipropilen boru, yaklaşık 40 mm'lik bir iç çapa sahiptir.

Baş basıncı

Boru hattındaki basınç düşüşü, H = iL (1 + K) formülü ile hesaplanır.

Değişkenlerin isimleri ne anlama geliyor?

• H - borunun başlangıcındaki ve sonundaki kafalar arasındaki fark.
• I - boru hattı bölümünün hidrolik eğimi.
• L, metre cinsinden uzunluğudur.
• K - su kaynağı türüne göre belirlenen katsayı. Evsel içme suyu için 0.3'e eşit alınır.

Hidrolik eğimin değerini nereden alabilirim? Çeşitli boru malzemeleri, boyutları ve akış oranları için 1000i değerleri (1000 metre boru uzunluğu için hidrolik eğim) içeren Shevelev tablolarından. Herhangi bir teknik kütüphanede veya çevrimiçi ortamda kolayca bulunabilirler.

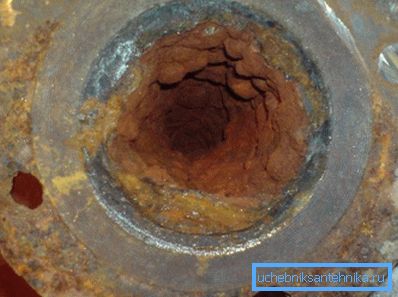

Referans: borunun hidrolik direnci, farklı malzemeler için farklı olan duvarlarının pürüzlülüğüne bağlıdır. Çelik söz konusu olduğunda, kireç tortuları ve pas ile aşırı büyümesi nedeniyle boru hattının yaşı ile birlikte değişir. Ek olarak, direnç akış hızıyla doğrudan doğruya ve borunun çapına doğrudur.

Çapı ile her şey açıktır; ve akış oranı ne olmalı? İçme suyu temini için izin verilen maksimum değer 1,5 m / s'dir; Daha yüksek hızlarda hidrolik gürültü oluşur.

Yeni çelik boru DU15'deki basınç düşüşünü, 1,2 m / s akış hızında 43 metre uzunluğunda hesaplayalım.

1. İlgili tabloya göre belirtilen parametreler için 1000i değeri 360.5'tir. Bu arada, aynı tabloya göre, bir boru üzerinden 0.2 l / s akış oranına karşılık gelir. Yani, koşu metre açısından, i = 360.5 / 1000 = 0.3605.
2. Formül bir bütün olarak H = 0.3605 * 43 * (1 + 0.3) = 20.15195 şeklini alır. Giriş cihazındaki basınç, girişte 2.65 kgf / cm2'lik bir basınca karşılık gelen en az 26.5 metre olduğunda tatmin edici olacaktır.

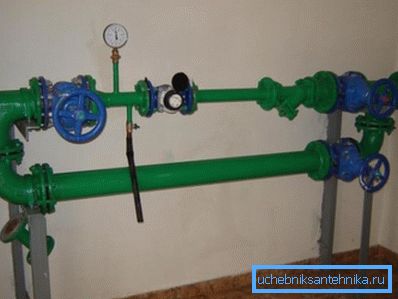

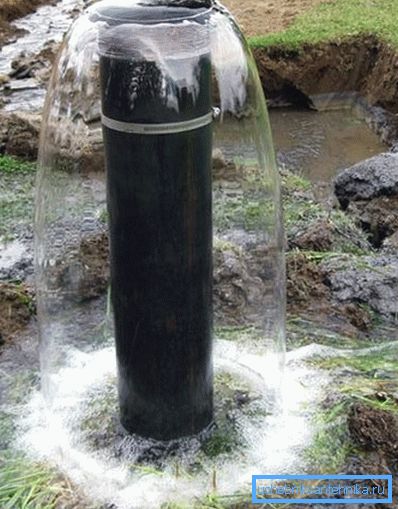

Yararlı: Su kuyusunun tipik bir tasarımı, ana çıkıştaki bir çek valfi sağlamalıdır. Onun varlığı sadece su kaynağınızı boşaltmaya değil, aynı zamanda rotadaki basıncı da ölçmeye izin verir. Size önerilen bağlantı materyalleri için tahmin DN15 valfi içermiyorsa, iş başlamadan önce bu noktayı açıklığa kavuşturmak daha iyidir.

kanalizasyon

Boru çapının belirlediği sabit bir eğim ile toprak donma seviyesinin altına döşenmelidir.

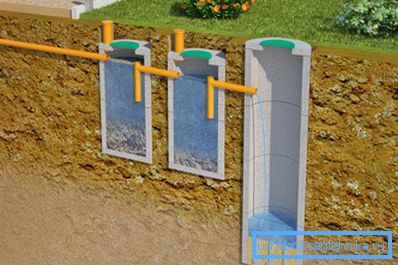

Birincil septik tankın hacmi, su sayacı okumalarına göre hesaplanan veya farklı tipteki evler için yukarıdaki su tüketim oranlarına dayanan en az üç günlük atık su miktarına eşit olmalıdır. Çok hazneli bir haznede, birinci haznenin hacmi toplam hacminin% 50'sine eşittir.

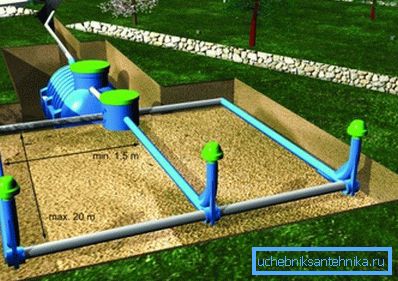

Filtre haznesinin veya filtrasyon alanlarının boyutları, aşağıdaki gibi kabul edilen toprak emme kapasitesine bağlı olarak hesaplanır:

• Kum için günde 60 litre ıslatılmış yüzey başına 90 litre.
• 50 - kumlu balçık için.
• 25 - loamlar için.
• 10 - kil için.

Sonuç

Yukarıdaki gereklerin ve önerilerimizin, okuyucunun kendi eviniz için kanalizasyon ve su temini projesini oluşturmasında yardımcı olacağını umuyoruz. Bu makaledeki videoda ek materyaller bulunabilir. İyi şanslar!
