Suyun iyi çekilmesi - farklı amaçlar için farklı seçenekler

Su kuyusu, garip bir şekilde, ama bu tamamen farklı görevleri yerine getiren, bütün bir hidrolik yapı ailesi. Bu nedenle, dalgıç pompalardan ve filtreden aşırı basınç sönümleme sistemlerine kadar önemli bir ekipman teçhizatı.

Buna, çok dayanıklı polimerik malzemelere dayanan her türlü yenilikçi teknolojinin, göz önüne alınan genişleyen nesneler yelpazesine katkıda bulunacağını da ekleyelim. Başka bir deyişle, su kuyusu ile uğraşacak olan kişi, önce kendi özel amacına karar vermeli ve sonra gelecekteki kullanımın bir çizimini oluşturduğundan emin olmalısınız.

Ve yine şartlar ile başa çıkmak zorundasın

Bu tür tesislerin en önemli iki uygulama alanı:

• kentsel alanlarda kanalizasyon sisteminde ve su tedariğinde;
• ve iyi bir su kaynağı olarak hizmet ettiğinde ve bir ülkenin genel sistemindeki ilk bağlantı olarak dahil edildiğinde, bir kır evinin su temin sisteminde.

plastik

Her durumda, kuyu kurulumu büyük ölçüde kazı gerektirir ve çok kısa bir süre önce inşaatta meydana gelen kurtarmaya plastik gelir..

Plastik kullanımı:

• herhangi bir darbeye çok dayanıklı bir malzemenin kullanımı - mekanikten kimyasalya;

• Her türlü istekleri tatmin edebilecek ve her türlü kullanım koşulunu sağlayabilecek sürekli genişleyen bir parça yelpazesi ile ilgilenme fırsatı;

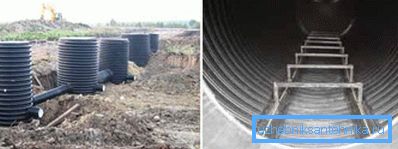

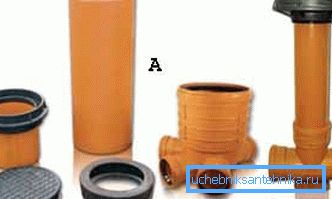

• Yerinde çalışma bittiğinde, herhangi bir kaynak ve yardımcı cihaz olmaksızın, birkaç saat içinde karmaşık boru hattı sistemleri yaratma becerisi, “A” fotoğrafı tarafından açıkça gösterilmektedir:

• A - demonte halde bulunan tüm elemanlara kadar burada;
• B - ve bu tamamen monte edilmiş bir kuyu.

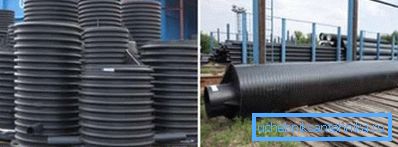

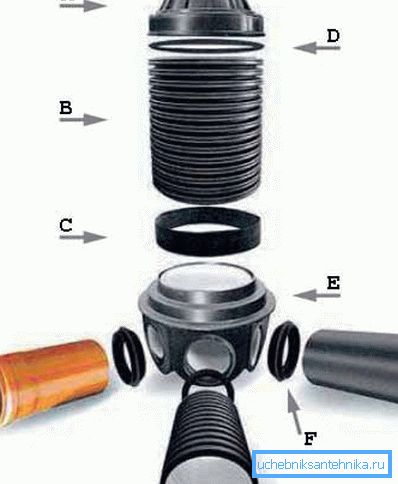

Bu tür plastik parçaların tüm unsurlarını sunuyoruz, sadece ölçek ve parça aralığının çok daha büyük olabileceğine dikkat ediyoruz:

• A - kapak;
• B - teleskopik boru - bu, doğrudan yeni teknolojilerin sunduğu inanılmaz fırsatlardan; özünde teleskop, kuyu yüksekliğinin akifer ya da yanaşan boru hattının derinliğine olan ateşli ayarını ele alma sorununu tamamen ortadan kaldırır;

• C - teleskopik manşet;
• D - polivinil klorürün ana borusu (PVC);
• E - kuyusunun önemli ölçüde değişmesine bağlı olarak dipteki alt formasyon.

İyi tavsiye! Sıhhi tesisat sistemlerinin kurulması alanında PVC teknolojilerinin devrimci olduğu söylenemez. Ancak piyasadaki sadelikleri ve birçok teklifleri bazen küstahça bir şaka oynayabilir. Bu alanda yalnızca PVC kullanarak iletişim kurmada iyi deneyime sahip tanınmış kuruluşlarla anlaşma yapmanızı tavsiye ederiz. Ayrıca, mevcut tüm teklifleri maliyet açısından araştırdığınızdan emin olun - aynı bileşenlerin fiyatı 1,5-2 kat arasında değişebilir.

Ama diyagramlara ve çizimlere daha yakın

PVC konusuna devam ederek, tüm yeni özellikleri açıkça ortaya koyan, bu şemayı tam olarak yapan ilk şema olarak sunuyoruz.

PVC iyi

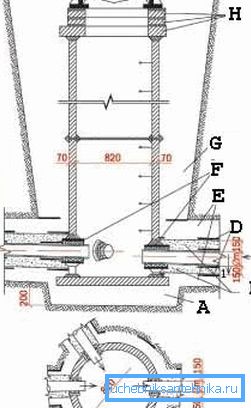

Böyle bir kuyunun şeması, kullanım koşullarına bağlı olarak, geliştirme ve yeniden donanımında çok hareketlidir:

• A boyundur;
• B - kuyu mili için 1-1.2 m çapında boru;
• C - sızdırmazlık manşonu; Bu tür sızdırmazlık araçlarını kullanırken, plastik diğer malzemelere “100 puan ileri” verecektir, nihayet bu talihsiz sözü söyleyerek: sıhhi tesisat - eklem ve konektör bilimi - montajcılar için her zaman gerçek bir baş ağrısı olmuştur;

• D - bir sızdırmazlık halkası;
• E-tabla;
• F - sızdırmazlık manşonu.

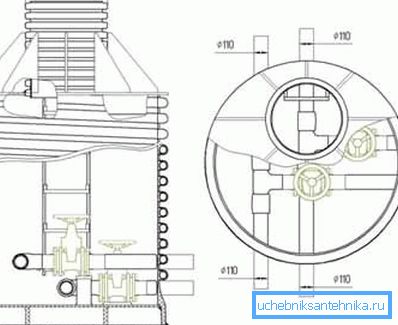

Bu nedenle, bu montaj temelinde, bir kanalizasyon kafası damperinin aşağıdaki çizimini oluşturabilirsiniz:

Burada dikkat edin:

• ucun konumunu güçlendirmek için ilave takviyeler kullanılır;
• Sistemin, geniş alt parçanın üst kemerine hizmet verme sorununu ortadan kaldıran bir iç merdiveni vardır;
• İki boru sistemi kullanılmaktadır - aşırı basınçla mücadele etmek için ana ve yardımcı olanlar.

İlk çizim

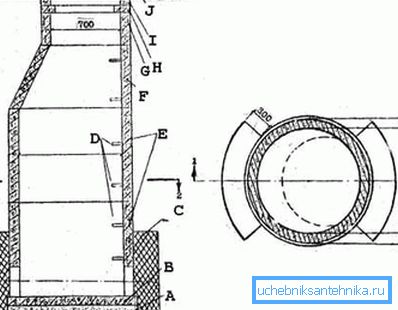

İlk seçenek olarak, gizli bir kapakla aşağıdakileri sunuyoruz:

• A - beton taban;
• B - taban plakası - kuyu kanalizasyon için kullanılırsa böyle bir organizasyon iyidir, su girişi daha ciddi bir tutum gerektirir ve en az kuvars kırıntısı kullanılmasını gerektirir;
• C - kil kalesi - kuyu ülkede ve toprak dışında ise, kale yukarıdan yapılmalıdır;
• D - merdiven braketleri;

• E - iskelet yapılarını oluşturan betonarme veya plastik halkalar;
• F - konik halka;
• G - küçük çaplı halka;
• H - destek halkası - ve betonarme ve plastik, bu tür yapıları oluşturmak için çeşitli çapları seçmenize izin verir;
• Ben - duvarcılık yüksekliği daha doğru ayarlamak için kullanılabilir;
• J - beton kör bölge;
• K - hatch - sitede kuyu gizlemek istiyorsanız mükemmel bir çözüm.

İkinci seçenek

Bu seçenek kuyunun dibini oluşturan kapsamlı ve nadir bir yöntem ile karakterizedir:

• A - kum hazırlama;
• B - çakıl katmanları;
• C - delikli drenaj borusu;
• D - jeotekstiller, neme karşı koruma aracı olarak;
• E - boruların kum doldurulması;
• F - branşman boruları;
• G - kuyu çekirdeği boyunca kum doldurma;

• H - ilave halkalar;
• Ben - bahşiş;
• J - dökme demir kapak.

Üçüncü seçenek

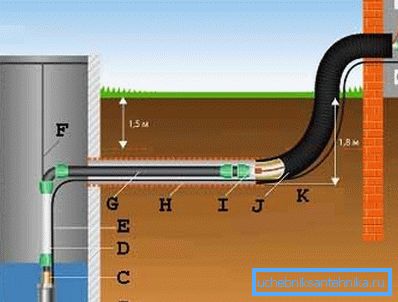

Üçüncü seçenek, evin su temin sistemine yerleştirilmiş kuyular için zaten geçerli:

• A - iyi;
• B - dalgıç pompa;

İyi tavsiye! Dalgıç pompalar olarak santrifüj pompaları kullanmanızı öneririz. Titreşimli olanlara göre çalıştıklarında çok daha etkilidirler ve göz önünde bulundurulan yapılar için önemli olan, kuyu çevresindeki tasarımla daha çok dikkat ederler.

• C - çek valf;
• D - esnek hortum;
• E - antifriz ve nem koruma sistemi ile elektrik kablosu;
• F - kablo; önerilen çözüm, bu güvenlik unsurunun kullanılmasını gerekli kılar; ancak bu sorunun çözümü için çeşitli seçenekler olabilir;
• G - boru hattı, toprak donma seviyesinin altına serilmelidir;
• H - elektrokor - donma ile ilgili elektriksel koruma sistemi (detaylar için aşağıdaki şemaya bakınız);
• I - esnek kuplaj;
• J - koruyucu kılıf, izoproflex önerilir;
• K - 1,8 m planında hendek derinliği;

• L - otomatik kontrol ve izleme ünitesi;
• M - 220/50 de ağ.

Çeşitli yardımcı devreler

Su kuyuları gibi sistemlere gelince, bazı çok önemli düğümleri belirtmekten kaçınmak imkansızdır:

• İlk olarak, boru hattı ısıtmasının elektrik sistemi aşağıdaki unsurlardan oluşan çok faydalıdır:

• A - koruyucu kılıf;
• B - kurulum teli;

• C - ısı yalıtımı;
• D - ısıtma bölümü;
• E - ısıtmalı boru hattının kendisi.

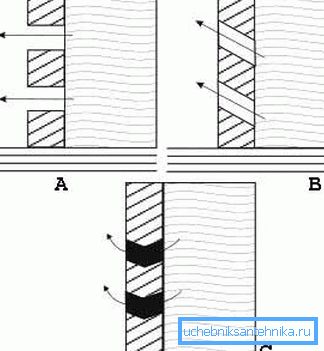

• İkincisi, kuyu yan duvarları boyunca nem birikmesine karşı koruma sağlamak için, üç tip oluşturan çimento filtre elemanlarının ek yerlerini düzenlemek yararlıdır:

• A - düz çizgiler (oklar kuyu içindeki nem penetrasyonunun yönünü gösterir);

• B - eğik, temelde önemli olan kuyu iç boşluğu yönünde yükselmeye dikkat edin;
• C - konik.

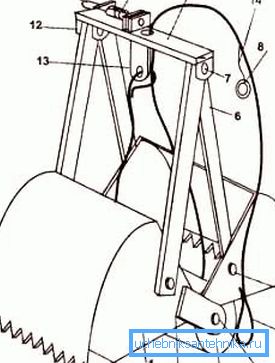

• Üçüncü olarak, kuyunun iç boşluğunu temizlemek için çeşitli yöntemler ve araçlar kullanılabilir: Sonunda her zaman bir kazıyıcı, kireç ve merdiveni vardır, ancak büyük ölçekli çalışmalar için aşağıdaki şemaya göre oluşturulan bir kova çok faydalıdır;

• 1 - bir çift kova;
• 2 - kabloyu sarmak için silindir;
• 3 - parmak parmağı;
• 4 - kablo;
• Çizimde 6 gibi 5 ve 7 - M8 cıvatalar;
• 6 - 4 parçasının tasarımında itme;

• 8 - kovanın konumunu sabitlemek için halka;
• 9 - travers;
• 10 - sıkıştırma yayı;
• 11 - çubuk kilidi;
• 12 - göz;
• 13 - poluproshin;
• 14 - ince kablo.

• Dördüncüsü, Abyssinian denen şey, kuyuya benzeyen, daha doğrusu bir kuyuya benzeyen ve “iddiasızlığı” nedeniyle, genellikle bir evin bodrum katında inşa edilmiş olan basit bir versiyon olabilir. Habeş kuyularının çizimleri çok basit:

• A - çek valf, tek bir kuyunun yapamayacağı şekilde;

• B - boruya kaynaklı süzgeç;
• C - dönüşlü koni - bu problemi sudaki akiferlerin derinliklerinde çözemez, ancak yüzeysel suyla (4 metreye kadar) mükemmel bir şekilde başa çıkabilir).

bulgular

Su kuyusu oluşturma talimatı ve çizimin şekli, bu yapının amacına büyük ölçüde bağlıdır. Elbette, farklı şekillerde birçok ortak özellik bulabilirsiniz. Fakat esas olarak dipteki organizasyonda önemli farklılıklar var.

Olası çözümlerde kafa karıştırmamak için, bu makaledeki ek bilgileri izlediğinizden emin olun, bu da tüm bilgileri sistematik hale getirmenize yardımcı olacaktır.
