Ten'i bir duş için ayarladık

Bir ülke arazisinde bir duş için termostatlı bir TEN kurmak için öncelikle bu elektrikli ısıtıcıyı gereken güce göre toplamanız ve 220V güç kaynağını bu kutuya getirmeniz gerekir. Buna ek olarak, istenilen sıcaklığa ulaşıldığında cihazı otomatik olarak kapatan bir termostatı da kullanabilirsiniz - bu şekilde, özellikle de tankta aniden su bittiğinde, onu yanmaya karşı korursunuz. Bunu yapmak çok zor değil, sadece bunu bilenler için, size ne anlatacağımız ve bu makaledeki videoyu da gösterecekler için.

İpuçları ve püf noktaları

Isıtıcı seçimi

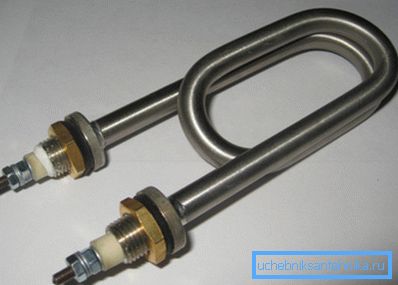

• Bu elektrikli ısıtıcı bu nedenle boru şeklinde adlandırılır, çünkü üst şekilde 1 olarak işaretlenmiş bir metal borudan oluşur ve ısıtma, aynı zamanda 2 etiketli bir nikrom bobini boyunca devrenin kapatılmasıyla gerçekleşir.. Zincirin bağlanması, bu bobinin tutturulduğu kontak çubukları (4) üzerinden gerçekleşir, ancak boru duvarlarına temas etmemesi için, çok ince kuvars kumu içine preslenir ve uçlar seramik tapalarla (3) tıkanır.
• Isıtıcının metal borusu farklı alaşımlardan yapılabilir - titanyum, bakır, paslanmaz veya karbon çeliği ve tabii ki, 1-2 kW'lık ortalama güçte bulunan cihazlarda bulunan pirinçtir.. Aslında, metalin cihazın kalitesi veya ısınma oranı ile ilgisi yoktur, ancak titanyumun nereye gittiği, hizmet ömrünü belirler. Ancak çoğu durumda, herhangi bir alaşımın durumu sarmalın kendisinden geçer - tüpün aşınmasından daha hızlı yanar.

• Tabii ki, bir duş odası TEN ile verilecek şekilde inşa edildiğinde, doğru ısıtıcı gücünü seçmeniz önemlidir ve bu çeşitli parametrelere bağlı olacaktır.. Her şeyden önce, bu, suyun ısıtılacağı tankınızın hacmi - 100 litreden fazla ise, daha fazla veya daha az hızlı su ısıtması için 3-4 kW'a ihtiyacınız olacaktır. Ancak, dedikleri gibi, burada bir çubuk yaklaşık iki uçludur ve güçlü bir cihaz sizin hattınızı desteklemeyebilir ve evinizdeki (ortak) tüm akım toplayıcıları için ya da ısıtıcı üzerinde ayrı olarak bir dengeleyici kurmak zorunda kalacaktır (aşırı durumlarda cihazı 1,5'e ayarlayın). -2 kW).

Öneri. Yanınızda herhangi bir yerde bir TEN ile bir ülke duşu için bir tank, yani, kullanılmış bir tane elde etmek mümkündür. Bu durumda, ısıtma elemanının bütünlüğünü kontrol ettiğinizden emin olun - yalıtım direnci en az 1MΩ olmalıdır - aksi takdirde delinecek, yani yük altında bir akımla atılacaktır.

Kurulum ve bağlantı

Şimdi TEN'i bir duş için kendi ellerimizle nasıl monte edeceğimizi görelim (bu durumda, daha önce tank hacmini ve ısıtıcı gücünü seçtiğimizi ve sorunun sadece pratik tarafını tuttuğumuzu varsayıyoruz). Her şeyden önce, yukarıdaki fotoğrafa bir göz atın - ısıtıcı borunun uç kısmının nasıl düzenlendiğini göreceksiniz - şu anda fitingle daha yakından ilgileniyoruz, uzunluğu (L) ve boru dişinin (M) çapı.

TEN plastik ile duş için bir tankımız varsa, kurulum daha kolay olacaktır, ancak tank metalden yapılmışsa, işlem biraz daha karmaşık olacaktır, ama her şeyi sırayla alalım. Her şeyden önce, en az 50 mm'lik alttan ayrılan namlunun alt kısmına ihtiyacımız olacak, kullandığımız cihazın uçlarının genişliği boyunca iki yatay olarak zıt delik açalım.

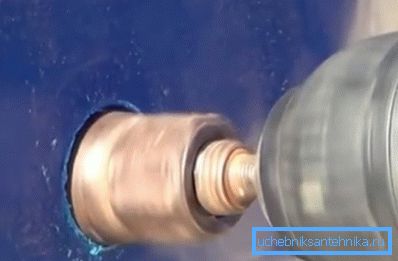

Deliklerin birbirlerine olan mesafesine ek olarak, nozül ile aynı çaptan (M değeri) yapılmaları ve plastik bir kap ile uğraşıyorsak, üstteki resimde gösterildiği gibi bir çelik veya elmas kesici ile yapılması kolaydır.

Bizim tarafımızdan kullanılan kapasite metalden yapılmışsa çok daha zordur - sıradan bir freze ile yapamazsınız ve delikleri düzenlemek için ince (2-3 mm) bir metal matkap ihtiyacımız olacaktır. İniş yuvalarının yerine iki daire çizmeliyiz ve bu delikleri küçük bir matkapla çevirin (adım ne kadar küçük olursa, açılış o kadar sıkı olacak).

Metal yamaları çıkardıktan sonra (yardım için, oval bir dosya alabilir), talimatların gerektirdiği gibi sondajdan sonra kalan tüm bölümleri kaldırmak için kenarları yarı dairesel bir dosyayla işleyin.

Not. Metal tanktaki delik oldukça açık bir daire olmadığında cesareti kırılmamalıdır. Tüm yuvalar ve aralıklar (1-2 mm'den fazla değilse) lastik contalı bir yıkayıcı tarafından bloke edilecektir.

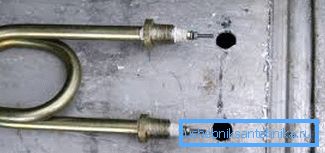

Şimdi, ısıtıcının iç tarafına, duş için TEN ile konteynerin içine yerleştirilmesi gerekmektedir, ancak daha önce, lastik pabuçlu metal pullar, bağlantı parçalarına konmakta ve aynı şekilde dışarıda yapılmaktadır. Daha sonra cihaz armatürler için somunlarla sabitlenir ve 220V'a bağlanabilir, ancak sadece su tankına akıtıldıktan sonra.

Termostat, ızgaradaki bir delikten (tercihen ısıtma elemanına yakın), tam olarak aynı şekilde konteynere yerleştirilir. Kurulumdan sonra, ısıtıcı devresi termostat tarafından kırılır ve daha sonra testler yapılabilir.

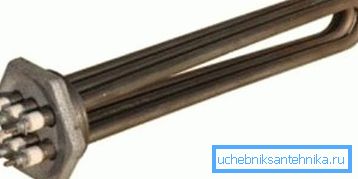

Ancak, sadece cihazı belirli bir sıcaklıkta kapatmak için değil, aynı zamanda düzenlemeye ihtiyacınız varsa, bunun için birkaç tüplü bir TEN birimine ihtiyacınız olacağını unutmayın. Bu, çalışma sarımlarının sayısına bağlı olarak istenen sıcaklığı ayarlamak için termostatı kullanmanıza, tutamağın konumunu değiştirmenize izin verecektir.

Sonuç

En basit yoldan gidebilir - sadece mağazada bir ısıtıcı ve içine monte edilmiş termostatlı hazır bir konteynır satın alın, ancak bu tür ekipmanların fiyatı, farklı parçalardan monte edilmiş gibi çok daha yüksek olacaktır. Bu nedenle, burada karar vermek size kalmış, ancak iyi yapılmış doğaçlama bir cihaz, bir fabrikadan daha kötü değil.
