Su kaynağı

Kapama vanasının yüksek popülerliği aşırı yapısal güvenilirlikten kaynaklanmaktadır. Bu nedenle, ısıtma sistemlerinde, su, gaz ve soğuk tedarikinde, havalandırmanın yanı sıra orta sıcaklıktaki ısı noktalarında yaygın olarak talep edilmektedir. Küresel vanaların en çekici özelliği, bakım gerektirmeden çalışma sürecinde “özerklik” tir.

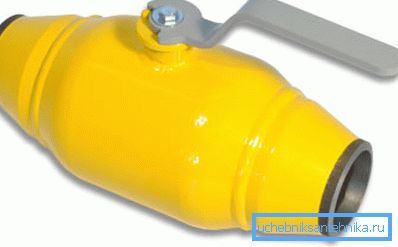

Böyle bir vinç alıştığımıza pek benzemiyor.

Genel bilgi

Bilye ürünü, küresel bir şekle sahip olan ve iki koltuk arasına yerleştirilmiş olan bir kilitleme parçası biçimindedir ve mil, kontrol koluna bağlanmıştır. Bu tip vana sadece bir kapatma valfi olarak kullanılmalıdır, ancak valfleri düzenlemez.

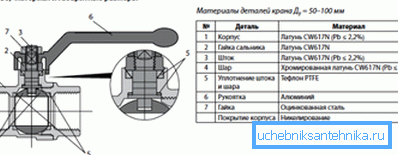

Kaplin küresel vana şeması

Orijinal tasarım özellikleri ve küresel bir pirinç tam delikli vincin teknik özellikleri, malzeme ile birlikte, olağanüstü özelliklere sahip kapatma düğümü sağlar:

  • evrensellik - ürünün malzemesi, buhar, su, yağ, hava ve petrol ürünlerinin bir sıcaklıkta taşınması ile temas ettiğinde sabittir;
  • güvenilirlik - iş güvenliği inşaat unsuru tarafından garanti edilir - çubuk;
  • verim - kendi ekseni etrafında dönen, deklanşör şekli, trafik akışının düzenlenmesi kolaylığı sağlar;
  • Değiştirilebilirlik - kaplin, bu tip boru hattı için güvenlik önlemleri gözetilerek flanş 1 ile değiştirilebilir;
  • hava geçirmezlik - yüksek aşınma direncine sahip özel contalar, ürünü yıllarca çalıştırmaya izin verir.

Amaca bağlı olarak, bu tür vinçler üretilebilir:

  • direkt akış;
  • kovan;
  • karıştırılması;
  • Köşe.

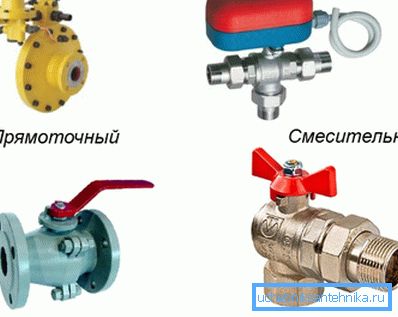

Fotoğrafta - çeşitli vinçler

GOST 21345-2005'e göre bilyeli tam dolu vinç 25.000 çalışma döngüsüne sahiptir. Ünitenin kusursuz çalışması göz önünde bulundurulduğunda, 30 yıl hizmet ömrü mümkündür (GOST 4.114-84). Pirinç cihaz, -20 ila +150 ° C arasındaki sıcaklık dalgalanmalarına ve 1,6–4,0 MPa (GOST 26349-84, GOST 365-80) basıncına dayanıklıdır.

Tasarım özellikleri

Kilitleme bilye elemanı kayan bir konumda veya desteklerde bulunabilir. Yüzen top, mil ile sıkıca bağlı değildir ve serbestçe hareket edebilir - gelen taraftaki iç basınç, çıkıştaki halkaya bastırarak suyun sızmasını önler.

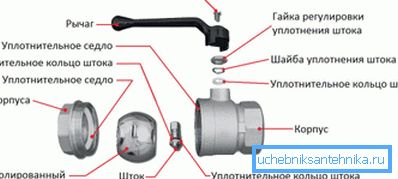

Küresel vana cihazı

Destek yapısında, cıvata, bir yandan yapının alt kısmında bir pim ile sıkıştırılır. Diğer taraftan, akış basıncına göre topa karşı bastırılan eyerler. Sitenin mekaniğinin karmaşıklığı, ürünün maliyetini arttırır.

malzeme

Nikel galvanize edilerek uygulanan koruyucu kaplama sayesinde uzun ömürlüdür. Bu teknoloji, boru hatlarında musluk suyunun, içme suyunun yanı sıra sıcak su temininde kullanılmasına izin verir.

Bununla birlikte, pirinç küresel vana vanaya göre tam delikli:

  • daha kolay;
  • daha kompakt;
  • düşük bir hidrolik dirence sahiptir;
  • dönüş yarıçapı - 90 °.

Yani birkaç büyük maliyet haklı görünüyor.

Vinç sınıflandırma

Sınıflandırma çeşitli parametreler dikkate alınarak gerçekleştirilebilir:

  • delik çapı - Tam delikli, boru çapındaki delikle aynı olmayan kapı çapı ve borudakilerden daha küçük olan bir delik ile dolu olmayan delik;
  • bağlantı yoluyla - Flanşlı, şoklu, kaynaklı, debriyaj.
  • kontrol yöntemi ile - manuel ve mekanik;
  • yönetim türüne göre - kelebek kulp veya kol.
Kelebek kalem

Kaplin küresel vana

Bağlantı valfi boruya dişi dişli rakorlarla bağlanmıştır. Kolu, boruya paralel duruncaya kadar saat yönünün tersine çevirmek, tam açıklık anlamına gelir.

Kaplin vinçleri 3 versiyonda üretilmiştir:

  • monolitik (ekonomik);

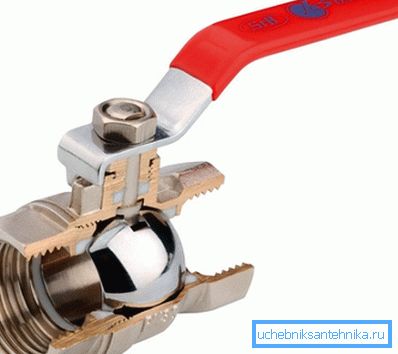

Kesimdeki kuplaj vinci
  • iki parçalı, bir gövdeden ve bir kavramadan oluşur - en yaygın modeller;
  • Üç parçalı veya katlanabilir, kendiniz tamir edebilir veya yeni bir conta takabilirsiniz.

Tam geçişli top debriyajı aşağıdakiler dikkate alınarak seçilmelidir:

  • sömürünün amacı;
  • cihazdan geçecek çalışma ortamının sıcaklığı;
  • iç basınç;
  • boru hattının çapı.

Kaplin kilitleme ünitesinin sıhhi tesisat tarafından takdir edilmesi, su ve ısıtma şebekelerinde yaygın olarak kullanılmakta, ancak gazlı bir ortamda çalışabilmektedir.

Takviyenin tartışmasız avantajları şunlardır:

  • küçük boyutlar ve ağırlık;
  • herhangi bir pozisyonda kurulum;
  • yönetim kolaylığı;
  • herhangi bir yönde akış;
  • Düşük hidrolik direnç;
  • demokratik fiyat.
Dişi dişli kaplin vanası

Dezavantajlar düşünülebilir:

  • uzun kolların kapanması ihtiyacı;
  • otomatik kapanma için elektrikli sürücülerin yüksek maliyeti;
  • ortamın çalışma sıcaklığını sınırlamak - 100 ° C ve basınç - 16 bar ve boru çapı 100 mm'ye kadar;
  • basınç düşüşlerine duyarlılık.

Dikkat edin! Kavrama bilyeli kilitleme knot'ları, montaj ve montaj esnasında, izin verilen torklara yapışarak, kendi elleri ile daha fazla dikkat gerektirir. En ufak bir hata, keskin bir basınç düşüşüne ve düğümde kaçınılmaz hasara yol açabilir.

Flanşlı vinç

Ortamın sıcaklığı 100 ° C'yi aştığında ve 16 bar'lık basınç ve kaplin ürününün çalışması mümkün olmadığında, bir tam-küresel vana flanşı kullanın. Flanşlı bir vincin avantajları arasında, diğerlerinin yanı sıra, onarım (katlanabilir kasa) yapma kabiliyeti de bulunmaktadır.

Dezavantajları nedeniyle:

  • yüksek fiyat;
  • büyük ağırlık;
  • Manuel kontrol için uzun sapların varlığı.

Dikkat edin! Talimat, ünitenin içinde yağış oluşmasını önlemek için tutamağı sonuna kadar çevirmeyi zorunlu kılar, bu da bir sızıntıya, ekipmanın onarılmasına veya değiştirilmesine yol açar.

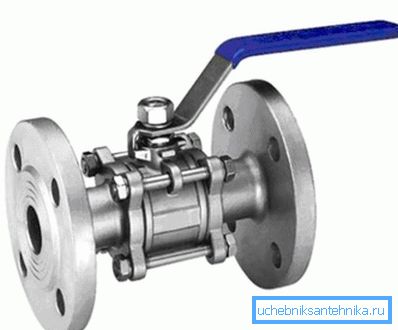

Flanşlı küresel vana

Küresel vanaların açıklıklarındaki farklılıklar

Tam delik ve tam olmayan delikli valf arasındaki ana fark, delikteki deliklerin çapı ve şeklidir. Tam delikli düzeneğin açılması, borunun iç çapıyla daralmaz ve çakışmaz, dolu olmayan bir delikte huni şeklindedir. Bu tür bir koni, nazik tarafları ikiye doğru, her iki tarafa doğru akar.

Tam delik ile karşılaştırıldığında, geçişsiz bir düğüm vardır:

  • alt kütle;
  • kolay kullanım;
  • kapı düğümünün daha düşük maliyeti.
  • daha kötü bant genişliği;
  • daha yüksek hidrolik direnç katsayısı;
  • daha şartlı dayanıklılık.

Pasajda bir azalma ile kilitleme elemanı daha kompakt hale gelir. Eğer başın kuvveti önemli bir rol oynamıyorsa, ekonomik olarak uygun bir seçenek olarak tam bir vinç tercih edilmelidir.

Özetlersek

Bilyalı pirinç valf takımının dikkat çekici özellikleri, endüstriyel ve evsel alanlarda kullanılmasına izin verir. Teknik incelemelerdeki uzmanların yardımı, bilinçli yaşamınıza sadakatle ve sadakatle hizmet edecek tek doğru seçeneği seçmenize yardımcı olacaktır.

Bu makaledeki video, popüler tipte küresel vanaların küçük bir özetidir.
