Üç yollu vinç nedir - operasyonun özellikleri ve ana yapı

T şeklindeki üç yollu vana çeşitli iletişim sistemlerinde bulunabilir, ancak tasarım ısıtma sistemlerinde en büyük dağıtımı almıştır. Bu, borulardan taşırken soğutma sıvısının soğumasına ve farklı odaların farklı şekilde ısıtılmasından kaynaklanmaktadır.

Karıştırma ünitesinin varlığı nedeniyle, sıcaklık belli bir seviyede tutulur.

Fotoğrafta: üç yollu vana 2 1 2 farklı çaplarda çıkışlara sahiptir (rakamlar inç cinsinden boyutu gösterir)

Tasarım türleri

Bu grubun tüm ürünleri, özelliklerine bağlı olarak birkaç türe ayrılabilir:

Kapatma yapıları Ana özelliği, kilitleme mekanizmasının sadece belirli bir çıkışın üstesinden gelmesidir, yani tasarımın işi bir veya daha fazla nozülden kanalı durdurmaktır. Yapının daha fazla aşınmaya maruz kalması ve çok hızlı bir şekilde başarısız olması nedeniyle, bu seçeneğin ayarlanması tavsiye edilmez.
Kontrol cihazları Bu seçenek, iki memeden gelen akışların yoğunluğunu düzenlemek ve karışık soğutucuyu sisteme beslemek için özel olarak tasarlanmıştır. Cihazın konfigürasyonu çok farklı olabilir, hepsi sistemin özelliklerine ve sistemin özelliklerine bağlıdır.
Büyük yapılar Üç yollu vanaya giren nozullar 100 mm veya daha fazla ise, o zaman bu, bir kilitleme mekanizmasının tamamen farklı bir versiyonunu uyguladığı için bir valftır. Çoğu zaman, bu tür birimler dökme demirden yapılmıştır, bu nedenle ağırlıkları önemlidir
Otomatik değişiklikler Termal başlıklı veya servolu üç yollu bir vanaya üç yollu vana denir. Bununla birlikte, daha önce girilen ayarlara uygun olarak, soğutucunun sıcaklığının düzenlenmesi otonom bir düzende yapılabilir. Bu, kullanılabilirliği büyük ölçüde geliştirir.
Üç yollu vanalar tasarımda önemli ölçüde değişiklik gösterebilir, ancak çalışma prensibi daima aynıdır.

İpucu! Valf kafasında ölçek ayarı olan ürünleri satın almak en iyisidir. Bu, ayarlamayı büyük ölçüde basitleştirir ve vincin optimum konumunu belirlemede zaman kaybetmemek için belirli değerleri ezberlemenizi sağlar.

Dikkate alınan sistemlerin özellikleri

En iyi seçeneği bulmak için, sistemin nasıl çalıştığını ve göz önüne alınan mekanizmanın nasıl düzenlendiğini açıkça anlamak gerekir. Belirli koşullar için optimum modifikasyonu seçmek de önemlidir ve aşağıdaki tüm bu nüanslardan bahsedeceğiz.

Vinçin çalışma prensibi

Kilitleme değişikliğine gelince, her şey oldukça basit ve açık:

  • Açık konumda bulunan ayırıcı valf, tüm sıvıyı ana ve ters hatlardan geçirir, böylece soğutucu akışkanın belirli bir ortalama sıcaklığını sağlar.
  • Valf kapalı ise, geri dönüş akışı sağlanmaz ve maksimum sıcaklık sıvısı sisteme akar, bu seçenek genellikle soğuk mevsimde kullanılır. Bu modifikasyonda kaç pozisyonda üç yollu vana var? Sadece iki - açık ve kapalı, akışını düzenlemeye çalışmak yasaktır.

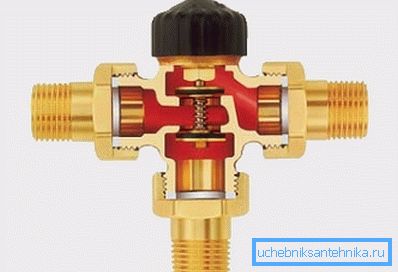

Kesimde bir bölme valfı gibi görünüyor

Düzenlenmiş sistemler farklı bir prensip üzerinde çalışırlar, bu yüzden ayrı olarak düşünülmelidirler.

Bu seçeneğin daha fazla talep olduğunu ve bunun dikkate alacağımız bir dizi avantajdan kaynaklandığını belirtmek gerekir:

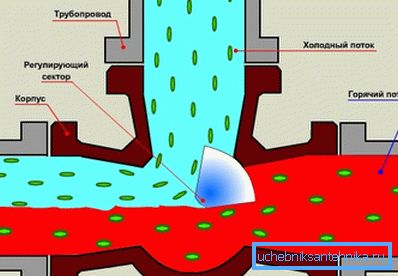

Üç yollu bir vinç gibi görünüyor
  • Yemlerin oranlarının çok hassas bir şekilde ayarlanması imkanı. Bu, odadaki sıcaklığı 2-3 derecelik bir hassasiyetle ayarlamanıza yardımcı olur ve bu da evinizde daima optimum bir mikro iklimi korumanızı sağlar. Sebepsiz olarak bu seçenek, müşteriler arasında en çok talep gören ve uzun yıllardır, bu tür ürünlerin toplam satışında bir lider olmuştur.
  • Herhangi bir sisteme uyacak çok sayıda boyut var, örneğin, 2-2-1 inçlik üç yollu vinç iki katlı bir bina için mükemmel bir seçenek ve üç yollu vinç, DU15 inç, küçük daireler ve hatta bireysel odalar için uygundur. Genellikle, proje gerekli özellikleri belirler, ancak eğer değilse, uzman bir uzmana danışmak daha iyidir.
  • Bu seçenek belirli sayıda pozisyona sahip değildir, düzenleyici düğüm gerektiği kadar hareket eder.. Ama çok önemli bir faktör hakkında hatırlamakta yarar var: ayarlanabilir mekanizma bir kapatma aygıtı olarak kullanılabilir, valfi tamamen kapatmak için yeterlidir ve akışlardan biri tamamen kesilecektir.
En zor çalışma koşullarında paslanmaz çelik mantar mekanizmalı üç yollu vana DN 50 kullanılır.

Bir seçenek daha düşünülmeye değer - üç yollu bir vana 14m1, ana farkı, çıkışlardan birinin başlangıçta bir basınç göstergesinin kurulması için sağlanmış olmasıdır. Bu amaçla, ölçüm ekipmanının sabitlendiği taraflardan birinde özel bir platform yapılır, konfigürasyonu çok farklı olabilir.

Bir basınç göstergesi için üç yollu bir vananın avantajı, ölçümlerin sürekli yapılmaması, ancak sadece gerektiğinde yapılmasıdır. Bu, ekipmanın ömrünü önemli ölçüde uzatmanıza izin verir, çünkü üzerindeki etki sabit değildir, sadece periyodiktir.

Cihazın çalışması özellikleri

Tasarımın bir evin veya dairenin ısıtma sisteminde nasıl çalıştığını düşünün:

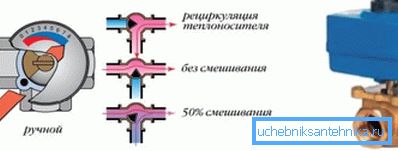

Bu şemaya dayanarak sistemin nasıl çalışması gerektiğini düşünüyoruz
  • İlk konumda tüm kanallar açıktır ve akışlar eşit olarak karıştırılır, bu da soğutucu akışkanın sıcaklığının azaltılmasına olanak tanır.. Çoğu zaman, bu seçenek yerden ısıtma sistemlerinde kullanılır, çünkü bu işlem radyatörlere göre çok daha düşük bir sıcaklık gerektirir.
  • İkinci konumda geri dönüş hattı tamamen tıkalı ve soğutma suyu maksimum sıcaklığa sahip sisteme beslenir.. Bu seçenek yılın en soğuk döneminde uygulanabilir ve maksimum ısı transferi sağlar, ancak başka bir zamanda kullanılması tavsiye edilmez, çünkü öncelikle oda çok sıcak olur ve ikinci olarak ekstra enerji tüketilir.
  • Üçüncü durumda, kazandan gelen giriş akışı bloke edilir ve sıvı kapalı bir döngüde dolaşır.. Bu, suyun çok fazla ısındığı ve geri dönüşün karıştırılmasının bile yeterli sıcaklık düşüşü sağlayamadığı durumlarda gereklidir.
  • Orta seçenekler akış hızını ayarlamanıza izin verir, böylece sabit bir sıcaklığı korumak için ayar yapmanıza izin verir.

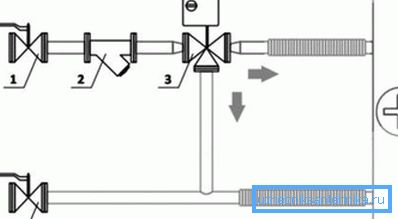

Üç yollu bir vana ile bir fan coil bağlama, klima sistemlerinde kullanılan basit bir sistemdir. Yapıların sadece ısıtılmasında değil, talep edildiğine dair bir örnek

Seçim Kriterleri

Belirli bir seçeneği seçerken, aşağıdaki faktörleri dikkate almak önemlidir:

  • Bağlantının yapılacağı iletişimin çapı, örneğin, üç yollu bir vana 1-2 ila 1-2 inç, küçük çaplı sistemler için uygundur, ancak büyük performansa sahip tasarımlarda talep edilmemektedir.
  • Elle kurduğunuzda, daha sonra bir servo kurabileceğiniz muslukları kullanmak daha iyidir. Fiyatları biraz daha yüksektir, ancak gerekirse, sistemi otomatik bir ayar ünitesi ile donatabilirsiniz.
  • Kurulum ve çalıştırma talimatları Rusça olmalıdır, böylece sürecin tüm nüanslarını anlayabilirsiniz.

İpucu! Ürünün kalitesini ve belirlenmiş standartlara uygunluğunu belgeleyen dokümanların uygunluğunu satıcıyla kontrol ettiğinizden emin olun.

Servo, vinçten ayrı olarak satın alınabilir

Sonuç

Üç yollu vanalar, soğutucunun sıcaklığını ayarlamanıza ve böylece ısıtma ve iklimlendirme için önemli miktarda para tasarrufu yapmanızı sağlar. Bu makaledeki video, bazı soruları daha ayrıntılı olarak ortaya çıkaracak ve bir takım önemli noktaları açıkça gösterecektir.
