Valf ana-anne, anne-baba ve diğer tip vanaları seçer ve

Bu makalede, bir anne-baba vincinin ne olduğu ve diğer benzer bağlantı elemanlarıyla benzer cihazlardan nasıl ayrıldığı hakkında konuşacağız. Buna ek olarak, vinçlerin sınıflama türünü, bağlantı türüne uygun olarak ele aldığımızı ve bu cihazların çalışma özelliklerini öğrenmeyi düşünüyoruz.

Hızlı takılan dişli bağlantıların sınıflandırılması

Tap 1 2 babamın benzer cihaz anneden nasıl ayrıldığını bilmiyor musun? Bu soruya kapsamlı bir cevap vermek için, boru hattı sistemlerinin montajında ​​kullanılan dişli bağlantıların özelliklerini ele alıyoruz.

Boruyu bağlantı elemanına bağlamak için, bir yandan bağlantı elemanının bağlantı elemanı olması ve diğer yandan bağlantı elemanı olması gerekir. Bu nedenle, bağlantı parçası, gerekli sabitleme kuvvetinin elde edildiği bir bağlantıya vidalanır.

Tabii ki, açıklanan sabitleme yönteminin gerçek koşullarda uygulanabilmesi için, bir kaplin biçimindeki birleştirme elemanının bir iç vida dişi ile teçhiz edilmiş olması ve bağlantı elemanının harici olması gerekmektedir.

Geleneksel olarak, "anne", bir birleştirme kuplajı biçiminde yapılan bağlantı elemanı olarak adlandırılır. Böylece "baba", bir boğma şeklinde yapılmış bir bağlantı elemanıdır.

Önemli: “Anne” ve “baba” kullanımıyla çalışan bağlantı şemaları, küçük ve orta kesit çaplarına sahip boru hatlarının yapımında yaygın olarak kullanılmaktadır. 50 mm'den büyük bir kesit çapına sahip büyük boru hattı sistemlerinin montajı genellikle daha güçlü bir flanş veya kaynaklı bir bağlantı kullanılarak gerçekleştirilir.

Bu nedenle, boru hatlarının yapımında kullanılan ana tip dişli bağlantılara, valflerin dikkate alınmasına karar verdik.

Valfler üzerinde dişli bağlantılar

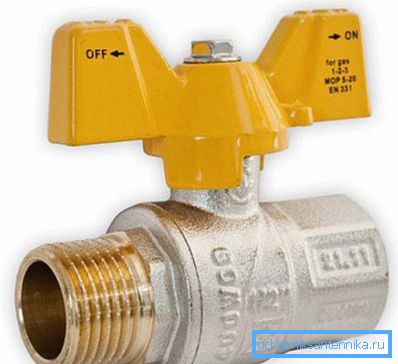

• Vinç 1 2 anne baba, tasarımını karakterize eden nedir?

Cihaz gövdesinde, volanın yanı sıra, aynı eksende bulunan iki nozul görebiliyoruz. Bir yandan, meme dişi 1/2 (12.7 mm) olan dişi dişli bir kavrama ile sona ermektedir.

Diğer taraftan, boru erkek dişli nozul ile son bulur.

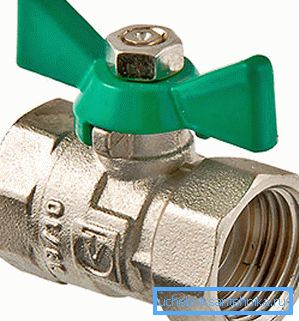

• Her iki taraftaki ana-anne vanaları, kaplinlerde sonlanan nozullarla donatılmıştır. Bu tür cihazlar, boru hattı kopmasına bir vincin kurulması için en iyi çözümdür.

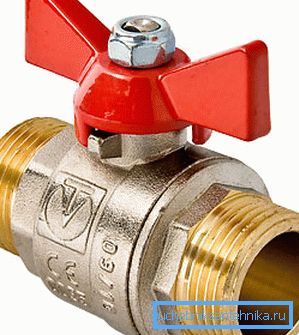

• "Baba-baba" tipi bir bağlantı elemanına sahip cihazlar, her iki tarafında dış dişlere sahip bağlantı parçaları bulunan sıhhi tesisat parçalarıdır.

Önemli: Listelenen tüm cihazlarda, kasa ve bağlantı elemanları, pirinç veya paslanmaz çelik AISI 316L'den yapılmıştır. Demirli metallerden veya hafif alaşımlardan alüminyum eklenmesiyle vanaların alınması tavsiye edilmez.

Uygulama özellikleri

Sıvı ve gazlı ortamların taşınması için tasarlanmış boru hatları oluşturmak için modern bir küresel vana kullanılmaktadır. Bu nedenle, gazla çalışmak veya su ile çalışmak üzere tasarlanmış, kuplaj tipi bağlantı elemanları ile satılık cihazlar bulmak mümkündür.

Yani, kalemlerin rengi hariç, gaz modifikasyonları sudakilerden nasıl farklıdır?

1. Gaz stop vanaları, gaz arzının güvenlik gereksinimlerini dikkate alarak üretilmektedir. Bu gereksinimlere uygunluk, kullanılan malzemelerin kalitesini ve tüm yapısal elemanların montajının doğruluğunu etkiler.

Yine, gaz dağıtım şebekeleri için resmi olarak üretilmiş tüm vanalar zorunlu kalite kontrolüne tabi tutulmakta ve daha sonra Rusya Federasyonu ve BDT ülkelerinde kullanılmak üzere onaylanmaktadır.

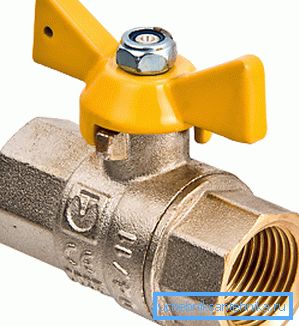

Gazın vanaları aşağıdaki özelliklerle ayırt edilir:

• Gövde dahil olmak üzere tüm yapısal bileşenler, kılıfın içine monte edilir, bunun sonucu olarak cihaz, kesinlikle sıkı ve ayrılmaz bir şekilde elde edilir.
• Patlama önleyici bir çubuğun varlığı hem ev hem de endüstriyel ortamlarda çalışmayı güvenli kılar.
• Volanın tıkanması ve yalıtılması için tasarlanmış teknolojik cihazların varlığı.
• Cihazları, çok çeşitli sıcaklıklarda (-40 ° C'den + 60 ° C'ye kadar) kullanma yeteneği, ki bu da yerel iklim koşullarında çalışırken daha fazladır.
• Geniş bir basınç göstergesinde cihazlar kullanma kabiliyeti (vanalar 5 Bar'a kadar nominal basınç ve maksimum 20 Bar) için tasarlanmıştır.

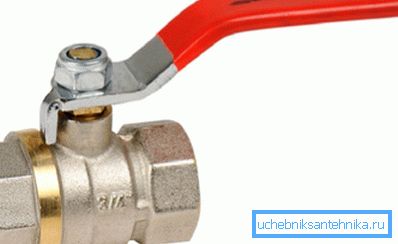

1. Su için küresel vanalar, nihai sonucun kalitesi için daha az sayıda gereklilik ile yapılır.

Bitmiş ürünün karşılaması gereken en önemli gereklilik, sızdırmazlık ve yüksek korozyon direncinin birleşimidir.

Harici olarak, su için bilyeli valfler, doğal gazla çalışmak üzere tasarlanmış benzer cihazlardan çok farklı değildir. Ancak önemli bir nokta var: Eğer gaz musluk suyu besleme sistemine konabilirse, su kapatma vanaları gazla çalışmak için kullanılamaz!

Gaz vanalarının kurulum özellikleri

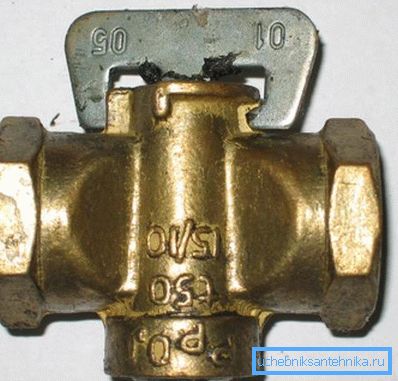

Yakın zamana kadar, evlere ya da dairelere doğal gaz tedariği, ana-annesi mantar muslukları tarafından kontrol edildi. Bu tür cihazlar, boru hattı kopmasında harici dişler üzerine sarıldı.

Gerekli sıkılığı sağlamak için, dişli bağlantı, çekilerek ve daha sonra bir yapışkan bant ile sarılmıştır. Bağlantının ömrünü uzatmak için, bağlantıdaki bağlantı elemanlarının konturu boyunca boşluk, yağlı boya ile boyanarak, kuruduktan sonra sızıntı olasılığını ortadan kaldırmıştır.

Bugün, ilkel ve dayanıklı olmayan mantar vinçleri, büyük bir kaynakla daha gelişmiş top modifikasyonları ile değiştirilmiştir.

Eski versiyonlar gibi yeni cihazlar, "anne-anne" tipi bağlantı elemanları ile donatılmıştır. Bu, ilave geçiş bağlantılarına ihtiyaç duymadan boru hattı rüptüründeki kurulum kolaylığı için yapılır, bu da yapının sıkışma derecesini olumsuz yönde etkileyebilir.

Önemli: Gaz dağıtım şebekelerinin yapımında sadece özel onaylı kilitleme ekipmanı kullanılır. Yani, gaz için bir valf satın almak, sertifikanın mevcut olduğundan emin olmayı unutma.

Kilitleme ekipmanının değiştirilmesi, özel toleransları olan uzmanlar tarafından gerçekleştirilir. Bağımsız kurulum, her şeyden önce, potansiyel olarak tehlikeli, ve ek olarak, ceza ile sonuçlanabilir.

Tesisat vanalarının montaj özellikleri

Metal borular üzerinde bir bilyeli valfin montajı, uzmanların işe alınması gerekmeden elle yapılabilir.

İş talimatı aşağıdaki gibidir:

• "Anne-anne" gibi bir cihaz kurmanız gerekiyorsa, daha önce su kaynağını kapatmış olan boru hattını kestik. Yan boruları saymadan, vincin gövdesinin büyüklüğünde bir boru parçası kesin.
• Boruların uçlarını bir öğütücü, temizleme çapakları ile işliyoruz. Ardından diş açma işlemini basitleştirecek olan dış pahı çıkarırız.
• Daha sonra, kesiciyi (kalıbı) hazırlayın ve musluk dişi boyutuna karşılık gelen bir kesici yerleştirin.
• Borunun ucu ince bir yağ tabakası ile yağlanır, örneğin, litholü kullanabilirsiniz. Aynı yağlayıcıyı kesiciye uygulayın.
• Kesiciyi borunun ucuna uyguluyoruz ve belirli bir çaba ile iplikleri kesinlikle saat yönünde kesmeye başlıyoruz. 6-7 dönüşü kesin.

Demir borudaki vinç en az 5 tur sarılmalıdır. Bugün piyasada, 3 tur için tasarlanmış bir kapak somununa sahip cihazlar satın alabilirsiniz, pirinç ve bakır borular için tasarlandığından bu tür bir takviye almamalısınız.

Önemli: Birkaç dönüşten sonra plaka sıkılaşırsa, bir dönüşe geri dönüp cipsleri keseriz. Bundan sonra tekrar ileri gidebilirsiniz.

• Metal talaşı işlenmiş iplikten ve rüzgar keteninden veya fum banttan temizleriz.

Sarma, vincin sarılması yönünde gerçekleştirilir. Ters yönde sallanırsanız, bükülmüş bağlantı contayı bir kümeye toplar.

• Vinci, daha önce parantezlerden çıkarılan boruların hazırlanmış uçlarına hasat ediyoruz. Somun anahtarı ile kapandığımızda, her iki uçtan 4-4,5 dönüşe kadar vanaları sarıyoruz. Cihazın volanının, sadece dönecekleri çözülmüş pozisyona geldiğinden emin olun.

"Anne-anne" tipi polimerin polimer çeşitleri

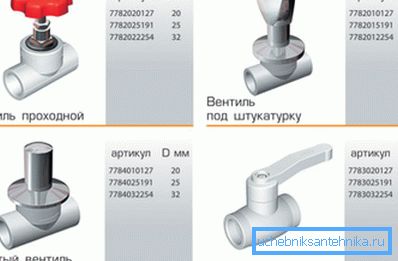

Nozullar üzerindeki kuplaj konnektörleri ile daha önce listelenen metal cihazlara ek olarak, polimerik malzemeden yapılmış stop vanaları yaygın olarak kullanılmaktadır. Tipik bir örnek, sıhhi tesisat sistemlerinde kurulum için tasarlanmış polipropilen musluklardır.

Bu tür cihazlar, lehimleme işlemi sırasında boru uçlarının sokulduğu kuplajlarla donatılmıştır. Polipropilen su armatürleri ve ayrıca metalden yapılmış analoglar, girişlerin çapına uygun olarak inç cinsinden ölçülür. Bununla birlikte, polimer ürünlerinin fiyatı, metal ürünlerin maliyetinden daha hesaplıdır.

Piyasadaki neredeyse tüm polipropilen vinçler, ana-ana bağlantı elemanlarına sahip olan bilyalı tip cihazlardır.

Sonuç

Şimdi, vanalarda hangi tür bağlantıların kullanıldığını ve bazı tipteki vanaların diğerlerinden nasıl farklı olduğunu öğrendiğimize göre, bu bilgiyi uygulamaya geçirme zamanı geldi.

İlginç bir cevap almadığınız sorularınız var mı? Bu makaledeki video izleyerek daha yararlı bilgiler bulunabilir.
