Vinç 11b18bk: cihaz, uygulama, problemler

Bu malzemede, 11Б18БК basınç göstergesi için üç yollu kavrama vanasını incelemeliyiz. Stop vanasının bu elemanının nasıl düzenlendiğini, hangi amaçla yapıldığını ve ne amaçla kullanıldığını öğreneceğiz. Ek olarak, valfin tipik problemlerini inceleyeceğiz.

cihaz

Kahramanımız bir mantar gerginliği valfidir. Modların değiştirilmesi, içinde bir inme ile döner konik bir stoper ile gerçekleştirilir. Bez veya mühür tamamen yok; Sızdırmazlık, mantarın ve valf gövdesinin çalışma yüzeylerinde sadece taşlama sağlar.

Lütfen dikkat: fişin ucu kasadan geçer ve dişlidir. Üzerine vidalanmış bir rondelalı somun, tapanın gövdeye sıkıştırılma derecesini ayarlamanıza izin verir; artan sıkma, sızıntıları gidermek için kullanılır.

11B18BK kapısı çeşitli uygulama seçeneklerinde verilir.

İki konu

En basit versiyonda, iki dahili vida dişi ile bağlantı valfı üzerinden sıradan bir düzdür.

Boru dişlerinin boyutu için sadece üç seçenek vardır:

1. Her iki tarafta 1/2 inç (DU15) boru dişleri.
2. Her iki tarafta metrik diş M20x1.5.
3. Boru ve metrik dişlerin kombinasyonu.

İki konu, kolu

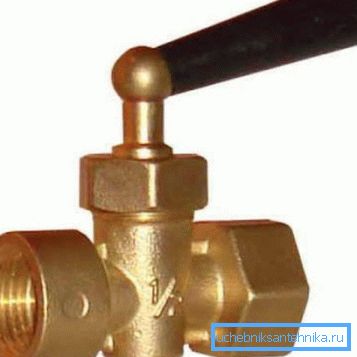

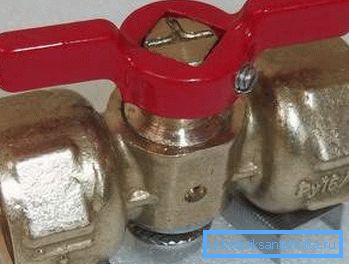

Bu performansın bir öncekinden farkı sadece mantarın uygun bir tutamakla temin edilmesidir. Bu olmadan, vana genellikle bir çubukla açılmalı veya (daha sık) bir gaz anahtarıyla açılmalıdır, bu da genellikle çubuktaki yüzlerin bozulmasına neden olur.

İki iplik, flanş

Boru flanşlı versiyonda, aşağıdaki konfigürasyonların gerçekleştirilmesine izin veren tam teşekküllü 3 yollu vinç önümüzde görünür:

• Dişli giriş kapalı.
• Giriş ikinci dişe bağlanır.
• Giriş, flanşa bağlanmıştır.
• Giriş, dişe ve flanşa bağlanır.

Merakla: Bu performans kendi adı altında bulunabilir - 11B38BK.

İki iplik, flanş, topuzu

Konfigürasyon kendisi için konuşur: Ürün bir çift dişe ve bir flanşa sahip bir sap ile donatılmıştır.

karakteristikleri

İşte vananın ana özellikleri:

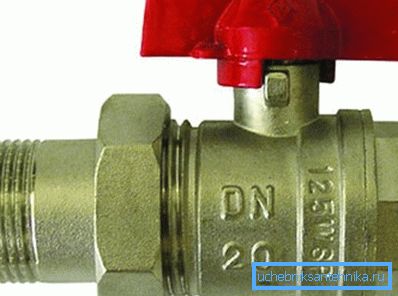

Faydalı: büyüklük ve çalışma basıncı genellikle vanaların etiketlenmesinde mevcuttur. Örneğin, DU15 RU16 yazısı, şartlı geçişi olan bir ürünümüzün (yaklaşık olarak, bağlanacak olan borunun iç çapına karşılık gelen) 15 mm ve 16 atmosfer'lik bir çalışma basıncına sahip olduğumuz anlamına gelir.

uygulama

Bir flanşsız bir kuplaj tapası valfinin en makul kullanımı, bir rota, su sayacı veya asansör tertibatında bir ısıtma yükselticisi veya bir kontrol vanası üzerinde bir tesisattır. Yükseltici veya astarlarla üst üste binen bir kapama valfi olarak kurulum da uygulanır; Ancak, bu uygulama kusurludur. Daha sonra açıklayacağım nedenler.

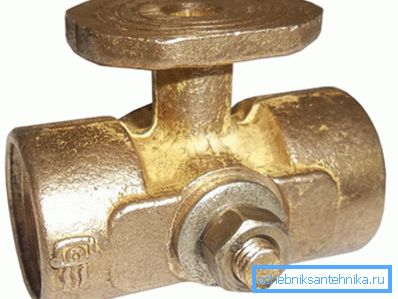

Valfın flanşlı üç geçişli versiyonu, tek amaç için kullanılır - basınç göstergesi DU15 veya M20 altında. Flanş bir referans basınç göstergesini bağlamak için kullanılır: herhangi bir cihaz periyodik kalibrasyon gerektirir.

sorunlar

Doğrudan vana cihazından akarlar.

• Mantarın konumunu değiştirmek için çok fazla çaba gerektirir. Evet, pirinç, yapışmaya veya oksidasyona eğilimli olmayan, nispeten düşük sürtünme katsayısına sahip bir metaldir; Vanalar yanı sıra yağlama uygulanmış üreticiler tarafından temin edilmektedir. Ancak, yazarın deneyimlerine, uzun zamandır kullanılmayan bir vanayı kapatma veya açma girişiminin genellikle kırık bir sapta bittiğine inanıyoruz. Salmastra valfleri, salmastra kutusuna karşı, tıkacın gövdeye tutturulma çabası ve buna bağlı olarak rotasyonuna karşı maksimum direnç ile ayırt edilir. Sıkıştırma somununun kuvvetli bir şekilde gevşemesi sızıntıya neden olur ve genellikle kaynar su mantarın altından akar.

• Vücudun ya da mantarın üzerindeki bir çizik, aralarında bir parça cüruf ya da bir kum tanesi, valfın zehirlenmeye başlamasına neden olur. Ya çalışma ortamını kapalı halde boru hattına geçirir ya da çok daha sık gerçekleşir, tapa ile gövde arasında bir akış sağlar. Mantarın kuyruğundaki somunu sıkmaya çalıştığınızda, yeterince katı pirinç, göreceli olarak yumuşak pirinç içerisine bastırılır, zemin yüzeyleri arızalı kalır ve açılma direncini arttırır. Sıklıkla, somunu sıkma çabası tamamen yırtılmış bir sap ile tamamen biter.

Bu, son derece sorundur ki, yazar, bir gerilim valfi valfinin sadece bir tahliye vanası olarak kullanılmasını şiddetle tavsiye etmektedir.

Valfin cüruftan veya kumdan temizlenmesi için talimatlar basit ve açıktır: sadece somunu şafttan sökün ve tapayı çıkarın. Bir problem: Bunun için öncelikle vincin her iki tarafındaki boru hattını tamamen sıfırlamanız gerekir. Isıtma yükselticiyi kapatması durumunda, hem yükselticiyi hem de doldurmayı (aslında tüm devreyi) sıfırlamanız gerekir.

sonuçlar:

• Valf 11B18BK, işlevlerini mükemmel bir şekilde kontrol eder. Flanşsız versiyonu, atık musluğu olarak kullanılabilir.

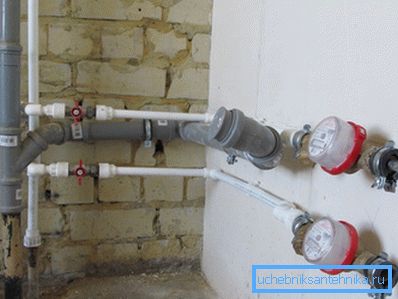

• Valfleri vanalar aracılığıyla kendiniz monte ettiğinizde, ekstra maceralar aramak ve kanıtlanmış bilyalı vanaları kullanmak daha iyidir..

Sonuç

Önerilerimizin, okuyucuların kendi projeleri için ekipman seçme sürecinde hatalardan kaçınmasına yardımcı olacağını umuyoruz. Bu makaledeki video, her zaman olduğu gibi, ek tematik bilgiler sunacaktır. İyi şanslar!
