Vinç 11b27p1: cihaz, özellikler, versiyonlar, montaj

11b27p1 pirinç küresel vana nasıl çalışır? Hangi ortam, sıcaklıklar ve basınçlar için tasarlandı? Bu ürünün hangi tasarımları satışta bulunabilir? Son olarak, üretici bu ürünü nasıl kurup kullanmanızı önerir? Hadi anlamayalım.

tanım

cihaz

11b27p küresel vana, bu tip vanalar için oldukça geleneksel bir şekilde düzenlenmiştir:

• Kapının işlevi, içinde bir geçiş kanalı bulunan bir top ile gerçekleştirilir.
• Döndürme kolu, katlanabilir gövdeden geçen gövde içinden saptan topa iletilir.
• Topun sızdırmazlığı ve gövdesi, polimerik sızdırmazlık halkalarından yapılmıştır.

Belirtiniz: polimer kök mühürleyen küresel vanalar için tek çözüm değildir. Bununla birlikte, çoğunlukla kullanılan kauçuk halkalar - çok daha az aşınmaya dayanıklı.

Ürün hangi malzemelerden yapılmıştır? Üreticiye bağlı olarak, burada küçük alaşım değişimleri mümkündür. Bu nedenle, bizim tarafımızdan verilen 11b27p vincin teknik özellikleri en yaygın olanı değil, tek seçenek olacaktır.

Merakla: sapın rengi ürünün uygulama alanını gösterir. Kırmızı, sıcak ve soğuk su için vanaları gösterir. Gaz vanası 11b27p sarı renkle işaretlenmiştir.

karakteristikleri

Küresel vana 11b27p1 ana teknik özellikleri oldukça sıradan:

• Çalışma basıncı 16 atmosferdir.. Aslında, ürün etiketinde belirtilmiştir: DU25 RU16 tipi bir yazı, nominal çapı 25 mm olan ve 16 kgf / cm2 çalışma basıncı olan bir vanaya sahip olduğumuzu gösterir.
• Çalışma sıcaklığı aralığı - -30 (gaz taşımacılığı için) ila +150 С arası.

DN15 RU16 valfinin fiyatı 96 ruble; nominal büyüklükte bir artış ile anlaşılabilir bir şekilde artmaktadır. Büyüyen ve kilo göstergeleri:

Vana çalışabileceği çalışma ortamlarının tam listesi, üreticiler tarafından verilmez, bunlar ürün malzemelerine agresif olmayan tüm sıvı ve gazlı maddelerle sınırlıdır.

Yürütme seçenekleri

Varyasyonların listesi de uzun sürmez.

Çok sayıda satıcı seçici bir alıcı sunabilir:

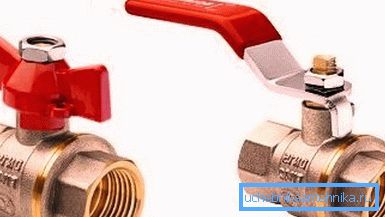

1. Kolun iki versiyonu - kaldıraç ve kelebek. İlk uygun çünkü deklanşörü yeniden konumlandırmak için daha az çaba gerektiriyor; Kompaktlığın gerekli olduğu ikincisidir.

1. Birleştirmenin birkaç yolu - dış dişli, iç dişli, Amerikan ve çeşitli kombinasyonları.

Kurulum ve bakım için öneriler

• Valfi monte etmeden önce, çatlak, deformasyon için inceleyin ve kolu çevirerek performansını test edin. Yapışmadan ve orta derecede çaba sarf etmeden sorunsuz bir şekilde dönmelidir.
• Vinç tamamen açık pozisyonda monte edilmiştir. Talimat, enkazın gövde ve koltuklar arasına girmesini önlemek için tasarlanmıştır.

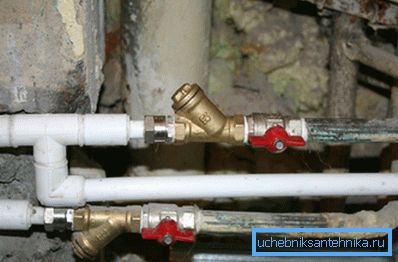

• Makara olarak FUM bandı veya sıhhi keten kullanılması tavsiye edilir.

Fotoğrafçının yorumu: FUM bandı, en az bir ters iplik kursuna sahip bir sızıntı verir, bu yüzden bir polimer iplik ile değiştirmek daha iyidir. Boruların boya, vernik veya silikon dolgu macunu ile emprenye edilmesi arzu edilir: su ile temas ettiğinde çürümez.

• İç dişe sahip valf, bağlantı borusunun 3-4 üzerine vidalanır, sapın rahat pozisyonuna döner. Büyük çaba sarf etmek kabul edilemez: valfi sökmek, ipliğini yeniden dişlemek ve gövdeyi nipele yeniden vidalamak daha iyidir.
• Valfi kendi elleriyle monte etmek için bir araç olarak, üreticiler açık uçlu bir anahtar kullanılmasını şiddetle tavsiye etmektedir. Bir gaz anahtarıyla sıkıştırmaya çalışmak, vücuttaki çatlaklar için kesin bir yoldur: süngerler, nispeten ince pirinçleri tehlikeli bir kuvvetle sıkıştırır.

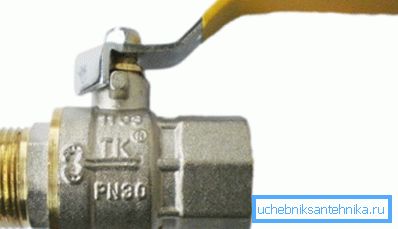

• Conta ilerledikçe salmastra somununu sıkmak için bakım yapılır. Kural olarak, bunun ihtiyacı 1000 veya daha fazla döngüden sonra gerçekleşir; Tam ürün ömrü 4 - 10 bin devirde tahmin edilmektedir. İç bağlamda, bu anlam sonsuzluk kelimesi ile eşanlamlı olarak kabul edilebilir.

değerlendirme

Bayiler ve imalatçılar tarafından verilen özellikler meçhul değildir ve ana soruya bir cevap vermez: Bu ürünü satın almaya değer mi?

Evet. Kesinlikle.

Öncelikle modern vanaların son derece iyi bir temsilcisi.

1. Tüm 11b27p - tam delikli. Kapıdaki delik, bağlanacak olan borunun çapına tekabül eder, bu da minimum hidrolik direnç anlamına gelir. Aslında, valf aynı uzunluktaki bir polimer borunun bir kesitinden daha büyük bir basınç düşüşüne neden olmaz.
2. Vanalar herhangi bir akış ortamı ile monte edilir. Bu şekilde, bir karşı akımla sürekli olarak bir valf kırılmasıyla tehdit edilen herhangi bir vidalı valf ile uygun şekilde karşılaştırırlar.
3. Sıhhi tesisatın ebedi kabusu hakkında - periyodik revizyon ve vanaların bakımı ihtiyacı - sonunda tamamen unutabilirsiniz. Hayır, revizyon hala arzu edilir; ama şimdi vana sapının bir periyodik (her 1-2 yılda bir) dönüşü geliyor.

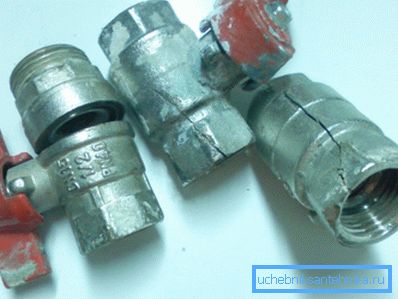

4. Son olarak, iç standartlara ve TU'ya göre üretim, alıcının, anahtarla ilk temasta çöken silumin çantasıyla başka bir mucizeye girmeyeceği anlamına gelir. Aslında, krom kaplama olmadan pirinç sarı renk şüphe için yer bırakmaz.

Sonuç

Önerilerimizin, okuyucunun kendi projeleri için materyalleri seçmesinde yardımcı olacağını umuyoruz. Her zamanki gibi ek tematik bilgiler bu makalede bir video sunacak. İyi şanslar!
