Vinç 11s41p: cihaz, özellikler, avantajlar

Bir küresel vana 11s41p nedir? Nasıl çalışır? Ana özellikleri nelerdir? Bu valf, alternatif çözümlerin arka planına karşı ne kadar iyi? Cevapları bulmaya çalışalım.

İki içinde bir

Pratik olarak aynı isimler altında, birbirinden önemli ölçüde farklılık gösteren iki ürünün ortaya çıkmasıyla başlamaya değer.

1. Bu yazının adını vermek 11s41p - çelik flanşlı vana.
2. Küresel vana 11b41p - boru dişlerine takılan pirinç vana.

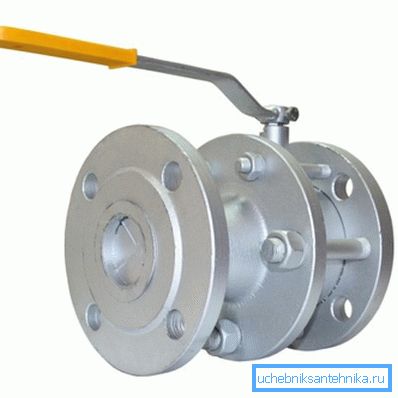

Flanşlı çelik

Flanşlı ve çelik gövdeli ürün, büyük çaplı boru hatları (DN 50 ve üzeri) için üretilmiştir. Flanş bağlantısı, ürünün mümkün olan en kısa sürede kurulumunu ve demontajını sağlar.

Ek olarak: boru hattının düz bir bölümünde flanşların üzerine montaj yapılması mümkündür, bu valfın uzunluğu sadece valf elemanından biraz daha uzundur. Karşılaştırma için, sökme olasılığı olan bir boru bağlantısı, minimum kurulum boyutunu ikiden fazla arttıran bir yükselticinin kurulumunu gerektirir.

11s41p küresel vananın teknik özelliklerini, üreticinin bulunduğu yerden alınan flanşlı çelik gövdeye veriyoruz.

Flanşlı çelik 11s41p'de birkaç şeyi bilmek faydalıdır.

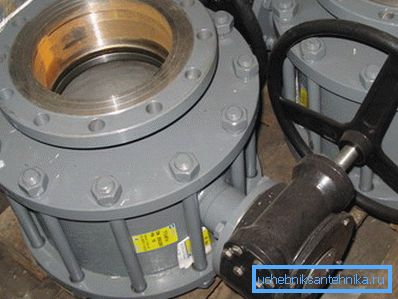

• Büyük boyuttaki ürünler (kural olarak, DN150 ve üzeri) bir dişli kutusu ile tamamlanır, kapanma ve açma çabası azaltılır..

• Ürünün kurulum uzunluğu çelik valf 30s41nzh kurulum uzunluğuna eşittir, Bu, boru hattının uyarlanması olmadan değiştirilmesine izin verir.
• Üretici, valfın ömrünü 10 yıl veya 2500 kapanma döngüsünde tahmin ediyor - açılış.
• 300 mm büyüklüğünde bir redüktörlü bir ürünün toptan fiyatı yaklaşık 100.000 ruble, yani 288 kilograma ulaşır.
• Vana gövdesi - katlanabilir. Onun yarısı fındık ve yetiştiricilerle sıkıştırılır.

Pirinç Kavrama

Küresel vana 11b41p bize çok daha tanıdık geliyor: Bu, kamu hizmetlerinin onarımı ve kurulumunda büyük ölçüde kullanılan modern küresel pirinç vanaların ailesinin tipik bir temsilcisidir.

Önceki açıklamada olduğu gibi, birkaç not yapmaya değer.

• Mağazalarda, büyük miktarlarda, 11b41p'yi DN50'ye kadar olan boyutta bir araya getirebilirsiniz. Büyük ebatlar, önemli çaplarda hermetik dişli bağlantıların montajının zorluğu nedeniyle son derece nadiren kullanılmaktadır.
• Sarı tutamak işareti, valfın gaz için olduğunu gösterir. Kırmızı - ısıtma, sıcak ve soğuk su için.
• Gaz için, çalışma sıcaklığı +50 C değeriyle sınırlıdır. Üreticinin talimatları, gaz hava karışımının ısınması ihtimalinde olduğu gibi, daha yüksek sıcaklıklarda gerçek gaz kaçağı tehlikesi ile çok fazla bağlantılı değildir.

cihaz

Üretimde kullanılan görünüm ve malzeme farklılıklarına rağmen, vananın her iki versiyonu da aynı şemaya göre yapılır. Kepenk, sapı, iletilen çubuğu, içindeki bir delik ile top çevirerek gerçekleştirilir. Sızdırmazlık, düşük sürtünme katsayısına sahip bir polimer olan floroplastik halka yuvalarla sağlanır.

avantajları

Bilyalı valfler ana rakipleriyle - vidalı ve fişli vanalarla - nasıl kıyaslanabilir?

• Vidalı valflerden farklı olarak, top çok daha düşük bir hidrolik dirence sahiptir.

Yararlı: Valfin açıklamasındaki tam delik kelimesi, en küçük iç çapının, bağlanan boru hattının iç çapına eşit olduğu anlamına gelir.

• Küresel vanalar az bakım gerektirir. Karşılaştırma için: hem vida hem de mantar bezi vinçleri, bezin periyodik olarak paketlenmesini gerektirir; vida ayrıca aşınmış contaların değiştirilmesini gerektirir.
• Mantar valfi mantarı yeniden konumlandırmak için büyük çaba gerektirir: tornalama sırasında metal mantar gövdenin metaline sürtünür. Bilindiği gibi, bir sele görevi gören bir bilyeli valf durumunda, düşük sürtünme katsayısına sahip plastikler hareket eder.
• Vidalı valf, gövde üzerindeki ok boyunca sıkı bir şekilde kurulmalıdır. Ters akış valfi tamamen yırtıp çıkarabilir. Sadece bu değil: Valfın ayrışmasına, mühendislik sisteminin dişli ve bağlantı boru bağlantılarını kırma yeteneğine sahip bir hidrolik şok eşlik edecektir.

Valfın bilyeli valfı (mantarın yanı sıra) montaj sırasında kendi elleri ile herhangi bir pozisyonda yerleştirilebilir.

• Son olarak, vida vanasının gövdesi HVS, HWS ve ısıtma sistemlerinden geçen tüm kirliliği toplar. Valf yatağı valfinin altında, en az on yıl boyunca çalıştırılan, her zaman tortu, kum ve kireç birikintilerini bulabilirsiniz. Yavaş yavaş, boru hattının geçirgenliğini sıfıra indirir.

Küresel vana sadece cüruf biriktirebilecek ceplere sahip değildir.

Sonuç

Okuyucunun, reklamcılıkla tartıştığımız çözüme büyük övgüleri bulamamasını umuyoruz: yazar sadece çeşitli tiplerdeki valflerle iletişim kurma deneyimini paylaştı. 11s41p vincin nasıl kullanılabileceği hakkında ek bilgi, bu makalede bir video sunacaktır. İyi şanslar!
