Vinç 11s67p: cihaz, çeşitleri, sorunları ve giderilmesi

Bu yazıda, 11s67p unvanına sahip olmayan unvanın altında saklanan yerli sanayinin ürünlerini inceleyeceğiz. Cihazı ve küresel vana 11s67p'nin ana teknik özelliklerini inceleyeceğiz. Ek olarak, yürütme değişkenleri ve valfin bağımsız sorunları çözülebilen tipik sorunları ile tanışmak zorundayız.

tanım

cihaz

Bizden önce, PTFE koltuklu bir bilyeli küresel bir küresel vana. Floroplastik halka contalar ve valf gövdesi; Sıkıştırma derecesini ayarlamanıza izin veren bir somun ile sıkılır. Eyerler bir çift paslanmaz fincan yayı ile topa bastırılır.

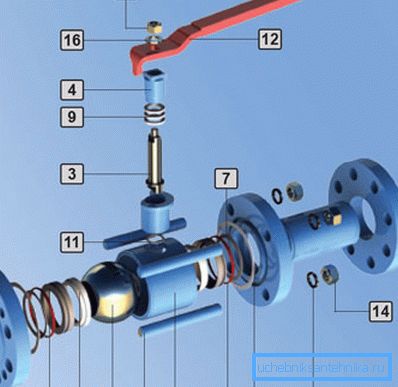

Aşağıdaki elemanlar şemada numaralandırılmıştır:

1. Konut.
2. Top.
3. Stok.
4. İtme manşonu.
5. PTFE koltuk topu.
6. PTFE koltuk klipsi.
7. Disk yayı.
8. Sızdırmazlık contası.
9. Çubuk sızdırmazlık halkası.
10. O-halka muhafazası.
11. Çubuğun kabuğu altında conta.
12. Kulp.
13. Bağlama saplaması.
14. Somun
15. Yaylı rondela.
16. Düz yıkayıcı.

Nüans: Vana tasarımına bağlı olarak, gövde farklı geometrik şekiller alabilir ve ayrılmaz hale gelebilir. Biraz sonra 11s67p çeşitli versiyonları ile tanışacağız.

karakteristikleri

Vinç 11s67'nin açıklaması, üreticilerin ve bayilerin çok sayıda web sitesinde bulunabilir. Başlıca özelliklerini veriyoruz.

Faydalı: Çalışma basıncı genellikle etikette belirtilir. Muhafaza RU16 üzerindeki yazıt, valfın 16 atmosfer'lik bir çalışma basıncı için tasarlandığı anlamına gelir. İşaretleme ayrıca, bağlanan boru hattının büyüklüğünü de içerir: örneğin, DN50 RU16, 16 kgf / cm2'ye kadar basınca sahip bir ortamda çalışan, 50 mm'lik bir valftır.

Belki de potansiyel bir alıcı, bazı ek bilgiler için yararlı olacaktır.

• Valf, toksik maddeleri taşıyan boru hatlarına yönelik değildir.
• Panjurun sıkılığı GOST 9544 sınıflamasına göre A sınıfına aittir.
• Flanşlı bilyalı valf 11s67p, GOST 28343, GOST 21345 ve TU U 04671406-003-1999'a göre üretilmiştir.
• Bağlantı ataşmanlı (diş) valflar, DN50 ebadına kadar yapılır.
• Ev içi çevrimiçi mağazaların sunduğu maksimum vana - DU500.

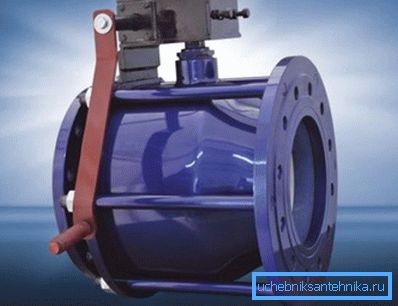

• DU250'den daha büyük tüm ürünler, çubuğun aşırı çaba harcamadan dönmesini sağlayan bir vites kutusuyla donatılmıştır.

• Bir ürünün minimum toptan satış fiyatı (DU10, kuplaj bağlantısı) yaklaşık 800 ruble. Maksimum (bir vites kutusu ile flanş bağlantısı için DU500) yarım milyonu aşıyor.

Yürütme seçenekleri

Yerli işletme Marshal tarafından sunulan 11s67p çeşitli çeşitleri bir açıklama verir.

flanşlı

Makalenin başında şemada gösterilmiştir. Karakteristik özellikler - saplamalarla bağlanmış bölünmüş bir yuva ve paronit contalarla yapılmış gövde elemanları arasında bir conta.

Flanş bağlantısının ana avantajı, alan kıtlığı koşullarında gerçekleştirilebilen hızlı kurulum ve demontajdır.

Yararlı: bilyeli flanş valfi, ilgili boyuttaki valf ile aynı montaj uzunluğuna sahiptir. Bu özellik, hatalı bir kapak valfini borular için kaynak kullanmadan bir valf ile değiştirmenize izin verir.

bağlantı

Daha önce belirtildiği gibi, dişli (kaplin) bağlantı, küçük boyuttaki ürünler için tipiktir - DN50'ye kadar. Vanalar 11s67p1TSR olarak işaretlenmiştir. Sonunda harfler, tüm kaynaklı ve dişliden gelen kısaltmalardır.

Kaptan Evidence önerisi: tüm kaynaklı gövde sökülmez. Bir valf arızası (gövde contası sızıntısı dışında), değiştirilmesi gerektiğini gösterir.

Bir tüketici için kuplaj bağlantısı, birkaç daha rahatsız edici anlar anlamına gelir.

1. Supap sökme olasılığı olan tersine montaj için bir portal ile donatılmalıdır., Bu da boru hatlarının kısa düz kısımlarına monte edilmesini imkansız kılıyor.
2. Soğuk suda, birkaç yıl boyunca çelik boru dişleri sıkıca birbirine yapışır.. Dişleri sökmek için bunları kırmızı ısıya kadar ısıtın. Küçük bir gövde 600-800 ° C'ye ısıtıldığında, tüm polimer contaların daha iyi bir dünyaya gönderileceğini tahmin etmek kolaydır.

kaynak

Valf boru hattı bölümüne kaynaklıdır. Kaynak için uzun nozullar contanın kaynak işleminde yanmasına izin vermez. Demontaj, gaz kaynağı veya geleneksel bir öğütücü ile gerçekleştirilir; Vana gövdesi ya katlanabilir ya da tamamı kaynaklı olabilir.

gofret

Bu ürünler geleneksel flanş kısa gövdeden farklıdır ve inşaat halindeki binaların yeni boru hatlarına kurulum için tasarlanmıştır. Bunlar 11s67PSUF olarak işaretlenmiştir ve sadece contalar ve hatta kilitleme topunun değiştirilmesine izin veren katlanabilir muhafazalarla gerçekleştirilir.

arızalar

Sahada elle tespit edilebilen arızaların listesi azdır.

Adalet uğruna, küresel vanaların çok nadiren başarısız olduğuna dikkat çekiyoruz.

• Çubukta bir sızıntı olması durumunda, üreticinin talimatı, manşonu sıkmak veya sızdırmazlık halkasını değiştirmek için azaltılır. Valfi değiştirmek için sökmeye gerek yoktur - sadece kapatmak ve kovanı çıkarılmış kolla çıkarmak için yeterlidir.
• Valf suyun geçmesine izin verirse, gövdeyi bağlayan saplamaları sıkmak için yeterlidir, sıkma yardım etmezse, conta halkalarını değiştirmek için gövde açılır.

Sonuç

Vanaların ve bağlantıların nispeten nadir bir unsuru ile kısa bir tanışmamızın, okuyucunun amaçlarına en uygun çözümü seçmesine yardımcı olacağını umuyoruz. Bu makaledeki video, her zamanki gibi ek bilgi sunacaktır. İyi şanslar!
