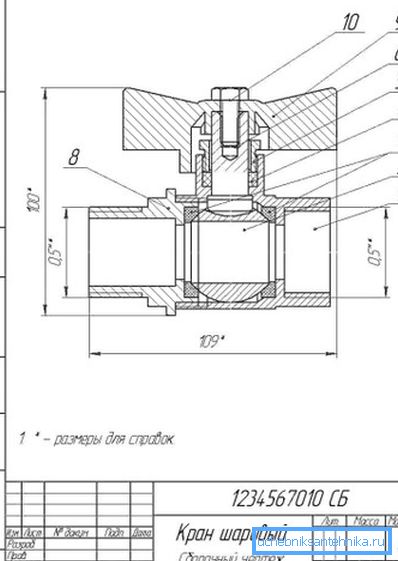

Vinç çizimi: vanaların tipleri ve tasarım özellikleri

Bu yazıda, bir hidrolik vincin çizimine bakacağız ve ayrıca çeşitli boru hatlarının yapımında kullanılan her yerde bulunan stop vanalarını nelerin oluşturduğunu size anlatacağız.

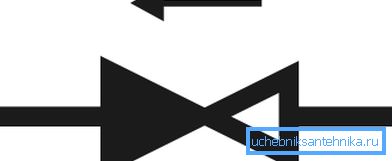

Buna ek olarak, çizimdeki vincin nasıl tanımlanacağını, bu sembollerin bir inşaat nesnesini sıhhi teçhizatla donatmaya çalışan su tesisatçıları tarafından nasıl anlaşılacağını belirleyeceğiz.

Ama önce, kullanılan ana vinç tipleri ve yapısal özellikleri hakkında konuşalım.

Ana çeşitleri

Şu anda, konut binalarını stop vanaları ile donatırken aşağıdaki boru hattı valfleri modifikasyonları kullanılmaktadır:

• sadece soğuk veya sadece sıcak su sağlamak üzere tasarlanmış tek valfli modifikasyonlar;
• iki valfli karıştırıcılar;
• tek kollu bilyeli karıştırıcılar;
• bir termostat ile donatılmış modifikasyonlar;
• temassız vinçler.

Listelenen cihaz kategorilerini daha ayrıntılı olarak ele alın.

Tek valfli vanalar

Tek valfli vincin tasarımı tek volanın varlığını varsayar. Bu nedenle, cihazın kullanımı akış kafasının kontrolüne izin verir, ancak sıcaklığı kontrol etmez.

Bu tür cihazlar, sıcak su temin edilemeyen ülke mutfaklarının ve banyoların düzenlenmesinde en büyük uygulamayı buldu. Bu tip stop vanaları, valf kutusunu bir lastik conta veya seramik bir kapakla çevreleyen bir metal (paslanmaz çelik, pirinç, bakır, silyon vb.) Gövdeden oluşur.

Ağızlık, dişli bir bağlantı vasıtasıyla gövdeye bağlanır. Bununla birlikte, vücut ve emzik tek bir bütün olduğu modeller vardır. Kilitleme mekanizmasının çekirdeği gövdeye vidalanır ve boru dişleri ve kauçuk conta halkaları kullanılarak sabitlenir.

Kilitleme mekanizmasının tipine göre, tek valfli valfler aşağıdaki değişikliklere bölünmüştür:

• İki kombine seramik plakadan oluşan yarı döner vinçler. Çalışma sırasında çubuk, sabit alt plakaya göre kayan üst plakayı döner ve döndürür. Plakalar hizalandığında, su kaynağı askıya alınır ve plakalar arasında bir boşluk açıldığında, su serbestçe geçer.
• Solucan tipi değişiklik rotasyonel hareket nedeniyle çalışır. Cock-axle kutusunun uçlarından biri kalın lastikten yapılmış bir conta ile donatılmıştır. Çubuk döndüğünde, lastik conta “eyer” e bastırılır ve su beslemesini keser. Tersine, contanın çubuğun saat yönünün tersine dönmesi nedeniyle yükselmesi halinde, su beslemesi devam eder.

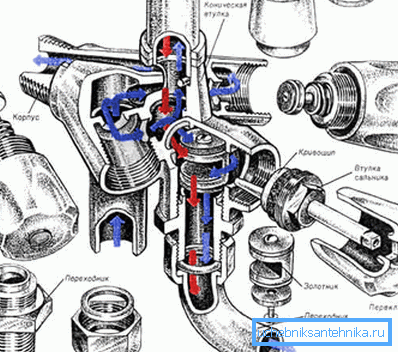

İki valfli tip mikser

Ayrı olarak yerleştirilmiş iki volanlı karıştırıcılar, su kaynağının basıncını ve sıcaklığını aynı anda ayarlamanıza izin veren cihazlardır. Cihaza soğuk ve ılık su verilir. Bu nedenle, bu tür su tesisatı ekipmanları hem banyo hem de mutfak için en iyi seçenektir.

İki valfli karıştırıcının tasarımı aşağıdaki unsurları içerir:

• her biri ayrı bir kartuşun stoğunu döndüren iki ayrı valf;
• sıcak ve soğuk su tedarikini kontrol etmek için kartuşlar;
• suyun giderilmesi için ağızlık;
• ağızlık üzerinde bulunan, kaba temizleme akışı için tasarlanmış ve sıçramaların oluşmasını önlemek için bir havalandırıcı;
• Ağızdan sulama kutusuna akış yönünü değiştiren anahtar (mandal).

Önemli: İki valfli bir karıştırıcı seçerken, vücudunun paslanmaz çelik veya pirinçten yapıldığından emin olun. Demirli metal veya silyondan yapılan değişiklikler, fiyatlarının düşük olmasına rağmen, hızlı bir şekilde başarısız olmaktadır.

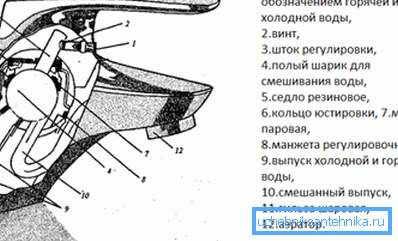

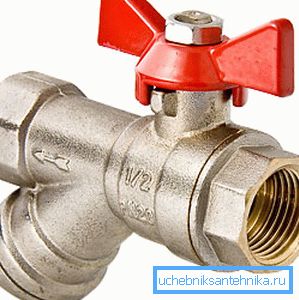

Tek kollu bilyeli karıştırıcılar

Piyasada çok çeşitli küresel vanalar bulunuyor, ancak şimdi ev içi kullanım için tasarlanmış tek kollu bir versiyondan bahsediyoruz.

Top tipi kilitleme elemanlı sıhhi tesisat ekipmanları aşağıdaki parçalardan oluşur:

• hortumları ve montaj plakasını bağlamak için bağlantı elemanları ile muhafaza;
• su kaynağını kontrol etmek için kol;
• top kartuşu;
• sızdırmazlık contaları;
• vücut ile birlikte ayrı emzik veya emzik;
• havalandırıcı.

Bu tür mikserlerin diğer kilitleme cihazlarından karakteristik bir farkı, üç delikli içi boş bir top şeklinde küresel bir kartuşun bulunmasıdır.

Böyle bir kartuşun çalışması için özel bir lastik koltuk kullanılır. Manivelalı bilyeli kartuş, manşon ve tutma halkası vasıtasıyla muhafazaya sabitlenir.

Cihazın çalışması, kolu yukarı kaldırarak gerçekleştirilir. Kol kaldırıldıktan sonra su verilir veya karıştırılır.

Önemli: Bir bilyeli mikser alırken, gövdenin metalinin 0,2 cm'den daha az olmadığından emin olun.Tabii ki, vücut için malzeme paslanmaz çelik veya pirinç olmalıdır. Buna ek olarak, satın almadan önce kolun düzgünlüğünü denemeniz gerekir, hareket dalgalıysa, böyle bir cihazın satın alınması terk edilmelidir.

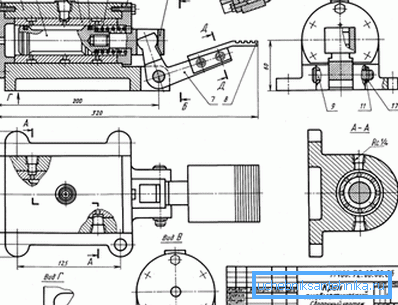

Termostatlı cihaz karıştırıcıları

Böyle bir vincin kullanımıyla ilgili talimatlar, sadelik ve rahatlık ile karakterize edilir. Gerçek şu ki, su sıcaklığını bir kez ayarlamak yeterlidir ve sonrasında sadece akış kafasını ayarlayabilirsiniz.

Bu işlev, bir termostatın (sıcaklık değişimlerine tepki veren ve bu göstergeleri tek bir seviyede tutan özel bir cihaz) bulunmasıyla sağlanır. Termostat haricinde, bu tür cihazların düzeneği, komple bir geleneksel karıştırıcı setinden çok farklı değildir. (Ayrıca, lavaboya bir musluk nasıl monte edilir: özellikler.)

Termostat vanaları aşağıdaki unsurlardan oluşur:

• çelik veya pirinç gövde;
• volanlar veya ayar kolu;
• seramik kartuş;
• duş modelleri için ek donanım.

Önemli: Bir termostat ile donatılmış cihazlar, bu yüksek teknoloji ürünü ekipman ve dolayısıyla bunların satışı, satıcının veya üreticinin fabrikasının garantisi kapsamında olmalıdır.

Sonuç

Sıhhi tesisat ekipmanının montaj çiziminin ne olduğunu artık biliyorsunuz, musluğun hangi parçalarının monte edildiğini ve hangi parçaların belirli hatalardan sorumlu olabileceğini belirleyebilirsiniz. Böylece, ekipman şemasının mevcudiyeti, bakım ve onarımın elle yapılmasına izin verir.

Kapsamlı açıklamalar gerektiren sorular var mı? Bu makaledeki video izleyerek daha yararlı bilgiler bulunabilir.
